Seite 1
Aufbau von geswitchten Ethernet-Netzen nach der Norm IEEE 802.3 oder 802.3u mit Kupfertechnik. Die Switch Module werden auf die Hutschiene aufgesteckt. Die RS2-TX-Module verfügen über acht 10/100 MBit/s Twisted Pair Ports (RJ45- Anschlüsse). An den 10/100 Mbit/s Ports können über Twisted Pair bis zu acht Endgeräte oder wei-...
Seite 3

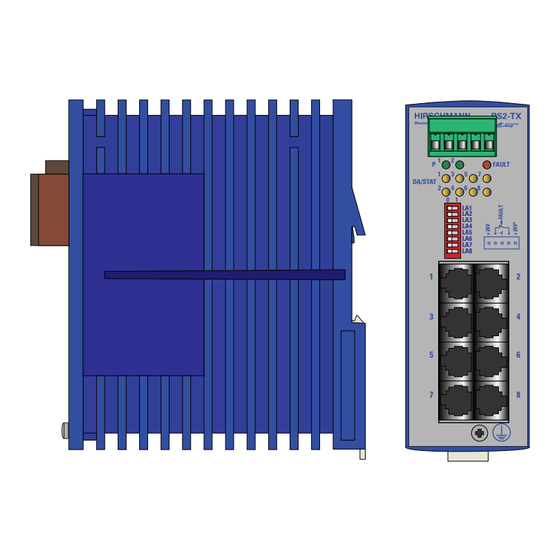

(Ports 1 bis 8), RJ45-Anschlüsse Autonegotiaton, Autopolarity, Autocrossing Recycling Hinweis: Dieses Produkt ist nach seiner Verwendung entsprechend den aktu- ellen Entsorgungsvorschriften Ihres Landkreises / Landes / Staates als Elektronikschrott einer geordneten Entsorgung zuzuführen. Abb. 1: Übersicht Schnittstellen, Anzeige- und Bedienelemente beim RS2-TX...
Seite 4
Diese LEDs geben Auskunft über Zustände, TP/TX-Schnittstelle gesendet. die Auswirkung auf die Funktion des Ein RS2-TX kann bis zu 1000 Adressen ler- gesamten RS2-TX haben. nen. Dies wird notwendig, wenn an einem 5poliger Klemmblock P1 – Power 1 (Grüne LED) oder mehreren Ports mehr als ein Endgerät...
RS2-TX Abb. 4: Konfiguration mit RS2-TX: Anschluß von bis zu 8 Endgeräten oder weiteren Segmenten über TP/TX 3.2 MONTAGE Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Für die Montage ist folgender Ablauf zweckmäßig: Überprüfen Sie, ob die Schaltervorein- stellung Ihren Anforderungen entspricht (siehe Kap.
Seite 6
Rail Power Supply RPS 30 943 662-003 Rail Power Supply RPS 60 943 662-001 Rail Power Supply RPS 120 943 662-011 Hirschmann Electronics GmbH & Co. KG Automation and Network Solutions Stuttgarter Straße 45-51 D-72654 Neckartenzlingen Germany Tel.: ++49 / 1805 / 14-1538 Fax: ++49 / 7127 / 14-1551 E-Mail: ans-support@hirschmann.de...
