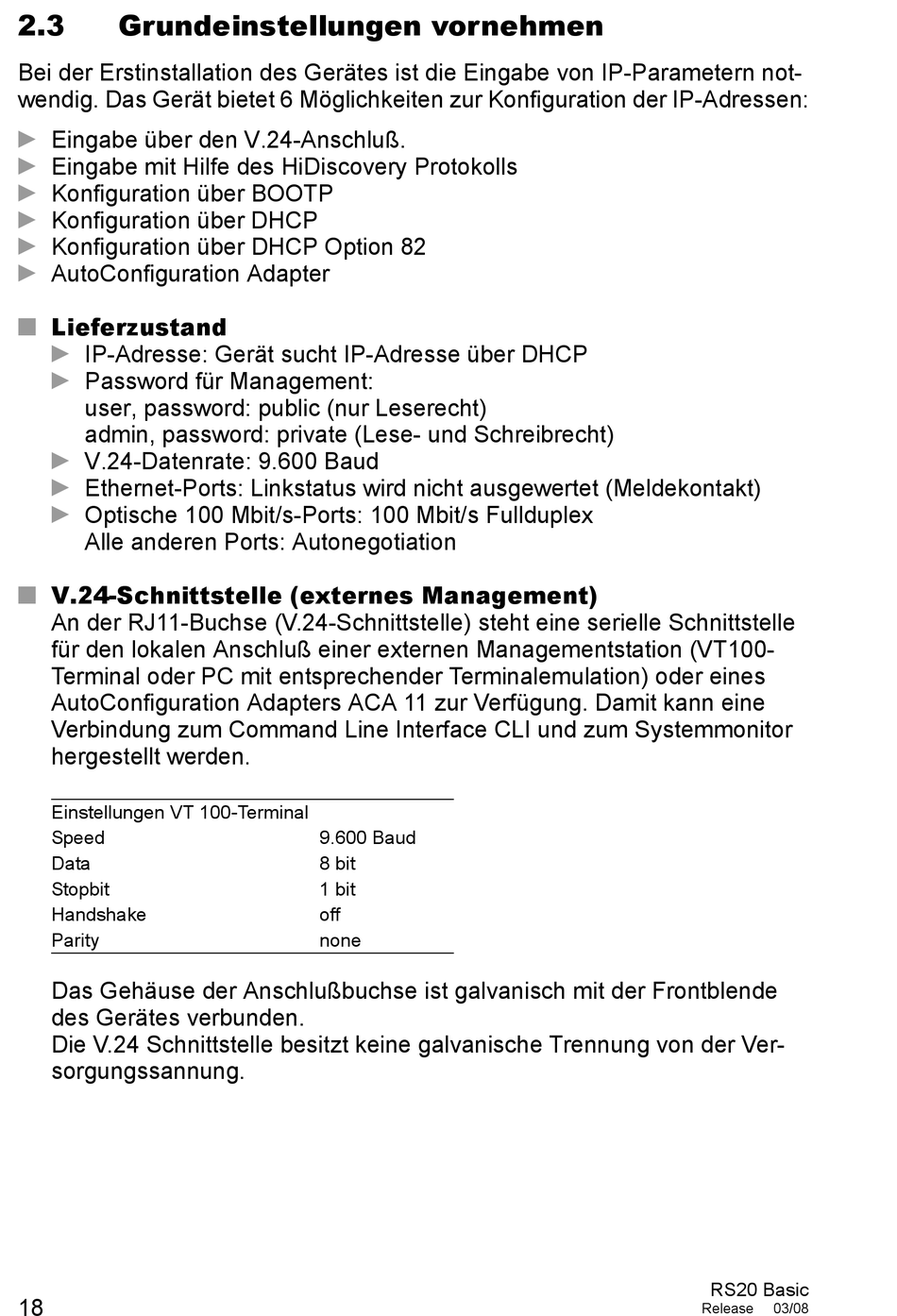

2.3
Grundeinstellungen vornehmen
Bei der Erstinstallation des Gerätes ist die Eingabe von IP-Parametern not-
wendig. Das Gerät bietet 6 Möglichkeiten zur Konfiguration der IP-Adressen:
D
Eingabe über den V.24-Anschluß.
D
Eingabe mit Hilfe des HiDiscovery Protokolls
D
Konfiguration über BOOTP
D
Konfiguration über DHCP
D
Konfiguration über DHCP Option 82
D
AutoConfiguration Adapter
Lieferzustand
U
D
IP-Adresse: Gerät sucht IP-Adresse über DHCP
D
Password für Management:
user, password: public (nur Leserecht)
admin, password: private (Lese- und Schreibrecht)
D
V.24-Datenrate: 9.600 Baud
D
Ethernet-Ports: Linkstatus wird nicht ausgewertet (Meldekontakt)
D
Optische 100 Mbit/s-Ports: 100 Mbit/s Fullduplex
Alle anderen Ports: Autonegotiation
V.24-Schnittstelle (externes Management)
U
An der RJ11-Buchse (V.24-Schnittstelle) steht eine serielle Schnittstelle
für den lokalen Anschluß einer externen Managementstation (VT100-
Terminal oder PC mit entsprechender Terminalemulation) oder eines
AutoConfiguration Adapters ACA 11 zur Verfügung. Damit kann eine
Verbindung zum Command Line Interface CLI und zum Systemmonitor
hergestellt werden.
Einstellungen VT 100-Terminal
Speed
Data
Stopbit
Handshake
Parity
Das Gehäuse der Anschlußbuchse ist galvanisch mit der Frontblende
des Gerätes verbunden.
Die V.24 Schnittstelle besitzt keine galvanische Trennung von der Ver-
sorgungssannung.
18
9.600 Baud
8 bit
1 bit
off
none
RS20 Basic
Release
03/08
