Die Geräteabmessungen:

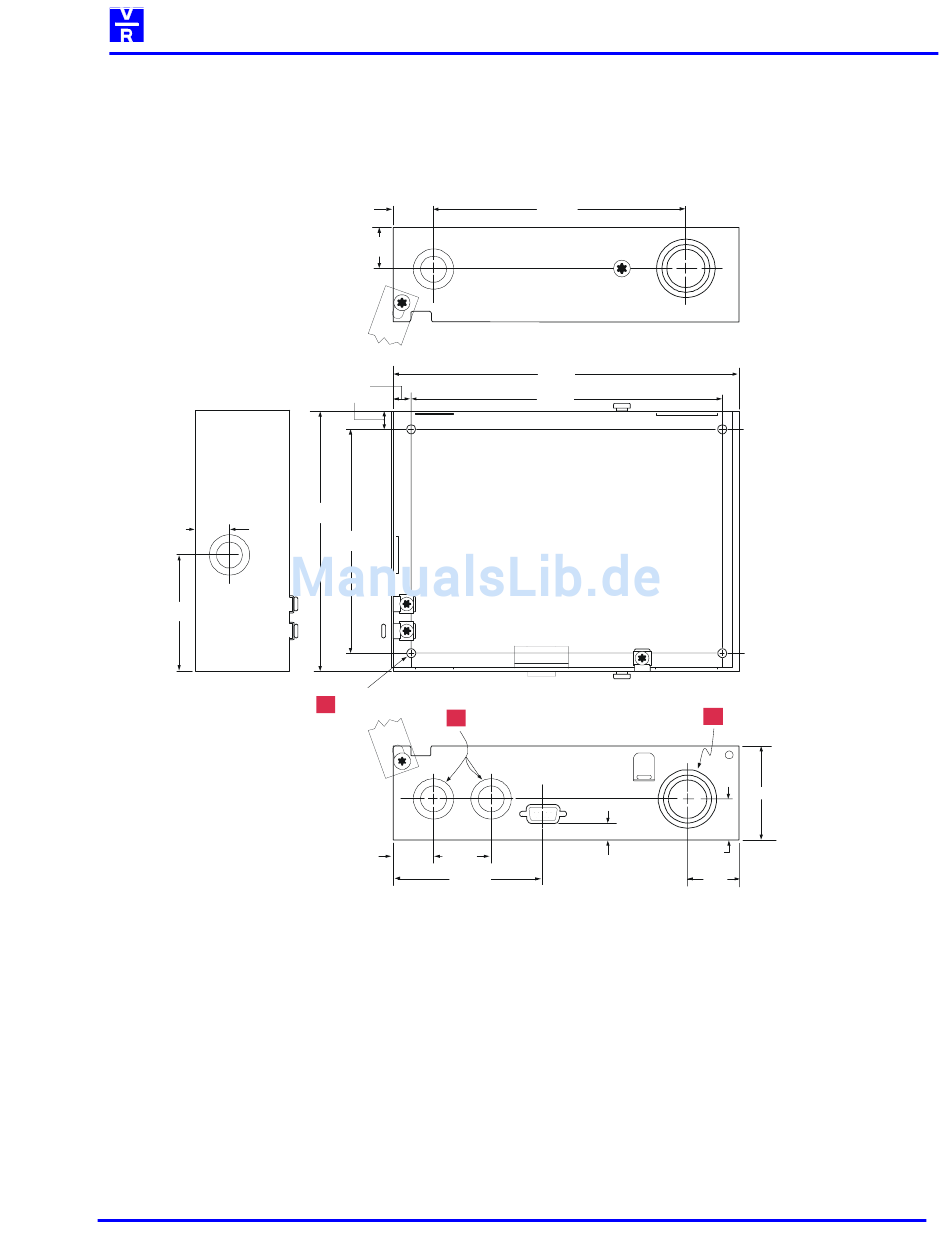

Der folgenden Abbildung können Sie die Abmessungen des Steuergerätes sowie die Maße der
Kabeleinführungen, der Befestigungslöcher etc. entnehmen.
0.7''
(17,8)
2.6"
(66)
Abb. 1: Die Gehäuseabmessungen des TLS 2
Die Befestigung des Steuergerätes:
Entfernen Sie mit Hilfe eines Torx T15 Schraubendrehers die Schrauben, welche auf der rechten
Gehäuseseite oben und unten angebracht sind. Durch das komplette Aufklappen des Gehäuses gelangen
Sie an die 4 Befestigungslöcher an der Gehäuserückseite. Jedes dieser Befestigungslöcher verfügt über
einen Durchmesser von 5,6 mm. Befestigen Sie das Steuergerät mit Hilfe dieser Befestigungslöcher auf
einem geeigneten, tragfähigen Untergrund.
Dok.-Nr.:0637322-001B.doc
0.93''
(23,6 mm)
0.93''
(23,6 mm)
0.34''
(8,6 mm) typ.
6.4''
(163 mm)
5.7''
(145 mm)
0.22'' (5,6 mm) dia.
1
2
0.93''
1.25''
(24 mm)
(32 mm)
3.75"
(95mm)
1 Befestigungslöcher (4 Stück)
2 Vorgestanzte Kabelausbrüche für Strom- und Datenkabel. Wahlweise 14 bzw. 22mm. (4 Stück)
3 Vorgesanzte Kabelausbrüche für die Sondenkabel. Wahlweise 22, 28 bzw. 35mm. (2 Stück)
Die Zeichnung ist nicht maßstabsgetreu!
