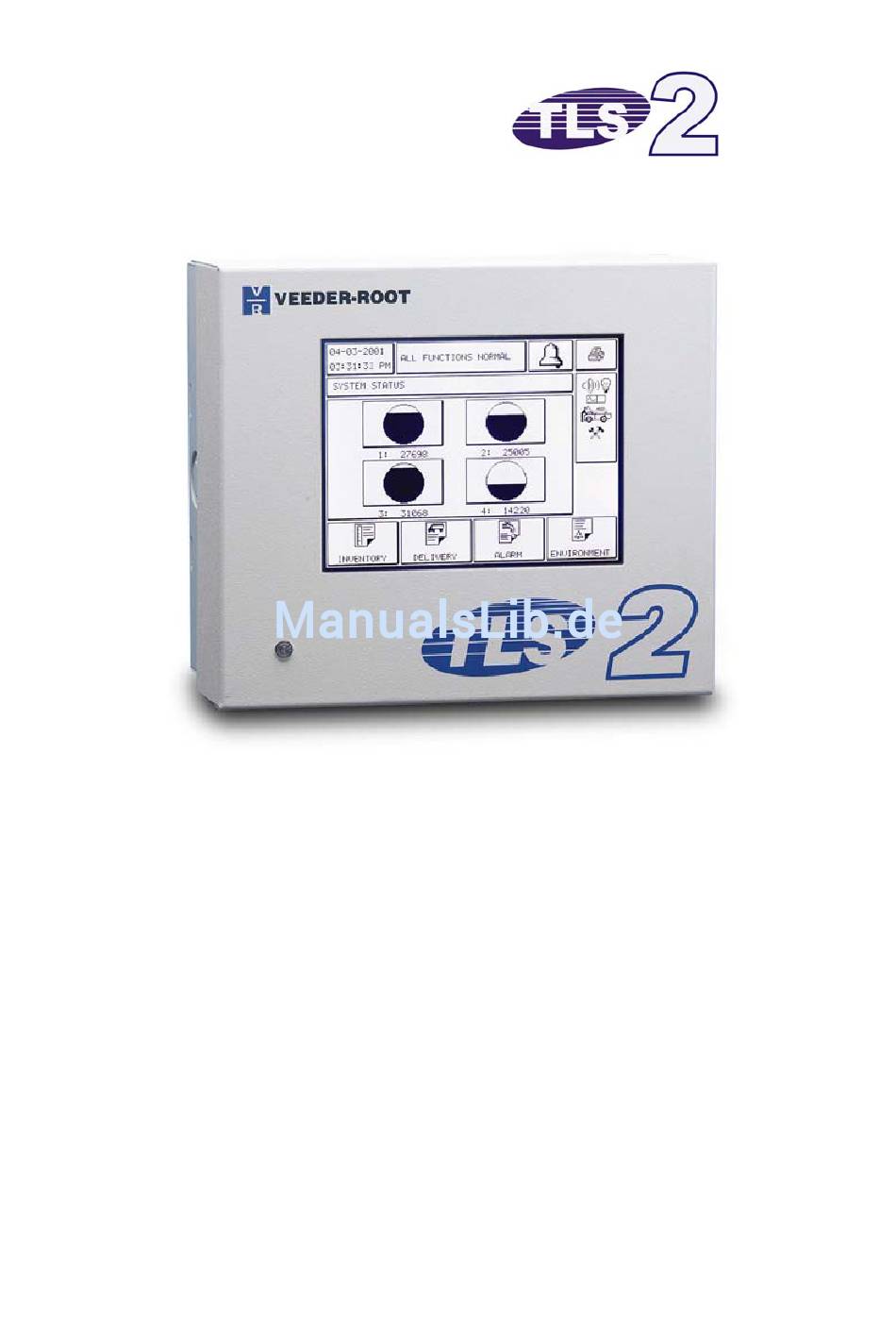

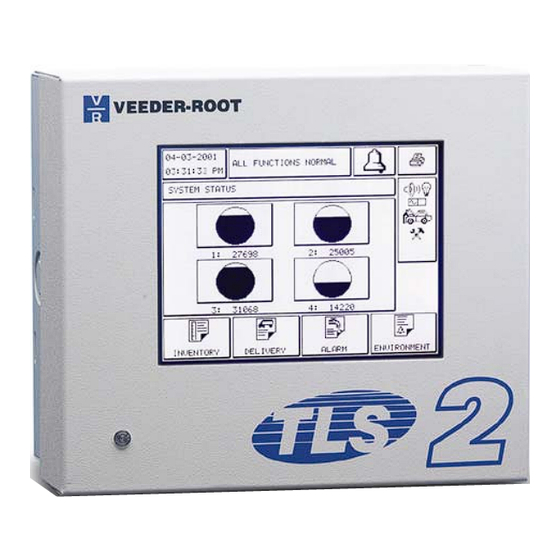

- Seite 1 Bedienungsanleitung Dok.Nr.: 0637320-002C...
- Seite 3 TLS2 Bedienungsanleitung Allgemeine Hinweise: Bedienung des Touch Screen Displays: Das TLS verfügt über eine LCD Touch Screen Anzeige welche direkt auf Berührung reagiert. Mit Hilfe dieser Anzeige ist es möglich das Gerät komplett zu programmieren und zu bedienen. Beim Umgang mit dieser Anzeige sollten Sie jedoch folgende Punkte beachten: Verwenden Sie zur Bedienung des Gerätes keine spitzen oder scharfen Gegenstände (Kugelschreiber o.ä.).
- Seite 4 TLS2 Bedienungsanleitung Displayfunktionen: 1.1 Die Hintergrundbeleuchtung: Die Anzeige des TLS2 verfügt über eine Hintergrundbeleuchtung welche auch Bedienung dunkleren Räumen gestattet. Diese Hintergrundbeleuchtung erlischt, sofern keine Betätigung des Displays erfolgt, nach kurzer Zeit automatisch. können Hintergrundbeleuchtung durch ein kurzes antippen des Displays leicht wieder aktivieren.
- Seite 5 TLS2 Bedienungsanleitung Die einzelnen Felder in der Hauptanzeige haben folgende Funktionen: (1) Anzeige des aktuellen Datums sowie der Uhrzeit. (2) Systemstatusanzeige. (3) Alarmfeld (Glockensymbol): Bestätigt einen auftretenden Alarm und deaktiviert den akustischen Alarmgeber. Die optische Alarmanzeige bleibt bestehen, bis die Alarmursache beseitigt wurde. (4) Druckerfeld: Startet den Berichtsausdruck (nur wenn ein Drucker an das Gerät angeschlossen ist).
- Seite 6 TLS2 Bedienungsanleitung 1.3 Die Bestandsberichtsanzeige: Um in die Bestandsberichtsanzeige zu gelangen betätigen Sie von der Hauptanzeige ausgehend das Bestandsberichtsfeld bzw. tippen Sie das Tanksymbol des gewünschten Tankabteiles an. In der Anzeige erscheint folgende Anzeige: Abb.2: Die Bestandsberichtsanzeige Aus dieser Anzeige können Sie folgenden Informationen entnehmen: Tanknummer und Produktbezeichnung.
- Seite 7 TLS2 Bedienungsanleitung 1.4 Die Schichtbestandsanzeige: ACHTUNG: Diese Funktion ist nur verfügbar wenn bei der Programmierung des TLS2 Schichtzeiten berücksichtigt wurden! Bei der Programmierung des TLS2 können insgesamt bis zu 4 Schicht- zeiten festgelegt werden. Diese Schichtzeiten ermöglichen es die Kraftstoffbestände zu festgelegten Zeiten abzuspeichern und zu einem späteren Zeitpunkt abzurufen.
- Seite 8 TLS2 Bedienungsanleitung 1.5 Die Lieferberichtanzeige: Displayanzeige: START ENDE DATUM 29-11-01 29-11-01 ZEIT 10:07 10:32 VOLUMEN 3914 LIT 13132 LIT TC VOLUMEN 3888 LIT 13057 LIT MENGE 9218 LIT TC MENGE 9169 LIT Abb. 4: Die Lieferberichtsanzeige Aus der Lieferberichtsanzeige gehen die folgenden Daten für die 10 zuletzt erfolgten Lieferungen hervor: Datum sowie Start und Endzeit der Lieferung.
-
Seite 9: Aktive Alarme
TLS2 Bedienungsanleitung 1.6 Die Alarmanzeige: Tritt beim TLS2 ein Alarm auf, so signalisiert das System dies durch folgende Signale: Der akustische Signalgeber ertönt. Das Glockensymbol an der Displayoberseite beginnt zu blinken. Im Statusfeld wechselt die Anzeige von ALLE FUNKTIONEN OK auf AKTIVE ALARME. - Seite 10 TLS2 Bedienungsanleitung Die einzelnen Felder in der Alarmanzeige haben folgende Funktionen: (1) Systemstatusanzeige: Weist durch die Meldung AKTIVE ALARME auf derzeit anstehende aktuelle Alarmmeldungen hin. Sind derzeit keine aktuellen Alarme vorhanden, so steht ALLE FUNKTIONEN OK in diesem Feld. (2) Alarmfeld (Glockensymbol): Deaktiviert den akustischen Alarm. Bei einem neu auftretenden Alarm beginnt dieses Feld zusätzlich zu blinken.
- Seite 11 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 9...
- Seite 12 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 10...
- Seite 13 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 11...
- Seite 14 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 12...
- Seite 15 TLS2 Bedienungsanleitung Ausdruckfunktionen: 2.1 Allgemeines: Das TLS2 verfügt über eine parallele Druckerschnittstelle an welche es möglich ist einen entsprechenden Drucker anzuschließen. Für diesen Anschluß muß dieser Drucker folgende Merkmale aufweisen: Parallele Druckerschnittstelle. EPSON ESC/P, IBM oder DPU-414 Druckeremulation. 2.2 Das Druckmenü: Ausdrucke sind von jeder Systemanzeige, in welcher das Druckersymbol angezeigt, wird möglich.
- Seite 16 TLS2 Bedienungsanleitung Die einzelnen Felder im Druckmenü haben folgende Bedeutung: (1) Berichtsart. Zur Verfügung stehen folgende Berichtsarten: Systemstatus: Überblick über den derzeitigen Systemstaus. Bestandsbericht: Ausdruck der aktuellen Bestandsdaten. Schichtbericht: Ausdruck der gespeicherten Schichtbestandsdaten (soweit akitivert). Lieferbericht: Ausdruck der abgespeicherten Lieferberichte. Diverse Alarmberichte/Alarmrückblick: Überblick über derzeit aktive bzw.
- Seite 17 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 15...
- Seite 18 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 16...
- Seite 19 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 17...
- Seite 20 TLS2 Bedienungsanleitung Dok.-Nr.: 0637320-002C Seite 18...
- Seite 22 Veeder-Root, Uhlandstr. 49, D-78554 Aldingen Tel. +49 (0) 7424 1400, Fax +49 (0) 7424 1410, Email: info@veeder-root.de...
