Protokollbasierte VLANs

7 Protokollbasierte VLANs
Neben portbasierten VLANs nach IEEE 802.1Q unterstützt der Switch auch
protokollbasierte VLANs nach IEEE 802.1v.
Bei portbasierten VLANs bestimmt der Switch die VLAN-Zugehörigkeit eines
ohne VLAN-Tag empfangenen Datenpaketes durch die Port-VLAN-ID des
Empfangsports.
Bei protokollbasierten VLANs bestimmt der Switch die VLAN-Zugehörigkeit
eines ohne VLAN-Tag empfangenen Datenpaketes anhand des Protokolls
des empfangenen Datenpaketes. Der Switch unterstützt die Protokolle
IP,
ARP,
IPX.
Ohne VLAN-Tag empfangene Datenpakete anderer Protokolle ordnet der
Switch entsprechend der Port-VLAN-ID einem VLAN zu.
Bei der VLAN-Zuordnung beachtet der Switch
als erstes das VLAN-Tag,
dann die Protokoll-Zugehörigkeit und
zuletzt die Port-VLAN-ID.
Protokollbasierte VLANs bieten Ihnen die Möglichkeit, über IP-Subnetz-
Grenzen hinweg nicht routingrelevante Datenpakete zu übertragen.
Routingrelevante Datenpakete sind IP- und ARP-Datenpakete.
Ro1
VLAN 2
VLAN 3
PC2
SN "alpha"
IP: 10.0.1.0/24

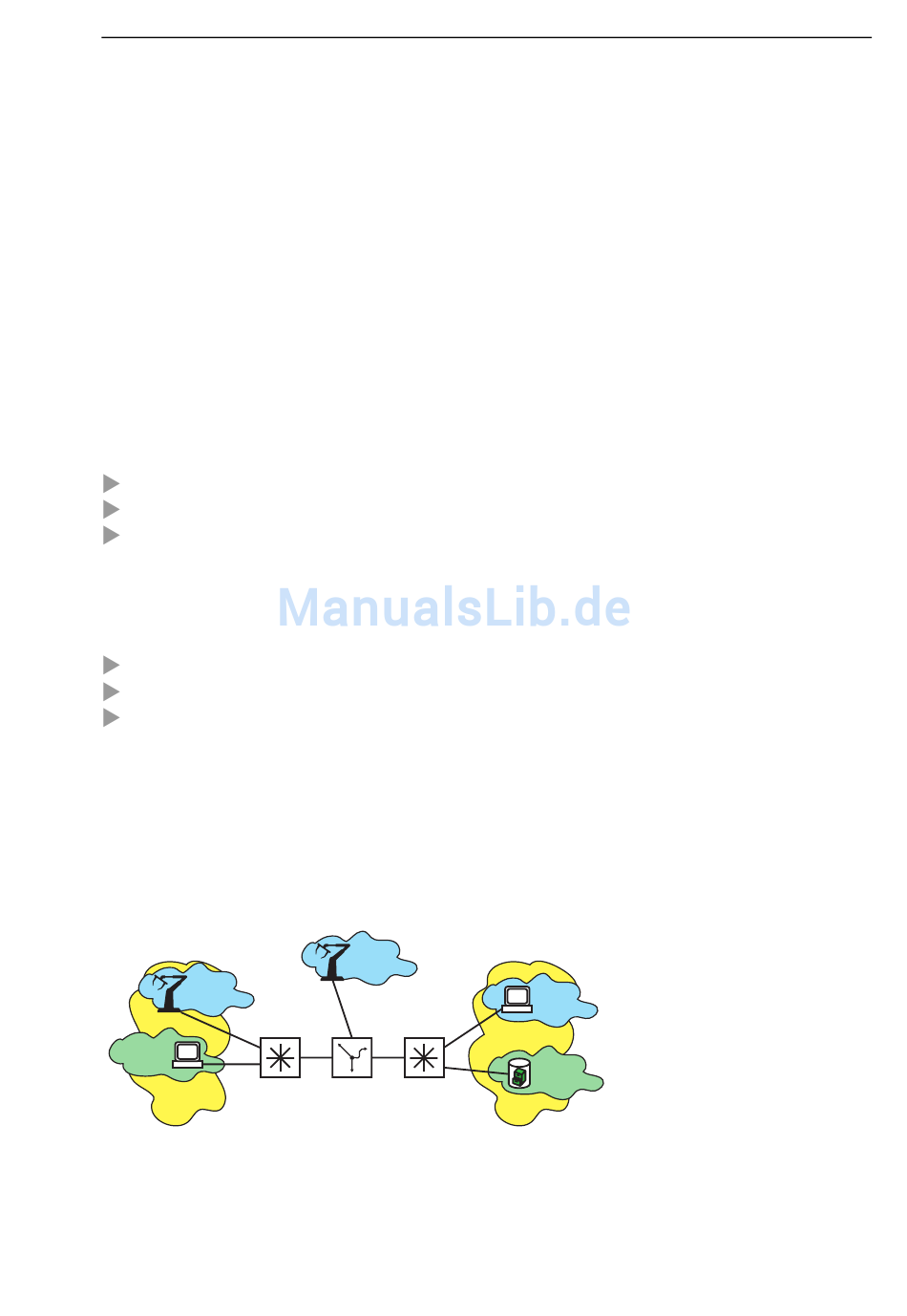

Abb. 25: Beispiel für protokollbasiertes VLAN
Routing L3P
Release 3.1 08/07
Ro2
VLAN 2
Port
2.3
2.2
2.1
SN "beta"
IP: 10.0.2.0/24
PC1
VLAN 2
Se1
VLAN 4
