Hirschmann Power MICE Anwenderhandbuch Seite 116

Anhang
Geben Sie allen Layer-2 und Layer-3-Switches ihre IP-Parameter gemäß
des Netzplans.
Die Geräte der Subnetze 10 bis 14 erreichen Sie wieder, wenn Sie die fol-
gende Router-Konfiguration abgeschlossen haben.
Konfigurieren Sie die Router-Funktion der Layer-3-Switches.
Beachten Sie die Reihenfolge:
1. Layer-3-Switch C
2. Layer-3-Switch B
Die Reihenfolge ist wichtig, damit Sie sich den Zugang zu den Geräten
bewahren.
Sobald Sie einem Router-Interface eine IP-Adresse aus dem Subnetz
der Management-IP-Adresse (= SN 100) zuweisen, löscht der Switch die
Management-IP-Adresse. Sie erreichen den Switch über die IP-Adressen
der Router-Interfaces.
IP = 10.0.200.11/24
Port 2.1:
VLAN 1 (Management IP=10.0.100.101)
--> IP= 10.0.10.1/24
GW: 10.0.200.10
Port 1.1:
VLAN 1
Interface 9.1
IP = 10.0.100.1/24
GW: 10.0.200.10

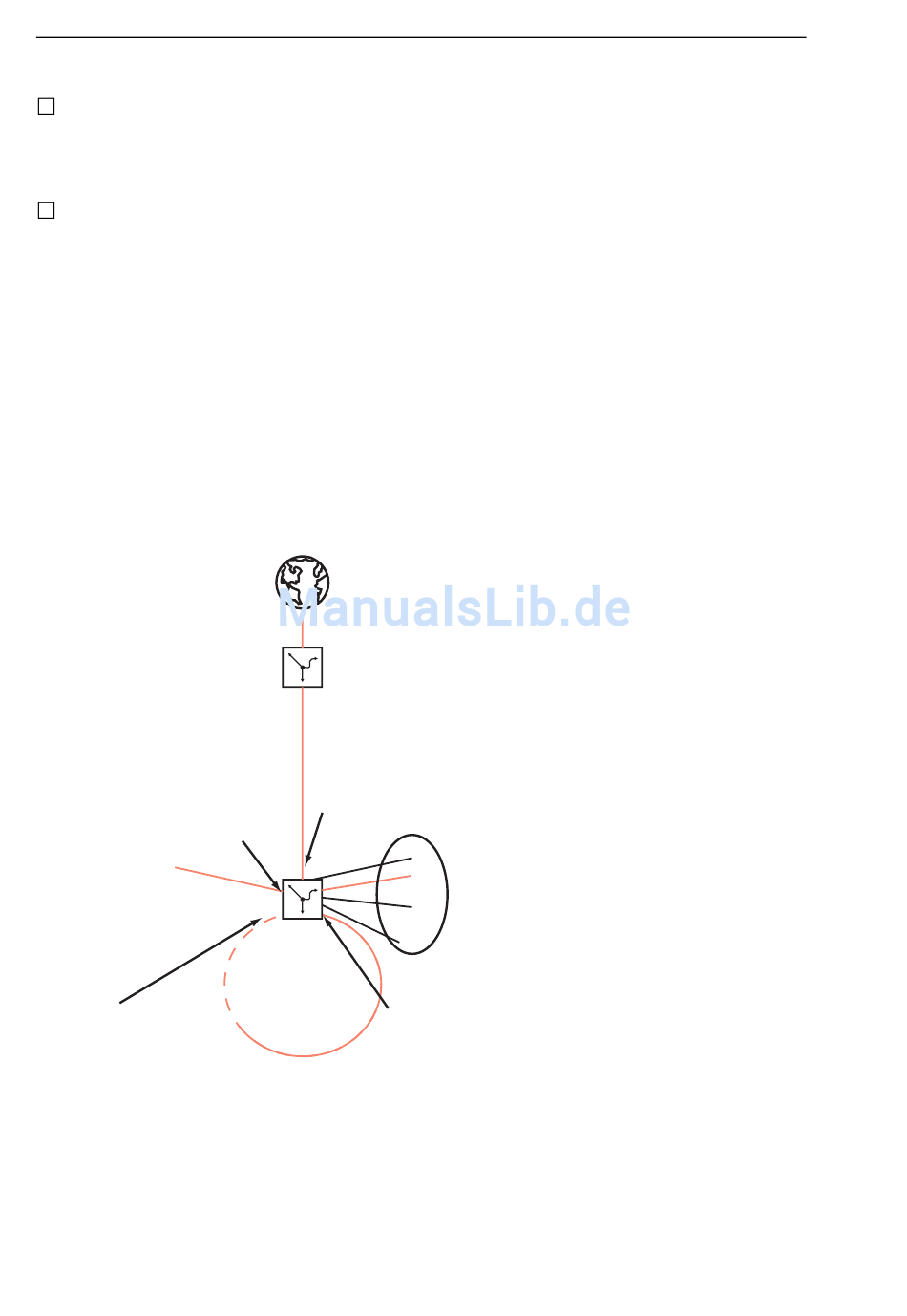

Abb. 35: IP-Parameter für Layer-3-Switch A
116
Port 2.2:
IP = 10.0.200.10/24
GW: 10.0.200.11
A
HIPER-Ring
SN 100
10.0.100.0
VLAN 1
Port 1.2:
VLAN 1
Interface 9.1
IP = 10.0.100.1/24
GW: 10.0.200.10
A.5 IP-Parameter eingeben
Port 3.1 - Port 3.4:
VLAN 2
Interface 9.2
IP = 10.0.11.1/24
GW: 10.0.200.10
Routing L3P
Release 3.1 08/07
