6 Inbetriebnahme, Betrieb
D
6.8
Spannungsmessung

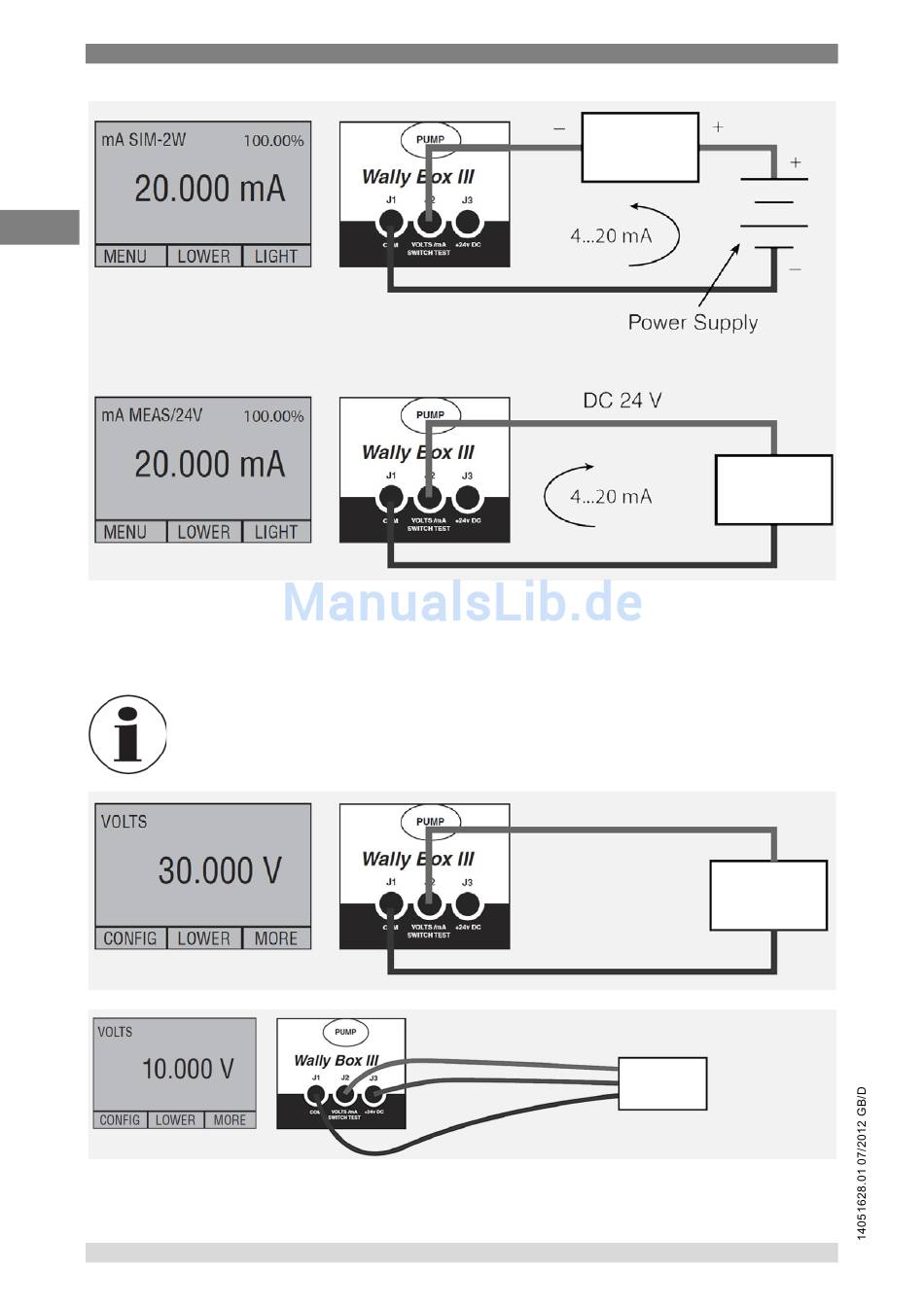

Zur Spannungsmessung die Anschlüsse auf der Vorderseite des Kalibrators verwenden. Die
VOLTS-Funktion an einer der Anzeigen auswählen. Der Kalibrator kann bis zu DC 30 V messen.
Das Display zeigt "OL" an, wenn die gemessene Spannung den Nennbereich der
Stromspannung (30 V) übersteigt.
Anschlüsse für Drucktransmitter mit 24V Spannungsversorgung und 0 bis 1, 0 bis 5 oder 0 bis 10V
Ausgangssignal.
64
Prüfling
bis DC 30V
Signal Ausgang
+24V Spannung
COM
WIKA Betriebsanleitung, Typ CPH7600
Prüfling
Prüfling
Prüfling
