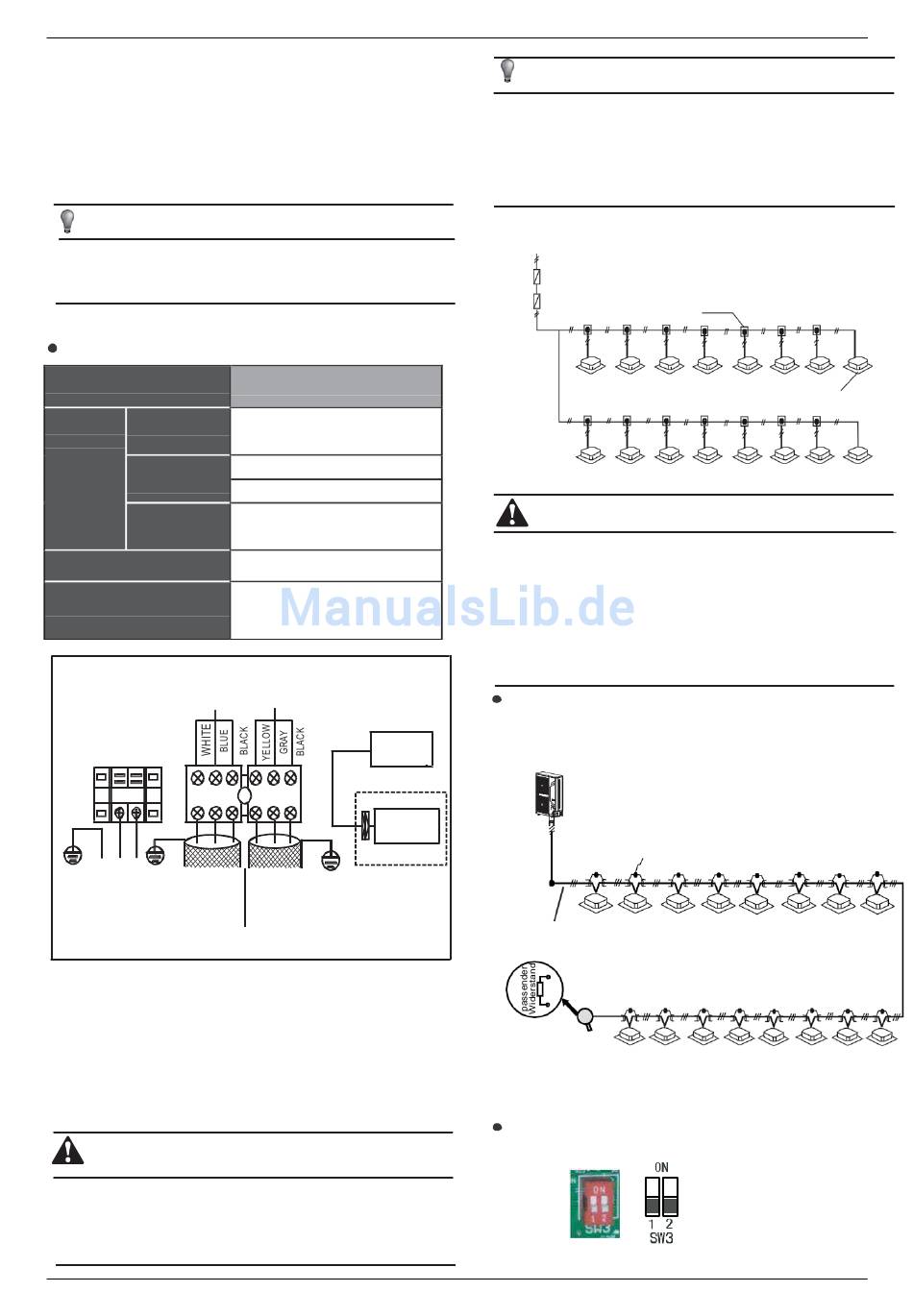

Installationshandbuch
Innere / äußere Verbindung
Beachten Sie die Polaritäten (P, Q, E).
Ein fehlerhafter Anschluss kann einen schlechten Betrieb
verursachen.
Anschluss der Verkabelung
Versiegeln Sie den Anschluss der Verkabelung mit Isoliermaterial
oder die Kondensierung kann Probleme verursachen.
ANMERKUNG
Die Geräte können an eine Zentralsteuerung (CCM)
angeschlossen werden. Überprüfen Sie bitte vor der Operation,
dass die Verkabelung korrekt installiert ist und die Richtungen
der Inneneinheiten eingestellt wurden.
5.2 Verkabelung der Inneneinheit
Stromversorgung
Leistung
(kW)
Phase
Versorgung
Spannung und
Inneneinheiten
Frequenz
Kabelabschnitt
ICP (A)
Verbindungsverkabelung
Innen Inneneinheiten
L N
X Y E
Y/G
XT1
Stromversorgung
Verbindung mit
gung
einer Steuerung
(CCM)
Äußere Zentralsteuerung (CCM)
Verwenden Sie bitte ein
abgeschirmtes Kabel
(3x0.75mm)
1. Das Kommunikationskabel ist 3-drahtig, polarisiert. Verwenden
Sie ein 3-drahtiges abgeschirmtes Kabel, um Interferenzen zu
vermeiden. Die Erdungsmethode ist jetzt die Kabelabschirmung
nur an einem Punkt zu erden und es am Ende geöffnet (isoliert)
lassen.
2. Die Kommunikation zwischen den Einheiten vom
Kommunikationstypen „BUS" Die Richtungen der
Inneneinheiten müssen eingestellt werden, nie die
Richtungen wiederholen.
VORSICHT
Das Verbindungsskabel zwischen der Innen- / Außeneinheit ist ein
Unterspannungskreislauf (2.5Vfc zwischen P-E und Q- E). Erlauben
Sie nicht, dass dieser das Versorgungskabel mit Hochspannung
berührt. Verlegen Sie es nicht in derselben Verteilerleitung wie die
Hochspannungskabel.
Tabelle 5-2
1.8-16
1-Phase
220-240V~ 50Hz
208-230V~ 60Hz
Die Kabellänge muss die
lokalen Normen erfüllen
16
3X0.75 mm (abgeschirmt)
Empfänger
(Bildschirm)
P Q E
verkabelte
XT3
Steuerung
KJR-12B / KJR-
29B
Verbindung
Die verkabelte Fernsteuerung
mit der
wird mit einer gestrichelten Linie
Außeneinheit
gekennzeichnet. Die Nutzer
können die verkabelte
Steuerung wenn nötig kaufen
(sie wird automatisch mit den
Leitungsgeräten mitgeliefert).
Leitungsgeräten mitgeliefert.)
Abb.
5-5
ANMERKUNG
Der Durchmesser und die Länge des Kabels muss unter der
Bedingung sein, dass die Spannungsschwankung innerhalb
des 2% ist. Sollte sie diese Länge
Überschreiten und dies bedinge, dass die
Spannungsschwankung sich über diesen Wert befindet, muss ein
Kabeldurchmesser gewählt werden, der
Angemessene Verordnung erfüllt.
Versorgungsverkabelung der Inneneinheit
230V 1N~50Hz
Fehlerstrom-Schutzschalter
ICP
1
9
1. Installieren Sie das Kühlrohrsystem und die
Verbindungskabel zwischen der Innen- und Außeneinheit
und zwischen den Außeneinheiten desselben Systems.
2. Legen Sie das Verbindungs- und das Versorgungskabel bitte
nicht in dasselbe Rohr; es muss ein bestimmter Abstand
zwischen den beiden Verkabelungen gehalten werden.
(Leistung der Stromversorgung: unter 10A - 300 mm und unter
50A - 500 mm).
Die Verbindungsverkabelung zwischen Innen/Außen muss
mit 3 Drähten abgeschirmt sein (≥0.75 mm
die Polaritäten.
Verbindungsverkabelung der Innen /Außeneinheiten
Außeneinheit
(P Q E)
E)
E)
E)
)
Verkabelung zwischen Außen- und Inneneinheiten (3 x 0,75mm2 + Abschirmung)
Endwiderstand (120ohms)
des Busses in der letzten
P
Inneneinheit zwischen P und Q.
Q
5.3 Funktion des Mikroschalters (Außeneinheit)
SW3 (SW-1): Mikroschalter für die automatische Adressierung
13
MVD Mini V4+
Kabelkasten
2
3
4
5
67
Inneneinheit
1
1112
13
0
1
4
VORSICHT
), beachten Sie
2
Erden Sie die Abschirmung nur an einem Punkt.
8
1
1
5
6
Abb. 5-6
Abb.
5-7
