Installationshandbuch
Für dreiphasische Einheiten 12~18kW:
380-415V~ 50Hz
380-415V~ 60Hz
ICP / Schaltdifferenz
Versorgung der Außeneinheit.
Außen-
einheit
Verbindungsbus
VORSICHT
Wählen Sie bitte jeweils die Stromversorgung für die
Inneneinheiten und die Außeneinheit.
Eine Schaltdifferenz und ein manueller Schalter (ICP)
müssen installiert werden.
Wählen Sie die Verkabelung und die
Schutzvorrichtungen je nach den elektrischen
Bestimmungen der Tabelle 5-1.
5.1 Verkabelung der Außeneinheit
Die Spezifikationen von Power (1-Phasen-Modelle)
Modell
Spannung
/ Frequenz
Kabelabschnitt
Sicherung
Verbindungsverkabelung
VORSICHT
Das Gerät erfüllt die Norm IEC 61000-3-12
Die Installation einer Abschaltvorrichtung mit einem
Freiraum zwischen Kontakten zwischen all den
aktiven Leitern ist erforderlich, gemäß der
nationalen Verkabelungsverordnung.
220-240V~ 50Hz
208-230V~ 60Hz
ICP / Schaltdifferenz
Versorgung der Inneneinheiten
Innen-
einheit
80 105/120
230V - 1Phase - 50Hz
3x6.0mm2 3x6.0mm2 3x10.0mm2
25A 30A
3x0,75mm2 (gescreent)
Kabelkasten
Innen-
Innen-
einheit
einheit
Legen Sie bitte das Verbindungskabel zwischen der
Inneneinheit und der Außeneinheit zusammen mit den
Kühlmittelrohren.
Verwenden Sie ein abgeschirmtes Kabel von
3x0.75mm für die Verbindung zwischen den
Einheiten.
Die Installation muss die lokalen elektrischen Normen
erfüllen.
Die Spezifikationen von Power (3 Phasen-Modelle)
Tabelle 5-1a
Modell
140/160
40A Sicherung
Verbindungsverkabelung
Die vorbehaltenen Funktionen werden durch gestrichelte
Linien gekennzeichnet, die Nutzer können Sie nach
Bedarf wählen.
12
Zentralsteuerung
(CCM)
120/140/160/180
Spannung
400V - 3Phases- 50Hz
/ Frequenz
3x0,75mm2 (gescreent)
VORSICHT
MVD Mini V4+
PC

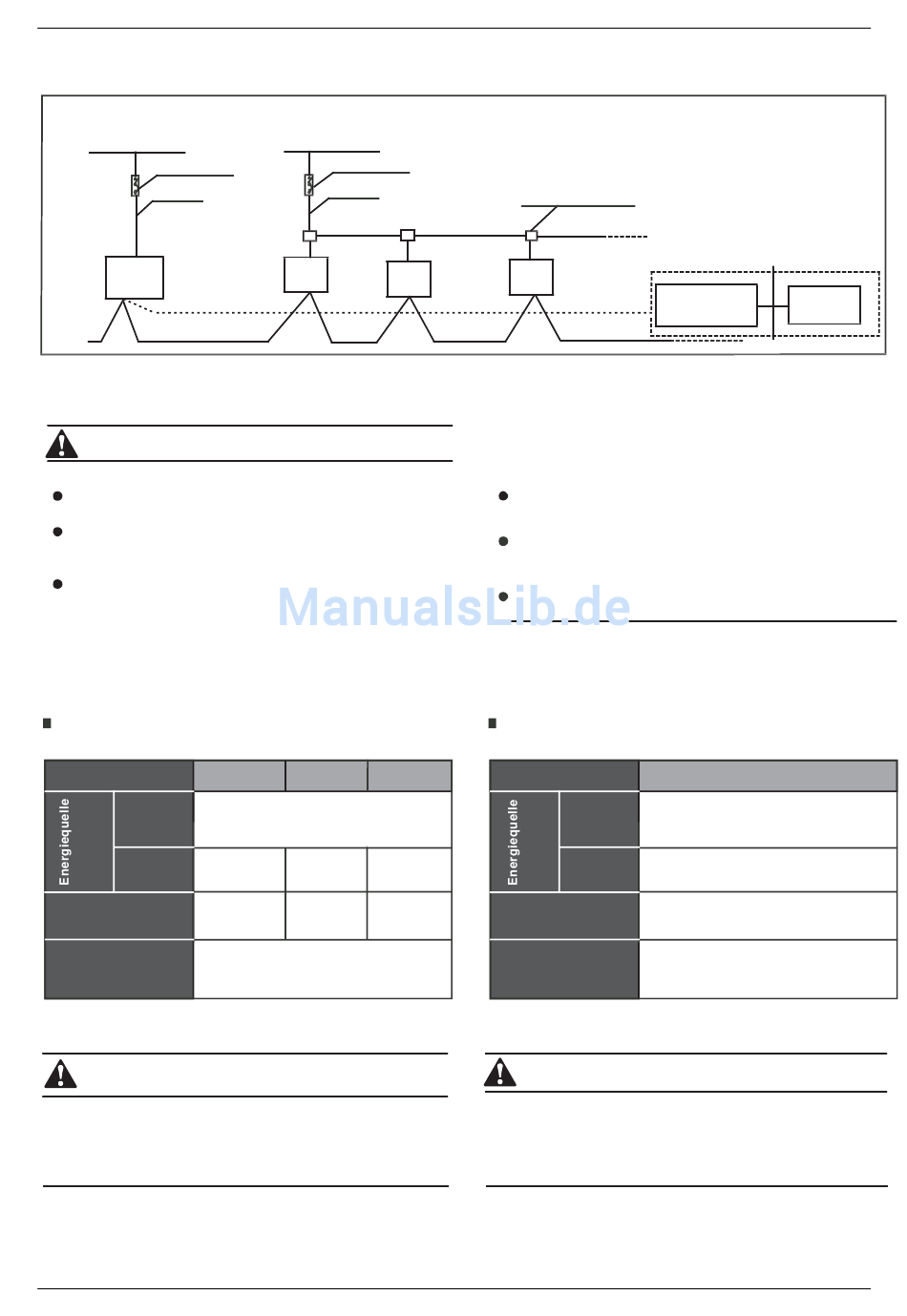

Abb. 5-4
Tabelle 5-1b
5x4.0mm2
25A
