Installationshandbuch
Zweiter Anschlussvorgang
4.7 Entfernen Sie den Schmutz oder das
Wasser aus dem Rohr
Vergewissern Sie sich vor dem Anschließen des Rohres an
den Außeneinheiten, dass es keinen Schmutz oder Wasser
enthält.
Reinigen Sie das Hochdruckrohr mit Stickstoff.
Verwenden Sie nie das Kühlmittel der Außeneinheit
dazu.
4.8 Dichtungsprüfung
Laden Sie Stickstoff nach dem Anschließen der Rohre in die Innen-
und Außeneinheit, um eine Dichtungsprüfung durchzuführen.
VORSICHT
1. Erzeugen Sie den Druckausgleich bei 4.3MPa (44kg/cm)
2. Drücken Sie die Hoch- und Niederdruckventile fest, bevor
Sie den Druck durch Stickstoff anwenden.
3. Üben Sie den Druck von den Hoch- und
Niederdruckventilen aus.
4. Die Hoch- und Niederdruckventile der Außeneinheit
müssen geschlossen sein, während der Druckausgleich mit
Stickstoff erzeugt wird.
5. Die Dichtungsprüfung darf nie mit
Sauerstoff, brennbaren Gasen oder Giftgas durchgeführt
werden.
4.9 Entlüftung mit Vakuumpumpe
Benutzen Sie die Vakuumpumpe, um Vakuum zu erzeugen.
Es darf nie Kühlgas für die Entlüftung der Rohre verwendet
werden.
Führen Sie die Entlüftung des Flüssigkeits- und
des Gasrohres gleichzeitig durch.

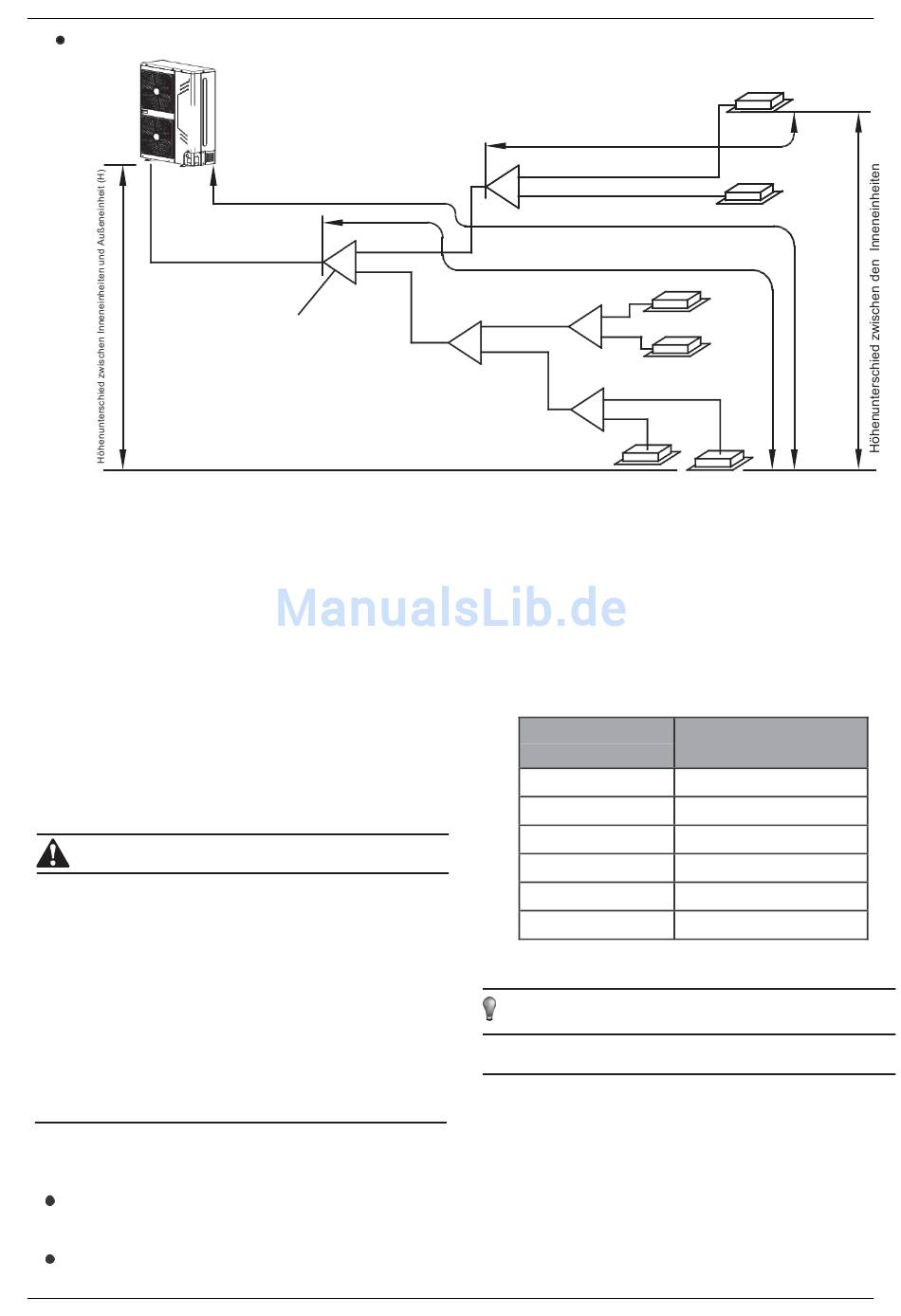

Außeneinheit
Gleichwertige maximale Gesamtlänge
L
L
2
1
A
L
Der erste Verteiler
Rohrlänge zwischen einer Inneneinheit
und dem nächsten Verteiler
B
Länge zwischen der entferntesten
Inneneinheit und dem ersten Verteiler
und dem ersten Verteiler
3
L
4
C
L
5
Inneneinheiten
4.10 Zusätzliche Kühlmittelladung
Berechnen Sie die zusätzliche Kühlmittelladung gemäß des
Durchmessers und der Rohrlänge der Seite der
Gesamtflüssigkeit.
Tabelle 4-12
Durchmesser
Flüssigkeitsrohr
Φ6.4 (1/4")
Φ9.5 (3/8")
Φ12.7 (1/2")
Φ15.9 (5/8")
Φ19.1(3/4")
2
Φ22.2 (7/8")
Beachten Sie ausschließlich das Flüssigkeitsrohr
10
N
1
a
N
b
c
N
3
N
D
4
d
f
E
e
N
5
N
6
Zusatzladung per
Rohrmeter
0.022kg
0.054kg
0.110kg
0.170kg
0.260kg
0.360kg
ANMERKUNG
MVD Mini V4+
2
Abb. 4-8
