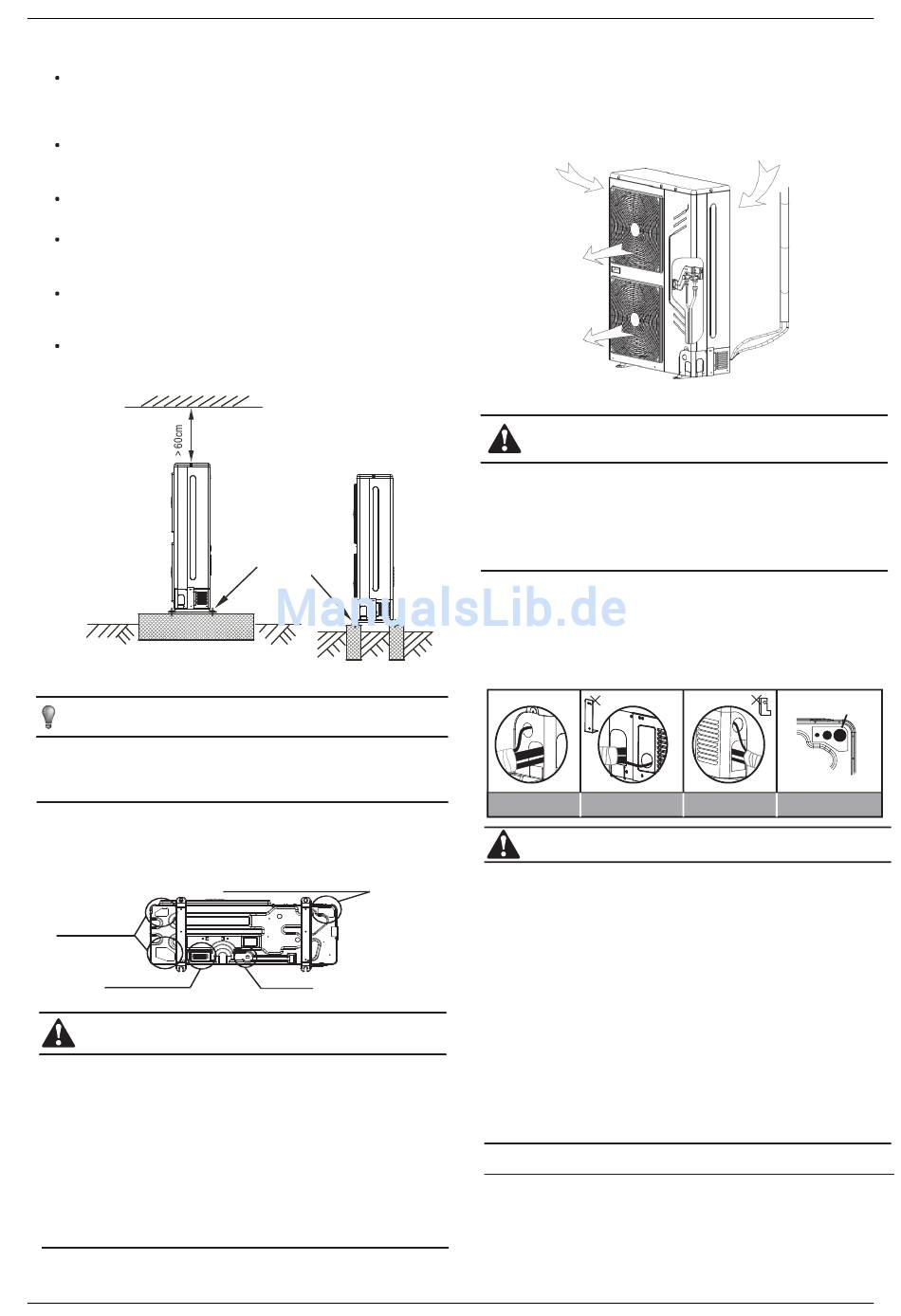

Installationshandbuch
3.3 Umstellen und Montage
Der Schwerpunkt der Einheit befindet sich nicht in seinem
physischen Zentrum, also seien Sie beim Hochheben bitte
vorsichtig.
Halten Sie die Einheit nie bei dem Lufteingang fest, um
eine mögliche Verformung zu vermeiden.
Berühren Sie den Ventilator weder mit den Händen noch
mit anderen Gegenständen.
Beugen Sie die Einheit nicht mehr als 45 º und legen Sie
diese nie
waagerecht hin.
Bilden Sie eine Betongrundschicht den Bestimmungen
der Außeneinheit entsprechend (Siehe Abb. 3-7).
Befestigen Sie die Füße der Einheit mit Bolzen, um die
Lösung bei Erdbeben oder starkem Wind zu
verhindern. (Siehe Abb. 3-7)
ANMERKUNG
Alle Abbildungen dieses Handbuchs haben erklärende Zwecke.
Diese können leicht vom erwirtschafteten Gerät abweichen (je
nach Modell). Die tatsächliche Form ist vorrangig.
3.4 Dränage
Es verfügt über 4 Ausgänge für kondensiertes Wasser,
die wie folgt angelegt sind:
Vorgeprägter
Wasserausgang
vorbehaltener
Wasserausgang
(Ovaler Deckel)
VORSICHT
Während der Installation der Außeneinheit, auf den Installationsort
und das Dränagemuster achten. Wenn das Gerät im Bergland
angebracht ist, blockiert das gefrorene Kondenswasser den
Ausgang. Entfernen Sie bitte den Gummideckel des
Wasserausganges. Wenn die Entwässerung sogar so nicht
zustande kommen kann, öffnen Sie bitte die anderen beiden
vorgeprägten Wasserausgänge.
Achten Sie darauf, nicht den vorbehaltenen Wasserausgang zu
stoßen.
Abb. 3-7
Bef.
esti
gen
Anschlussausgang
Wasserausgang
Abb. 3-8
4. INSTALLATION DER
KÜHLMITTELROHRE
Überprüfen Sie, dass der Höhenunterschied zwischen der
Inneneinheit und
Der Außeneinheit, die Gesamtlänge der Kühlmittelrohre, und die
Kurvennummer folgende Voraussetzungen
erfüllen:
4.1 Kühlmittelrohrleitungen
VORSICHT
Beachten Sie dies, um mögliche Beschädigungen während
des Anschluss der Rohre zu vermeiden.
Für die Verhinderung des Verrostens des Kühlmittelrohrs
während des Lötens, ist es erforderlich Stickstoff zu
verwenden. Andererseits kann der Rost das System
blockieren.
Eingang für Kühl- und elektrische Anschlüsse
Die Ausgangsmuster der Anschlüsse können gewählt werden: der
vordere, der seitliche, der hintere und der untere. In folgenden
Abbildungen werden die Stellen angezeigt:
Tabelle 4-1
Frontaler Ausgang
Seitlicher Ausgang Hinterer Ausgang
Seitlicher Ausgang: entfernen Sie die L-förmige Metallplate.
Andererseits werden Sie die Verkabelung nicht durchführen
können.
Hinterer Ausgang: Reinigen Sie bitte die Gummiabdeckung des
Rohrgestells an der Seite der Mantelung des Rohrs für den
inneren Ausgang der Maschine während Sie die Rohre an der
Seite lang führen.
Frontaler Ausgang: schneiden Sie die vordere Öffnung der
Ausgangsplatte. Der Vorgang, das Rohr zu legen ist derselbe wie
der bei dem hinteren Ausgang.
Unterer Ausgang: Geben Sie der Prägung einen Stoß von innen
nach außen und
legen Sie danach die Rohre und die Verkabelung durch die
Öffnung. Achten Sie auf das Gasrohr, da es aus der größten
Öffnung rauskommen muss, sonst werden die Rohre beschädigt.
Führen Sie die Probe gegen Motten in der geöffneten Öffnung
durch, um zu verhindern, dass diese hineingelangen und die
Bestandteile zerstören.
4.2 Leckerkennung
Verwenden Sie Seifenwasser oder einen Leckdetektor, um zu
überprüfen,dass
Die Lötungen keine Lecks aufweisen (Siehe Abb. 4-2).
Anmerkung:
A ist der Niederdruck Serviceschlüssel
B ist der Hochdruck Serviceschlüssel
C und D sind Rohranschlüsse zwischen der Innen- und Außeneinheit.
6
MVD Mini V4+
-
Abb.
4
1
Unterer Ausgang
VORSICHT
4-1
Dickes Rohr
