Diese Kühlungsgeräte umgekehrten Kreislaufs mit
Axiallüfter funktionieren mit Kühlmittel und sind für die
Installation unter freien Himmel geeignet. Die Geräte
werden in der Fabrik getestet.
STRUKTUR
Die Platten und die Grundlage sind aus verzinktem
Stahlblech, mit Epoxidharz Pulver beschichtet, um
einen
vollkommenen
Wetterbedingungen zu gewährleisten.
KOMPRESSOREN
Hermetischer Kompressor Inverter DC mit Gehäuse- und
Klixonwiderstand.
VERDAMPFER
Vollständiger verdampferartiger Austauscher aus
Edelstahlplatten AISI 316 mit elektrischem Heizkörper und
Wasserströmungsschalter. Von Antikondensat umfasstes
Gehäuse, mit Beschichtung aus Zellneopren geschlossen.
PUMPE
Die Einheiten verfügen über eine Pumpe mit den
beweglichen Teilen in Berührung mit Wasser, aus
korrosionsbeständigem Material, zusätzlicher
Verschleißring im Antrieb, eine Kondensatorfunktion
mit hohem Anlaufmoment und eine automatische
Lüftung in der Antriebskammer.
HYDRAULIKSATZ
Hydraulische Bestandteile wie ein Ausdehnungsgefäß,
Sicherheitsventil, automatische Einfüllöffnung, Manometer
und eine Druckerhöhungspumpe.
1
2
3
4
5
6
7
8
9
1
0
3
Widerstand
gegen
den
BESCHREIBUNG DER HAUPTBESTANDTEILE
KONDENSATORBATTERIE
Aus Kupferrohren hergestellt und mit großflächigen
Flügeln aus Aluminium.
VENTILATOREN
Mit DC-Motor, axialer Strömung mit Hitzeschutzfunktion. Hinter
einer Unfallverhütungsrille angebracht.
Ermöglicht den Betrieb des Geräts auch bei kalten
Außentemperaturen: stetige Kontrolle über die
Rotierungsgeschwindigkeit, sowie über die Kondensattemperatur.
SCHALTPLAN UND STEUERTAFEL
Gemäß den Normen IEC 204-1 / EN 60335-2-40 hergestellt.
ZUBEHÖR UND OPTIONALE FUNKTIONEN
- ON / OFF Fernsteuerungssignal
- Fernsteuerungssignal zur Moduswahl (Kälte/Wärme)
- Signal zur Aktivierung der zusätzlichen Pumpe.
- Alarmsignal.
- Kontrolle Wandverkabelung (CL92340).
1
1
1
2
13
14
15
16
17
18
19

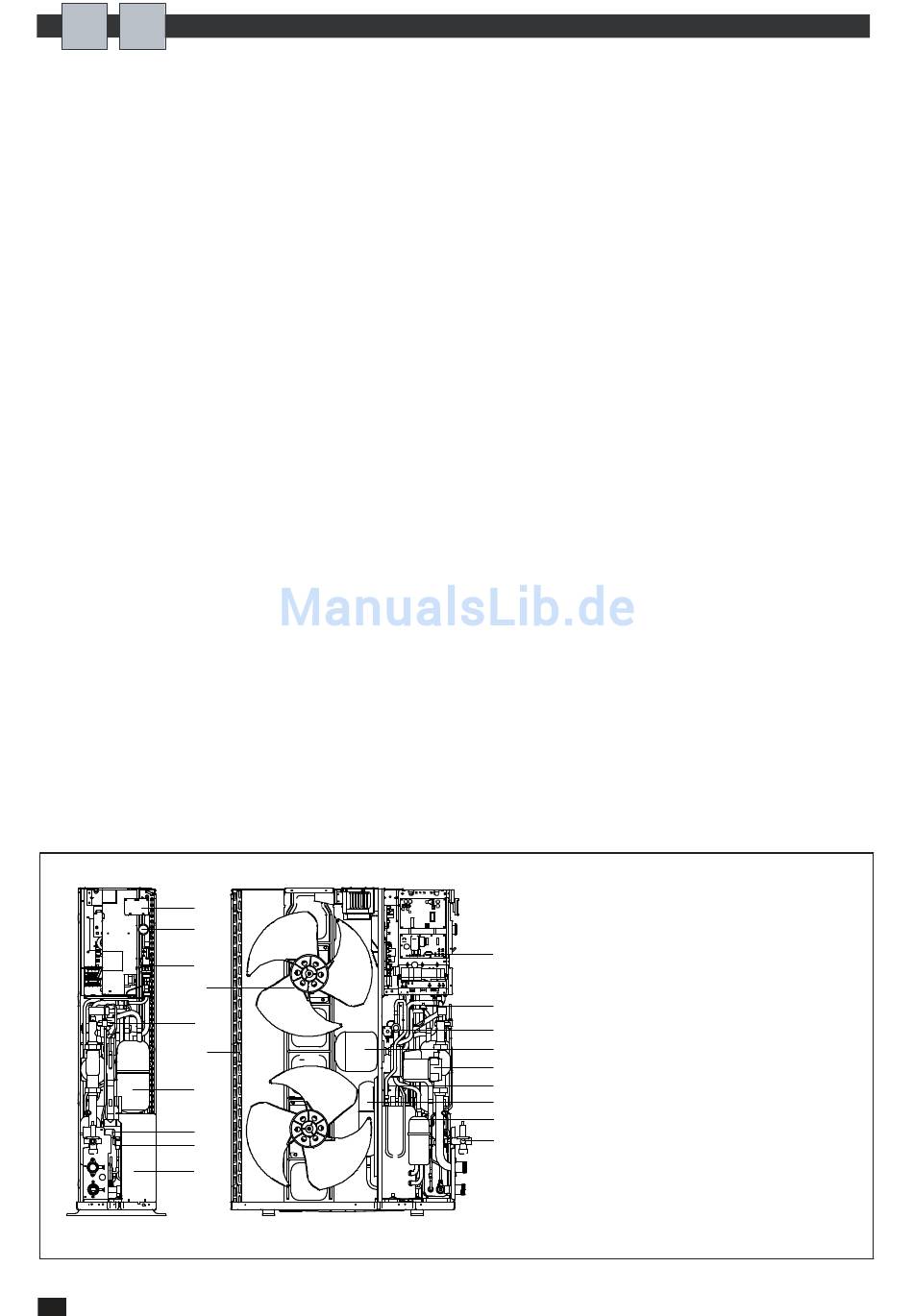

1 Steuertafel
2 Manometer
3 Luftentlüfter
4 Axialventilator
5 Notschalter bei Differenzdruck
6 Kondensatbatterie
7 Sammler
8 Sicherheitsentladung
9 Elektronischer Expansionsventil
10 Plattenaustauscher
11 Schaltplan
12 Hochdruck Druckschalter
13 4-Wege Ventile
14 Ausdehnungsgefäß
15 Wasserpumpe
16 Niederdruck Druckschalter
17 Flüssigkeitssammler
18 Kompressor
19 Wasserzulauf
