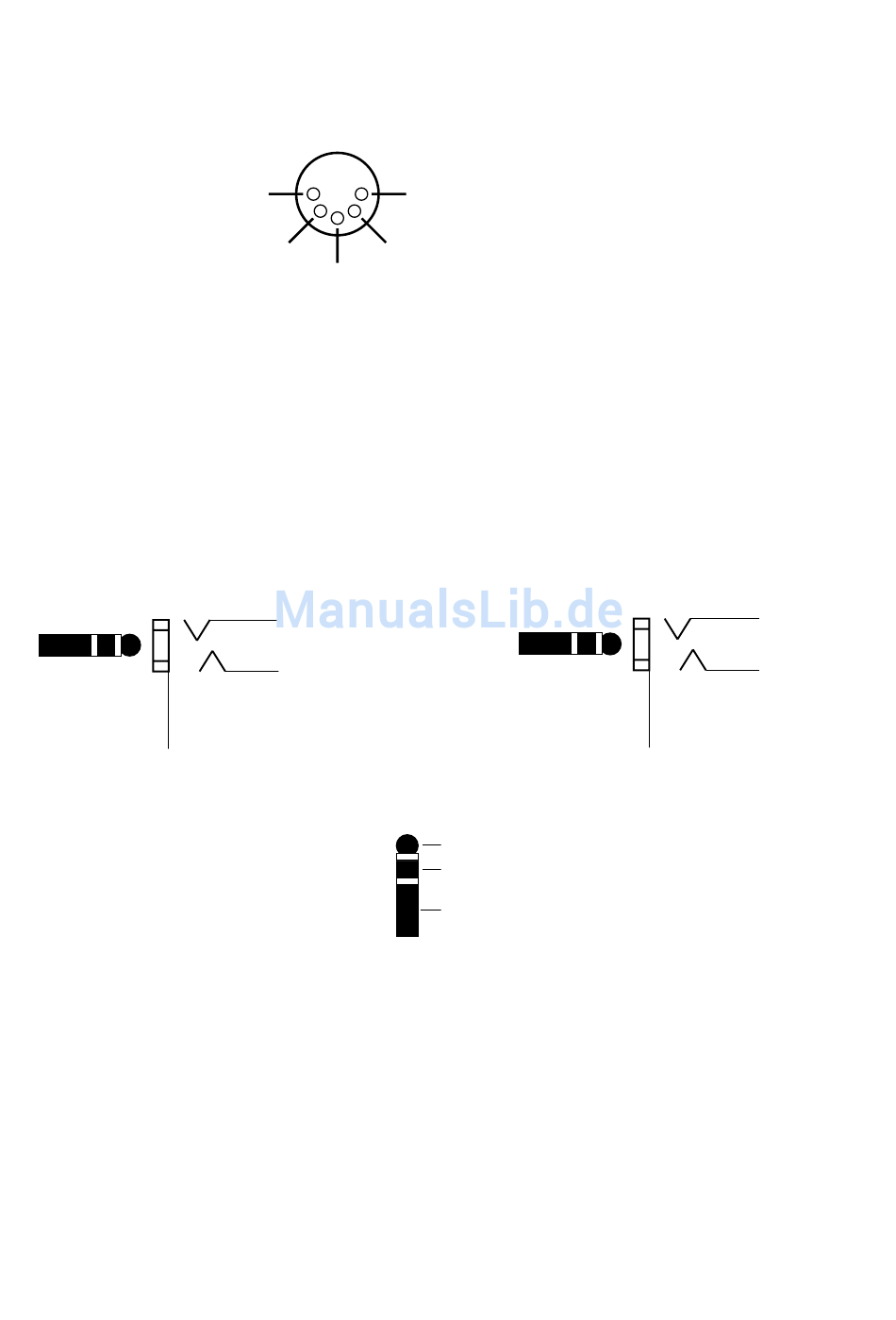

Belegung von Buchsen für die Fernsteuerung des Verstärkers

MIDI In (44), DIN-Buchse

Pin 3 - nicht belegt
Pin 5 - MIDI-Leitung
*: Die Wechselspannung an Pin 1 und 2 liegt nur dann an, wenn sich
der Schalter 45 in der Stellung "ENGL MIDI Footcontroller" befindet.
Serial Amp Control Port (47)
Stereo
Klinkenbuchse
unbedingt Stereo
Klinkenstecker
verwenden!
Nur ENGL
Custom Footswitch
Z-9 anschließen!
Pin 2 -
Stromversorgung
ca.11 Volt, AC *
Daten - Ring
+ 5Volt - Spitze
Masse, GND - Schaft
Seite: 23
6,35 mm Stereo
Klinkenstecker
Pin 1 - Stromversorgung
ca.11 Volt, AC *
Pin 4 - MIDI-Leitung
Seite: 21
Dual Footswitch (48)
Stereo
Klinkenstecker
verwenden!
Spitze
Ring
Schaft
Stereo
Klinkenbuchse
CH 1< >3 / 2< >4 - Ring
Up/Down - Spitze
Masse, GND - Schaft
Seite: 24
