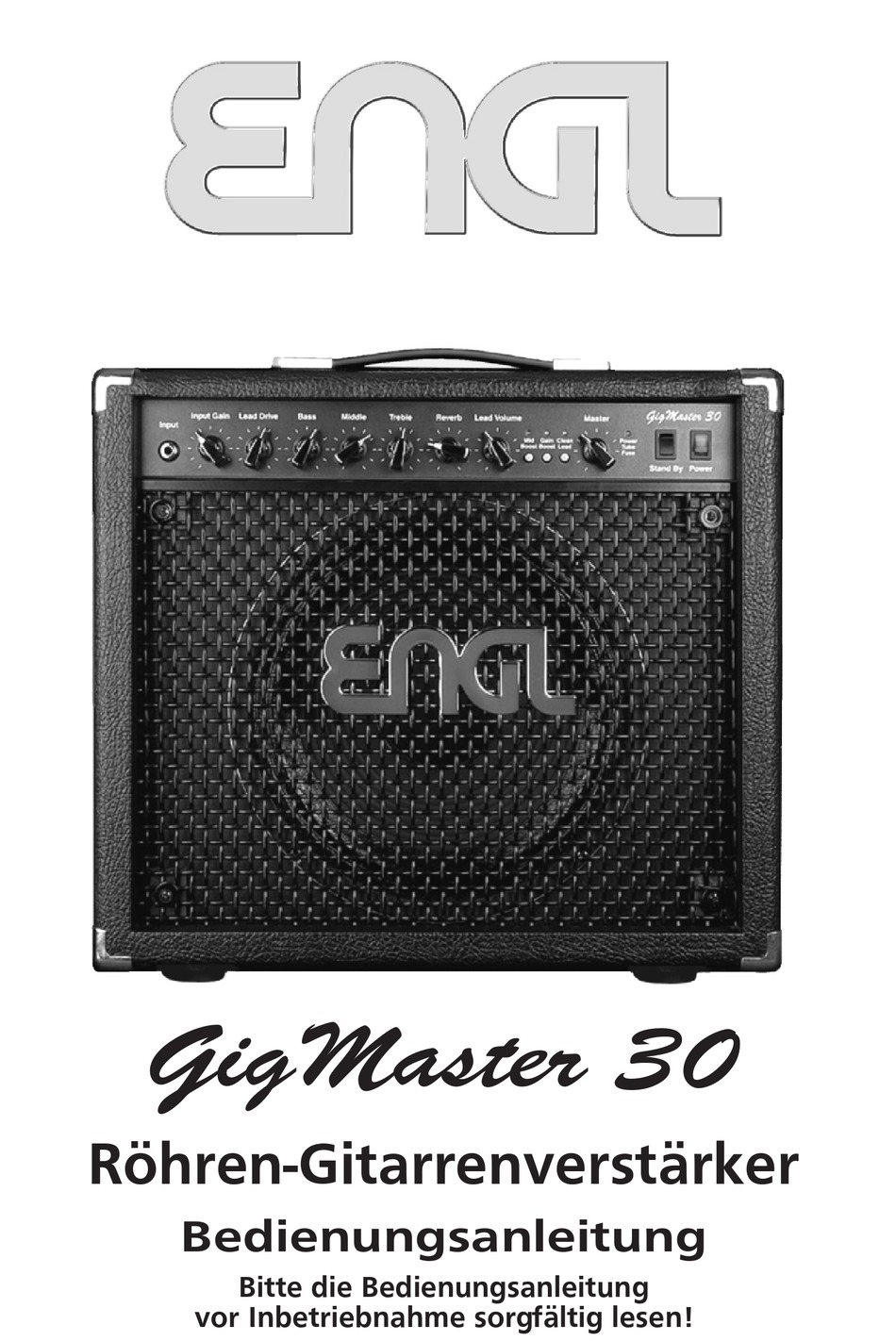

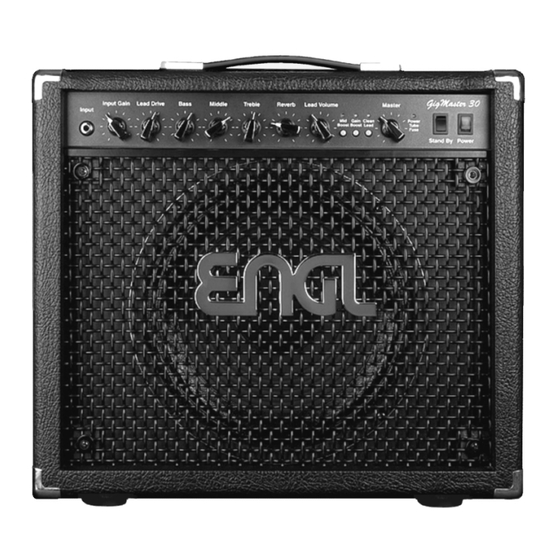

- Seite 1 GigMaster 30 Röhren-Gitarrenverstärker Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
- Seite 2 Übersteuerung in der Vorstufe sorgt die ECC83-Doppeltriode. Um klangliche Vielfalt zu bieten, verfügt der GigMaster 30 über zwei Kanäle Clean und Lead sowie eine spezielle Mid Boost-Schaltung, welche auf die für E-Gitarre elementaren Mittenbereiche Einfluss nimmt. Durch die insgesamt sechs über Fußschalter fernbedienbaren Funktionen (Features) gewinnt der Amp große Soundflexibilität und...
- Seite 3 7 Reverb: Hallregler, bestimmt den Anteil des Hall-Signals. Die Hall-Intensität nimmt zu, wenn der Regler im Uhrzeigersinn bewegt wird, vorausgesetzt das Hall-System ist aktiviert (siehe Fußschalter Buchse 18). In der Reglerstellung "7 Uhr" oder bei inaktivem Reverb ist das Signal absolut trocken. Das Federhall-System kann durch einen Fußschalter an der Buchse 18 ferngesteuert werden, Funktion: aus / ein.
- Seite 4 Tipp vom Designer: Wenn Du die 6 Schaltfunktionen des Verstärkers über ein MIDI-System steuern willst, verwende hierfür die Buchse 18, 19 und 20 sowie einen Looper oder einen MIDI-Switcher (z.B. ENGL Z-11). Über Stereo-Klinkenkabeln stellst Du einfach eine Verbindung zum MIDI-Switcher Z-11 (optional) her. Sämtliche Schaltfunktionen des Amps werden nun über den Switcher direkt eingestellt, Du speicherst Deine begehrten Sound-Kombinationen auf verschiedenen MIDI-Programmplätzen und rufst diese über eine MIDI-Fußleiste (z.B.
- Seite 5 Beispiel hierfür: Die Kombination aus internem Lautsprecher beim Combo E300 mit einer externen 8 Ohm Box, wie z.B. ENGL Typ E112 oder E412. WICHTIG: Wird nur eine 16 Ohm Box verwendet, diese unbedingt an Ausgang A (Buchse 26) anschließen! Ausgang B (Buchse 27) liefert nur dann ein Signal, wenn an den Ausgang A...
-
Seite 6: Technische Daten
Belastung für verschiedene Bauteile bedeutet. Auch Netzspannungen oberhalb von 240 Volt bedeuten über eine längere Zeitspanne eine zusätzliche Belastung der Bauteile. * Beim Auswechseln der Röhren sollten auf alle Fälle selektierte Röhren mit den von ENGL spezifizierten Selektionskriterien verwendet werden, um Probleme mit Mikrophonie, Rauschen und unsymmetrischen Signal in der Endstufe zu vermeiden. -
Seite 7: Fehler Und Mögliche Ursachen (Troubleshooting)
Belegung an den beiden Stereo-Klinkensteckern korrekt ? Die Buchsenbelegung ist unter "Belegung der Klinkenbuchsen" dargestellt. -> Falls keine ENGL Z-4 oder Z-11 verwendet werden: sind die Schalter der eingesetzten Fußschalter oder die Relais der switch loops (: Schaltschleifen) "einpolige Einschalter"; das bedeutet, stellen sie... - Seite 8 Mid Boost & M.V.B. sowie an Buchse 18 FX Loop Off/On & Reverb Off/On ferngesteuert werden. 2. MIDI-Switcher (z.B. ENGL Z-11): Die Verbindung zwischen Switcher und Verstärker erfolgt bei dieser Variante über drei Stereo-Klinkenkabel. Die Taster am Switcher übernehmen die Funktionen Clean/Lead, Gain Boost, Mid Boost, M.V.B., FX Loop Off/On und Reverb.
