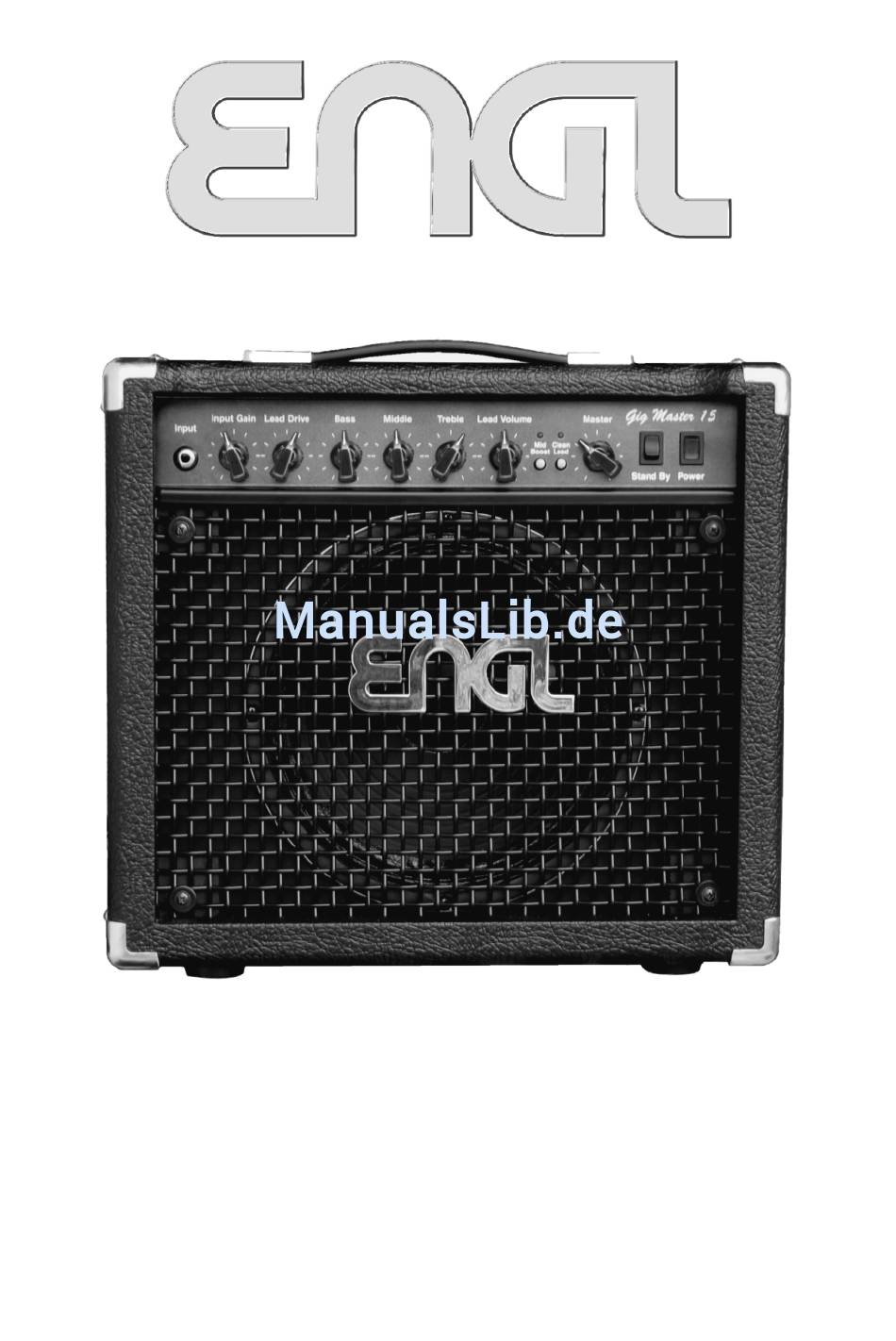

- Seite 1 Gig Master 15 Röhren-Gitarrenverstärker Bedienungsanleitung Bitte die Bedienungsanleitung vor Inbetriebnahme sorgfältig lesen!
- Seite 2 EL84 Röhren (Pentoden) in der Endstufe erzeugt, für die satte Übersteuerung in der Vorstufe sorgt die ECC83 Doppeltriode. Um klangliche Vielfalt zu bieten, verfügt der Gig Master 15 über zwei Kanäle sowie eine spezielle Mid Boost-Schaltung, welche auf die für E-Gitarre elementaren Mittenbereiche Einfluss nimmt.
- Seite 3 (siehe Tabelle!) 15 Footswitch Clean/Lead; Mid Boost: Stereo-Klinkenbuchse zum Anschluss eines konventionellen Fußschalters mit zwei Schaltfunktionen (2 x Schalter einpolig - ein, wie z. B. der ENGL Z-4), über den die beiden Funktionen Clean/Lead und Mid Boost und gesteuert werden können.
- Seite 4 Tipp vom Designer: Wenn Du den Verstärker über ein MIDI-System steuern willst, verwende hierfür die Buchse 15 sowie einen Looper oder einen MIDI-Switcher (z.B. ENGL Z-11). Mit einem Stereo-Klinkenkabel stellst Du einfach eine Verbindung zum MIDI-Switcher Z-11 (optional) her. Die zwei Schaltfunktionen Clean/Lead und Mid Boost werden nun über den Switcher eingestellt, Du speicherst Deine begehrten Sound-Kombinationen auf verschiedenen MIDI-Programmplätzen und rufst diese über eine MIDI-Fußleiste (z.B.
- Seite 5 Power Soak Panel I. Full Power II. 5 watts III. 1 watt IV. Speaker Off POWER SOAK Power Power Power Power Power Full Power Full Power Full Power Full Power Full Power Range Range Range Range Range Selector Selector Selector Selector Selector 5 watts...
-
Seite 6: Technische Daten
Belastung für verschiedene Bauteile bedeutet. Auch Netzspannungen oberhalb von 240 Volt bedeuten über eine längere Zeitspanne eine zusätzliche Belastung der Bauteile. * Beim Auswechseln der Röhren sollten auf alle Fälle selektierte Röhren mit den von ENGL spezifizierten Selektionskriterien verwendet werden, um Probleme mit Mikrophonie, Rauschen und unsymmetrischen Signal in der Endstufe zu vermeiden. -
Seite 7: Fehler Und Mögliche Ursachen (Troubleshooting)
Belegung an den beiden Stereoklinkensteckern korrekt ? Die Buchsenbelegung ist unter "Belegung der Klinkenbuchsen" dargestellt. -> Falls keine ENGL Z-4 oder Z-11 verwendet werden: sind die Schalter der eingesetzten Fußschalter oder die Relais der switch loops (: Schaltschleifen) "einpolige Einschalter"; das bedeutet, stellen sie... - Seite 8 Buchse 15 kann die Kanalumschaltung Clean/Lead und die Funktion Mid Boost ferngesteuert werden. 2. MIDI-Switcher (z.B. ENGL Z-11): Die Verbindung zum Verstärker erfolgt bei dieser Variante über ein Stereo-Klinkenkabel. Die Taster am Switcher übernehmen die Funktionen Clean/Lead und Mid Boost. Durch die Programmierung der Funktions- Einstellungen auf verschiedene MIDI-Programmplätze können beliebige Konstellationen (z.B.: MIDI-Programmplatz #1:...
