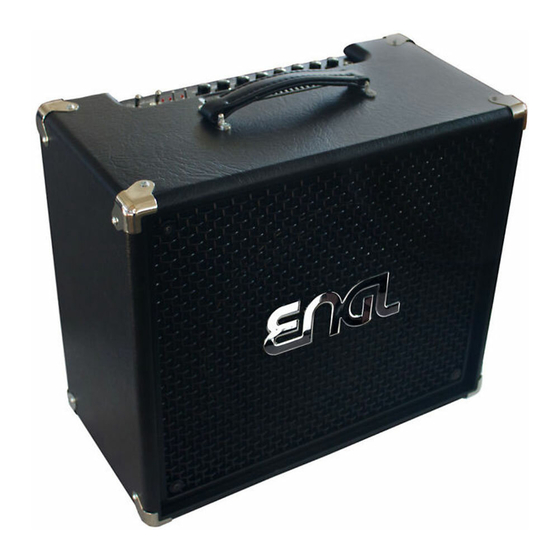

- Seite 1 E600 Ironball Combo E606 Ironball Head Bedienungsanleitung...
- Seite 3 Abbildung: Frontplatte E606 Head Abbildung: Frontplatte E600 Combo Input Eingang (Klinkenbuchse asymmetrisch 6,3mm / ¼“ TS). Verbinde deine E-Gitarre mit einem geschirmten Instrumentenkabel. Clean Gain Empfindlichkeitsregler für den Clean-Kanal der Vorstufe. Lead Gain Empfindlichkeitsregler für den Lead-Kanal der Vorstufe. Bass EQ-Regler für die tiefen Frequenzen des Vorstufensignales.
- Seite 4 Betätige diesen Kippschalter um den Gain Boost der Vorstufe ein- oder auszuschalten. Die rote LED über dem Kippschalter leuchtet auf, um zu signalisieren, dass der Gain Boost aktiviert ist. Diese Funktion kann mit einem Footswitch mit Stereoklinkenausgang (Standard 6.3mm / ¼“ TRS; 2-fach Footswitch) wie dem ENGL Z4 geschaltet werden.
- Seite 5 Abbildung: Power Soak Bedienpanel E600 Combo Power Range Selector Benutze diesen Drehschalter um deine bevorzugte Ausgangsleistung auszuwählen. • Full Power 20 Watts (ca. 20 Watt) • 5 Watts (ca. 5 Watt) • 1 Watt (ca. 1 Watt) • Speaker Off (0 Watt) Bei Aktivierung wandeln die internen Lastwiderstände je nach Einstellung, einen Teil oder das ganze Ausgangssignal in Hitze um.
- Seite 6 Ring: Aktivierung / Deaktivierung des Reverb. Kanalumschaltung Clean/Lead und Gain Boost (Standard 6.3mm / ¼“ Stereo-Klinkenbuchse). Nutze diese Buchse zum Anschluß eines konventionellen Fußschalters mit zwei Schaltfunktionen wie z.B. die ENGL Z4 (2 x Einschalter (SPST) einpolig). Tip: Umschaltung zwischen Clean und Lead Kanal.
- Seite 7 Endstufensimulation) um das gefilterte Signal dann an ein Aufnahmegerät oder eine PA Anlage auszugeben. Poweramp Output E600 Ironball Combo: An diesem Ausgang wird der interne 12“ Lautsprecher angeschlossen. E606 Ironball Head: An diesem Ausgang kann ein einzelnes 8-16 Ohm Cabinet angeschlossen werden.
- Seite 8 Sicherung Endstufenröhren 2 x 0,08 AM (mittelträge) Wichtig: Ersetze diese Sicherungen nur mit Sicherungen des gleichen Typs und gleichen Wertes. Röhren ENGL ECC83 First Quality (FQ) V2 / V3 / V4 ENGL ECC83 Selected (S) V5 / V6 ENGL EL84 Hand-matched Duet...
- Seite 9 ALLGEMEINES ZU RÖHRENVERSTÄRKERN----------------------------------------------------- -______ Bitte lese diesen Teil bevor du den Verstärker erstmalig in Betrieb nimmst! Der Eingang dieses Verstärkers ist aufgrund seiner hohen Verstärkung sehr empfindlich. In Verbindung mit der unvermeidlichen Mikrofonie von Röhren kann es bei bestimmten Einstellungen zu lauten Rückkopplungen aus der angeschlossenen Lautsprecherbox kommen.
- Seite 10 FEHLERBEHEBUNG_____________________________________________________ _________________________ Die Lautstärke schwankt oder fällt stark ab: • Nimm alle Effektgeräte aus dem Signalweg, egal ob sie sich vor der Vorstufe oder im Effektweg befinden. • Überprüfe alle verwendeten Kabel. • Überprüfe die verwendete Gitarre und tausche sie testweise gegen eine andere. •...
- Seite 11 (TRS) plug only! Sleeve: Ground, GND Alle in dieser Bedienungsanleitung enthaltenen Informationen sind zum Zeitpunkt der Veröffentlichung korrekt. Aufgrund unseres Strebens nach konstanter Verbesserung und Entwicklung, behält sich ENGL AMPLIFICATION Änderungen von Angaben und Spezifikationen ohne vorheriger Ankündigung vor. E600_E606-BA-2-03/22...
- Seite 12 www.engl-amps.com...
