Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
s

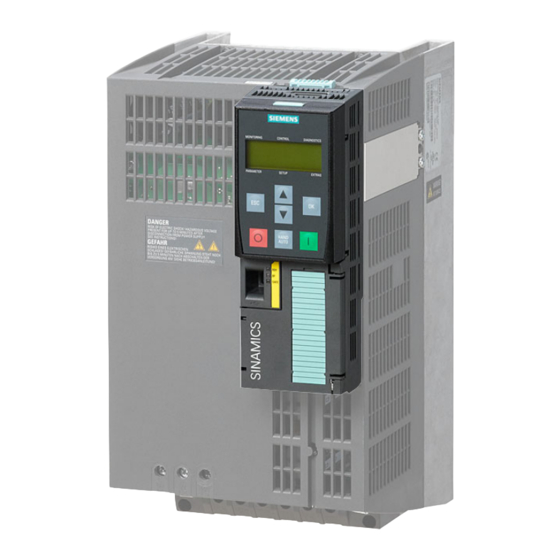

SINAMICS
SINAMICS G120
Control Units CU240B-2/CU240E-2
Listenhandbuch
Ausgabe
04/2014
Answers for industry.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens CU240B-2

Inhaltszusammenfassung für Siemens CU240B-2

  • Seite 1 SINAMICS SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch Ausgabe 04/2014 Answers for industry.

  • Seite 3: Control Units

    Grundlegende Sicherheitshinweise Parameter SINAMICS Funktionspläne SINAMICS G120 Störungen und Warnungen Control Units CU240B-2/CU240E-2 Anhang Listenhandbuch Index Gültig für Control Units Firmware-Version CU240B-2 CU240B-2_DP CU240E-2 CU240E-2_DP CU240E-2_DP_F CU240E-2_F CU240E-2_PN CU240E-2_PN_F 04/2014 A5E33839529A AA...

  • Seite 4: Qualifiziertes Personal

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 5 Safety Integrated PROFIsafe ..........SINAMICS G120 Control Units CU240B-2/CU240E-2...
  • Seite 6 Index ................SINAMICS G120 Control Units CU240B-2/CU240E-2...

  • Seite 7: Grundlegende Sicherheitshinweise

    Grundlegende Sicherheitshinweise Inhalt Allgemeine Sicherheitshinweise Industrial Security SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 8 Durch fehlerhafte oder veränderte Parametrierung können Fehlfunktionen an Maschinen auftreten, die zu Körperverletzungen oder Tod führen können. • Schützen Sie die Parametrierungen vor unbefugtem Zugriff. • Beherrschen Sie mögliche Fehlfunktionen durch geeignete Maßnahmen (z. B. NOT-HALT oder NOT-AUS). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 9: Industrial Security

    Siemens empfiehlt, sich unbedingt regelmäßig über Produkt-Updates zu informieren. Für den sicheren Betrieb von Produkten und Lösungen von Siemens ist es erforderlich, geeignete Schutzmaßnahmen (z. B. Zellenschutzkonzept) zu ergreifen und jede Komponente in ein ganzheitliches Industrial Security-Konzept zu integrieren, das dem aktuellen Stand der Technik entspricht.
  • Seite 10 1 Grundlegende Sicherheitshinweise 1.2 Industrial Security SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 11 Parameter Inhalt Übersicht zu den Parametern Liste der Parameter Parameter für Datensätze BICO-Parameter (Konnektoren/Binektoren) Parameter für Schreibschutz und Know-how-Schutz Schnellinbetriebnahme (p0010 = 1) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 12: Grundsätzlicher Aufbau Der Parameterbeschreibungen

    - - - - - - - - - - - - Ende Beispiel - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - Die einzelnen Informationen werden nachfolgend genauer beschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 13: Parameternummer

    Die Felder "Min", "Max" und "Werkseinstellung" werden mit einem Strich "-" und der dazugehörigen Einheit in eckigen Klammern angegeben. Hinweis Die Liste der Parameter kann Parameter enthalten, die in den Expertenlisten der jeweiligen Inbetriebnahme-Software nicht sichtbar sind (z. B. Parameter für Tracefunktion). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 14: Cu240E-2 Mit Profibus-Schnittstelle Und Erweiterter Integrierter Sicherheitsfunktionen

    CU240E-2 mit PROFIBUS-Schnittstelle CU240E-2_DP CU240E-2_DP_F CU240E-2 mit PROFIBUS-Schnittstelle und erweiterter integrierter Sicherheitsfunktionen CU240E-2_F CU240E-2 mit erweiterter integrierter Sicherheitsfunktionen CU240E-2_PN CU240E-2 mit PROFINET-Schnittstelle CU240E-2_PN_F CU240E-2 mit PROFINET-Schnittstelle und erweiterter integrierter Sicherheitsfunktionen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 15: Zugriffsstufe

    Power Module und Motor. Die Werte unter "Werkseinstellung“ entsprechen in diesem Fall nicht den tatsächlichen Werten, da diese erst während der Inbetriebnahme ermittelt werden. Dieses gilt auch für die Motorparameter. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 16 BO: Integer16 – – – BO: Integer32 – – – BO: FloatingPoint32 – – – – Legende: BICO-Verschaltung erlaubt –: BICO-Verschaltung nicht erlaubt rxxxx: BICO-Verschaltung nur für den angegebenen CO-Parameter erlaubt SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 17: Normierung

    Angabe der Bezugsgröße, mit der ein Signalwert bei einer BICO-Verschaltung automatisch umgerechnet wird. Es gibt folgende Bezugsgrößen: • p2000 ... p2006: Bezugsdrehzahl, Bezugsspannung, usw. • PERCENT: 1.0 = 100 % • 4000H: 4000 hex = 100 % SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 18: Einheitengruppe Und Einheitenwahl

    Datensätze können nur bei p0010 = 15 angelegt und gelöscht werden. Hinweis Informationen zu den Datensätzen entnehmen Sie folgender Literatur: Betriebsanleitung SINAMICS G120 Frequenzumrichter mit den Control Units CU240B-2 und CU240E-2. Einheitengruppe und Einheitenwahl Die standardmäßige Einheit eines Parameters ist nach den Werten für "Min", "Max" und "Werkseinstellung"...
  • Seite 19 Die einstellbaren Werte und die technologischen Einheiten sind in p0595 dargestellt. Funktionsplan Der Parameter ist in diesem Funktionsplan aufgeführt. Im Plan wird die Struktur der Funktion und der Zusammenhang dieses Parameters mit anderen Parametern dargestellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 20: Beschreibung

    Der Einstellbereich und die Einheit gilt für alle Indizes. • Werkseinstellung: Bei gleicher Werkseinstellung aller Indizes wird stellvertretend Index 0 mit Einheit angegeben. Bei unterschiedlicher Werkseinstellung der Indizes werden alle Indizes einzeln mit Einheit aufgelistet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 21: Abhängigkeit

    Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Achtung Die Beschreibung dieses sicherheitstechnischen Hinweises befindet sich am Anfang dieses Handbuches, siehe "Rechtliche Hinweise" (Seite 4). Hinweis Informationen, die für den Anwender hilfreich sein können. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 22 Kommunikation (Feldbus) 2100 2139 Störungen und Warnungen 2140 2199 Signale und Überwachungen 2200 2359 Technologieregler 2360 2399 Staging, Hibernation 2500 2699 Lageregelung (LR) und Einfachpositionieren (EPOS) 2700 2719 Bezugswerte Anzeige SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 23 7789 NVRAM, Systemparameter 7800 7839 EEPROM Schreib-Lese-Parameter 7840 8399 Systeminterne Parameter 8400 8449 Echtzeituhr (RTC) 8500 8599 Daten- und Makroverwaltung 8600 8799 CAN-Bus 8800 8899 Communication Board Ethernet (CBE), PROFIdrive SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 24 10199 Safety Integrated 11000 11299 Freier Technologieregler 0, 1, 2 20000 20999 Freie Funktionsblöcke (FBLOCKS) 21000 25999 Drive Control Chart (DCC) 50000 53999 SINAMICS DC MASTER (Gleichstromregelung) 61000 61001 PROFINET SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 25 2 Parameter 2.2 Liste der Parameter Liste der Parameter Product: SINAMICS G120 CU240, Version: 4703500, Language: deu Objects: CU240B-2, CU240B-2_DP, CU240E-2, CU240E-2_DP, CU240E-2_DP_F, CU240E-2_F, CU240E-2_PN_F, CU240E-2 PN r0002 Antrieb Betriebsanzeige / Antr Betr_anzeige Zugriffsstufe: 2 Berechnet: - Datentyp: Integer16 Änderbar: - Normierung: - Dyn.
  • Seite 26 Berechnung der Regelungsparameter, wird p0010 automatisch auf 0 zurückgesetzt. p0010 = 3 dient zur späteren Inbetriebnahme von zusätzlichen Antriebsdatensätzen (Datensätze anlegen: siehe p0010 = 15). p0010 = 29, 39, 49: Nur für Siemens-interne Verwendung! p0010 Antrieb Inbetriebnahme Parameterfilter / Antr IBN Par_filt...
  • Seite 27 Berechnung der Regelungsparameter, wird p0010 automatisch auf 0 zurückgesetzt. p0010 = 3 dient zur späteren Inbetriebnahme von zusätzlichen Antriebsdatensätzen (Datensätze anlegen: siehe p0010 = 15). p0010 = 29, 39, 49: Nur für Siemens-interne Verwendung! p0010 Antrieb Inbetriebnahme Parameterfilter / Antr IBN Par_filt...
  • Seite 28 Ein Ändern ist bei r3996 = 0 wieder möglich. Mit Ausführen eines bestimmten Makros werden die entsprechend programmierten Einstellungen vorgenommen und wirksam. Hinweis: Standardmäßig vorhandene Makros sind in der technischen Dokumentation des jeweiligen Produkts beschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 29 Der Drehzahlistwert steht geglättet (r0021, r0022) und ungeglättet (r0063) zur Verfügung. Bei U/f-Steuerung wird in r0063[2] auch bei ausgeschalteter Schlupfkompensation eine aus der Ausgangsfrequenz und dem Schlupf berechnete mechanische Drehzahl angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 30: Co: Zwischenkreisspannung Geglättet / Vdc Glatt

    Die Messung einer Zwischenkreisspannung < 200 V liefert beim Power Module keinen gültigen Messwert. In diesem Fall wird bei angelegter externer 24-V-Spannungsversorgung im Anzeigeparameter ein Wert von ca. 24 V angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 31 Änderbar: - Normierung: p2002 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6799 Werkseinstellung - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige des geglätteten momentenbildenden Stromistwertes. Abhängigkeit: Siehe auch: r0078 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 32 - Angefordertes Moment = - M_soll gesamt - Aktuelle Momentengrenze = - M_max unten wirk (r1539) Bei aktueller Momentengrenze = 0 gilt: r0033 = 100 % Bei aktueller Momentengrenze < 0 gilt: r0033 = 0 % SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 33: Co: Leistungsteil Überlast I2T / Lt Überlast I2T

    Wird der I2t-Referenzstrom des Leistungsteils nicht überschritten, wird keine Überlast (0 %) angezeigt. Im anderen Fall wird der Grad der thermischen Überlast berechnet, wobei 100 % zur Abschaltung führt. Abhängigkeit: Siehe auch: p0290, p0294 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 34 Funktionsplan: - Werkseinstellung - [kWh] - [kWh] - [kWh] Beschreibung: Anzeige der Energiewerte an den Ausgangsklemmen des Leistungsteils. Index: [0] = Energiebilanz (Summe) [1] = Energie aufgenommen [2] = Energie zurückgespeist SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 35: Energieverbrauch Anzeige Zurücksetzen / Energieverbr Res

    Betrieb freigeben fehlt Nein Gleichstrombremsung Freigabe fehlt Nein Hochlaufgeber Freigabe fehlt Nein Hochlaufgeber Start fehlt Nein Sollwert Freigabe fehlt Nein AUS1 Freigabe intern fehlt Nein AUS2 Freigabe intern fehlt Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 36 - Das Leistungsteil keine Freigabe erteilt (z. B. weil Zwischenkreisspannung zu klein). - Die Haltebremse Öffnungszeit (p1216) noch nicht abgelaufen ist. - Der Schlafmodus aktiv ist. Bit 26 = 1 (Freigabe fehlt), wenn: - Der Antrieb nicht betriebsfähig ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 37 - Sicherheitsfunktionen freigegeben sind und STO aktiv ist. STO über Onboard-Klemmen angewählt: - Die Impulsfreigabe über fehlersichere Digitaleingänge fehlt. STO über PROFIsafe angewählt: - Eine sicherheitsrelevante Meldung mit Reaktion STOP A steht an. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 38 Drehzahlregleroptimierung (Schwingungstest) 140: Berechnung Drehzahlreglereinstellung 150: Messung Trägheitsmoment 170: Messung Magnetisierungsstrom und Sättigungskennlinie 195: Messung q-Streuinduktivität (Teil 1) 200: Drehende Messung angewählt 220: Identifizierung Streuinduktivität 230: Identifizierung Rotorzeitkonstante 240: Identifizierung Ständerinduktivität SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 39: Co/Bo: Befehlsdatensatz Cds Wirksam / Cds Wirksam

    I, M, P-Grenze erreicht Nein Motorhaltebremse offen Nein Warnung Übertemperatur Motor Nein Motor dreht vorwärts Nein Warnung Überlast Umrichter Nein Achtung: Die Signalquellen der PROFIdrive-Zustandswort Verschaltung werden durch p2080 festgelegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 40: Co/Bo: Zustandswort 2 / Zsw

    Bit 06: r2197 Bit 4 Bit 07: r2197 Bit 9 Bit 08: r2197 Bit 10 Bit 09: r1199 Bit 2 (negiert) Bit 10: r2349 Bit 10 Bit 11: r2349 Bit 11 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 41: Co/Bo: Zusatz Steuerwort / Zusatz Stw

    Festsollwert Bit 1 Nein Festsollwert Bit 2 Nein Festsollwert Bit 3 Nein DDS Anwahl Bit 0 Nein DDS Anwahl Bit 1 Nein Technologieregler Freigabe Nein Gleichstrombremsung Freigabe Nein Statik Freigabe Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 42: Co/Bo: Zustandswort Regelung / Zsw Regelung

    Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige und BICO-Ausgang für das Zustandswort der Regelung. Bitfeld: Signalname 1-Signal 0-Signal Initialisierung beendet Nein Entmagnetisierung abgeschlossen Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 43: Co: Drehzahlsollwert Vor Sollwertfilter / N_Soll Vor Filter

    Der Drehzahlistwert r0063[0] wird zusätzlich mit p0045 geglättet in r0063[1] angezeigt. Die aus Ausgangsfrequenz und Schlupffrequenz berechnete Drehzahl (r0063[2]) kann nur im stationären Zustand mit dem Drehzahlistwert (r0063[0]) verglichen werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 44 - [Aeff] - [Aeff] Beschreibung: Anzeige des Betrages des Stromistwertes. Index: [0] = Ungeglättet [1] = Geglättet mit p0045 Abhängigkeit: Siehe auch: r0027 Achtung: Der Wert wird mit der Stromreglerabtastzeit aktualisiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 45: Co: Zwischenkreisspannung Istwert / Vdc Istw

    Anzeige der maximalen Ausgangsspannung. Abhängigkeit: Die maximale Ausgangsspannung hängt von der aktuellen Zwischenkreisspannung (r0070) und vom maximalen Aussteuergrad (p1803) ab. Hinweis: Mit steigender (motorischer) Motorbelastung sinkt die maximale Ausgangsspannung aufgrund reduzierter Zwischenkreisspannung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 46 Einheitengruppe: 6_2 Einheitenwahl: p0505 Funktionsplan: 5700, 5714, 5730, 6700, 6714, 6799 Werkseinstellung - [Aeff] - [Aeff] - [Aeff] Beschreibung: Anzeige und Konnektorausgang für den feldbildenden Stromistwert (Id_ist). Abhängigkeit: Siehe auch: r0029 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 47 Einheitenwahl: - Funktionsplan: 8012 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige der Momentenausnutzung in Prozent. Die Momentenausnutzung ergibt sich aus dem angeforderten geglätteten Moment bezogen auf die Momentengrenze. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 48 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des aktuellen Wirkleistungsfaktors. Dieser Wert bezieht sich auf die elektrische Leistung der Grundwellensignale an den Ausgangsklemmen des Umrichters. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 49: Cu Erkennung Über Led / Cu Erkennung Led

    Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Erkennung der Control Unit über LED. Hinweis: Während p0124 = 1 blinkt die LED READY an der Control Unit grün/orange oder rot/orange mit 2 Hz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 50: Befehlsdatensätze (Cds) Anzahl / Cds Anzahl

    Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der Version des Bootloaders. Index 0: Anzeige der Version des Bootloaders. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 51 Datentyp: Integer16 Änderbar: - Normierung: - Dyn. Index: PDS Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des gefundenen Leistungsteiltyps. Wert: MICROMASTER 440 MICROMASTER 411 MICROMASTER 410 MICROMASTER 436 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 52: Leistungsteil Hardware-Eigenschaften / Lt Hw-Eigensch

    Die Überlasten der Lastspiele gelten unter der Voraussetzung, dass vor und nach der Überlast der Umrichter mit seinem Grundlaststrom betrieben wird. Hierbei liegt eine Lastspieldauer von 300 s zugrunde. Wert: Lastspiel mit hoher Überlast für Vektorantriebe Lastspiel mit leichter Überlast für Vektorantriebe Abhängigkeit: Siehe auch: r3996 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 53 Anzeige des Bemessungsstroms des Leistungsteils für verschiedene Lastspiele. Index: [0] = Bemessungswert [1] = Lastspiel mit leichter Überlast [2] = Lastspiel mit hoher Überlast [3] = Reserviert [4] = Reserviert Abhängigkeit: Siehe auch: p0205 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 54 Dyn. Index: - Einheitengruppe: 14_6 Einheitenwahl: p0100 Funktionsplan: - Werkseinstellung 0.00 [kW] 20000.00 [kW] 0.00 [kW] Beschreibung: Einstellung der Bremsleistung des angeschlossenen Bremswiderstands. Abhängigkeit: Siehe auch: p1127, p1240, p1280, p1531 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 55 Ist ein Filtertyp nicht auswählbar, so ist dieser Filtertyp für das Leistungsteil nicht zugelassen. p0230 = 1: Leistungsteile mit Ausgangsdrossel sind auf Ausgangsfrequenzen von 150 Hz eingeschränkt. p0230 = 3: Leistungsteile mit Sinusfilter sind auf Ausgangsfrequenzen von 200 Hz eingeschränkt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 56: Leistungsleitung Länge Maximal / Leitung Länge Max

    Bei Verlassen der Schnellinbetriebnahme über p3900 = 1 wird der Parameterwert auf den Wert des definierten SIEMENS-Filters oder auf Null gesetzt. Deshalb ist der Parameterwert eines Fremdfilters erst außerhalb der Inbetriebnahme (p0010 = 0) einzugeben und anschließend die Reglerberechnung (p0340 = 3) durchzuführen.

  • Seite 57: Erdschlussüberwachung Schwellen / Erdschluss Schw

    Achtung: Wird die thermische Überlastung des Leistungsteils durch die ergriffene Maßnahme nicht ausreichend reduziert, so erfolgt immer eine Abschaltung. Dadurch wird das Leistungsteil unabhängig von der Einstellung dieses Parameters geschützt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 58: Leistungsteil Warnung Bei I2T-Überlast / Lt I2T Warnschw

    - Der Lüfter kann gegebenenfalls länger als eingestellt nachlaufen (z. B. bei zu hoher Kühlkörpertemperatur). - Bei Werten kleiner 1 s wird eine Nachlaufzeit von 1 s für den Lüfter wirksam. - Beim Leistungsteil PM230 mit Baugröße D - F ist der Parameter unwirksam. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 59: Motortyp Auswahl / Motortyp Ausw

    Nach dem ersten Hochlauf der Control Unit oder bei Werkseinstellung einstellen wird der Motortyp automatisch auf Asynchronmotor (p0300 = 1) vorbelegt. Wenn kein Motortyp ausgewählt wird (p0300 = 0) kann die Antriebsinbetriebnahme nicht verlassen werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 60: Motorcodenummer Auswahl / Motorcodenr Ausw

    Bei Auswahl eines Listenmotors (p0300 >= 100) kann die Antriebsinbetriebnahme nur verlassen werden, wenn eine Codenummer ausgewählt wird. Wird auf einen Nicht-Listenmotor gewechselt, so ist die Motorcodenummer zurückzusetzen (p0301 = 0). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 61 Wird p0306 innerhalb der Schnellinbetriebnahme (p0010 = 1) geändert, wird der Maximalstrom p0640 passend vorbelegt. Hinweis: Bei mehr als 10 gleicher parallelgeschalteter Motoren ist nur noch Betrieb mit U/f-Kennlinie sinnvoll. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 62 650.00 [Hz] 0.00 [Hz] Beschreibung: Einstellung der Motor-Bemessungsfrequenz (Typenschild). Abhängigkeit: Die Anzahl der Polpaare (r0313) wird bei Änderung des Parameters automatisch neu berechnet (zusammen mit p0311), falls p0314 = 0 ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 63: Motor-Polpaarzahl Aktuell (Oder Berechnet) / Mot Polpaarz Akt

    (p0310) und Bemessungsdrehzahl (p0311) berechnet. Siehe auch: p0307, p0310, p0311, p0314 Hinweis: Die Polpaarzahl wird bei der automatischen Berechnung auf den Wert 2 gesetzt, wenn Bemessungsdrehzahl oder Bemessungsfrequenz Null sind. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 64 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 0.000 [Aeff] 5000.000 [Aeff] 0.000 [Aeff] Beschreibung: Asynchronmotoren: Einstellung des Motor-Bemessungsmagnetisierungsstroms. Bei p0320 = 0.000 wird der Magnetisierungsstrom intern berechnet und in r0331 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 65 Der Wert wird automatisch bei folgenden Ereignissen vorbelegt: - Bei p0325 = 0 und automatischer Berechnung der Regelungsparameter (p0340 = 1, 2, 3). - Bei der Schnellinbetriebnahme (p3900 = 1, 2, 3). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 66 Ist p0329 zu klein, um die Pollage (bei p1980 = 1) zu ermitteln, muss p0323 zuvor parametriert werden und deutlich größer sein als p0329. Siehe auch: p0325, p1980, r1984, r1985, r1987 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 67 Einheitengruppe: 7_4 Einheitenwahl: p0100 Funktionsplan: - Werkseinstellung - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige des Motor-Bemessungsdrehmoments. Abhängigkeit: IEC-Antriebe (p0100 = 0): Einheit Nm NEMA-Antriebe (p0100 = 1): Einheit lbf ft SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 68 Beschreibung: Einstellung zum automatischen Berechnen von Motorparametern sowie von U/f-Steuerungs- und Regelungsparametern aus Typenschilddaten. Wert: Keine Berechnung Berechnung vollständig Berechnung Ersatzschaltbildparameter Berechnung Regelungsparameter Berechnung Reglerparameter Berechnung technologischer Begrenzungen und Schwellwerte SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 69 Damit wird zusammen mit p0341 die Bemessungsanlaufzeit des Motors bei Vektorantrieb berechnet. Siehe auch: p0341, r0345, p1498 Hinweis: Das Produkt p0341 * p0342 wird bei der automatischen Berechnung des Drehzahlreglers berücksichtigt (p0340 = 4). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 70: Motor-Masse (Für Thermisches Motormodell) / Mot-Masse Th Mod

    0 s eingestellt werden (interne Begrenzung: 0.1 * r0384). Für permanenterregte Synchronmaschinen und Vektorregelung hängt der Wert von der Statorzeitkonstante (r0386) ab. Hier legt er die Dauer für den Stromaufbau bei geberlosem Betrieb direkt nach der Impulsfreigabe fest. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 71 Einstellung des Läufer-/Sekundärteilwiderstands des Motors bei Umgebungstemperatur p0625. Der Parameterwert wird automatisch mit Hilfe des Motormodells berechnet (p0340 = 1, 2) oder über die Motordatenidentifikation (p1910) bestimmt. Abhängigkeit: Siehe auch: p0625 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 72 Wird die Läuferstreuinduktivität (p0358) bei Asynchronmotoren außerhalb der Inbetriebnahme (p0010 > 0) verändert, so wird die Hauptinduktivität (p0360) automatisch entsprechend der neuen EMK (r0337) angepasst. Danach empfiehlt es sich, die Messung der Sättigungskennlinie zu wiederholen (p1960). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 73 Siehe auch: p0367 Hinweis: Bei Asynchronmotoren entspricht p0363 = 100 % dem Motornennfluss. Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor eingestellt ist (p0300). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 74 Für die Magnetisierungsströme gilt: p0366 < p0367 < p0368 < p0369 Siehe auch: p0362 Hinweis: Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor eingestellt ist (p0300). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 75 Für die Magnetisierungsströme gilt: p0366 < p0367 < p0368 < p0369 Siehe auch: p0365 Hinweis: Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor eingestellt ist (p0300). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 76 Anzeige des Nenn-Läuferwiderstandes des Motors bei Nenntemperatur. Die Nenntemperatur ist dabei die Summe aus p0625 und p0628. Abhängigkeit: Siehe auch: p0628 Hinweis: Bei Synchronmotoren (p0300 = 2xx) wird der Parameter nicht verwendet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 77 Hinweis: Der Wert berechnet sich aus der Summe aller Streuinduktivitäten (p0233, p0356, p0358) dividiert durch die Summe aller Motorwiderstände (p0350, p0352, p0354). Die Temperaturadaption der Widerstände wird dabei nicht berücksichtigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 78: Absolutwertgeber Linear Messschritte Auflösung / Geb Abs Messschr

    Signalname 1-Signal 0-Signal DI 3 (Kl. 8) Invertiert Nicht invertiert Abhängigkeit: Siehe auch: p0580 Hinweis: Das Invertieren der Messtaster hat keine Auswirkung auf die Statusanzeigen der Digitaleingänge (r0721, r0722, r0723). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 79: Technologische Anwendung (Applikation) / Tec Anwendung

    - p1574 = 2 V - p1750.2 = 0 - p1802 = 4 (RZM/FLB ohne Übersteuerung) (PM240: p1802 = 0) - p1803 = 106 % (PM260: p1803 = 103 %) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 80: Einheitensystem Auswahl / Einheitensys Ausw

    Bezugswertberechnung automatisch wieder aktiviert. Hinweis: Zu Wert = 0: Die automatische Berechnung (p0340, p3900) überschreibt die Bezugsparameter. Zu Wert = 1: Die automatische Berechnung (p0340, p3900) überschreibt nicht die Bezugsparameter. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 81: Messtaster Eingangsklemme / Mt Eingangsklemme

    Wenn vor Ablauf der maximalen Messzeit kein neuer Puls auftritt, wird der Drehzahlistwert in r0586 zu Null gesetzt. Mit dem nächsten Puls wird diese Zeitstufe neu gestartet. Abhängigkeit: Siehe auch: r0586 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 82: Co: Messtaster Pulszähler / Mt Pulszähler

    Werkseinstellung CU240E-2_PN_F CU240E-2 PN Beschreibung: Anzeige der Anzahl der bisher aufgetretenen Messimpulse. Abhängigkeit: Siehe auch: p0580 Hinweis: Nach Erreichen von 4294967295 (2^32 - 1) beginnt der Zähler wieder bei 0. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 83: Technologische Einheit Auswahl / Tech Einh Auswahl

    1 bezogen dimensionslos °C ltr/s m³/s ltr/min m³/min ltr/h m³/h kg/s kg/min kg/h t/min °F gallon/s inch³/s gallon/min inch³/min gallon/h inch³/h lb/s lb/min lb/h lbf ft 1/min parts/min ft³/s ft³/min SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 84: Technologische Einheit Bezugsgröße / Tech Einh Bezugsgr

    Nach Überschreiten der Warnschwelle wird die Warnung A07910 ausgegeben und das Zeitglied (p0606) gestartet. Wenn die Verzögerungszeit abgelaufen ist und die Warnschwelle zwischenzeitlich nicht unterschritten wurde, wird die Störung F07011 ausgegeben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 85 Funktionsplan: 8016 Werkseinstellung 0.000 [s] 600.000 [s] 0.100 [s] Beschreibung: Einstellung der Zeitstufe zwischen der Ausgabe von Warnung und Störung bei einem Temperatursensorfehler. Beim Vorliegen eines Sensorfehlers wird diese Zeitstufe gestartet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 86: Motorübertemperatur Reaktion / Mot Temp Reakt

    Schreibschutzes sind die Informationen in p0300 zu beachten. Bei Verlassen der Inbetriebnahme wird p0612 überprüft und gegebenenfalls auf einen zur Motorleistung passenden Wert vorbelegt, wenn kein Temperatursensor parametriert wurde (siehe p0601). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 87 Dieses Bit dient zum Aktivieren/Deaktivieren des Motortemperaturmodells bei Asynchronmotoren. Zu Bit 02: Dieses Bit dient zum Aktivieren/Deaktivieren des Motortemperaturmodells bei Motoren 1FK7 geberlos. Das Motortemperaturmodell 3 kann nicht mit einem anderen Motortemperaturmodell gleichzeitig aktiviert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 88 Der Ständerwiderstand wird mit Hilfe der Temperatur in r0035 adaptiert. Die Läufertemperatur zur Adaption des Läuferwiderstands wird gegebenenfalls aus der Ständertemperatur (r0035) wie folgt berechnet: theta_R = (r0628 + r0625) / (r0627 + r0625) * r0035 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 89 Der Parameter p0622 wird intern auf die Aufmagnetisierungszeit p0346 begrenzt, so dass p0346 bei der Identifikation die maximal mögliche Aufmagnetisierungszeit darstellt. Die gesamte Messdauer (Aufmagnetisierung und Messeinschwingzeit und Messzeit) ist dann immer größer als p0346. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 90: Rs-Identifikation Ständerwiderstand Nach Wiedereinschalten / Rs-Id Rs N Einsch

    Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis: Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor eingestellt ist (p0300). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 91 Datentyp: FloatingPoint32 Änderbar: - Normierung: p2006 Dyn. Index: MDS Einheitengruppe: 21_1 Einheitenwahl: p0505 Funktionsplan: 8017 Werkseinstellung - [°C] - [°C] - [°C] Beschreibung: Anzeige der Rotortemperatur des Motortemperaturmodells (Modell 2). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 92 Da der Parameter Bestandteil der Schnellinbetriebnahme ist (p0010 = 1), wird er bei Änderung von p0305 passend vorbelegt. Die Stromgrenze p0640 wird auf r0209 begrenzt. Die resultierende Stromgrenze wird in r0067 angezeigt. r0067 wird gegebenenfalls noch durch das thermische Modell des Leistungsteils reduziert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 93 Der Betriebsstundenzähler läuft nur beim Antriebsdatensatz 0 und 1 (Drive Data Set, DDS). Wenn der Temperaturwächter nicht vorhanden ist, dann auf Festwert verschalten. Zu Index 3: Bei verschaltetem Binektoreingang wird die Vorladung unabhängig von der Größe der Vorladeschwelle eingeschaltet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 94: Cu Eingänge Und Ausgänge Anzahl / Cu I/O Anzahl

    DI 5 (Kl. 17) High DI 11 (Kl. 3, 4) AI 0 High DI 12 (Kl. 10, 11) AI 1 High Hinweis: AI: Analog Input (Analogeingang) DI: Digital Input (Digitaleingang) Kl: Klemme SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 95: Co/Bo: Cu Digitaleingänge Status / Cu Di Status

    Funktionsplan: 2020, 2030, 2031, 2100, 2119, 2120, 2130, 2131, 2132, 2133 Werkseinstellung Beschreibung: Anzeige des invertierten Status der Digitaleingänge. Bitfeld: Signalname 1-Signal 0-Signal DI 0 (Kl. 5) High DI 1 (Kl. 6) High SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 96 Einstellung der Signalquelle für die Klemme DO 0 (NO: Kl. 19 / NC: Kl. 18). Empfehlung: r0052.0 Einschaltbereit r0052.1 Betriebsbereit r0052.2 Betrieb freigegeben r0052.3 Störung wirksam r0052.4 Austrudeln aktiv (AUS2) r0052.5 Schnellhalt aktiv (AUS3) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 97 Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: DO: Digital Output (Digitalausgang) Kl: Klemme Relais-Ausgang: NO = normally open (Schließer), NC = normally closed (Öffner) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 98: Cu Digitalausgänge Status / Cu Do Status

    DO 0 (NO: Kl. 19 / NC: Kl. 18) High Hinweis: DO: Digital Output (Digitalausgang) Kl: Klemme Relais-Ausgang: NO = normally open (Schließer), NC = normally closed (Öffner) Die Invertierung über p0748 ist berücksichtigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 99: Cu Digitalausgänge Invertieren / Cu Do Inv

    DO 2 (NO: Kl. 24 / NC: Kl. 23) Invertiert Nicht invertiert Hinweis: DO: Digital Output (Digitalausgang) Kl: Klemme Relais-Ausgang: NO = normally open (Schließer), NC = normally closed (Öffner) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 100: Bo: Cu Analogeingänge Zustandswort / Cu Ai Zustandswort

    Anzeige des aktuellen bezogenen Eingangswerts der Analogeingänge. Die Signale werden beim Weiterverschalten auf die Bezugsgröße p200x und p205x bezogen. Index: [0] = AI0 (Kl 3/4) [1] = AI1 (Kl 10/11) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 101: Cu Analogeingänge Typ / Cu Ai Typ

    Dieser Parameter gibt die x-Koordinate (V, mA) des 1. Wertepaares der Kennlinie vor. Index: [0] = AI0 (Kl 3/4) [1] = AI1 (Kl 10/11) Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 102: Cu Analogeingänge Kennlinie Wert Y1 / Cu Ai Kennl Y1

    Die Drahtbruchüberwachung ist bei folgendem Typ des Analogeingangs aktiv: p0756[0...1] = 1 (Spannungseingang unipolar überwacht (+2 V ... +10 V)), Einheit [V] p0756[0...1] = 3 (Stromeingang unipolar überwacht (+4 mA ... +20 mA)), Einheit [mA] Siehe auch: p0756 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 103: Cu Analogeingänge Totzone / Cu Ai Totzone

    Einheitenwahl: - Funktionsplan: 9572 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des aktuellen bezogenen Ausgangswertes der Analogausgänge. Index: [0] = AO0 (Kl 12/13) [1] = AO1 (Kl 26/27) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 104: Cu Analogausgänge Betragsbildung Aktivieren / Cu Ao Betrag Akt

    = 0, 2 entspricht einem Stromausgang (p0774, p0778, p0780 werden in mA angezeigt). Wert: Stromausgang (0 mA ... +20 mA) Spannungsausgang (0 V ... +10 V) Stromausgang (+4 mA ... +20 mA) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 105: Cu Analogausgänge Kennlinie Wert X1 / Cu Ao Kennl X1

    [1] = AO1 (Kl 26/27) Abhängigkeit: Siehe auch: p0776 Achtung: Dieser Parameter wird beim Ändern von p0776 (Analogausgänge Typ) automatisch überschrieben. Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 106: Cu Analogausgänge Kennlinie Wert Y2 / Cu Ao Kennl Y2

    2221, 2255, 2256 Werkseinstellung 0000 0000 0000 0000 bin Beschreibung: Einstellung des Simulationsmodus für die Digitaleingänge. Bitfeld: Signalname 1-Signal 0-Signal DI 0 (Kl. 5) Simulation Klemmenauswertung DI 1 (Kl. 6) Simulation Klemmenauswertung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 107: Cu Digitaleingänge Simulationsmodus Sollwert / Cu Di Simul Sollw

    Die Simulation eines Digitaleinganges wird über p0795 angewählt. Siehe auch: p0795 Hinweis: Dieser Parameter wird bei der Datensicherung nicht gespeichert (p0971). AI: Analog Input (Analogeingang) DI: Digital Input (Digitaleingang) Kl: Klemme SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 108: Cu Analogeingänge Simulationsmodus Sollwert / Cu Ai Sim Sollw

    Wenn AI x als Spannungseingang parametriert ist (p0756), dann ist der Sollwert eine Spannung in V. Wenn AI x als Stromeingang parametriert ist (p0756), dann ist der Sollwert ein Strom in mA. Siehe auch: p0756, p0797 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 109: Datenübertragung Start / Datenübertr Start

    = 0 (Parametersicherung mit Einstellung 0 im Gerätespeicher als Quelle festlegen) p0804 = 2 (Datenübertragung von Gerätespeicher nach Speicherkarte starten) --> PS000xxx.ACX wird vom Gerätespeicher zur Speicherkarte übertragen und als PS022xxx.ACX abgelegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 110: Beschreibung

    Speicherkarte soll die Parametersicherung mit Einstellung 22 abgelegt werden. p0802 = 22 (Parametersicherung mit Einstellung 22 auf der Speicherkarte als Ziel festlegen) p0803 = 0 (Parametersicherung mit Einstellung 0 im Gerätespeicher als Quelle festlegen) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 111: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für das Sperren der Steuerungshoheit. Abhängigkeit: Siehe auch: r0807 Hinweis: Die Steuerungshoheit wird beispielsweise von der Inbetriebnahme-Software (Antriebssteuertafel) verwendet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 112: Bo: Steuerungshoheit Aktiv / Pcctrl Aktiv

    Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Der über die Binektoreingänge angewählte Befehlsdatensatz wird in r0836 angezeigt. Der aktuell wirksame Befehlsdatensatz wird in r0050 angezeigt. Das Kopieren eines Befehlsdatensatzes kann mit p0809 ausgeführt werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 113: Bi: Befehlsdatensatz-Anwahl Cds Bit 1 / Wahl Cds Bit

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 0 (Drive Data Set, DDS Bit 0). Abhängigkeit: Siehe auch: r0051, p0826, r0837 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 114: Bi: Antriebsdatensatz-Anwahl Dds Bit 1 / Wahl Dds Bit

    Eine Datensatzumschaltung wird nur bei nicht laufender Pollageidentifikation durchgeführt. Zu Bit 07: Eine Datensatzumschaltung wird nur bei nicht laufender drehender Messung durchgeführt. Zu Bit 08: Eine Datensatzumschaltung wird nur bei nicht laufender Motordatenidentifikation durchgeführt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 115: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    Bei Binektoreingang p0840 = 0-Signal wird die Einschaltsperre quittiert. Nur die einschaltende Signalquelle kann auch wieder ausschalten. Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 116 Bei Antrieb mit Drehmomentregelung (über p1501 aktiviert) gilt: - BI: p0840 = 0-Signal: Keine eigene Bremsreaktion, aber Impulslöschung bei Stillstandserkennung (p1226, p1227) Bei Antrieb mit Drehzahl-/Drehmomentregelung gilt: - BI: p0840 = 0/1-Signal: EIN (Impulsfreigabe möglich) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 117: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 1 / Aus2 S_Q

    - Kein AUS2 (Freigabe möglich) Vorsicht: Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang unwirksam. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 118: Bi: Kein Austrudeln/Austrudeln (Aus2) Signalquelle 2 / Aus2 S_Q

    Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Bei Antrieb mit Drehmomentregelung (über p1501 aktiviert) gilt: BI: p0848 = 0-Signal: - Keine eigene Bremsreaktion, aber Impulslöschung bei Stillstandserkennung (p1226, p1227). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 119: Bi: Kein Schnellhalt/Schnellhalt (Aus3) Signalquelle 2 / Aus3 S_Q

    Bei aktivierter "Steuerungshoheit von PC" ist dieser Binektoreingang wirksam. Hinweis: Bei Antrieb mit Drehmomentregelung (über p1501 aktiviert) gilt: BI: p0849 = 0-Signal: - Keine eigene Bremsreaktion, aber Impulslöschung bei Stillstandserkennung (p1226, p1227). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 120: Bi: Betrieb Freigeben/Betrieb Sperren / Betrieb Freigeben

    Einstellung der Signalquelle für den Befehl "Führung durch PLC/Keine Führung durch PLC". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 10 (STW1.10). BI: p0854 = 0-Signal Keine Führung durch PLC. BI: p0854 = 1-Signal Führung durch PLC. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 121 0-Signal: I-Anteil und Ausgang des Drehzahlreglers zu Null setzen. 1-Signal: Drehzahlregler freigeben. Abhängigkeit: Siehe auch: r0898 Hinweis: Bei Wegnahme von "Drehzahlregler freigeben" wird eine eventuell vorhandene Bremse geschlossen. Die Wegnahme von "Drehzahlregler freigeben" führt nicht zur Impulslöschung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 122: Bi: Haltebremse Unbedingt Schließen / Bremse Unbed Schl

    Der Zustand des Netzschützes wird in Abhängigkeit vom Signal BO: r0863.1 überwacht. Bei aktivierter Überwachung (BI: p0860 ungleich r0863.1) wird die Störung F07300 auch dann gemeldet, wenn das Schütz geschlossen ist, bevor eine Ansteuerung durch r0863.1 erfolgt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 123: Co/Bo: Antriebskopplung Zustands-/Steuerwort / Koppl Zsw/Stw

    0-Signal Hauptschütz bei STO geschlossen halten Nein Abhängigkeit: Siehe auch: p0867 Hinweis: Zu Bit 00: Nach Wegnahme der AUS1-Freigabe (Quelle von p0840) wird das Hauptschütz nach Ablaufen der Hauptschützhaltezeit geöffnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 124 Betriebsbereit Nein Betrieb freigegeben Nein Tippen aktiv Nein Kein Austrudeln aktiv AUS2 inaktiv AUS2 aktiv Kein Schnellhalt aktiv AUS3 inaktiv AUS3 aktiv Einschaltsperre aktiv Nein Antrieb bereit Nein Reglerfreigabe Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 125 Ist ein Wert ungleich 999 und somit ein Telegramm eingestellt, sind die im Telegramm enthaltenen Verschaltungen gesperrt. Die gesperrten Verschaltungen können erst nach Einstellen des Wertes 999 wieder geändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 126: Co: Störpufferänderungen Zähler / Störpufferänd

    Störnummer / Störnummer Zugriffsstufe: 2 Berechnet: - Datentyp: Unsigned16 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8050, 8060 Werkseinstellung Beschreibung: Dieser Parameter ist identisch mit r0945. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 127: Störfälle Zähler / Störfälle Anz

    Anzeige des entsprechenden Wertes für die Baudrate bei PROFIBUS. Wert: 9.6 kBit/s 19.2 kBit/s 93.75 kBit/s 187.5 kBit/s 500 kBit/s 1.5 MBit/s 3 MBit/s 6 MBit/s 12 MBit/s 31.25 kBit/s 45.45 kBit/s 255: Unbekannt SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 128 = 200 --> Zweiter Teil Firmware-Version (Vollständige Version: V04.03.02.00) Gerätetyp: r0964[1] = 6100 --> SINAMICS G120 CU240B-2_DP r0964[1] = 6103 --> SINAMICS G120 CU240B-2 r0964[1] = 6210 --> SINAMICS G120 CU240E-2_DP r0964[1] = 6211 --> SINAMICS G120 CU240E-2_PN r0964[1] = 6213 --> SINAMICS G120 CU240E-2 r0964[1] = 6220 -->...
  • Seite 129 Beim Speichervorgang werden nur die zum Speichern vorgesehenen Einstellparameter berücksichtigt. Wert: Inaktiv Antriebsobjekt speichern Nichtflüchtig speichern als Einstellung 10 Nichtflüchtig speichern als Einstellung 11 Nichtflüchtig speichern als Einstellung 12 Abhängigkeit: Siehe auch: p0970, p1960, r3996 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 130 Diese Liste besteht vollständig aus folgenden Parametern: r0980[0...299], r0981[0...299] ... r0989[0...299] Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 131 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der gegenüber der Werkseinstellung geänderten Parameter für diesen Antrieb. Abhängigkeit: Siehe auch: r0990, r0999 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 132 Analogsollwert + Motorpotenziometer Analogsollwert + Analogsollwert Analogsollwert + Drehzahlfestsollwert Analogsollwert + Feldbus Drehzahlfestsollwert + Kein Hauptsollwert Drehzahlfestsollwert + Motorpotenziometer Drehzahlfestsollwert + Analogsollwert Drehzahlfestsollwert + Drehzahlfestsollwert Drehzahlfestsollwert + Feldbus Feldbus + Kein Hauptsollwert SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 133 Feldbus + Motorpotenziometer Feldbus + Analogsollwert Feldbus + Drehzahlfestsollwert Feldbus + Feldbus 200: Analog output connection Abhängigkeit: Beim Ändern dieses Parameters werden folgende Einstellungen beeinflusst: Siehe auch: p1070, p1071, p1075, p1076 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 134 Analogsollwert 2 + Kein Hauptsollwert Analogsollwert 2 + Motorpotenziometer Analogsollwert 2 + Analogsollwert Analogsollwert 2 + Drehzahlfestsollwert Analogsollwert 2 + Feldbus Analogsollwert 2 + Analogsollwert 2 200: Analog output connection SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 135 Feldbus + Drehzahlfestsollwert Feldbus + Feldbus Feldbus + Analogsollwert 2 Analogsollwert 2 + Kein Hauptsollwert Analogsollwert 2 + Motorpotenziometer Analogsollwert 2 + Analogsollwert Analogsollwert 2 + Drehzahlfestsollwert Analogsollwert 2 + Feldbus SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 136 Dyn. Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3010 Werkseinstellung -210000.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung und Konnektorausgang für Drehzahlfestsollwert 4. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 137 Einstellung und Konnektorausgang für Drehzahlfestsollwert 8. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 138 Dyn. Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3010 Werkseinstellung -210000.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung und Konnektorausgang für Drehzahlfestsollwert 13. Abhängigkeit: Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 139 Einstellung der Werte für Drehzahlfestsollwert 1 ... 15 über p1001 ... p1015. Siehe auch: p1021, p1022, p1023, r1197 Hinweis: Ist kein Drehzahlfestsollwert ausgewählt (p1020 ... p1023 = 0, r1197 = 0), so ist r1024 = 0 (Sollwert = 0). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 140 Das Signal mit dem Hauptsollwert verschalten (CI: p1070 = r1024). Abhängigkeit: Auswahl des gewünschten Drehzahlfestsollwertes über p1020 ... p1023. Anzeige der Nummer des aktuellen Drehzahlfestsollwertes in r1197. Einstellung der Werte für Drehzahlfestsollwert 1 ... 15 über p1001 ... p1015. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 141 Beschleunigung weitergefahren. Je höher die Maximalbeschleunigung ist (je kleiner p1047), desto mehr verlängert sich die Hochlaufzeit gegenüber der eingestellten Hochlaufzeit. Zu Bit 03: 0: Nichtflüchtige Speicherung deaktiviert. 1: Sollwert für Motorpotenziometer wird nichtflüchtig gespeichert (bei Bit 00 = 1). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 142 Die Änderung des Sollwertes (CO: r1050) ist abhängig von der eingestellten Rücklaufzeit (p1048) und der Dauer des anliegenden Signals (BI: p1036). Abhängigkeit: Siehe auch: p1035 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 143: Bi: Motorpotenziometer Invertierung / Mop Inv

    Dyn. Index: DDS, p0180 Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3020 Werkseinstellung -210000.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung des Startwertes für das Motorpotenziometer. Dieser Startwert wird nach dem Einschalten des Antriebs wirksam. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 144: Bi: Motorpotenziometer Setzwert Übernehmen / Mop Setzw Übern

    Änderbar: - Normierung: p2000 Dyn. Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3020 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des wirksamen Sollwertes vor dem internen Hochlaufgeber des Motorpotenziometers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 145: Motorpotenziometer Rücklaufzeit / Mop Rücklaufzeit

    Einheitenwahl: - Funktionsplan: 3050 CU240E-2_DP Werkseinstellung CU240E-2 PN 1083[0] Beschreibung: Einstellung der Signalquelle für die Drehzahlgrenze der positiven Richtung am Hochlaufgebereingang. Hinweis: Bei einer Reduzierung der Begrenzung wirkt die AUS3-Rücklaufzeit (p1135). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 146: Ci: Drehzahlgrenze Hlg Negative Drehrichtung / N_Grenz Hlg Neg

    Über BI: p1055 oder BI: p1056 wird der Antrieb zum Tippen freigegeben. Der Befehl "EIN/AUS1" kann über BI: p0840 oder über BI: p1055/p1056 gegeben werden. Nur die Signalquelle die einschaltet kann auch wieder ausschalten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 147 Einheitenwahl: p0505 Funktionsplan: 3001, 3030 Werkseinstellung -210000.000 [1/min] 210000.000 [1/min] 150.000 [1/min] Beschreibung: Einstellung der Drehzahl für Tippen 1. Das Tippen (JOG) ist pegelgetriggert und erlaubt ein inkrementelles Verfahren des Motors. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 148 Beispiele: r1024: Drehzahlfestsollwert wirksam r1050: Motorpotenziometer Sollwert nach Hochlaufgeber Abhängigkeit: Siehe auch: p1071, r1073, r1078 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 149 Dyn. Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 3030 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des wirksamen Gesamtsollwertes. Der Wert zeigt die Addition des wirksamen Hauptsollwertes und Zusatzsollwertes an. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 150 Der Parameter wirkt begrenzend und ist Bezugsgröße für alle Hoch- und Rücklaufzeiten (z. B. Rücklauframpen, Hochlaufgeber, Motorpotenziometer). Da der Parameter Bestandteil der Schnellinbetriebnahme ist (p0010 = 1), wird er bei Änderung von p0310, p0311, p0322 passend vorbelegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 151 -210000.000 [1/min] 0.000 [1/min] -210000.000 [1/min] Beschreibung: Einstellung der Drehzahlgrenze für die negative Richtung. Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 152 Werkseinstellung 0.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung der Ausblenddrehzahl 3. Abhängigkeit: Siehe auch: p1091, p1092, p1094, p1101 Achtung: Ausblendbänder können gegebenenfalls durch nachgelagerte Begrenzungen im Sollwertkanal unwirksam werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 153: Ci: Ausblenddrehzahl Skalierung / N_Ausblend Skal

    < 580 [1/min] und 580 [1/min] <= r1114 <= 620 [1/min] --> r1119 = 580 [1/min] Bei Solldrehzahl von oben kommend gilt: r1170 > 620 [1/min] und 580 [1/min] <= r1114 <= 620 [1/min] --> r1119 = 620 [1/min] SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 154: Bi: Gesamtsollwert Auswahl / Gesamtsollw Ausw

    Datentyp: U32 / Binary Änderbar: T Normierung: - Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2505, 3040 Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Sperren der negativen Richtung. Abhängigkeit: Siehe auch: p1111 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 155: Bi: Richtung Positiv Sperren / Richt Pos Sperren

    Technologieregler nicht über p1113 invertiert werden, weil es dabei zu Sprüngen in der Drehzahl und zu Mitkopplungen im Regelkreis kommen kann. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 156: Co: Sollwert Nach Richtungsbegrenzung / Sollw Nach Begr

    Messung schneller beschleunigen als ursprünglich parametriert. Bei U/f-Steuerung und geberloser Vektorregelung (siehe p1300) ist eine Hochlaufzeit von 0 s nicht sinnvoll. Die Einstellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 157: Hochlaufgeber Rücklaufzeit / Hlg Rücklaufzeit

    Die Hochlaufzeit (p1120) wird intern auf diese minimale Zeit begrenzt. Abhängigkeit: Siehe auch: p1082 Hinweis: Die Einstellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. Bei Änderung der Maximaldrehzahl p1082 wird p1123 neu berechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 158 Einstellung der Zeit für die Anfangsverrundung beim Erweiterten Hochlaufgeber. Der Wert gilt für Hochlauf und Rücklauf. Hinweis: Die Rundungszeiten vermeiden eine abrupte Reaktion und verhindern schädliche Auswirkungen auf die Mechanik. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 159: Hochlaufgeber Verrundungstyp / Hlg Verrundungstyp

    Einstellung der Rampenrücklaufzeit von der Maximaldrehzahl bis zum Stillstand für den AUS3-Befehl. Abhängigkeit: Der Parameter wird abhängig von der Größe des Leistungsteils vorbelegt. Hinweis: Diese Zeit kann überschritten werden, wenn die maximale Zwischenkreisspannung erreicht wird. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 160 Änderbar: T Normierung: PERCENT Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 3060, 3070 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung der Rücklaufzeit des Hochlaufgebers. Abhängigkeit: Siehe auch: p1121 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 161: Bi: Hochlaufgeber Freigeben/Hochlaufgeber Sperren / Hlg Freigeben

    [2] 2090.5 [3] 2090.5 Beschreibung: Einstellung der Signalquelle für den Befehl "Hochlaufgeber fortsetzen/Hochlaufgeber einfrieren". Dieser Befehl entspricht beim PROFIdrive-Profile dem Steuerwort 1 Bit 5 (STW1.5). BI: p1141 = 0-Signal Hochlaufgeber einfrieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 162 Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Bei aktiviertem Funktionsmodul "Lageregelung" (r0108.3 = 1) wird dieser Binektoreingang standardmäßig wie folgt verschaltet: BI: p1142 = 0-Signal SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 163: Bi: Hochlaufgeber Setzwert Übernehmen / Hlg Setzw Übern

    Einheitenwahl: - Funktionsplan: 3060, 3070 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Setzwert beim Hochlaufgeber. Abhängigkeit: Die Signalquelle für die Übernahme des Setzwertes wird über Parameter eingestellt. Siehe auch: p1143 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 164: Hochlaufgeber Nachführung Intensität / Hlg Nachf Intens

    Änderbar: - Normierung: p2007 Dyn. Index: - Einheitengruppe: 39_1 Einheitenwahl: p0505 Funktionsplan: 3060, 3070 Werkseinstellung - [1/s²] - [1/s²] - [1/s²] Beschreibung: Anzeige der Beschleunigung des Hochlaufgebers. Abhängigkeit: Siehe auch: p1145 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 165 Anzeige des Drehzahlsollwertes nach Addition von Drehzahlsollwert 1 (p1155) und Drehzahlsollwert 2 (p1160). Abhängigkeit: Siehe auch: p1155, p1160 Hinweis: Der Wert wird nur bei r0899.2 = 1 (Betrieb freigegeben) korrekt angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 166: Co/Bo: Steuerwort Sollwertkanal / Stw Sollwertkanal

    Beschreibung: Anzeige des Zustandswortes für den Hochlaufgeber (HLG). Bitfeld: Signalname 1-Signal 0-Signal Hochlauf aktiv Nein Rücklauf aktiv Nein Hochlaufgeber aktiv Nein Hochlaufgeber gesetzt Nein Hochlaufgeber angehalten Nein Hochlaufgeber-Nachführung aktiv Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 167 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Freigeben der Funktion "Fangen". Abhängigkeit: Siehe auch: p1200 Hinweis: Die Rücknahme des Freigabesignals wirkt wie p1200 = 0. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 168 Wird mit dieser Voreinstellung der Motor nicht gefunden (z. B. bei Motoren, die durch aktive Lasten beschleunigt werden oder bei U/f-Steuerung und kleinen Drehzahlen), so empfiehlt es sich die Suchgeschwindigkeit zu verringern (p1203 vergrößern). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 169: Co/Bo: Fangen U/F-Steuerung Status / Fangen Uf Stat

    Anzeige und Konnektorausgang für den Status zur Überprüfung und Überwachung von Zuständen beim Fangen mit Vektorregelung. Bitfeld: Signalname 1-Signal 0-Signal Drehzahladaptionskreis Winkel festhalten Nein Drehzahladaptionskreis Verstärkung auf 0 Nein setzen Isd-Kanal freischalten Nein Drehzahlregelung ausgeschaltet Nein Querzweig eingeschaltet Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 170: Störungen Ohne Automatische Wiedereinschaltung / Stör Ohne Auto Wea

    Eine Änderung wird ausschließlich im Zustand "Initialisierung" (r1214.0) und "Warten auf Alarm" (r1214.1) übernommen. Bei anstehenden Fehlern kann der Parameter deshalb nicht geändert werden. Bei p1210 > 1 wird der Motor automatisch gestartet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 171: Wiedereinschaltautomatik Anlaufversuche / Wea Anlaufversuche

    Netzstörung und der Netzwiederkehr eine andere Störung auf, so führt deren Quittierung ebenfalls zur Dekrementierung des Anlaufzählers. Zu p1210 = 26: Der Anlaufzähler wird dann dekrementiert, wenn nach erfolgreicher Fehlerquittierung der Einschaltbefehl vorliegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 172 Wird der Startwert p1211 oder der Modus p1210 geändert, wird der Anlaufzähler sofort aktualisiert. Bei p1210 = 26 muss eine erfolgreiche Fehlerquittierung und der Einschaltbefehl innerhalb der Zeit in p1213[0] erfolgen. Sonst wird nach der eingestellten Zeit die Störung F07320 generiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 173: Co/Bo: Wiedereinschaltautomatik Status / Wea Status

    Bei aktiver Wiedereinschaltautomatik wird r1214.7 angezeigt, ansonsten die wirksame Störung r2139.3. Zu Bit 12 ... 15: Aktueller Stand des Anlaufzählers (binär codiert). Zu Bit 04 zusätzlich: Bei p1210 = 26 wird in diesem Zustand gewartet, bis der Einschaltbefehl vorliegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 174 Nach dem Ansteuern der Haltebremse (Öffnen) bleibt während dieser Zeit der Drehzahlsollwert Null anstehen. Danach wird der Drehzahlsollwert freigegeben. Empfehlung: Die Zeit sollte größer als die tatsächliche Öffnungszeit der Bremse eingestellt werden. Damit beschleunigt der Antrieb nicht bei geschlossener Bremse. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 175 Beim Bremsen mit AUS1 oder AUS3 wird nach Ablauf dieser Zeit Stillstand erkannt, nachdem die Solldrehzahl p1226 unterschritten hat (siehe auch p1145). Abhängigkeit: Der Parameter wird abhängig von der Größe des Leistungsteils vorbelegt. Siehe auch: p1226 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 176: Bi: Gleichstrombremsung Aktivierung / Dc-Brems Akt

    Die Funktion kann nur bei Asynchronmotoren (p0300 = 1) verwendet werden. Zu p1231 = 4: Sobald das Aktivierungskriterium erfüllt ist wird die Funktion aktiviert. - Die Funktion kann durch eine AUS2-Reaktion abgelöst werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 177: Gleichstrombremsung Zeitdauer / Dcbrk Zeitdauer

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7017 Werkseinstellung 0.0 [s] 3600.0 [s] 1.0 [s] Beschreibung: Einstellung der Zeitdauer für die Gleichstrombremsung (als Störreaktion). Abhängigkeit: Siehe auch: p1230, p1231, p1232, p1234, r1239 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 178: Co/Bo: Gleichstrombremsung Zustandswort / Dcbrk Zsw

    - Die Rücklaufzeiten werden automatisch erhöht. Kommt es trotz aktiviertem Vdc_max-Regler zu Überspannungsfehlern, so ist gegebenenfalls die Rücklaufzeit in p1121 zu erhöhen. - Eingangsspannung p0210 passend zur Anschlussspannung so klein wie möglich einstellen (dabei A07401 vermeiden). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 179 F07401), damit der Antrieb beim nächsten Einschalten nicht beschleunigt wird. Hinweis: Der Vdc_max-Regler wird erst wieder ausgeschaltet, wenn die Zwischenkreisspannung die Schwelle 0.95 * r1242 unterschreitet und der Reglerausgang Null ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 180 Beschreibung: Anzeige des Einschaltpegels für den Vdc_min-Regler (kinetische Pufferung). Hinweis: Der Vdc_min-Regler wird erst wieder ausgeschaltet, wenn die Zwischenkreisspannung die Schwelle 1.05 * p1246 überschreitet und der Reglerausgang Null ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 181 Einstellung der Nachstellzeit für den Regler der Zwischenkreisspannung (Vdc_min-Regler, Vdc_max-Regler). Abhängigkeit: Die wirksame Nachstellzeit ergibt sich unter Berücksichtigung von p1243 (Vdc_max-Regler Dynamikfaktor). Hinweis: p1251 = 0: Der Integralanteil ist deaktiviert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 182 Funktionsplan: - Werkseinstellung Beschreibung: Einstellung der Reaktion für den Vdc_min-Regler (kinetische Pufferung). Wert: Vdc stützen bis Unterspg., n<p1257 -> F07405 Vdc stützen bis Unterspg., n<p1257 -> F07405, t>p1255 -> F07406 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 183 - Vdc-Korrektur im Stromregler aktivieren (p1810.1 = 1) oder Vorhaltezeit des Reglers verkleinern (p1292, Faktor 0.5). Grundsätzlich wird in diesem Fall empfohlen, die Vektorregelung (p1300 = 20) zu verwenden (Vdc-Regler siehe p1240). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 184 F07401), damit der Antrieb beim nächsten Einschalten nicht beschleunigt wird. Hinweis: Der Vdc_max-Regler wird erst wieder ausgeschaltet, wenn die Zwischenkreisspannung die Schwelle 0.95 * r1282 unterschreitet und der Reglerausgang Null ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 185 Beschreibung: Anzeige des Einschaltpegels für den Vdc_min-Regler (kinetische Pufferung). Hinweis: Der Vdc_min-Regler wird erst wieder ausgeschaltet, wenn die Zwischenkreisspannung die Schwelle 1.05 * p1286 überschreitet und der Reglerausgang Null ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 186 Änderbar: U, T Normierung: - Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6320 Werkseinstellung 0 [ms] 1000 [ms] 10 [ms] Beschreibung: Einstellung der Vorhaltezeitkonstante für den Vdc-Regler (Regler für Zwischenkreisspannung). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 187 Vdc stützen bis Unterspg., n<p1297 -> F07405, t>p1295 -> F07406 Hinweis: Zu p1296 = 1: In p1135 ist eine Schnellhaltrampe ungleich Null einzugeben, damit es beim Auslösen von F07406 nicht zur Überstromabschaltung kommt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 188 Bei den Steuerungsbetriebsarten p1300 = 5 und 6 (Textilbereich) wird die Schlupfkompensation p1335, die Resonanzdämpfung p1338 und der Imax-Frequenzregler intern ausgeschaltet, um die Ausgangsfrequenz exakt einstellen zu können. Der Imax-Spannungsregler bleibt aktiviert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 189: U/F-Steuerung Konfiguration / U/F Konfig

    Stopfrequenz Hinweis: Zu Bit 03: Bei gesetztem Bit wird beim Stillsetzen des Antriebs die Startfrequenz der Motorhaltebremse auch dann nicht unterschritten, wenn die aktuelle Schlupffrequenz kleiner ist als die Startfrequenz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 190 Der Anfahrstrom durch die Spannungsanhebung wirkt nur bei U/f-Steuerung (p1300). Die Anhebungswerte werden miteinander kombiniert, wenn die permanente Spannungsanhebung (p1310) in Verbindung mit anderen Anhebungsparametern verwendet wird (Beschleunigungsanhebung (p1311), Spannungsanhebung für Anlauf (p1312)). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 191 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6301 Werkseinstellung - [Veff] - [Veff] - [Veff] Beschreibung: Anzeige der gesamten resultierenden Spannungsanhebung in Volt. r1315 = p1310 + p1311 + p1312 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 192: U/F-Steuerung Programmierbare Kennlinie Frequenz 1 / Uf Kennlinie F1

    10000.0 [Veff] 0.0 [Veff] Beschreibung: Die programmierbare Kennlinie für die U/f-Steuerung wird durch 4 Punkte und 0 Hz/p1310 festgelegt. Dieser Parameter gibt die Spannung des zweiten Punktes der Kennlinie vor. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 193: U/F-Steuerung Programmierbare Kennlinie Frequenz 3 / Uf Kennlinie F3

    Dieser Parameter gibt die Spannung des vierten Punktes der Kennlinie vor. Abhängigkeit: Auswahl der frei programmierbaren Kennlinie über p1300 = 3. Siehe auch: p1310, p1311, p1320, p1321, p1322, p1323, p1324, p1325, p1326 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 194: U/F-Steuerung Schlupfkompensation Startfrequenz / Schlupfkomp Start

    Werkseinstellung 0.00 [Hz] 3000.00 [Hz] 0.00 [Hz] Beschreibung: Einstellung der Startfrequenz der Schlupfkompensation. Hinweis: Bei p1334 = 0 wird die Startfrequenz der Schlupfkompensation automatisch auf 6 % der Motor-Bemessungsfrequenz eingestellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 195: Schlupfkompensation Skalierung / Schlupfkomp Skal

    Die Resonanzdämpfung dämpft Schwingungen des Wirkstroms, welche häufig im Leerlauf auftreten. Die Resonanzdämpfung ist in einem Bereich ab ungefähr 6 % der Motor-Bemessungsfrequenz (p0310) aktiv. Die Abschaltfrequenz wird durch p1349 bestimmt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 196 Datentyp: FloatingPoint32 Änderbar: - Normierung: p2000 Dyn. Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 6300 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige der effektiven Frequenzbegrenzung. Abhängigkeit: Siehe auch: p1340 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 197: Co: U/F-Steuerung Eco-Faktor Istwert / U/F Eco-Fakt Istw

    Oberhalb dieser Ausgangsfrequenz ist die Resonanzdämpfung nicht aktiv. Abhängigkeit: Siehe auch: p1338, p1339 Hinweis: Bei p1349 = 0 wird die Umschaltgrenze automatisch auf 95 % der Motornennfrequenz eingestellt, höchstens jedoch auf 45 Hz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 198: U/F-Steuerung Sanftanlauf / U/F Sanftanlauf

    Das Setzen der Startfrequenz beginnt nach der Aufmagnetisierung (siehe p0346, r0056.4) und endet nach Ablauf der Bremsen-Öffnungszeit (p1216) und dem Erreichen der Startfrequenz (p1334). Bei einem Setzwert von Null findet kein Setzvorgang statt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 199 Bei gesetztem Bit wird der I-Anteil des Drehzahlreglers beim Wechsel in den gesteuerten Betrieb festgehalten. Zu Bit 20: Das Beschleunigungsmodell für den Drehzahlsollwert ist nur bei geberloser Vektorregelung aktiv und wenn p1496 nicht Null ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 200: Flussregelung Konfiguration / Flussreg Konfig

    Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 0000 bin Beschreibung: Einstellung der Konfiguration für die Stromregelung und das Motormodell. Bitfeld: Signalname 1-Signal 0-Signal Stromregleradaption aktiv Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 201 Beschreibung: Anzeige und BICO-Ausgang für das Zustandswort des Stromreglers. Bitfeld: Signalname 1-Signal 0-Signal Stromregler aktiv Aktiv Nicht aktiv Id-Regelung I-Anteil Begrenzung Aktiv Nicht aktiv 6714 Spannungsbegrenzung Aktiv Nicht aktiv 6714 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 202 - Drehzahlsollwert 1 (p1155). - Drehzahlsollwert 2 (p1160). - Drehzahlsollwert für Drehzahlvorsteuerung (p1430). - Sollwert von DSC (bei DSC aktiv). - Sollwert über PC (bei Steuerungshoheit aktiv). Abhängigkeit: Siehe auch: r1119, p1155, p1160 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 203 Wird der obere Eckpunkt p1457 der Drehzahlregleradaption auf kleinere Werte eingestellt als der untere Eckpunkt p1456, so wird die Reglerverstärkung unterhalb von p1457 mit p1459 und oberhalb von p1456 mit p1458 adaptiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 204 Wird der obere Eckpunkt p1465 der Drehzahlregleradaption auf kleinere Werte eingestellt als der untere Eckpunkt p1464, so wird die Reglerverstärkung unterhalb von p1465 mit p1461 adaptiert. Damit lässt sich eine Adaption für kleine Drehzahlen realisieren, ohne die Reglerparameter zu verändern. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 205 Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6050 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung der P-Verstärkung des Drehzahlreglers. Damit ist die wirksame P-Verstärkung einschließlich der Adaptionen zusätzlich skalierbar. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 206 4) und endet nach Ablauf der Öffnungszeit p1216 der Bremsensteuerung. Bei einem Setzwert von null findet kein Setzvorgang statt. Wird p1351 als Signalquelle für den Drehmomentsetzwert genutzt, wird der Prozentwert bezogen auf das Bemessungsmoment (p2003) interpretiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 207 Normierung: PERCENT Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6040 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung des Integratorsetzwertes (p1478) des Drehzahlreglers. Abhängigkeit: Siehe auch: p1477, p1478 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 208 Bei aktivierter Beschleunigungsvorsteuerung des Drehzahlreglers (siehe p1496) ist die Auswahl p1488 = 1 nicht empfehlenswert, da dies zu Mitkopplungen führen kann. Stattdessen ist als Quelle der Statikrückführung das Ausgangssignal des Drehzahlreglers zu verwenden, auf dem sich in der Regel das Lastdrehmoment einstellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 209: Statikrückführung Skalierung / Statik Skal

    Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6020, 6031 Werkseinstellung 0.0 [%] 10000.0 [%] 0.0 [%] Beschreibung: Einstellung der Skalierung für die Beschleunigungsvorsteuerung des Drehzahl-/Geschwindigkeitsreglers. Abhängigkeit: Siehe auch: p0341, p0342 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 210 Analogsollwert + Kein Hauptsollwert Analogsollwert + Analogsollwert Analogsollwert + Feldbus Feldbus + Kein Hauptsollwert Feldbus + Analogsollwert Feldbus + Feldbus Abhängigkeit: Beim Ändern dieses Parameters werden folgende Einstellungen beeinflusst: Siehe auch: p1503, p1511 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 211 --> Der Feldbus (6) liefert den Hauptsollwert. Wert: Kein Hauptsollwert Analogsollwert Feldbus Analogsollwert 2 Analogsollwert + Kein Hauptsollwert Analogsollwert + Analogsollwert Analogsollwert + Feldbus Analogsollwert + Analogsollwert 2 Feldbus + Kein Hauptsollwert Feldbus + Analogsollwert SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 212: Bi: Drehzahl-/Drehmomentregelung Umschalten / N/M_Reg Umschalten

    Beschreibung: Einstellung der Signalquelle für die Umschaltung zwischen Drehzahl- und Drehmomentregelung. 0-Signal: Drehzahlregelung 1-Signal: Drehmomentregelung Abhängigkeit: Die Eingangskonnektoren zur Drehmomentaufschaltung sind durch p1511, p1512 und p1513 gegeben. Siehe auch: p1300 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 213: Bi: Trägheitsmomentschätzer Einfrieren / J_Schätzer Einfr

    Berechnet: - Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: p2003 Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6020, 6060 Werkseinstellung Beschreibung: Einstellung der Signalquelle für das Zusatzdrehmoment 1. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 214: Ci: Zusatzdrehmoment 1 Skalierung / M_Zusatz 1 Skal

    Einheitenwahl: - Funktionsplan: 6060 Werkseinstellung 0.00 [ms] 100.00 [ms] 4.00 [ms] Beschreibung: Einstellung der Glättungszeitkonstante des Beschleunigungsdrehmomentes. Hinweis: Die Beschleunigungsvorsteuerung wird gesperrt, wenn die Glättung auf den Maximalwert gesetzt wird. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 215 Einstellung der Signalquelle für die obere Drehmomentgrenze. Abhängigkeit: Siehe auch: p1520, p1521, p1523 Gefahr: Negative Werte, die sich aufgrund der Signalquelle und der Skalierung ergeben, können zum "Durchgehen" des Motors führen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 216: Co: Drehmomentgrenze Oben Skalierung / M_Max Oben Skal

    Funktionsplan: 6060, 6630, 6640 Werkseinstellung - [Nm] - [Nm] - [Nm] Beschreibung: Anzeige und Konnektorausgang für die untere Drehmomentgrenze von allen Drehmomentgrenzen ohne Offset. Abhängigkeit: Siehe auch: p1520, p1521, p1522, p1523, p1528, p1529 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 217: Ci: Drehmomentgrenze Oben Skalierung / M_Max Oben Skal

    Bei einem Bremswiderstand am Zwischenkreis (p0219 > 0) wird die generatorische Leistungsgrenze automatisch angepasst. Bei Leistungsteilen mit Rückspeisefähigkeit ist der Parameter auf den negativen Wert von r0206[2] begrenzt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 218 Anzeige und Konnektorausgang für die aktuelle wirksame untere Drehmomentgrenze. Hinweis: Die wirksame untere Drehmomentgrenze wird gegenüber der eingestellten unteren Drehmomentgrenze p1521 reduziert, wenn die Stromgrenze p0640 verkleinert oder der Bemessungsmagnetisierungsstrom des Asynchronmotors p0320 vergrößert wird. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 219: Ci: Drehmomentgrenze Oben Skalierung Ohne Offset / M_Max O Skal Ooffs

    Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6060 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung der unteren Drehmomentgrenze zur Begrenzung des Drehzahlreglerausgangs ohne Berücksichtigung der Strom- und Leistungsgrenzen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 220: Co: Trägheitsschätzer Lastmoment Drehrichtung Positiv / J_Schätzer M Pos

    340.28235E36 [Nm] 0.00 [Nm] Beschreibung: Anzeige und Konnektorausgang für das beobachtete Lastdrehmoment in positiver Drehrichtung. Der Trägheitsschätzer schätzt während einer konstanten Drehzahl das aufgenommene Lastdrehmoment. Abhängigkeit: Siehe auch: p1400, p1560, p1561 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 221: Co: Trägheitsschätzer Lastmoment Drehrichtung Negativ / J_Schätzer M Neg

    Im Bereich der Feldschwächung ist aufgrund begrenzter Spannungsstellmöglichkeiten mit Einschränkungen der Regelungsdynamik zu rechnen. Dies kann durch Vergrößerung der Spannungsreserve verbessert werden. Mit Vergrößerung der Reserve verringert sich die stationäre maximale Ausgangsspannung (r0071). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 222 Änderbar: U, T Normierung: - Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6722, 6724 Werkseinstellung 4 [ms] 5000 [ms] 15 [ms] Beschreibung: Einstellung der Glättungszeit für den Flusssollwert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 223: Feldschwächkennlinie Skalierung / Feldschw Skal

    10.0 Beschreibung: Einstellung der Proportionalverstärkung für den Flussregler. Hinweis: Der Wert wird bei der Erstinbetriebnahme automatisch motorabhängig vorbelegt. Bei Berechnung der Reglerparameter (p0340 = 4) wird dieser Wert neu berechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 224 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6714, 6723, 6724, 6725, 6726, 8018 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des wirksamen Flusssollwertes. Der Wert ist auf den Motor-Bemessungsfluss bezogen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 225 Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6721, 6722 Werkseinstellung 4 [ms] 10000 [ms] 40 [ms] Beschreibung: Einstellung der Glättungszeit für den Stromsollwert. Der Stromsollwert wird aus p1610 und p1611 generiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 226 Normierung: - Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 6714 Werkseinstellung 0.0 [%] 200.0 [%] 60.0 [%] Beschreibung: Einstellung der Skalierung der dynamischen Stromreglervorsteuerung für die drehmoment-/kraftbildende Stromkomponente Isq. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 227 Datentyp: FloatingPoint32 Änderbar: - Normierung: p2001 Dyn. Index: - Einheitengruppe: 5_1 Einheitenwahl: p0505 Funktionsplan: 6714 Werkseinstellung - [Veff] - [Veff] - [Veff] Beschreibung: Anzeige des Integralanteils des Isd-Stromreglers (flussbildender Strom, PI-Regler). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 228 Änderbar: - Normierung: p2001 Dyn. Index: - Einheitengruppe: 5_1 Einheitenwahl: p0505 Funktionsplan: - Werkseinstellung - [Veff] - [Veff] - [Veff] Beschreibung: Anzeige des aktuellen Ausgangs der Querkanalentkopplung für die q-Achse. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 229 Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 0.000 10.000 0.025 Beschreibung: Definiert die Verstärkung des Reglers zur Resonanzdämpfung bei Betrieb mit geberloser Vektorregelung im Bereich der Stromeinprägung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 230: Motormodell Fehlerschwellwert Kipperkennung / Motmod Schw Kipp

    Bit 7 = 1: Verwendung robuster Umschaltgrenzen zur Modellumschaltung (gesteuert/geregelt) bei generatorischem Betrieb (ASM). Bitfeld: Signalname 1-Signal 0-Signal Gesteuert anfahren Nein Gesteuert durch 0 Hz Nein Geregelter Betrieb bis Frequenz Null für Nein passive Lasten SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 231 Mit Bit 2 = 1 wird automatisch auch Bit 3 = 1 gesetzt. Eine manuelle Abwahl ist möglich und kann sinnvoll sein, wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS- Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik.
  • Seite 232 Mit Bit 2 = 1 wird automatisch auch Bit 3 = 1 gesetzt. Eine manuelle Abwahl ist möglich und kann sinnvoll sein, wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS- Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik.
  • Seite 233 Einstellung der Hysterese für die Umschaltdrehzahl des Motormodells bei geberlosem Betrieb. Abhängigkeit: Siehe auch: p1755 Hinweis: Der Parameterwert bezieht sich auf p1755. Sehr kleine Hysteresen können die Stabilität im Bereich der Umschaltdrehzahl gefährden, sehr große Hysteresen im Bereich des Stillstands. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 234: Motormodell Umschaltwartezeit Geregelt Gesteuert / Motmod T Ger Gest

    Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Asynchronmotor (ASM): Anzeige der bezogenen realen Regelabweichung für die Adaptionskreise des Motormodells. Permanenterregter Synchronmotor (PEM): Nicht verwendet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 235 Datentyp: FloatingPoint32 Änderbar: - Normierung: p2000 Dyn. Index: - Einheitengruppe: 3_1 Einheitenwahl: p0505 Funktionsplan: 6730 Werkseinstellung - [1/min] - [1/min] - [1/min] Beschreibung: Anzeige des I-Anteils des Reglers für die Drehzahladaption. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 236: Motormodell Kompensation Offsetspannung Alpha / Motmod Offs Komp A

    [0] = Umschaltrampe Motormodell [1] = Umschaltrampe Modellrückführung [2] = Umschaltrampe Frequenz null ASM geberlos [3] = Reserviert [4] = Reserviert [5] = Reserviert [6] = Umschaltrampe Motormodell PESM geberlos SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 237 Einschalten mit dem alten Winkel begonnen. Voraussetzung ist, dass sich der Motor während des ausgeschalteten Leistungsteils nicht dreht. Mit Bit 13 wird die Dauer der Pollageidentifikation verkürzt. Als Folge kann der Fehler des Polradwinkels geringfügig größer sein. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 238: Motormodell Rückführung Skalierung / Motmod Rückf Skal

    Datentyp: FloatingPoint32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung - [Hz] - [Hz] - [Hz] Beschreibung: Anzeige der Einschaltständerfrequenz/-primärteilfrequenz der Lh-Adaption beim Asynchronmotor (ASM). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 239: Motormodell Lh-Adaption Einschaltschlupf / Motmod Lh Fschlupf

    Wird p1800 während der Inbetriebnahme verändert (p0010 > 0), so kann es vorkommen, dass der alte Wert nicht mehr einstellbar ist. Das liegt daran, dass sich die dynamischen Grenzen von p1800 durch Parameter geändert haben, die in der Inbetriebnahme eingestellt wurden (z. B. p1082). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 240 Aussteuergrad über p1803 zu begrenzen (Vorbelegung p1803 < 100 %). Je weiter übersteuert wird, umso größer wird der Stromrippel und die Drehmomentwelligkeit. Mit Ändern von p1802[x] werden auch die Werte bei allen anderen vorhandenen Indizes geändert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 241: Aussteuergrad Maximal / Aussteuergrad Max

    Definiert den maximalen Aussteuergrad. Abhängigkeit: Voreinstellung PM260: 103 %. Siehe auch: p0500 Hinweis: p1803 = 100 % ist die Grenze zur Übersteuerung bei Raumzeigermodulation (für einen idealen Umrichter ohne Schaltverzögerung). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 242 Bit 1 = 1 kann nur unter Impulssperre und bei r0192.14 = 1 eingestellt werden. Hinweis: Zu Bit 00 = 0: Spannungsbegrenzung aus Minimum der Zwischenkreisspannung (geringere Welligkeiten im Ausgangsstrom, reduzierte Ausgangsspannung). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 243: Umrichter Ventilschwellspannung / Schwellspannung

    Einheitenwahl: - Funktionsplan: - Werkseinstellung 0.00 [µs] 3.99 [µs] 0.00 [µs] Beschreibung: Einstellung der zu kompensierenden Ventilverriegelungszeit für die Phase U. Hinweis: Der Wert wird innerhalb der Motordatenidentifikation automatisch ermittelt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 244: Co/Bo: Steuersatz Zustandswort 1 / Steuersatz Zsw1

    Steuersatzmodus Bit 1 Steuersatzmodus Bit 2 Bremse Zustand Bremse Diagnose Ankerkurzschlussbremse Aktiv Nicht aktiv Steuersatzzustand Bit 0 Steuersatzzustand Bit 1 Steuersatzzustand Bit 2 Alarmstatusbit 0 Alarmstatusbit 1 Diagnose 24 V SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 245: Motordatenidentifikation Und Drehende Messung / Motid Und Dreh Mes

    Die Dauer der Messungen kann zwischen 0.3 s und einigen Minuten liegen. Diese Zeit wird beispielsweise von der Motorgröße und den mechanischen Bedingungen beeinflusst. Am Ende der Motordatenidentifikation wird automatisch p1900 = 0 gesetzt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 246: Testimpulsauswertung Konfiguration / Testpuls Konfig

    0000 0000 0000 0000 0000 0000 0000 0000 bin Beschreibung: Einstellung der Konfiguration für die Motordatenidentifikation. Bitfeld: Signalname 1-Signal 0-Signal Ständerinduktivität Abschätzung, keine Nein Messung Rotorzeitkonstante Abschätzung, keine Nein Messung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 247: Motordatenidentifikation Auswahl / Motid Auswahl

    Vorgabe Spannungsvektor mit DTC + AVC Korrektur Abhängigkeit: Vor der Ausführung der Motordatenidentifikation muss eine "Schnellinbetriebnahme" (p0010 = 1, p3900 > 0) durchgeführt worden sein! Bei Anwahl der Motordatenidentifikation wird die Antriebsdatensatzumschaltung unterdrückt. Siehe auch: p1900 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 248: Phasen Zu Identifizieren Anzahl / Ph Zu Ident Anz

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung - [ms] - [ms] - [ms] Beschreibung: Anzeige der identifizierten Rotorzeitkonstante. Index: [0] = Phase U [1] = Phase V [2] = Phase W SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 249 Werkseinstellung - [mH] - [mH] - [mH] Beschreibung: Anzeige der identifizierten Statorinduktivität des 3. Punktes der Sättigungscharakteristik. Index: [0] = Phase U [1] = Phase V [2] = Phase W SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 250 Funktionsplan: - Werkseinstellung - [Ohm] - [Ohm] - [Ohm] Beschreibung: Anzeige identifizierter Rotorwiderstand (bei fremderregten Synchronmotoren: Dämpferwiderstand). Index: [0] = Phase U [1] = Phase V [2] = Phase W SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 251: Drehende Messung Konfiguration / Dreh Mes Konfig

    Bit 01: p0320, p0360, p0362 ... p0369 Bit 02: p0341, p0342 Bit 03: p1400.0, p1458, p1459, p1463, p1470, p1472, p1496 Bit 04: Abhängig von p1960 p1960 = 1, 3: p1400.0, p1458, p1459, p1470, p1472, p1496 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 252: Drehende Messung Auswahl / Dreh Mes Ausw

    Einheitenwahl: - Funktionsplan: - Werkseinstellung 10 [%] 75 [%] 40 [%] Beschreibung: Einstellung der Drehzahl für die Identifikation des Trägheitsmoments und den Schwingungstest. Asynchronmotor: Der Prozentwert ist bezogen auf p0310 (Motor-Bemessungsfrequenz). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 253 Der Wert wird nach erfolgreicher Ermittlung nach p0341, p0342 übernommen. Abhängigkeit: IEC-Antriebe (p0100 = 0): Einheit kg m^2 NEMA-Antriebe (p0100 = 1): Einheit lb ft^2 Siehe auch: p0341, p0342, p1959 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 254 Siehe auch: p0325, p0329, p1980, r1985, r1987 Hinweis: Bei mehrmaligem Ausführen der Pollageidentifikation kann mit diesem Wert die Streuung der Messwerte ermittelt werden. Bei gleicher Position sollte die Streuung kleiner als 2 Grad elektrisch sein. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 255 Alle relativ angegebenen Drehzahlen oder Frequenzen beziehen sich auf diese Bezugsgröße. Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Dabei gilt: Bezugsfrequenz (in Hz) = Bezugsdrehzahl (in ((1/min) / 60) x Polpaarzahl) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 256 Dieser Parameter wird nur dann bei der automatischen Berechnung aktualisiert (p0340 = 1, p3900 > 0), wenn zuvor eine Motorinbetriebnahme für Antriebsdatensatz Null stattgefunden hat. Damit ist der Parameter nicht über p0573 = 1 gegen Überschreiben gesperrt. Siehe auch: r3996 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 257 Die Bezugsgröße entspricht 100 % bzw. 4000 hex (Wort) oder 4000 0000 hex (Doppelwort). Abhängigkeit: Dieser Wert wird wie folgt berechnet: Einspeisung: Berechnung aus Spannung mal Strom. Regelung: Berechnung aus Moment mal Drehzahl. Siehe auch: p2000, p2001, p2002, p2003 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 258 1 gegen Überschreiben gesperrt. Hinweis: Wird eine BICO-Verschaltung zwischen unterschiedlichen physikalischen Größen hergestellt, so dienen die jeweiligen Bezugsgrößen als interner Umrechnungsfaktor. Die Bezugsbeschleunigung berechnet sich wie folgt: p2007 = p2000 / 1 [s] SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 259 [1] = Anzahl abgelehnte Telegramme [2] = Anzahl Framing Fehler [3] = Anzahl Overrun Fehler [4] = Anzahl Parity Fehler [5] = Anzahl Startzeichenfehler [6] = Anzahl Prüfsummenfehler [7] = Anzahl Längenfehler SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 260 Bei p0014 = 0 gilt: Bevor eine geänderte Einstellung dauerhaft wirksam wird, ist eine nichtflüchtige Speicherung von RAM nach ROM erforderlich. Dazu ist p0971 = 1 oder p0014 = 1 zu setzen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 261 Hinweis: Zu p2024[2] (MODBUS): Ein Ändern der Baudrate beim Feldbus (p2020) setzt diese Zeit auf Voreinstellung zurück. Die Voreinstellung entspricht der Zeit von 3.5 Zeichen (abhängig von der eingestellten Baudrate). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 262 Nach dem Ändern des Wertes ist das weitere Ändern von Parametern gesperrt und es wird in r3996 der Status angezeigt. Ein Ändern ist bei r3996 = 0 wieder möglich. Hinweis: Eine Änderung des Wertes wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 263: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    Empfehlung: Die Einstellung p2037 = 0 unverändert lassen. Hinweis: Wird mit PZD1 nicht das STW1 nach PROFIdrive übertragen (mit Bit 10 "Führung durch PLC"), so ist p2037 = 2 einzustellen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 264: Debug-Monitor Schnittstelle Auswahl / Debug-Monitor Wahl

    Einstellung der PROFIBUS Ident Nummer (PNO-ID). SINAMICS kann mit verschiedenen Identitäten am PROFIBUS betrieben werden. Dies ermöglicht die Verwendung einer geräteunabhängigen PROFIBUS GSD (z. B. PROFIdrive VIK-NAMUR mit Ident Nummer 3AA0 hex). Wert: SINAMICS VIK-NAMUR SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 265: Bo: Profidrive Pzd Zustand / Pd Pzd Zustand

    Konnektorausgang zum Verschalten der vom Feldbus-Controller empfangenen PZD (Sollwerte) mit Wort-Format. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 [4] = PZD 5 [5] = PZD 6 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 266 [7] = PZD 8 [8] = PZD 9 [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 267: Profibus Zustand / Pb Zustand

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2410 Werkseinstellung Beschreibung: Zustandsanzeige für die PROFIBUS-Schnittstelle. Wert: Keine Verbindung (Baudrate suchen) Verbindung OK (Baudrate gefunden) Zyklische Verbindung mit Master (Data Exchange) Zyklische Daten OK SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 268: Co: Profidrive Pzd Empfangen Doppelwort / Pzd Empf Dw Zugriffsstufe

    Beschreibung: Auswahl der zum Feldbus-Controller zu sendenden PZD (Istwerte) mit Doppelwort-Format. Index: [0] = PZD 1 + 2 [1] = PZD 2 + 3 [2] = PZD 3 + 4 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 269: Profidrive Diagnose Pzd Senden Doppelwort / Diag Send Dw Zugriffsstufe

    Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Bit 16 Bit 17 Bit 18 Bit 19 Bit 20 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 270: Profidrive Diagnose Busadresse Pzd Empfangen / Diag Adr Empf

    Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der PROFIBUS-Adresse des Senders, von dem das Prozessdatum (PZD) empfangen wird. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 271: Profidrive Diagnose Telegrammoffset Pzd Empfangen / Diag Offs Empf Zugriffsstufe

    [9] = PZD 10 [10] = PZD 11 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 [16] = PZD 17 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 272 Wird auch p2079 = 999 eingestellt, so sind alle Verschaltungen einstellbar. Bei p0922 = 999 und p2079 < 999 gilt: Die im Telegramm enthaltenen Verschaltungen sind gesperrt. Das Telegramm kann jedoch erweitert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 273: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    Die einzelnen Bits werden zum Zustandswort 1 zusammengefasst. Index: [0] = Bit 0 [1] = Bit 1 [2] = Bit 2 [3] = Bit 3 [4] = Bit 4 [5] = Bit 5 [6] = Bit 6 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 274: Bi: Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon Zsw2

    [5] = Bit 5 [6] = Bit 6 [7] = Bit 7 [8] = Bit 8 [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 275: Bi: Binektor-Konnektor-Wandler Zustandswort 4 / Bin/Kon Zsw4

    [9] = Bit 9 [10] = Bit 10 [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 276: Binektor-Konnektor-Wandler Zustandswort Invertieren / Bin/Kon Zsw Inv

    Bit 7 Invertiert Nicht invertiert Bit 8 Invertiert Nicht invertiert Bit 9 Invertiert Nicht invertiert Bit 10 Invertiert Nicht invertiert Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 277: Co: Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Bitfeld: Signalname 1-Signal 0-Signal Bit 0 Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 278: Bo: Profidrive Pzd2 Empfangen Bitweise / Pzd2 Empf Bitw

    Bit 1 Bit 2 Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 279: Bo: Profidrive Pzd4 Empfangen Bitweise / Pzd4 Empf Bitw

    Bit 3 Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 280: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Bit 11 Invertiert Nicht invertiert Bit 12 Invertiert Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: r2094, r2095, p2099 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 281 Die Störreaktion kann nur bei Störungen mit entsprechender Kennzeichnung geändert werden. Beispiel: F12345 und Störreaktion = KEINE (AUS1, AUS2) --> Die Störreaktion KEINE kann in AUS1 oder AUS2 geändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 282 CU240E-2 PN [0] 722.2 [1] 0 [2] 0 [3] 0 Beschreibung: Einstellung der zweiten Signalquelle für das Quittieren von Störungen. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 283: Bi: Externe Störung 1 / Externe Störung

    Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p3110, p3111, p3112 Hinweis: Eine externe Störung wird mit einem 1/0-Signal ausgelöst. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 284: Warnungen Zähler / Warnungen Zähler

    Anzeige der gesamten Systemlaufzeit des Antriebsgeräts. Die Zeit setzt sich aus r2114[0] (Millisekunden) und r2114[1] (Tage) zusammen. Nachdem r2114[0] den Wert 86.400.000 ms (24 Stunden) erreicht hat, wird dieser Wert zurückgesetzt und r2114[1] inkrementiert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 285: Bi: Externe Warnung 2 / Externe Warnung

    Eine Umparametrierung ist auch bei anstehender Meldung möglich. Die Änderung wird erst nach gegangener Meldung wirksam. Der Typ der Meldung kann nur bei Meldungen mit entsprechender Kennzeichnung geändert werden (Ausnahme Wert = 0). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 286: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 287 Hinweis: Eine Umparametrierung ist auch bei anstehender Störung möglich. Die Änderung wird erst nach gegangener Störung wirksam. Der Modus der Quittierung kann nur bei Störungen mit entsprechender Kennzeichnung geändert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 288 Die Zeit setzt sich zusammen aus r2130 (Tage) und r0948 (Millisekunden). Der angezeigte Wert in p2130 bezieht sich auf den 01.01.1970. Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 289: Störwert Für Float-Werte / Störwert Float

    Anzeige und BICO-Ausgang für das zweite Zustandswort der Störungen und Warnungen. Bitfeld: Signalname 1-Signal 0-Signal Störung Übertemperatur Motor Nein 8016 Störung thermische Überlast Leistungsteil Nein 8014 Warnung Übertemperatur Motor Nein 8016 Warnung thermische Überlast Leistungsteil Nein 8014 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 290: Co/Bo: Steuerwort Störungen/Warnungen / Stw Stör/Warn

    Diese Zustandsbits werden nur für interne Diagnosezwecke verwendet. Zu Bit 11, 12: Diese Zustandsbits dienen zur Einteilung in interne Warnungsklassen und dienen ausschließlich zu Diagnosezwecken bei einigen Automatisierungssystemen mit integrierter SINAMICS-Funktionalität. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 291: Bi: Motor Blockierüberwachung Freigabe (Negiert) / Mot Block Frei Neg

    Siehe auch: r2110, r2122, r2123, r2124, r2125, r2134, r2146 Achtung: Die Zeit setzt sich zusammen aus r2145 (Tage) und r2123 (Millisekunden). Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 292: Bi: Hochlaufgeber Aktiv / Hlg Aktiv

    Zu Bit 03: Bei gesetztem Bit werden r2197.1 und r2197.2 über getrennte Hysteresen ermittelt. Zu Bit 05: Bei gesetztem Bit wird der Wechsel in den drehzahlgesteuerten Betrieb durch Blockierung überwacht. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 293: Ci: Drehzahlsollwert Für Meldungen / N_Soll Für Meldung

    1000000 [ms] 0 [ms] Beschreibung: Einstellung der Zeitkonstante des PT1-Gliedes zur Glättung des Drehzahl-/Geschwindigkeitsistwertes. Die geglättete Istdrehzahl/-geschwindigkeit wird mit den Schwellwerten verglichen und dient ausschließlich für Meldungen. Abhängigkeit: Siehe auch: r2169 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 294 0.00 [1/min] 210000.00 [1/min] 900.00 [1/min] Beschreibung: Einstellung des Drehzahlschwellwertes für folgende Meldungen: "|n_ist| <= Drehzahlschwellwert 6" (BO: r2198.2) "|n_ist| > Drehzahlschwellwert 6" (BO: r2198.3) Abhängigkeit: Siehe auch: p2150, p2160 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 295 Einheitenwahl: p0505 Funktionsplan: 8011 Werkseinstellung 0.00 [1/min] 210000.00 [1/min] 90.00 [1/min] Beschreibung: Einstellung des Drehzahlschwellwertes für die Meldung "Drehzahl-Soll-Ist-Abweichung in Toleranz t_Aus" (BO: r2197.7). Abhängigkeit: Siehe auch: p2164, p2166, r2197 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 296 0.00 [Aeff] 10000.00 [Aeff] 0.00 [Aeff] Beschreibung: Einstellung des Betrags des Stromschwellwerts für die Meldungen. "I_ist >= I_schwellwert p2170" (BO: r2197.8) "I_ist < I_schwellwert p2170" (BO: r2198.8) Abhängigkeit: Siehe auch: p2171 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 297: Zwischenkreisspannung Schwellwert / Vdc Schwellwert

    Abhängigkeit: Siehe auch: p0500, p2177, r2198 Hinweis: Für geberlose Vektorregelung für Asynchronmotoren gilt: Das Blockieren des Motors kann bei kleinen Drehzahlen im drehzahlgesteuerten Betrieb (siehe p1755, p1756) nicht erkannt werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 298 Eine fehlende Ausgangslast wird über die Meldung "Ausgangslast nicht vorhanden" (r2197.11 = 1) angezeigt. Diese Meldung wird mit einer Verzögerungszeit (p2180) ausgegeben. Abhängigkeit: Siehe auch: p2180 Achtung: Bei Synchronmotoren kann der Ausgangsstrom im Leerlauf nahezu Null werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 299: Lastüberwachung Reaktion / Lastüberw Reaktion

    Es gilt: p2182 < p2183 < p2184 Siehe auch: p2183, p2184, p2185, p2186 Hinweis: Damit die Lastüberwachung zuverlässig ansprechen kann, sollte die Drehzahlschwelle p2182 immer kleiner eingestellt sein, als die minimale zu überwachende Drehzahl des Motors. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 300 0.00 [Nm] Beschreibung: Einstellung der Drehzahl/Drehmoment-Hüllkurve für die Lastüberwachung. Abhängigkeit: Es gilt: p2186 < p2185 Siehe auch: p2182, p2185 Hinweis: Die untere Hüllkurve wird durch p2186, p2188 und p2190 festgelegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 301 Änderbar: U, T Normierung: - Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 8013 Werkseinstellung 0.00 [s] 65.00 [s] 10.00 [s] Beschreibung: Einstellung der Verzögerungszeit für die Auswertung der Lastüberwachung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 302: Lastüberwachung Konfiguration / Lastüberw Konfig

    Änderbar: C(1, 3), U, T Normierung: - Dyn. Index: DDS, p0180 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 0.00 [%] 1000.00 [%] 100.00 [%] Beschreibung: Einstellung des Skalierungsfaktors für die Momentenausnutzung (r0033). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 303: Co/Bo: Zustandswort Überwachungen 1 / Zsw Überw

    Zu Bit 12: Der Schwellwert wird in p2182, die Hysterese in p2162 und die Verzögerungszeit (für die Rücknahme des Signals) in p2152 eingestellt. Zu Bit 13: Nur für Siemens-interne Verwendung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 304: Co/Bo: Zustandswort Überwachungen 2 / Zsw Überwach

    Der Vergleichswert wird in p2141 eingestellt. Es wird empfohlen, die Hysterese (p2142) zur Rücknahme des Bits kleiner als p2141 einzustellen. Andernfalls wird das Bit nicht zurückgesetzt. Zu Bit 11: Der Drehmomentschwellwert 2 wird in p2194 eingestellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 305 Einstellung des Wertes für Festwert 4 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 306 Einheitengruppe: 9_1 Einheitenwahl: p0595 Funktionsplan: 7950 Werkseinstellung -200.00 [%] 200.00 [%] 90.00 [%] Beschreibung: Einstellung des Wertes für Festwert 9 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 307 Einstellung des Wertes für Festwert 13 des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 308: Bi: Technologieregler Festwert-Auswahl Bit 0 / Tec_Reg Ausw Bit

    Normierung: - Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7950, 7951 Werkseinstellung Beschreibung: Einstellung der Signalquelle zur Auswahl eines Festwerts des Technologiereglers. Abhängigkeit: Siehe auch: p2220, p2222, p2223 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 309: Bi: Technologieregler Festwert-Auswahl Bit 2 / Tec_Reg Ausw Bit

    Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7950 Werkseinstellung Beschreibung: Anzeige der Nummer des angewählten Festsollwertes des Technologiereglers. Abhängigkeit: Siehe auch: r2224 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 310 - [%] - [%] - [%] Beschreibung: Anzeige des Sollwertspeichers für das Motorpotenziometer des Technologiereglers. Bei p2230.0 = 1 wird dieser zuletzt gespeicherte Sollwert nach EIN vorgegeben. Abhängigkeit: Siehe auch: p2230 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 311 Werkseinstellung -200.00 [%] 200.00 [%] 0.00 [%] Beschreibung: Einstellung des Startwertes für das Motorpotenziometer des Technologiereglers. Bei p2230.0 = 0 wird dieser Sollwert nach EIN vorgegeben. Abhängigkeit: Siehe auch: p2230 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 312: Co: Technologieregler Motorpotenziometer Sollwert Vor Hlg / Tec_Reg Mop V Hlg

    Einstellung des Modus für die Verwendung des Technologiereglerausgangs. Wert: Technologieregler als Drehzahl-Hauptsollwert Technologieregler als Drehzahl-Zusatzsollwert Abhängigkeit: p2251 = 0, 1 wird nur wirksam, wenn das Freigabesignal des Technologiereglers verschaltet ist (p2200 > 0). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 313 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Werkseinstellung 0.00 [s] 650.00 [s] 1.00 [s] Beschreibung: Einstellung der Hochlaufzeit des Technologiereglers. Abhängigkeit: Siehe auch: p2258 Hinweis: Die Hochlaufzeit bezieht sich auf 100 %. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 314: Co: Technologieregler Sollwert Nach Hochlaufgeber / Tec_Reg Soll N Hlg

    Berechnet: - Datentyp: U32 / FloatingPoint32 Änderbar: U, T Normierung: PERCENT Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Istwert des Technologiereglers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 315 500.00 [%] 100.00 [%] Beschreibung: Einstellung des Skalierungsfaktors für den Istwert des Technologiereglers. Abhängigkeit: Siehe auch: p2264, p2265, p2267, p2268, p2271 Hinweis: Bei 100 % wird der Istwert nicht verändert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 316: Co: Technologieregler Istwert Skaliert / Tec_Reg Istw Skal

    Dyn. Index: - Einheitengruppe: 9_1 Einheitenwahl: p0595 Funktionsplan: 7958 Werkseinstellung - [%] - [%] - [%] Beschreibung: Anzeige des Fehlers (Regeldifferenz) zwischen dem Soll- und Istwert des Technologiereglers. Abhängigkeit: Siehe auch: p2263 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 317 Berechnet: - Datentyp: U32 / FloatingPoint32 Änderbar: U, T Normierung: PERCENT Dyn. Index: CDS, p0170 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Werkseinstellung Beschreibung: Einstellung der Signalquelle für das Vorsteuersignal des Technologiereglers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 318: Co: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    Änderbar: U, T Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7958 Werkseinstellung -100.00 [%] 100.00 [%] 100.00 [%] Beschreibung: Einstellung der Skalierung für das Ausgangssignal des Technologiereglers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 319: Ci: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    Einstellung des Startwertes für den Ausgang des Technologiereglers. Wird der Antrieb eingeschaltet und ist der Technologieregler bereits freigegeben (siehe p2200, r0056.3), läuft dessen Ausgangsignal r2294 zunächst auf den Startwert p2302, bevor der Regler zu arbeiten beginnt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 320 Einstellung des Verhaltens des Technologiereglerausgangs bei Auftreten der Störung F07426 (Technologieregler Istwert begrenzt). Die Fehlerreaktion wird ausgeführt, wenn Statusbit 8 oder 9 im Technologieregler Statuswort r2349 gesetzt ist. Sind beide Statusbits Null, wird auf den Technologiereglerbetrieb zurückgeschaltet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 321 Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Hinweis: Der Wert kann zum Verschalten einer Skalierung verwendet werden (z. B. Skalierung des Hauptsollwertes). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 322 Siehe auch: p2900, p2901, r2902 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Hinweis: Der Wert kann z. B. zum Verschalten eines Zusatzmomentes verwendet werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 323: Längsflussmodell Darstellung / Mot Psid Trace

    Einstellung der Signalquelle für das Freigabesignal der Externen Störung 3. Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p2108, p3110, p3112 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 324: Bi: Externe Störung 3 Freigabe Negiert / Ext Stör 3 Frg Neg

    Die Temperatur in der Komponente hat die zulässige Höchstgrenze überschritten. Umgebungstemperatur/Schaltschrankbelüftung überprüfen. Zu Bit 05: Es wurde ein Erdschluss/Phasenschluss in den Leistungsleitungen oder in den Motorwicklungen erkannt. Leistungsleitungen (Anschluss) überprüfen. Motor überprüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 325: Komponente Störung / Kompo Störung

    Siehe auch: r0945, r0947, r0948, r0949, r2109, r2130, r2133, r2136, r3122 Hinweis: Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Störpuffers sowie die Belegung der Indizes ist in r0945 dargestellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 326: Komponente Warnung / Kompo Warnung

    Bit 20, 19, 18, 17, 16 = 0, 1, 1, 1, 0 --> PROFIdrive Meldungsklasse 14: Bremssteller/Braking Module gestört Bit 20, 19, 18, 17, 16 = 0, 1, 1, 1, 1 --> PROFIdrive Meldungsklasse 15: Netzfilter gestört SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 327 Bit 20, 19, 18, 17, 16 = 1, 0, 0, 0, 0 --> PROFIdrive Meldungsklasse 16: Externer Messwert/Signalzustand außerhalb des zulässigen Bereichs Bit 20, 19, 18, 17, 16 = 1, 0, 0, 0, 1 --> PROFIdrive Meldungsklasse 17: Anwendung/Technologische Funktion gestört SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 328 Funktionsplan: 8013 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Erkennung eines Ausfalls. Abhängigkeit: Siehe auch: p2192, p2193 Hinweis: Die Überwachung wird bei 0-Signal ausgelöst, sobald die Zeit in p2192 abgelaufen ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 329 0.00 Beschreibung: Für die Energiesparanzeige einer Strömungsmaschine ist eine typische Strömungskennline P = f(n) mit 5 Stützpunkten erforderlich. Dieser Parameter gibt die Drehzahl (n) von Punkt 1 in [%] an. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 330 Dieser Parameter gibt die Leistung (P) von Punkt 3 in [%] an. Abhängigkeit: Siehe auch: r0041, p3320, p3321, p3322, p3323, p3325, p3326, p3327, p3328, p3329 Hinweis: Der Bezugswert für Leistung und Drehzahl ist Nennleistung/Nenndrehzahl. Die eingesparte Energie wird in r0041 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 331 Dieser Parameter gibt die Leistung (P) von Punkt 5 in [%] an. Abhängigkeit: Siehe auch: r0041, p3320, p3321, p3322, p3323, p3324, p3325, p3326, p3327, p3329 Hinweis: Der Bezugswert für Leistung und Drehzahl ist Nennleistung/Nenndrehzahl. Die eingesparte Energie wird in r0041 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 332: Co/Bo: 2/3-Drahtsteuerung Steuerwort / 2/3-Draht Stw

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2272, 2273 Werkseinstellung Beschreibung: Anzeige des Steuerworts bei der Zweidrahtsteuerung/Dreidrahtsteuerung. Die Steuersignale sind abhängig von der in p0015 eingestellten Drahtsteuerung und den Signalzuständen an den Digitaleingängen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 333: 2/3-Drahtsteuerung Auswahl / 2/3-Draht Ausw

    Bremsstrom eingestellt wird, um so größer sind auch die daraus resultierenden Welligkeiten, insbesonders bei gleichzeitig aktiver Vdc_max-Regelung (siehe p1280). Hinweis: Der Parameterwert wird relativ zum Motorbemessungsstrom (p0305) eingegeben. Mit p3856 = 0 % wird die Compound-Bremsung deaktiviert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 334 Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Darstellung der ausgeführten Inbetriebnahmeschritte. Bitfeld: Signalname 1-Signal 0-Signal Motor-/Regelungsparameter berechnet Nein (p0340 = 1, p3900 > 0) Motordatenidentifikation im Stillstand Nein durchgeführt (p1910 = 1) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 335 Nach MotID direkter Übergang in Betrieb Nein Nach MotID Ergebnisse automatisch Nein speichern Leitungswiderstand schätzen Nein Kalibrieren der Ausgangsspannungs- Nein Messung Abhängigkeit: Siehe auch: r3925 Hinweis: Der Parameter ist eine Kopie von p1909. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 336 Alternierende U_Erzeugung für Nein Totzeitkorrektur-Ermittlung Alternierende U_Erzeugung für Nein Statorwiderstands-Ermittlung Alternierende U_Erzeugung für Nein Rotorzeitkonstante-Ermittlung Alternierende U_Erzeugung für Nein Streuinduktivitäts-Ermittlung Alternierende U_Erzeugung für dyn Nein Streuinduktivitäts-Ermittlung Alternierende U_Erzeugung für Nein Hauptinduktivitäts-Ermittlung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 337 Funktionsplan: - Werkseinstellung Beschreibung: Anzeige des Zustandsworts für das Antriebsgerät. Bitfeld: Signalname 1-Signal 0-Signal Software-Reset aktiv Nein Parameter schreiben gesperrt weil Nein Parametersicherung aktiv Parameter schreiben gesperrt weil Makro Nein läuft SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 338: Bico Zähler Gerät / Bico Zähler Gerät

    Zugriffsstufe: 4 Berechnet: - Datentyp: Integer16 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Index 0: Anzeige des Hochlaufzustandes. Index 1: Anzeige des Teilhochlaufzustandes SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 339 0 < r3996[0] < 100: Parameterschreiben ist gesperrt. Der Wert zeigt den Fortschritt der Berechnungen an. Index: [0] = Berechnungen Fortschritt [1] = Ursache Hinweis: Zu Index 1: Nur für Siemens-interne Fehlerdiagnose. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 340: Pe Energiesparmodus Id / Pe Mod Id

    Dieser Wert wird bei der Berechnung der Auslastungsanzeige (p0034) benutzt. Der Parameterwert ist ein Abbbild von p0613. Abhängigkeit: Siehe auch: r0034 Hinweis: Der Parameter p0613 ist für den Anwender nicht sichtbar und änderbar (nur Siemens-intern). r5398[0...n] Mot_temp_mod 3 Warnschwelle Abbild p5390 / Warnschw Abb p5390 Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Änderbar: -...

  • Seite 341: Pe Energiesparen Eigenschaften Generell / Pe Eigensch Gen

    PROFIenergy Steuerbefehle sperren Nein Antrieb löst AUS1 aus beim Übergang in Nein Energiesparmodus Übergang in Energiesparmodus von Nein PROFIdrive Zustand S4 möglich Hinweis: Pe: PROFIenergy Profile PROFIdrive Zustand S4: Betrieb SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 342: Pe Energiesparen Eigenschaften Modusabhängig / Pe Eigensch Mod

    Bei der Inbetriebnahme-Software werden die ASCII-Zeichen nicht codiert angezeigt. Abhängigkeit: Siehe auch: p7765, p7766, p7767, p7768 Achtung: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Hinweis: KHP: Know-how protection (Know-how-Schutz) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 343 Der Inhalt der Speicherkarte (Parameter- und DCC-Daten) kann bei aktiviertem Know-how-Schutz zusätzlich gegen die Verwendung mit anderen Speicherkarten geschützt werden. Dieses Bit wird nur gesetzt, falls der Know-how- Schutz aktiv und in p7765 Bit01 und nicht Bit00 gesetzt sind. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 344 Abhängigkeit: Die Anzahl der Indizes ist abhängig von p7763. Siehe auch: p7763 Hinweis: KHP: Know-how protection (Know-how-Schutz) Parameter in dieser Liste können auch bei aktiviertem Know-how-Schutz gelesen und geschrieben werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 345: Khp Passwort Eingabe / Khp Passw Eing

    - Die Eingabe des Passworts muss mit p7766[0] beginnen. - Es sind keine Lücken innerhalb des Passworts zulässig. - Die Eingabe des Passworts wird mit Beschreiben von p7766[29] abgeschlossen (p7766[29] = 0 für Passwörter kleiner 30 Zeichen). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 346: Khp Passwort Bestätigung / Khp Passw Bestät

    Änderbar: C, U, T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Einstellung zum Sichern/Einspielen/Löschen der NVRAM-Daten. Die NVRAM-Daten sind nichtflüchtige Daten im Gerät (z. B. Störpuffer). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 347 = 0 dez --> ASCII-Zeichen = " " --> Seriennummer Zeichen 8 r7843[19] = 0 dez --> ASCII-Zeichen = " " --> Seriennummer Zeichen 20 r7843[20] = 0 dez Seriennummer = 111923E SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 348: Makro Binektoreingänge (Bi) / Makro Bi

    Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der im entsprechenden Verzeichnis im nichtflüchtigen Speicher abgelegten ACX-Files. Abhängigkeit: Siehe auch: p1000 Hinweis: Bei Wert = 9999999 gilt: Der Lesevorgang läuft noch. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 349: Makro Ausführung Aktuell / Makro Ausgeführt

    Es dürfen nur Zeichen des ASCII Standard-Zeichensatzes verwendet werden (32 dez bis 126 dez). Hinweis: Eine ASCII-Tabelle (auszugsweise) ist z. B. im Anhang des Listenhandbuchs zu finden. Zu p8806[0...31]: Anlagenkennzeichen (AKZ). Zu p8806[32...53]: Ortskennzeichen (OKZ). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 350 Nach dem Schreiben von anderen Informationen in p8809 wird automatisch p8805 = 1 gesetzt. Siehe auch: p8805 Hinweis: Bei p8805 = 0 (Werkseinstellung) gilt: Der Parameter p8809 enthält die nachfolgend beschriebenen Informationen. Zu p8809[0...3]: Enthält den Wert aus r9781[0] "SI Änderungsverfolgung Prüfsumme funktional". SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 351: Profinet Zustand / Pn Zustand

    Beschreibung: Anzeige der PROFINET Identifikationsdaten Index: [0] = Version Schnittstellenstruktur [1] = Version Schnittstellentreiber [2] = Firma (Siemens = 42) [3] = CB Typ [4] = Firmware Version [5] = Firmware Datum (Jahr) [6] = Firmware Datum (Tag/Monat) [7] = Firmware patch/hot fix...
  • Seite 352 Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Einstellung des Standard-Gateways für die Onboard PROFINET-Schnittstelle auf der Control Unit. Das aktive Standard-Gateway wird in r8932 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 353 Bei aktiviertem DHCP Mode (p8924 > 0) ist die PROFINET Kommunikation über diese Schnittstelle nicht mehr möglich! Die Schnittstelle kann aber vom Inbetriebnahme-Tool STARTER/SCOUT verwendet werden. Hinweis: Zu p8925 = 2: Die Schnittstellen-Konfiguration (p8920 und folgende) wird gespeichert und nach dem nächsten POWER ON aktiviert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 354 Datentyp: Unsigned8 CU240E-2 PN Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Anzeige der aktiven Subnetzmaske für die Onboard PROFINET-Schnittstelle auf der Control Unit. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 355 20308 hex: CU320-2 PN V4.6 20407 hex: CU230P-2 PN /CU240x-2 PN V4.5 20408 hex: CU230P-2 PN /CU240x-2 PN /CU250S-2 PN /G110M PN V4.6 20507 hex: CU250D-2 PN V4.5 20508 hex: CU250D-2 PN V4.6 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 356: Pn Subslot Controller-Zuordnung / Pn Subslot-Zuord

    Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Einstellung des STOP Mode für das Ethernet/IP ODVA Profil (p8980 = 1). Wert: AUS1 AUS2 Abhängigkeit: Siehe auch: p8980 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 357: Ethernet/Ip Odva Drehzahl Skalierung / Eth/Ip Odva N Skal Zugriffsstufe

    Datentyp: Integer16 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Auswahl des Speichermediums zum Zugriff über USB Massenspeicher. Wert: Speicherkarte Flash r/w intern SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 358: Usb Funktionalität / Usb Fkt

    Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. Hinweis: Bei Bit 30 = 1 muss das PROFIsafe-Telegramm 900 im F-Host projektiert sein. Eine Änderung wird erst nach POWER ON wirksam. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 359: Si Motion Verhalten Während Impulslöschung (Prozessor 2) / Si Mtn Verh Il P2

    Abschaltdrehzahl kann es vorkommen, dass das Signal "Drehzahl unter Grenzwert" nicht auf 1 wechselt, weil kein Drehzahlistwert unter der SSM-Grenze vor Eintreten der Impulslöschung abgetastet werden konnte. In diesem Fall ist die AUS1- oder AUS3-Rücklaufzeit bzw. der Abstand zwischen SSM-Grenzdrehzahl und Abschaltdrehzahl zu erhöhen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 360 - Während Impulslöschung wird die Überwachung abgeschaltet und das Statussignal zeigt inaktiv an. Bei Bit = 0 und aktivierter Safety-Funktion SDI gilt: - Während Impulslöschung läuft die Überwachung weiter. Das Statussignal zeigt aktiv an und es wird der Zustand STO eingenommen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 361: Si Motion Getriebe Motor/Last Zähler (Prozessor 2) / Si Mtn Getr Zäh P2

    [0] = Grenzwert SLS1 [1] = Grenzwert SLS2 [2] = Grenzwert SLS3 [3] = Grenzwert SLS4 Abhängigkeit: Siehe auch: p9363, p9531 Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 362 0.0010 [1/min] 500.0000 [1/min] 10.0000 [1/min] Beschreibung: Einstellung der Geschwindigkeitshysterese für die SSM-Rückmeldung zur Erkennung des Stillstands (n < nx). Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 363: Si Motion Sam Istgeschwindigkeit Toleranz (Prozessor 2) / Si Mtn Sam Tol P2

    Einstellung der maximalen Zeit für den Abnahmetestmodus. Dauert der Abnahmetestmodus länger als das eingestellte Zeitlimit, so wird der Modus automatisch beendet. Abhängigkeit: Siehe auch: p9558 Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 364 Diese Bewegung in die überwachte Richtung ist noch zulässig, bevor die Safety-Meldung C30716 ausgelöst wird. Abhängigkeit: Siehe auch: p9365, p9366 Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. Hinweis: SDI: Safe Direction (Sichere Bewegungsrichtung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 365: Si Motion Sdi Verzögerungszeit (Prozessor 2) / Si Mtn Sdi T P2

    Einheitenwahl: - Funktionsplan: - CU240E-2_DP_F Werkseinstellung CU240E-2_F 0000 hex 00AC hex 0000 hex CU240E-2_PN_F Beschreibung: Einstellung zur An-/Abwahl des Abnahmetestmodus. Wert: [00 hex] Abnahmetestmodus abwählen 172: [AC hex] Abnahmetestmodus anwählen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 366 Einstellung der Überwachungszeit zur Bestimmung der Bremsrampe. Die Steilheit der Bremsrampe hängt von p9381 (Bezugswert) und p9383 (Überwachungszeit) ab. Abhängigkeit: Siehe auch: p9381, p9382 Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 367: Si Motion Istwerterfassung Geberlos Fehlertoleranz (Mm) / Istw Sl Tol Mm

    Einstellung der Filterzeit für die Glättung des Istwertes bei geberloser Istwerterfassung. Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. Ein größerer Wert für die Filterzeit bewirkt eine längere Reaktionszeit. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 368 Anzeige der Prüfsumme über die checksummengeprüften Safety Integrated Parameter der Bewegungsüberwachungsfunktionen (Ist-Prüfsumme) auf Prozessor 2. Index: [0] = Prüfsumme über SI-Parameter für Bewegungsüberwachung [1] = Prüfsumme über SI-Parameter mit Hardware-Bezug Abhängigkeit: Siehe auch: p9399 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 369 Beschreibung: Anzeige des Status der Speicherkarte. Bitfeld: Signalname 1-Signal 0-Signal Speicherkarte gesteckt Nein Speicherkarte aktiviert Nein SIEMENS Speicherkarte Nein Speicherkarte als USB-Datenträger von PC Nein verwendet Abhängigkeit: Siehe auch: p9400 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 370: Ps-Datei Parameterindex Parameter Nicht Übernommen / Ps Parameterindex

    Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). Zu Bit 02, 00: Bit 2/0 = 0/0: Keine Speicherkarte gesteckt. Bit 2/0 = 0/1: Speicherkarte gesteckt, aber keine SIEMENS Speicherkarte. Bit 2/0 = 1/0: Zustand nicht möglich. Bit 2/0 = 1/1: SIEMENS Speicherkarte gesteckt.

  • Seite 371: Ps-Datei Fehlercode Parameter Nicht Übernommen / Ps Fehlercode

    Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 999999 Beschreibung: Anzeige des eingestellten gültigen Makros. Hinweis: Wenn ein von einem Makro gesetzter Parameter geändert ist, wird der Wert 0 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 372 Freigeben Sperren Hinweis: Bei Bit 30 = 1 muss das PROFIsafe-Telegramm 900 im F-Host projektiert sein. Eine Änderung wird erst nach POWER ON wirksam. F-DI: Failsafe Digital Input (Fehlersicherer Digitaleingang) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 373 Bei aktivierter Funktion kann durch An-/Abwahl von STO eine sichere Quittierung (Internal Event Acknowledge) durchgeführt werden. Zu Bit 01: Bei aktivierter Funktion wird die wirksame Sollgeschwindigkeitsbegrenzung (CO: r9733) bei aktivem STOP F auf Null gesetzt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 374: Si Motion Verhalten Während Impulslöschung (Prozessor 1) / Si Mtn Verh Il P1

    SSM: Safe Speed Monitor (Sichere Rückmeldung der Geschwindigkeitsüberwachung) Zu Bit 00: Bei Bit = 1 und aktivierter Safety-Funktion SSM gilt: - Während Impulslöschung wird die Überwachung abgeschaltet und das Rückmeldesignal zeigt 0-Signal an. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 375: Si Motion Getriebe Motor/Last Zähler (Prozessor 1) / Si Mtn Getr Zäh P1

    Hinweis: Bei geberlosen Überwachungsfunktionen muss zum Zähler des Getriebeverhältnisses die Polpaarzahl multipliziert werden. Beispiel: Getriebeverhältnis 1:4, Polpaarzahl (r0313) = 2 --> p9521 = 1, p9522 = 8 (4 x 2) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 376 Bei einer Linearachse wird die Toleranz intern auf 10 mm begrenzt. Die Werkseinstellung von p9542 entspricht bei einer Konfiguration "Linearachse mit rotatorischem Motor" und Werkseinstellung von p9520, p9521 und p9522 einer Positionstoleranz auf der Motorseite von 36 °. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 377: Si Motion Sam Istgeschwindigkeit Toleranz (Prozessor 1) / Si Mtn Sam Tol P1

    Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 0.00 [1/min] 120000.00 [1/min] 300.00 [1/min] Beschreibung: Einstellung der Geschwindigkeitstoleranz für die Funktion "SAM". Hinweis: SAM: Safe Acceleration Monitor (Sichere Überwachung auf Beschleunigung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 378: Si Motion Sls-Umschaltung Verzögerungszeit (Prozessor 1) / Si Mtn Sls T P1

    Bei jeder Durchführung dieses Tests wird diese Überwachungszeit zurückgesetzt. Die Signalquelle zum Auslösen der Zwangsdynamisierung wird in p9705 eingestellt. Abhängigkeit: Siehe auch: p9705 Hinweis: STO: Safe Torque Off (Sicher abgeschaltetes Moment) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 379: Si Motion Sdi Verzögerungszeit (Prozessor 1) / Si Mtn Sdi T P1

    Nach Anwahl der Funktion SDI ist noch maximal diese Zeit lang eine Bewegung in die überwachte Richtung zulässig. Diese Zeit kann also zum Abbremsen einer bestehenden Bewegung verwendet werden. Abhängigkeit: Siehe auch: p9564, p9566 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 380 Beschreibung: Anzeige des Status des Abnahmetestmodus. Wert: [00 hex] Abn_modus inaktiv [0C hex] Abn_modus nicht möglich wegen POWER ON Störung [0D hex] Abn_modus nicht möglich wegen falscher Kennung in p9570 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 381: Si Motion Bremsrampe Verzögerungszeit (Prozessor 1) / Si Mtn Ramp T P1

    Siehe auch: r9787 Achtung: Eine Verringerung dieses Wertes kann die Istwerterfassung und die Plausibilitätsprüfung beeinträchtigen. Eine Erhöhung des Wertes führt zur einer längeren Auswertungsverzögerung und zu einer größeren Geschwindigkeitsabweichung (r9787). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 382 Gegebenenfalls sollte zur Ermittlung des richtigen Wertes der Minimalstrom des Motors messtechnisch erfasst werden. Abhängigkeit: Siehe auch: r9785 Achtung: Eine zu große Verringerung dieses prozentualen Wertes kann zu einer Safety-Meldung und zu einem ungenauen Istwert führen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 383: Si Motion Version Sichere Bewegungsüberwachungen (Prozessor 1) / Si Mtn Version P1

    Antriebsintegrierte Sicherheitsfunktionen gesperrt (keine Safety Funktion). 0001 hex: Basisfunktionen über Onboard-Klemmen sind freigegeben (zulässig bei r9771.0 = 1). 0004 hex: Erweiterte Funktionen über Onboard-Klemmen sind freigegeben (zulässig bei r9771.5 = 1). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 384 Sperren (Prozessor 1) PROFIsafe freigeben (Prozessor 1) Freigeben Sperren Abhängigkeit: Siehe auch: r9771, p9801 Hinweis: Eine Änderung wird erst nach POWER ON wirksam. STO: Safe Torque Off (Sicher abgeschaltetes Moment) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 385 Basisfunktionen über PROFIsafe sind freigegeben (zulässig bei r9771.6 = 1). 0009 hex: Basisfunktionen über PROFIsafe und Onboard-Klemmen sind freigegeben (zulässig bei r9771.6 = 1). 000C hex: Erweiterte Funktionen über PROFIsafe sind freigegeben (zulässig bei r9771.4 = 1). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 386: Si F-Di-Umschaltung Diskrepanzzeit (Prozessor 1) / Si F-Di-Um T P1

    0.00 [ms] 100.00 [ms] 1.00 [ms] CU240E-2_DP_F CU240E-2_F CU240E-2_PN_F CU240E-2 PN Beschreibung: Einstellung der Entprellzeit für die fehlersicheren Digitaleingänge zur Ansteuerung der Funktion "STO". Die Entprellzeit wird auf ganze Millisekunden gerundet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 387: Si Zwangsdynamisierung Timer / Si Zwangsdyn Timer

    Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung 4294967295 Beschreibung: CRC über Node Identifier eines Power Modules. Hinweis: PM: Power Module SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 388: Si Datenänderung Bestätigen / Si Daten Bestätig

    Siehe auch: r9398, p9399, r9728, p9729, r9798, p9799, r9898, p9899 Hinweis: Zu Wert = AC und DC hex: Diese Werte können nur eingestellt werden, wenn der Safety-Inbetriebnahmemodus eingestellt ist und das Safety Integrated Passwort eingegeben wurde. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 389 Anzeige der Ergebnisliste 1, die beim kreuzweisen Datenvergleich zwischen den beiden Überwachungskanälen zum Fehler geführt hat. Index: [0] = Ergebnisliste Prozessor 2 [1] = Ergebnisliste Prozessor 1 Bitfeld: Signalname 1-Signal 0-Signal Istwert > Obergrenze SLS1 Nein Istwert > Untergrenze SLS1 Nein SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 390 Die maximale Differenz zwischen dem lastseitigen Lageistwert auf Prozessor 1 und dem lastseitigen Lageistwert auf Prozessor 2. Zu Index 4: Der Inhalt entspricht dem Wert in Index 0. KDV: Kreuzweiser Datenvergleich SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 391: Co: Si Motion Diagnose Geschwindigkeit (Prozessor 1) / Si Mtn Diag V P1

    Aktive SLS-Stufe Bit 0 Gesetzt Nicht gesetzt Aktive SLS-Stufe Bit 1 Gesetzt Nicht gesetzt SDI positiv aktiv Nein 2824 SDI negativ aktiv Nein 2824 SSM (Drehzahl unter Grenzwert) Nein 2823 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 392: Co/Bo: Si Motion Antriebsintegriert Diagnosesignale / Si Mtn Integ Diag

    Dieses Bit kann genutzt werden, um ein steuerungsgeführtes ESR durchzuführen. ESR: Extended Stop and Retract (Erweitertes Stillsetzen und Rückziehen) SAM: Safe Acceleration Monitor (Sichere Überwachung auf Beschleunigung) SBR: Safe Brake Ramp (Sichere Bremsrampenüberwachung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 393 Anzeige der Prüfsumme über die checksummengeprüften Safety Integrated Parameter der Bewegungsüberwachungsfunktionen (Ist-Prüfsumme). Index: [0] = Prüfsumme über SI-Parameter für Bewegungsüberwachung [1] = Prüfsumme über SI-Parameter für Istwerte [2] = Prüfsumme über SI-Parameter für Hardware Abhängigkeit: Siehe auch: p9729 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 394 [0] = Sollwertbegrenzung positiv [1] = Sollwertbegrenzung negativ [2] = Sollwertbegrenzung absolut Abhängigkeit: Bei SLS: r9733[0] = p9531[x] x p9533 (von Lastseite auf Motorseite umgerechnet) Bei SDI negativ: r9733[0] = 0 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 395 Der Signalzustand verhält sich gegensätzlich zur PROFIsafe-Norm. Hinweis: Dieser Parameter wird nur bei aktivierten SI Motion Funktionen mit aktuellen Werten versorgt. Bei Safety Integrated Basic Functions (STO) ist der Wert gleich Null. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 396: Co/Bo: Si Motion Antriebsintegriert Statussignale (Prozessor 2) / Si Mtn Int Stat P2

    FFFF FFFF hex 0000 hex CU240E-2_DP_F CU240E-2_F CU240E-2_PN_F CU240E-2 PN Beschreibung: Eingabe des Safety Integrated Passwortes. Hinweis: Ein Ändern der Safety Integrated Parameter ist erst nach Eingabe des Safety Integrated Passwortes möglich. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 397: Si Passwort Bestätigung / Si Passwort Bestät

    Einheitenwahl: - Funktionsplan: - CU240E-2_DP Werkseinstellung CU240E-2_DP_F CU240E-2_PN_F CU240E-2 PN Beschreibung: Anzeige des empfangenen PROFIsafe-Telegramms auf Prozessor 1. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 398 CU240E-2 Werkseinstellung Beschreibung: Anzeige der unterstützten Safety Integrated Überwachungsfunktionen. Diese Anzeige ist von Prozessor 1 ermittelt. Bitfeld: Signalname 1-Signal 0-Signal STO über Klemmen unterstützt Nein 2804 Abhängigkeit: Siehe auch: r9871 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 399 Nein 2804 Extended Functions antriebsintegriert Nein unterstützt (p9601.2 = 1) Extended Functions geberlos unterstützt Nein Extended Functions SDI unterstützt Nein Extended Functions SSM geberlos Nein unterstützt Abhängigkeit: Siehe auch: r9871 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 400 STO im Antrieb angewählt Nein 2804 STO im Antrieb aktiv Nein 2804 Test Abschaltpfade erforderlich Nein 2810 Hinweis: Dieser Status wird aus der UND-Verknüpfung des jeweiligen Status der beiden Überwachungskanäle gebildet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 401 Anzeige der Prüfsumme zur Änderungsverfolgung bei Safety Integrated. Dies sind zusätzliche Prüfsummen, die zur Änderungsverfolgung (Fingerprint bei der Funktionalität "Safety- Logbuch") an Safety-Parametern (die relevant für Prüfsummen sind) gebildet werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 402 [1] = Minimalstrom gemessen Abhängigkeit: Siehe auch: p9588 Hinweis: Zu Index 0: Anzeige des parametrierten Minimalstroms von p9588. Zu Index 1: Anzeige des aktuell gemessenen Stroms von der geberlosen Istwerterfassung. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 403 = 1 (Überwachungstakt) r9794[1] = 2 (Freigabe sichere Funktionen) r9794[2] = 3 (F-DI-Umschaltung Toleranzzeit) Die vollständige Liste der Nummern für die kreuzweise verglichenen Daten ist in Störung F01611 aufgeführt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 404 In Abhängigkeit von den verwendeten Control Unit und Power Module ist nur eine Auswahl der nachfolgend aufgelisteten Einstellungen zulässig: 0000 hex: Antriebsintegrierte Sicherheitsfunktionen gesperrt (keine Safety Funktion). 0001 hex: Basisfunktionen über Onboard-Klemmen sind freigegeben (zulässig bei r9771.0 = 1). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 405 Siehe auch: p9601, r9871 Achtung: Dieser Parameter wird durch die Kopierfunktion der antriebsintegrierten Sicherheitsfunktionen überschrieben. Hinweis: Eine Änderung wird erst nach POWER ON wirksam. STO: Safe Torque Off (Sicher abgeschaltetes Moment) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 406 Basisfunktionen über PROFIsafe sind freigegeben (zulässig bei r9771.6 = 1). 0009 hex: Basisfunktionen über PROFIsafe und Onboard-Klemmen sind freigegeben (zulässig bei r9771.6 = 1). 000C hex: Erweiterte Funktionen über PROFIsafe sind freigegeben (zulässig bei r9771.4 = 1). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 407: Si F-Di-Umschaltung Diskrepanzzeit (Prozessor 2) / Si F-Di-Um T P2

    0.00 [µs] 100000.00 [µs] 0.00 [µs] CU240E-2_DP_F CU240E-2_F CU240E-2_PN_F CU240E-2 PN Beschreibung: Einstellung der Entprellzeit für die fehlersicheren Digitaleingänge zur Ansteuerung der Funktion "STO". Die Entprellzeit wird auf ganze Millisekunden gerundet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 408 Normierung: - Dyn. Index: - PM260 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2804 CU240E-2_DP Werkseinstellung CU240E-2 PN Beschreibung: Anzeige der unterstützten Safety Integrated Überwachungsfunktionen. Diese Anzeige ist vom Prozessor 2 ermittelt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 409 TM54F (Basic Functions) STO-Ursache Anwahl auf dem anderen Nein Überwachungskanal Abhängigkeit: Siehe auch: r9772 Hinweis: Zu Bit 00: Bei angewähltem STO wird die Ursache in Bit 16 ... 21 angezeigt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 410: Firmware-Prüfung Status / Fw-Prüfung Status

    Anzeige des Status bei der Prüfung der Firmware nach dem Einschalten. 0: Firmware noch nicht geprüft. 1: Prüfung läuft. 2: Prüfung erfolgreich abgeschlossen. 3: Prüfung fehlerhaft. Abhängigkeit: Siehe auch: r9925 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 411: Systemlogbuch Aktivierung / Syslog Aktivierung

    Anzeige und Binektorausgang für eine Verzögerung nach POWER ON. Der Binektorausgang r9935.0 wird nach dem Einschalten mit Beginn der ersten Abtastzeit gesetzt und nach etwa 100 ms wieder zurückgesetzt. Bitfeld: Signalname 1-Signal 0-Signal POWER ON Verzögerungssignal High SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 412: Auslastung System Gemessen / Ausl Sys Gem

    Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: - Werkseinstellung Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis: Nur für Siemens-interne Fehlerdiagnose. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 413: Si Motion F-Di-Umschaltung Diskrepanzzeit (Prozessor 1) / Si Mtn Di-Um T P1

    Entprellzeit = 1 ms: Störimpulse von 1 ms werden gefiltert, nur Impulse länger als 2 ms werden verarbeitet. Entprellzeit = 3 ms: Störimpulse von 3 ms werden gefiltert, nur Impulse länger als 4 ms werden verarbeitet. Das Ergebnis der Entprellung kann in r10051 gelesen werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 414: Si Motion Sto Eingangsklemme (Prozessor 1) / Si Mtn Sto F-Di P1

    CU240E-2_DP_F Werkseinstellung CU240E-2_F CU240E-2_PN_F Beschreibung: Einstellung des fehlersicheren Digitaleingangs (F-DI) für die Funktion "SLS". Wert: Statisch aktiv F-DI 0 F-DI 1 F-DI 2 255: Statisch inaktiv Abhängigkeit: Siehe auch: p10126 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 415: Si Motion Sdi Positiv Eingangsklemme (Prozessor 1) / Si Sdi Pos F-Di P1

    Zu Wert = 0: Keine Klemme zugeordnet, Sicherheitsfunktion immer aktiv. Zu Wert = 255: Keine Klemme zugeordnet, Sicherheitsfunktion immer inaktiv. F-DI: Failsafe Digital Input (Fehlersicherer Digitaleingang) SDI: Safe Direction (Sichere Bewegungsrichtung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 416: Si Motion F-Di Überwachungsstatus (Prozessor 1) / Si F-Di Status P1

    Der Parameter wird im SI Motion Überwachungstakt aktualisiert. Bitfeld: Signalname 1-Signal 0-Signal F-DI 0 Prozessor 1 High F-DI 1 Prozessor 1 High F-DI 2 Prozessor 1 High Abhängigkeit: Siehe auch: p9501, p9601, p10017, p10050, r10151 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 417: Si Motion F-Di-Umschaltung Diskrepanzzeit (Prozessor 2) / Si Mtn F-Di T P2

    F-DI 2 255: Statisch inaktiv Abhängigkeit: Siehe auch: p10006 Hinweis: Die Werte "statisch aktiv" und "statisch inaktiv" führen zu inaktiver Funktion der sicheren Quittierung. F-DI: Failsafe Digital Input (Fehlersicherer Digitaleingang) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 418: Si Motion Sto Eingangsklemme (Prozessor 2) / Si Sto F-Di P2

    Einstellung des fehlersicheren Digitaleingangs (F-DI) für die Funktion "SS1". Wert: Statisch aktiv F-DI 0 F-DI 1 F-DI 2 255: Statisch inaktiv Abhängigkeit: Siehe auch: p10023 Hinweis: Zu Wert = 0: Keine Klemme zugeordnet, Sicherheitsfunktion immer aktiv. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 419: Si Motion Sls Eingangsklemme (Prozessor 2) / Si Sls F-Di P2

    Dyn. Index: - PM260 Einheitengruppe: - Einheitenwahl: - Funktionsplan: - CU240E-2_DP_F Werkseinstellung CU240E-2_F CU240E-2_PN_F Beschreibung: Einstellung des fehlersicheren Digitaleingangs (F-DI) für die Funktion "SDI negativ". Wert: Statisch aktiv F-DI 0 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 420: Si Motion F-Di Überwachungsstatus (Prozessor 2) / Si F-Di Status P2

    F-DI 0 Prozessor 2 Übertragung Keine Übertragung F-DI 1 Prozessor 2 Übertragung Keine Übertragung F-DI 2 Prozessor 2 Übertragung Keine Übertragung Abhängigkeit: Siehe auch: p10050 Hinweis: F-DI: Failsafe Digital Input (Fehlersicherer Digitaleingang) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 421: Co/Bo: Si Motion Digitaleingänge Status (Prozessor 2) / Si Di Status P2

    [2] = Ablaufgruppe 2 [3] = Ablaufgruppe 3 [4] = Ablaufgruppe 4 [5] = Ablaufgruppe 5 [6] = Ablaufgruppe 6 [7] = Ablaufgruppe 7 [8] = Ablaufgruppe 8 [9] = Ablaufgruppe 9 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 422 Einheitenwahl: - Funktionsplan: 7210 Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgrößen I0, I1, I2, I3 der Instanz AND 1 des AND-Funktionsblocks. Index: [0] = Eingang I0 [1] = Eingang I1 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 423 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7210 Werkseinstellung Beschreibung: Anzeigeparameter für die Binärgröße Q = I0 & I1 & I2 & I3 der Instanz AND 2 des AND-Funktionsblocks. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 424 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7210 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz AND 3 des AND-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 425 Einstellparameter für die Ablaufgruppe, in der die Instanz OR 0 des OR-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 426 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz OR 1 innerhalb der in p20052 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 427 Einheitenwahl: - Funktionsplan: 7212 Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgrößen I0, I1, I2, I3 der Instanz OR 3 des OR-Funktionsblocks. Index: [0] = Eingang I0 [1] = Eingang I1 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 428 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7214 Werkseinstellung Beschreibung: Anzeigeparameter für die Binärgröße Q der Instanz XOR 0 des XOR-Funktionsblocks. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 429 Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7214 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz XOR 1 des XOR-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 430 Einstellparameter für die Ablaufgruppe, in der die Instanz XOR 2 des XOR-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 431 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz XOR 3 innerhalb der in p20076 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 432: Bo: Not 0 Invertierter Ausgang / Not 0 Inv Ausgang

    Datentyp: U32 / Binary Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7216 Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgröße I der Instanz NOT 1 des Invertierers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 433: Bo: Not 1 Invertierter Ausgang / Not 1 Inv Ausgang

    Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7216 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang der Instanz NOT 2 des Invertierers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 434: Bo: Not 3 Invertierter Ausgang / Not 3 Inv Ausgang

    Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz NOT 3 des Invertierers aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 435 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz ADD 0 innerhalb der in p20096 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 436 Einheitenwahl: - Funktionsplan: 7220 Werkseinstellung Beschreibung: Einstellung der Signalquelle des Minuenden X1 und des Subtrahenden X2 der Instanz SUB 0 des Subtrahierers. Index: [0] = Minuend X1 [1] = Subtrahend X2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 437 Änderbar: - Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7220 Werkseinstellung Beschreibung: Anzeigeparameter für die Differenz Y = X1 - X2 der Instanz SUB 1 des Subtrahierers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 438 Einheitenwahl: - Funktionsplan: 7222 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz MUL 0 des Multiplizierers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 439 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz MUL 1 innerhalb der in p20116 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 440 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz DIV 0 innerhalb der in p20121 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 441 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz DIV 1 innerhalb der in p20126 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 442 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz AVA 0 innerhalb der in p20131 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 443 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz AVA 1 innerhalb der in p20136 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 444 Datentyp: U32 / Binary Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7230 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Eingangsimpuls I der Instanz MFP 1 des Impulsbildners. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 445 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7230 Werkseinstellung 0.00 5400000.00 0.00 Beschreibung: Einstellparameter für die Impulsdauer T in Millisekunden der Instanz PCL 0 des Impulsverkürzers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 446 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7230 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PCL 1 des Impulsverkürzers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 447 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7232 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDE 0 des Einschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 448 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7232 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDE 1 des Einschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 449 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7233 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDF 0 des Ausschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 450 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7233 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDF 1 des Ausschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 451 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7234 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PST 0 des Impulsverlängerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 452 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7234 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PST 1 des Impulsverlängerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 453 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz RSR 0 des RS-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 454 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz RSR 1 des RS-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 455 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz DFR 0 des D-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 456 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz DFR 1 des D-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 457 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7250 Werkseinstellung Beschreibung: Anzeigeparameter für die Ausgangsgröße Q der Instanz BSW 0 des Binär-Umschalters. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 458 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7250 Werkseinstellung Beschreibung: Anzeigeparameter für die Ausgangsgröße Q der Instanz BSW 1 des Binär-Umschalters. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 459 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7250 Werkseinstellung Beschreibung: Anzeigeparameter für die Ausgangsgröße Y der Instanz NSW 0 des Numerischen-Umschalters. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 460 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7250 Werkseinstellung Beschreibung: Anzeigeparameter für die Ausgangsgröße Y der Instanz NSW 1 des Numerischen-Umschalters. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 461 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7260 Werkseinstellung -340.28235E36 340.28235E36 0.0000 Beschreibung: Einstellparameter für den unteren Grenzwert LL der Instanz LIM 0 des Begrenzers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 462 Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7260 Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgröße X der Instanz LIM 1 des Begrenzers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 463 Einheitenwahl: - Funktionsplan: 7260 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz LIM 1 des Begrenzers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 464 Berechnet: - Datentyp: FloatingPoint32 Änderbar: - Normierung: PERCENT Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7262 Werkseinstellung Beschreibung: Anzeigeparameter für die geglättete Ausgangsgröße Y der Instanz PT1 0 des Glättungsglieds. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 465 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7262 Werkseinstellung 0.00 340.28235E36 0.00 Beschreibung: Einstellung der Glättungszeitkonstante T in Millisekunden der Instanz PT1 1 des Glättungsglieds. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 466 Datentyp: FloatingPoint32 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7264 Werkseinstellung -340.28235E36 340.28235E36 0.0000 Beschreibung: Einstellung des oberen Grenzwerts LU der Instanz INT 0 des Integrators. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 467 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7264 Werkseinstellung Beschreibung: Anzeigeparameter für die Meldung QL, dass die Ausgangsgröße Y der Instanz INT 0 des Integrators den unteren Grenzwert LL erreicht hat. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 468 Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7270 Werkseinstellung -340.28235E36 340.28235E36 0.0000 Beschreibung: Einstellparameter für die Hysterese HY der Instanz LVM 0 des doppelseitigen Begrenzers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 469: Bo: Lvm 0 Eingangsgröße Oberhalb Intervall Qu / Lvm 0 X Oberh Qu

    7999 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz LVM 0 innerhalb der in p20273 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 470: Bo: Lvm 1 Eingangsgröße Oberhalb Intervall Qu / Lvm 1 X Oberh Qu

    Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7270 Werkseinstellung Beschreibung: Anzeigeparameter der Instanz LVM 1 des doppelseitigen Begrenzers, dass die Eingangsgröße X innerhalb des Intervalls liegt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 471: Bo: Lvm 1 Eingangsgröße Unterhalb Intervall Ql / Lvm 1 X Unterh Ql

    Änderbar: T Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7264 Werkseinstellung 0.00 340.28235E36 0.00 Beschreibung: Einstellung der Differenzierzeitkonstante Td in Millisekunden der Instanz DIF 0 des Differenzierglieds. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 472: Bo: Not 4 Invertierter Ausgang / Not 4 Inv Ausgang

    Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7216 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang der Instanz NOT 4 des Invertierers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 473: Bo: Not 5 Invertierter Ausgang / Not 5 Inv Ausgang

    Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz NOT 5 des Invertierers aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 474 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz ADD 2 innerhalb der in p20310 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 475 Funktionsplan: 7225 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz NCM 0 des des numerischen Vergleichers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 476 Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7225 Werkseinstellung Beschreibung: Anzeigeparameter für die Binärgröße QL der Instanz NCM 1 des numerischen Vergleichers. QL ist nur dann gesetzt, wenn X0 < X1. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 477 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz RSR 2 des RS-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 478 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7240 Werkseinstellung Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz DFR 2 des D-Flip-Flops. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 479 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7232 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDE 2 des Einschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 480 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7232 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDE 3 des Einschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 481 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7233 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDF 2 des Ausschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 482 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7233 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDF 3 des Ausschaltverzögerers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 483 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7230 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz MFP 2 des Impulsbildners. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 484 Berechnet: - Datentyp: Unsigned32 Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 7230 Werkseinstellung Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz MFP 3 des Impulsbildners. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 485: Pli 0 X-Koordinate A Knickpunkt / Pli 0 X-Koordinate Zugriffsstufe

    [1] = Knickpunkt 1 [2] = Knickpunkt 2 [3] = Knickpunkt 3 [4] = Knickpunkt 4 [5] = Knickpunkt 5 [6] = Knickpunkt 6 [7] = Knickpunkt 7 [8] = Knickpunkt 8 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 486 Einheitenwahl: - Funktionsplan: 7226 Werkseinstellung 9999 9999 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz PLI 0 des Poligonzugs aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 487: Pli 1 X-Koordinate A Knickpunkt / Pli 1 X-Koordinate Zugriffsstufe

    [12] = Knickpunkt 12 [13] = Knickpunkt 13 [14] = Knickpunkt 14 [15] = Knickpunkt 15 [16] = Knickpunkt 16 [17] = Knickpunkt 17 [18] = Knickpunkt 18 [19] = Knickpunkt 19 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 488 32000 Beschreibung: Einstellparameter für die Ablaufreihenfolge der Instanz PLI 1 innerhalb der in p20382 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablaufreihenfolgewert gerechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 489 Der Abstand zum PZD-Telegramm kann mit p2071 vergrößert werden. Nach Änderung von p0922/p2079 oder p2071 muss p60122 erneut eingestellt werden. Die Telegrammverschaltungen können nur verändert werden, wenn p60122 und p0922 gleich 999 eingestellt sind. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 490 CU240E-2_PN_F Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned8 CU240E-2 PN Änderbar: - Normierung: - Dyn. Index: - Einheitengruppe: - Einheitenwahl: - Funktionsplan: 2410 Werkseinstellung Beschreibung: Anzeige von PROFINET IP of Station. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 491: Parameter Für Datensätze

    CI: Hochlaufgeber Rücklaufzeit Skalierung / HLG t_RL Skal p1140[0...n] BI: Hochlaufgeber freigeben/Hochlaufgeber sperren / HLG freigeben p1141[0...n] BI: Hochlaufgeber fortsetzen/Hochlaufgeber einfrieren / HLG fortsetzen p1142[0...n] BI: Sollwert freigeben/Sollwert sperren / Sollw freigeben SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 492 CI: Technologieregler Istwert / Tec_reg Istwert p2286[0...n] BI: Technologieregler Integrator anhalten / Tec_reg Integr anh p2289[0...n] CI: Technologieregler Vorsteuersignal / Tec_reg Vorst_sig p2296[0...n] CI: Technologieregler Ausgang Skalierung / Tec_reg Ausg Skal SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 493: Antriebsdatensätze (Drive Data Set, Dds)

    Hochlaufgeber Hochlaufzeit / HLG Hochlaufzeit p1121[0...n] Hochlaufgeber Rücklaufzeit / HLG Rücklaufzeit p1123[0...n] Hochlaufgeber Hochlaufzeit minimal / HLG t_HL min p1127[0...n] Hochlaufgeber Rücklaufzeit minimal / HLG t_RL min p1130[0...n] Hochlaufgeber Anfangsverrundungszeit / HLG t_Anf_ver SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 494 U/f-Steuerung FCC Startfrequenz / U/f FCC f_Start p1334[0...n] U/f-Steuerung Schlupfkompensation Startfrequenz / Schlupfkomp Start p1335[0...n] Schlupfkompensation Skalierung / Schlupfkomp Skal p1336[0...n] Schlupfkompensation Grenzwert / Schlupfkomp Grenzw p1338[0...n] U/f-Betrieb Resonanzdämpfung Verstärkung / Uf Res_dämpf Verst SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 495 Flussregler P-Verstärkung / Flussregler Kp p1594[0...n] Feldschwächregler P-Verstärkung / Feld_reg Kp p1596[0...n] Feldschwächregler Nachstellzeit / Feld_reg Tn p1610[0...n] Drehmomentsollwert statisch (geberlos) / M_soll statisch p1611[0...n] Beschleunigungszusatzmoment (geberlos) / M_zusatz_beschl SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 496 Hysteresedrehzahl 4 / n_Hysterese 4 p2166[0...n] Ausschaltverzögerung n_ist = n_soll / t_ver_aus n_i=n_so p2167[0...n] Einschaltverzögerung n_ist = n_soll / t_Ein n_ist=n_soll p2170[0...n] Stromschwellwert / I_schw p2171[0...n] Stromschwellwert erreicht Verzögerungszeit / I_schw err t_ver SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 497 Strömungsmaschine Leistung Punkt 1 / Ström_masch P1 p3321[0...n] Strömungsmaschine Drehzahl Punkt 1 / Ström_masch n1 p3322[0...n] Strömungsmaschine Leistung Punkt 2 / Ström_masch P2 p3323[0...n] Strömungsmaschine Drehzahl Punkt 2 / Ström_masch n2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 498 Motor-Masse (für thermisches Motormodell) / Mot-Masse th Mod r0345[0...n] Motor-Bemessungsanlaufzeit / Mot t_anl_Bemes p0346[0...n] Motor-Auferregungszeit / Mot t_Auferregung p0347[0...n] Motor-Entregungszeit / Mot t_Entregung p0350[0...n] Motor-Ständerwiderstand kalt / Mot R_Ständer kalt SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 499 Q-Fluss Flussgradient gesättigt / PSIQ Grad SAT p0650[0...n] Motor Betriebsstunden aktuell / Mot t_Betr akt p0651[0...n] Motor Betriebsstunden Wartungsintervall / Mot t_Betr Wartung p0826[0...n] Motorumschaltung Motornummer / Mot_um Motornummer p1231[0...n] Gleichstrombremsung Konfiguration / DCBRK Konfig SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 500 Leistungsteil Hardware-Eigenschaften / LT HW-Eigensch 2.3.5 Geberdatensätze (Encoder Data Set, EDS) Product: SINAMICS G120 CU240, Version: 4703500, Language: deu, Type: EDS p0422[0...n] Absolutwertgeber linear Messschritte Auflösung / Geb abs Messschr SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 501: Binektoreingänge (Binector Input, Bi)

    BI: Drehzahlregler Integratorwert setzen / n_reg Integ setzen p1492[0...n] BI: Statikrückführung Freigabe / Statik Freig p1501[0...n] BI: Drehzahl-/Drehmomentregelung umschalten / n/M_reg umschalten p1502[0...n] BI: Trägheitsmomentschätzer einfrieren / J_schätzer einfr SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 502 BI: PDE 0 Eingangsimpuls I / PDE 0 Eing_imp I p20163 BI: PDE 1 Eingangsimpuls I / PDE 1 Eing_imp I p20168 BI: PDF 0 Eingangsimpuls I / PDF 0 Eing_imp I SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 503: Konnektoreingänge (Connector Input, Ci)

    CI: U/f-Steuerung Spannungssollwert unabhängig / Uf U_soll unabh p1352[0...n] CI: Motorhaltebremse Startfrequenz Signalquelle / Bremse f_Start p1455[0...n] CI: Drehzahlregler P-Verstärkung Adaptionssignal / n_reg Adapt_sig Kp p1466[0...n] CI: Drehzahlregler P-Verstärkung Skalierung / n_reg Kp Skal SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 504 CI: NCM 1 Eingänge / NCM 1 Eingänge p20372 CI: PLI 0 Eingang X / PLI 0 Eingang X p20378 CI: PLI 1 Eingang X / PLI 1 Eingang X SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 505: Binektorausgänge (Binector Output, Bo)

    BO: BSW 0 Ausgang Q / BSW 0 Ausgang Q r20215 BO: BSW 1 Ausgang Q / BSW 1 Ausgang Q r20232 BO: LIM 0 Eingangsgröße an der oberen Grenze QU / LIM 0 QU SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 506 CO: Phasenstrom Istwert / I_Phase Istwert r0070 CO: Zwischenkreisspannung Istwert / Vdc Istw r0072 CO: Ausgangsspannung / U_Ausgang r0074 CO: Aussteuergrad / Aussteuergrad r0075 CO: Stromsollwert feldbildend / Id_soll SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 507 CO: Vdc-Regler Ausgang (U/f) / Vdc_reg Ausgang r1337 CO: Schlupfkompensation Istwert / Schlupfkomp Istw r1343 CO: I_max-Regler Frequenzausgang / I_max_reg f_ausg r1348 CO: U/f-Steuerung Eco-Faktor Istwert / U/f Eco-Fakt Istw SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 508 CO: Technologieregler Festwert 9 / Tec_reg Festw 9 p2210[0...n] CO: Technologieregler Festwert 10 / Tec_reg Festw 10 p2211[0...n] CO: Technologieregler Festwert 11 / Tec_reg Festw 11 p2212[0...n] CO: Technologieregler Festwert 12 / Tec_reg Festw 12 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 509 CO: ADD 2 Ausgang Y / ADD 2 Ausgang Y r20373 CO: PLI 0 Ausgang Y / PLI 0 Ausgang Y r20379 CO: PLI 1 Ausgang Y / PLI 1 Ausgang Y SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 510 CO/BO: SI Safety Info Channel Zustandswort S_ZSW1B / SIC S_ZSW1B r9742.0...15 CO/BO: SI Motion antriebsintegriert Statussignale (Prozessor 2) / SI Mtn int Stat P2 r9772.0...21 CO/BO: SI Status (Prozessor 1) / SI Status P1 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 511 CO/BO: SI Status (Prozessor 2) / SI Status P2 r10051.0...2 CO/BO: SI Motion Digitaleingänge Status (Prozessor 1) / SI DI Status P1 r10151.0...2 CO/BO: SI Motion Digitaleingänge Status (Prozessor 2) / SI DI Status P2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 512 Identification and Maintenance 3 / I&M 3 p8809[0...53] Identification and Maintenance 4 / I&M 4 p8980 Ethernet/IP Profil / Eth/IP Profil p8981 Ethernet/IP ODVA STOP Mode / Eth/IP ODVA STOP SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 513 KHP OEM-Ausnahmeliste Anzahl Indizes für p7764 / KHP OEM Anz p7764 p7764[0...n] KHP OEM-Ausnahmeliste / KHP OEM-Ausn_liste p9601 SI Freigabe antriebsintegrierte Funktionen (Prozessor 1) / SI Freigabe Fkt P1 p9810 SI PROFIsafe-Adresse (Prozessor 2) / SI PROFIsafe P2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 514 Antrieb Parameter zurücksetzen C(1,30) p1080 Minimaldrehzahl C(1)T p1082 Maximaldrehzahl C(1)T p1120 Hochlaufgeber Hochlaufzeit C(1)UT p1121 Hochlaufgeber Rücklaufzeit C(1)UT p1135 AUS3 Rücklaufzeit C(1)UT p1300 Steuerungs-/Regelungs-Betriebsart C(1)T p1500 Drehmomentsollwert Auswahl C(1)T SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 515 Am Ende der Schnellinbetriebnahme setzen Sie p3900 = 1, um die erforderlichen Motorberechnungen durchzuführen, und setzen Sie alle anderen Parameter (nicht in p0010 = 1 enthaltene) auf ihre Voreinstellungen zurück. Hinweis Dies gilt nur für die Schnellinbetriebnahme. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 516 2 Parameter 2.6 Schnellinbetriebnahme (p0010 = 1) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 517 Safety Integrated Basic 3.10 Safety Integrated Extended Functions 3.11 Safety Integrated PROFIsafe 3.12 Sollwertkanal 3.13 Vektorregelung 3.14 Technologiefunktionen 3.15 Freie Funktionsbausteine 3.16 Technologieregler 3.17 Signale und Überwachungsfunktionen 3.18 Diagnose 3.19 Datensätze SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 518: Inhaltsverzeichnis

    2251 – CU240E-2: Analogeingänge 0 ... 1 (AI 0 ... AI 1) ........2255 – CU240B-2: Analogeingänge als Digitaleingänge (DI 11) .......
  • Seite 519 2701 – Einfache Bremsensteuerung ........... . SINAMICS G120 Control Units CU240B-2/CU240E-2...
  • Seite 520 6040 – Drehzahlregler ............. . . SINAMICS G120 Control Units CU240B-2/CU240E-2...
  • Seite 521 7232 – PDE (Einschaltverzögerer) ............SINAMICS G120 Control Units CU240B-2/CU240E-2...
  • Seite 522 8565 – Antriebsdatensätze (Drive Data Set, DDS) ......... SINAMICS G120 Control Units CU240B-2/CU240E-2...
  • Seite 523 Erklärungen zu den Funktionsplänen Funktionspläne 1020 – Erläuterung der Symbole (Teil 1) 1021 – Erläuterung der Symbole (Teil 2) 1022 – Erläuterung der Symbole (Teil 3) 1030 – Umgang mit BICO-Technik SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 524: Erklärungen Zu Den Funktionsplänen

    Parameter Konnektoren Binektoren Datensätze Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung Symbol Bedeutung Parametername [Unit] Beobachtungsparameter Parametername Konnektoreingang CI mit Parametername Binektoreingang BI mit pxxxx[C] Parameter gehört zum rxxxx[y..z] mit Einheit [Unit] und Indexbereich[y..z] bzw. Indexbereich [y..z] bzw. Befehlsdatensatz pxxxx[y..z] pxxxx[y..z] Indexbereich [y..z] bzw.

  • Seite 525: 1021 - Erläuterung Der Symbole (Teil 2)

    Vorbelegte Konnektoren und Binektoren Symbole für Logikfunktionen Symbole für Rechen- und Regelfunktionen Prozentfestwerte Logische Invertierung Festwert 1 [%] -10000.00 ... 10000.00 [%] Schwellwertschalter 1/0 UND-Glied p2900 [D] (0.00) Gibt am Ausgang y eine logische "1" aus, wenn x < S ist. Festwert 1 [%] &...

  • Seite 526: 1022 - Erläuterung Der Symbole (Teil 3)

    Einschaltverzögerung Symbol für Schalter Filter 2. Ordnung (Bandsperre/allgemeines Filter) pxxxx pxxxx Umschalter einfach Es wird die Schalterstellung gemäß Eigenfrequenz Zähler Dämpfung Zähler Werkseinstellung dargestellt fn_z (in diesem Fall Schalterstellung 1 pxxxx pxxxx pxxxx im Auslieferungszustand). Das digitale Signal x muss ohne Unterbrechung während der Zeit T den Wert "1"...

  • Seite 527: 1030 - Umgang Mit Bico-Technik

    Umgang mit BICO-Technik Binektoren sind frei verschaltbare Binärsignale (BO = Binector Output). Binektor: r0723.15 Sie stellen ein Bit eines "BO:" Anzeigeparameters dar (z. B. Bit 15 von r0723). Konnektoren sind frei verschaltbare "Analogsignale" (z. B. Prozentgrößen, Drehzahlen oder Drehmomente). Konnektor: r0723 Konnektoren sind gleichzeitig "CO:"...

  • Seite 528: 3.3 Ein-/Ausgangsklemmen

    Funktionspläne 2201 – Anschlussübersicht CU240B-2 2202 – Anschlussübersicht CU240E-2 2220 – CU240B-2: Digitaleingänge potenzialgetrennt (DI 0 ... DI 3) 2221 – CU240E-2: Digitaleingänge potenzialgetrennt (DI 0 ... DI 5) 2240 – CU240B-2: Digitalausgang (DO 0) 2242 – CU240E-2: Digitalausgänge (DO 0 ... DO 2) 2250 –...
  • Seite 529 1.6 V 4.0 V CU DI Status r0722 r0722 [8016] Thermische Überwachung Motor Kl. 14 T1 MOTOR Mot_temp [°C] r0035 Kl. 15 T2 MOTOR Kl. = Klemme Ein-/Ausgangsklemmen Funktionsplan fp_2201_97_02.vsd - 2201 - Anschlussübersicht G120 CU240B-2 G120 CU240B-2 09.04.2014 V4.7...
  • Seite 530 Simulation für DI 0 … DI 5, DI 11 … DI 12 CU DI Status inv CU DI Simulation CU DI t_Entpr r0723 p0795 .0...12 p0724 r0721 .0...12 Kl. 9 +24 V OUT r0723 .0...12 CU DI Status Kl. 28 r0722 p0796 .0...12...
  • Seite 531 Kl. 8 DI 3 Kl. 8 DI 3 Kl. 8 DI 3 r0722 p0796.3 & r0722 Kl. = Klemme Abtastzeit der Digitaleingänge: 2 ms Ein-/Ausgangsklemmen Funktionsplan fp_2220_97_02.vsd - 2220 - Digitaleingänge potenzialgetrennt (DI 0 … DI 3) G120 CU240B-2 09.04.2014 V4.7...
  • Seite 532 oder Externe Stromversorgung DC 24 V Kl. 9 +24 V OUT Kl. 9 +24 V OUT 1 = Simulation Ein Kl. 28 Kl. 28 <1> CU DI Simulation CU DI Status inv p0795 CU DI t_Entpr Kl. 69 DI COM Kl.
  • Seite 533 CU DO Status CU S_q DO 0 r0747 <1> p0730 DO 0 (52.3) Kl. 18 Kl. 19 Kl. 20 Abtastzeit der Digitalausgänge: 2 ms <1> Kl. = Klemme Ein-/Ausgangsklemmen Funktionsplan fp_2240_97_02.vsd - 2240 - Digitalausgang (DO 0) G120 CU240B-2 09.04.2014 V4.7...
  • Seite 534 CU DO inv p0748 CU DO Status CU S_q DO 0 r0747 <1> p0730 DO 0 (52.3) Kl. 18 Kl. 19 Kl. 20 CU DO inv p0748 CU DO Status CU S_q DO 1 r0747 p0731 (52.7) DO 1 24 V Kl.
  • Seite 535 Drahtbrucherkennung nur aktiv bei p0756 = 1, 3. Bei p0756 = 0, 1, 4 gilt die Einheit V. Kl. = Klemme Abtastzeit der Analogeingänge : 4 ms Ein-/Ausgangsklemmen Funktionsplan fp_2250_97_02.vsd - 2250 - Analogeingang 0 (AI 0) G120 CU240B-2 09.04.2014 V4.7...
  • Seite 536 <2> <3> <4> CU AI Typ 0 ... 8 p0756[0..1] (4) CU Drahtbr Schw CU Drahtbr t_Ver CU AI Zustandswort 0.00 ... 20.00 CU AI Sim_modus 0 ... 1000 [ms] r0751 p0761[0..1] (2.00) 0 ... 1 p0762[0..1] (100) p0797[0..1] (0) 3 20 mA F03505...
  • Seite 537 AI 0+ (DI 11) r0723 r0723 AI 0- Kl. 4 CU DI Status r0722 p0796.11 r0722 <1> Kl. = Klemme Abtastzeit der Digitaleingänge : 4 ms Ein-/Ausgangsklemmen Funktionsplan fp_2255_97_02.vsd - 2255 - Analogeingänge als Digitaleingang (DI 11) G120 CU240B-2 09.04.2014 V4.7...
  • Seite 538 Zum Beispiel: <1> KL. 1 +10 V OUT KL. 2 1 = Simulation Ein CU DI Simulation 1.6 V 4.0 V p0795 CU DI t_Entpr p0724 r0721.11 CU DI Status inv KL. 3 AI 0+ (DI 11) r0723 r0723 KL. 4 AI 0- CU DI Status r0722...
  • Seite 539 = 0: 0 ... +20 mA = 1: 0 ... +10 V Abtastzeit der Analogausgänge : 4 ms Kl. = Klemme = 2: 4 ... +20 mA Ein-/Ausgangsklemmen Funktionsplan fp_2260_97_02.vsd - 2260 - Analogausgang 0 (AO 0) G120 CU240B-2 09.04.2014 V4.7...
  • Seite 540 <3> CU AO Ausg akt bez [%] CU AO Kennl x1 CU AO Kennl x2 r0772 CU AO Typ -1000.00 ... 1000.00 [%] -1000.00 ... 1000.00 [%] 0 ... 2 p0777 (0.00) [0] (0) p0779 (100.00) [0] (100) CU AO Betrag akt CU AO T_Glättung p0776 (0) [0] (0)
  • Seite 541 Zweidrahtsteuerung (p0015 = 17 oder p3334 = 1) Zweidrahtsteuerung (p0015 = 18 oder p3334 = 2) Rechtslauf/Linkslauf 1 Rechtslauf/Linkslauf 2 2/3-Draht Ausw 2/3-Draht Ausw 0 ... 4 0 ... 4 p3334 (0) p3334 (0) CU DI Status 2/3-Draht Bef 1 2/3-Draht STW EIN/AUS (AUS1) CU DI Status...
  • Seite 542 Dreidrahtsteuerung (p0015 = 19 oder p3334 = 3) Dreidrahtsteuerung (p0015 = 20 oder p3334 = 4) Freigabe Rechtslauf/Linkslauf Freigabe EIN/Reversieren 2/3-Draht Ausw 2/3-Draht Ausw 0 ... 4 0 ... 4 p3334 (0) p3334 (0) CU DI Status 2/3-Draht Bef 1 CU DI Status 2/3-Draht Bef 1 r0722...

  • Seite 543: 3.4 Profienergy

    3 Funktionspläne 3.4 PROFIenergy PROFIenergy Funktionspläne 2381 – Steuerbefehle und Abfragebefehle 2382 – Zustände SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 544 PROFIenergy Steuerbefehle "Start_Pause" Pause_Time PROFINET "Start_Pause_with_time_response" 1 = PROFIenergy sperren p5611.0 & Port 1 p5602 p5606 Port 2 + Time_to_pause + Time_to_operate "End_Pause" Betriebsbereit r5600 = 255 Energiesparmodus 2 r5600 = 2 [2382] PROFIenergy Abfragebefehle Time_to_pause Time_to_operate "List_Energy_Saving_Modes“ "Get_Mode“ Pe Mod t_Pause min "PEM_Status“...
  • Seite 545 PROFIdrive Zustände PROFIenergy Zustände <1> POWER ON PROFIenergy Power OFF S1: Einschaltsperre PROFIenergy Energiesparmodus 2 A08800 PROFIenergy Energiesparmodus aktiv 1 = PE aktiv "Austrudeln" und kein "Austrudeln" r5613.0 oder "Schnellhalt" und kein "Schnellhalt" 1 = PROFIenergy sperren & p5611 1 = PE inaktiv r5613.1 S2: Einschaltbereit 1 = Übergang in Energie-...

  • Seite 546: Kommunikation Profidrive (Profibus/Profinet)

    2452 – ZSW1 Zustandswort-Verschaltung (p2038 = 0) 2456 – ZSW3 Zustandswort-Verschaltung 2468 – Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) 2470 – Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) 2472 – Zustandsworte Freie Verschaltung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 547 Verschaltung der fest belegten Empfangstelegramme Signal Beschreibung Verschaltung Empfangstelegramm Header [2440] ... [2446] Fest belegte Telegramme Nettodaten Verschaltung der fest belegten Sendetelegramme Trailer PB Adresse 1 ... 126 Signal Beschreibung Verschaltung p0918 (126) Axxxxx Überwachung Fxxxxx Diagnose rxxxx [2450] ... [2456] Verschaltung des freien Empfangstelegramms [2410] PROFIBUS-Adresse, Diagnose PROFIdrive...
  • Seite 548 Diag Offs send <1> Die Ansprechüberwachungszeit t_An wird automatisch bei der r61001 r2076 PROFIBUS-Projektierung durch das Konfigurations-Tool (z. B. HW Konfig von Siemens) festgelegt. PROFIdrive (PROFIBUS/PROFINET) Funktionsplan fp_2410_97_59.vsd - 2410 - PROFIBUS (PB) / PROFINET (PN), Adressen und Diagnose CU240B/E-2 DP/PN 09.04.2014...
  • Seite 549 <1> PZD Telegr_ausw 1 ... 999 Pd SIC Telegr p0922 (1) p60122 Standardtelegramme Herstellerspezifische Telegramme Freies Telegramm Verschaltung [2440], [2450] automatisch erfolgt gemäß <5> Telegramm PZD1 STW1 ZSW1 STW1 ZSW1 STW1 ZSW1 STW1 ZSW1 STW1 ZSW1 STW1 ZSW1 STW1 <4> ZSW1 <4>...
  • Seite 550 Bei Anwahl eines Standardtelegrammes oder herstellerspezifischen Telegrammes über p0922 werden diese Verschaltungsparameter des Befehlsdatensatzes CDS 0 automatisch gesetzt. <2> Datentyp nach PROFIdrive-Profile: I16 = Integer16, U16 = Unsigned16. <3> Anzeigeparameter für Empfangsdaten gemäß [2468]. <4> Nur SIEMENS-Telegramm 350. PROFIdrive (PROFIBUS/PROFINET) Funktionsplan fp_2440_97_64.vsd - 2440 - PZD-Empfangssignale Verschaltung CU240B/E-2 DP/PN 09.04.2014...
  • Seite 551 Signalziele für STW1 im Interface Mode VIK-NAMUR (p2038 = 2) <1> Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel = EIN (Impulsfreigabe möglich) STW1.0 p0840[0] = r2090.0 [2501.3] Steuerwerk 0 = AUS1 (Abbremsen mit Hochlaufgeber, dann Impulslöschung und Einschaltbereit) 1 = Kein AUS2 (Freigabe möglich) STW1.1 p0844[0] = r2090.1...
  • Seite 552 Signalziele für STW1 im Interface Mode SINAMICS (p2038 = 0) Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel = EIN (Impulsfreigabe möglich) Steuerwerk STW1.0 p0840[0] = r2090.0 [2501.3] 0 = AUS1 (Abbremsen mit Hochlaufgeber, dann Impulslöschung und Einschaltbereit) 1 = Kein AUS2 (Freigabe möglich) Steuerwerk STW1.1...
  • Seite 553 Signalziele für STW3 im Interface Mode SINAMICS <1> Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel STW3.0 1 = Festsollwert Bit 0 p1020[0] = r2093.0 [3010.2] [3010.2] STW3.1 1 = Festsollwert Bit 1 p1021[0] = r2093.1 [2513.2] [3010.2] STW3.2 1 = Festsollwert Bit 2 p1022[0] = r2093.2...
  • Seite 554 Signalquellen für PZD-Sendesignale <1> PZD send word 1...8 p2051[0...7] WORD PROFIdrive- PROFIdrive Verschaltungs- Funktions- Sendetelegramm Signal Beschreibung Datentyp Normierung r2053[0...7] WORD Signal-Nr. parameter plan ZSW1 Zustandswort 1 r2089[0] [2452] Header NIST_A Drehzahlistwert A (16 Bit) r0063[0] 4000 hex p2000 Daten IAIST_GLATT Stromistwert Betrag geglättet r0068[1]...
  • Seite 555 Signalquellen für ZSW1 im Interface Mode VIK-NAMUR (p2038 = 2) Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel <1> ZSW1.0 1 = Einschaltbereit p2080[0] = r0899.0 [2503.7] Steuerwerk 1 = Betriebsbereit (Zwischenkreis geladen, Impulse gesperrt) Steuerwerk ZSW1.1 p2080[1] = r0899.1 [2503.7] 1 = Betrieb freigegeben (Antrieb folgt n_soll) Steuerwerk...
  • Seite 556 Signalquellen für ZSW1 im Interface Mode SINAMICS (p2038 = 0) Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel <1> ZSW1.0 1 = Einschaltbereit p2080[0] = r0899.0 [2503.7] Steuerwerk ZSW1.1 1 = Betriebsbereit (Zwischenkreis geladen, Impulse gesperrt) p2080[1] = r0899.1 [2503.7] Steuerwerk ZSW1.2...
  • Seite 557 Signalquellen für ZSW3 im Interface Mode SINAMICS (p2038 = 0) <1> Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Int. Zustandswort Signalquelle 1 = Gleichstrombremsung aktiv [7017.5] ZSW3.0 [2511.7] 0 = Gleichstrombremsung nicht aktiv ZSW3.1 1 = |n_ist| > p1226 (n_stillstand) [2511.7] [2534.7] [2534.7]...
  • Seite 558 r2090.0 <5> <6> PZD1 empf bitw <1> <5> <6> r2090.15 PZD1 empf bitw PZD-Empfangswort 1 r2050 PZD empf Wort PROFINET r2091.0 PZD2 empf bitw PROFIBUS r2060 PZD empf DW r2091.15 PZD2 empf bitw PZD-Empfangswort 2 r2050 PZD empf Wort r2092.0 PZD3 empf bitw r2060 PZD empf DW...
  • Seite 559 <3> Diag send DW Diag send Wort r2063 [0…12] r2053 [0…13] p2051[0] PZD send Wort <3> <1> PZD-Sendewort 1 <1> p2061[0] PZD send DW p2051[1] PZD send Wort PZD 1+2 PZD-Sendewort 2 p2061[1] PZD send DW p2051[2] PZD send Wort PZD 2+3 PROFIdrive- PZD-Sendewort 3...
  • Seite 560 Bin/Kon ZSW inv p2088 [2].0 5 Binektor-Konnektor-Wandler Bin/Kon ZSW3 p2082[0…15] Bin/Kon ZSW senden r2089 (0.0) Bin/Kon ZSW inv p2088 [0].0 Bin/Kon ZSW inv Bin/Kon ZSW1 p2088 [2].15 p2080[0…15] Bin/Kon ZSW senden r2089 (0.0) [15] (0.0) Bin/Kon ZSW inv p2088 [0].15 Bin/Kon ZSW inv p2088 [3].0...
  • Seite 561 9342 – STW1 Steuerwort-Verschaltung 9352 – ZSW1 Zustandswort-Verschaltung 9360 – Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) 9370 – Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) 9372 – Zustandsworte Freie Verschaltung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 562 Feldbus-Konfiguration Überwachungen Feldbus t_Überw 0 ... 1999999 [ms] p2040 (100) Zyklische Telegramme vom Master F01910 "Feldbus-SS: Sollwert Timeout" Telegrammausfall von Master Feldbus Adresse p2021 p2021 Feldbus Baud p2020 Aktuelle Adresse Speicher >0 USS- Konfiguration Feldbus USS PZD p2022 POWER ON Feldbus Protokoll Feldbus USS PKW 0 ...
  • Seite 563 Signalziele für Feldbus-STW1 Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel = EIN (Impulsfreigabe möglich) STW1.0 Steuerwerk p0840[0] = r2090.0 [2501.3] 0 = AUS1 (Abbremsen mit Hochlaufgeber, dann Impulslöschung und Einschaltbereit) 1 = Kein AUS2 (Freigabe möglich) STW1.1 Steuerwerk p0844[0] = r2090.1 [2501.3]...
  • Seite 564 Signalquellen für Feldbus-ZSW1 Verschaltungs- [Funktionsplan] [Funktionsplan] Signal Bedeutung Invertiert parameter Internes Steuerwort Signalziel <1> ZSW1.0 1 = Einschaltbereit p2080[0] = r0899.0 [2503.7] Steuerwerk 1 = Betriebsbereit (Zwischenkreis geladen, Impulse gesperrt) Steuerwerk ZSW1.1 p2080[1] = r0899.1 [2503.7] 1 = Betrieb freigegeben (Antrieb folgt n_soll) Steuerwerk ZSW1.2 p2080[2] = r0899.2...
  • Seite 565 r2090.0 PZD1 empf bitw r2090.15 PZD1 empf bitw <1> PZD-Empfangswort 1 r2050 PZD empf Wort r2091.0 PZD2 empf bitw r2091.15 PZD2 empf bitw <2> PZD-Empfangswort 2 r2050 PZD empf Wort r2092.0 PZD3 empf bitw r2092.15 PZD3 empf bitw Feldbus PZD-Empfangswort 3 r2050 PZD empf Wort r2093.0...
  • Seite 566 Diag send Wort r2053[0 … 7] p2051[0] <1> PZD send Wort PZD-Sendewort 1 <1> p2051[1] PZD send Wort PZD-Sendewort 2 <2> p2051[2] PZD send Wort PZD-Sendewort 3 p2051[3] PZD send Wort PZD-Sendewort 4 Sendetelegramm p2051[4] PZD send Wort PZD-Sendewort 5 p2051[5] PZD send Wort PZD-Sendewort 6...
  • Seite 567 Bin/Kon ZSW inv p2088 [2].0 5 Binektor-Konnektor-Wandler Bin/Kon ZSW3 p2082[0…15] Bin/Kon ZSW senden r2089 (0.0) Bin/Kon ZSW inv p2088 [0].0 Bin/Kon ZSW inv Bin/Kon ZSW1 p2088 [2].15 p2080[0…15] Bin/Kon ZSW senden r2089 (0.0) [15] (0.0) Bin/Kon ZSW inv p2088 [0].15 Bin/Kon ZSW inv p2088 [3].0 [15]...
  • Seite 568 2536 – Zustandswort Überwachungen 2 2537 – Zustandswort Überwachungen 3 2546 – Steuerwort Störungen/Warnungen 2548 – Zustandswort Störungen/Warnungen 1 und 2 2610 – Ablaufsteuerung - Steuerwerk 2634 – Ablaufsteuerung - Fehlende Freigaben SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 569 PROFIdrive-Bit STW Abl_strg AUS2 S_q 1 r0898 p0844 [C] Bit-Nr. Steuerwort Ablaufsteuerung (r0898) <2> r0898 <3> EIN/AUS (AUS1) p0840 [C] AUS2 S_q 2 = EIN (722.0) Zu Steuerwort 1 [2512.4] <3> r0898.0 0 = AUS1 aktiv p0845 [C] 1 = Betriebsbedingung kein Austrudeln aktiv (AUS2 inaktiv) Zu Steuerwort 1 [2512.4] r0898.1 0 = AUS2 aktiv...
  • Seite 570 PROFIdrive-Bit ZSW Abl_strg r0899 Bit-Nr. Zustandswort Ablaufsteuerung (r0899) r0899 Von Steuerwerk 1 = Einschaltbereit r0899.0 [2510.1] Von Steuerwerk 1 = Betriebsbereit (Zwischenkreis geladen, Impulse gesperrt) r0899.1 [2510.1] Von Steuerwerk 1 = Betrieb freigegeben (Antrieb folgt n_soll) r0899.2 [2510.1], [4015.1] Von Steuerwerk 1 = Tippen aktiv r0899.3 AUS2 S_q 2...
  • Seite 571 STW Sollwertkanal r1198 Bit-Nr. Steuerwort Sollwertkanal (r1198) r1198 n_soll_fest Bit 0 p1020 [C] Zu Drehzahlfestsollwerte [3010.2], [3011.2] 1 = Festsollwert Bit 0 r1198.0 Zu Steuerwort 2 [2513.2] n_soll_fest Bit 1 p1021 [C] Zu Drehzahlfestsollwerte [3010.2], [3011.2] 1 = Festsollwert Bit 1 r1198.1 Zu Steuerwort 2 [2513.2] n_soll_fest Bit 2 p1022 [C]...
  • Seite 572 ZSW 1 r0052 Bit Nr. Zustandswort 1 (r0052) r0052 r0899 [2503.7] ZSW Abl_strg r0899 1 = Einschaltbereit r0052.0 r0899 [2503.7] ZSW Abl_strg r0899 1 = Betriebsbereit (Zwischenkreis geladen, Impulse gesperrt) r0052.1 r0899 [2503.7] ZSW Abl_strg 1 = Betrieb freigegeben (Ausgangsklemmen unter Spannung) r0899 r0052.2 [7958.1]...
  • Seite 573 ZSW 2 r0053 Bit Nr. Zustandswort 2 (r0053) r0053 r1239 [7017.5] DCBRK ZSW 1 = Gleichstrombremsung aktiv r1239 r0053.0 0 = Gleichstrombremsung nicht aktiv r2197 [2534.7] ZSW Überw 1 r2197 1 = |n_ist| > p1226 (n_stillstand) r0053.1 r2197 [2534.7] ZSW Überw 1 r2197 1 = |n_ist| >...
  • Seite 574 STW 1 AUS2 S_q 1 r0054 p0844 [C] Bit Nr. Steuerwort 1 (r0054) STW Abl_strg r0054 EIN/AUS (AUS1) p0840 [C] r0898 [2501.7] AUS2 S_q 2 (722.0) 0 = AUS1, Stillsetzen über Hochlaufgeber, dann Impulssperre Ablaufsteuerung r0898 p0845 [C] 1 = EIN, Betriebsbedingung (flankengesteuert) Sollwertkanal r0898 [2501.7]...
  • Seite 575 Zusatz STW r0055 Bit Nr. Steuerwort 2 (r0055) r0055 r1198 [2505.7] STW Sollwertkanal r1198 1 = Festsollwert Bit 0 Festfrequenzen r1198 [2505.7] STW Sollwertkanal r1198 1 = Festsollwert Bit 1 Festfrequenzen r1198 [2505.7] STW Sollwertkanal r1198 1 = Festsollwert Bit 2 Festfrequenzen r1198 [2505.7]...
  • Seite 576 STW n_reg r1406 Bit-Nr. Steuerwort Drehzahlregler (r1406) r1406 Reserviert Reserviert Reserviert Reserviert n_reg Integ Stop p1476 [C] 1 = Drehzahlregler I-Anteil anhalten [6040.2] r1406.4 n_reg Integ setzen p1477 [C] 1 = Drehzahlregler I-Anteil setzen r1406.5 [6040.2] Reserviert Reserviert Reserviert Reserviert Reserviert Statik Freig p1492 [C] 1 = Statik Freigabe...
  • Seite 577 ZSW n_reg r1407 Bit-Nr. Zustandswort Drehzahlregler (r1407) r1407 1 = U/f-Steuerung aktiv r1407.0 Von Umschaltung Regelungsarten 1 = Geberloser Betrieb aktiv r1407.1 Zu Drehzahlsollwert, Statik [6030.6] Von Momentensollwert [6060.3] 1 = Drehmomentregelung aktiv r1407.2 Zu Drehzahlmeldungen 2 [8011.4] Von Drehzahlregler [6040.7] 1 = Drehzahlregelung aktiv r1407.3 Reserviert...
  • Seite 578 ZSW Regelung r0056 Bit-Nr. Zustandswort Regelung (r0056) r0056 1 = Initialisierung beendet r0056.0 1 = Entmagnetisierung abgeschlossen r0056.1 1 = Impulsfreigabe vorhanden r0056.2 1 = Sanftanlauf vorhanden <1> r0056.3 1 = Aufmagnetisierung beendet [6722.6] r0056.4 [2701.1] [6301.4] 1 = Spannungsanhebung bei Anlauf r0056.5 [6301.2] 1 = Beschleunigungsspannung aktiv...
  • Seite 579 ZSW I_reg r1408 Bit-Nr. Zustandswort Stromregelung (r1408) r1408 1 = Stromregler aktiv r1408.0 [6714.5] 1 = Id-Regelung I-Anteil-Begrenzung r1408.1 Reserviert [6714.8] 1 = Spannungsbegrenzung r1408.3 Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert 1 = Drehzahladaption Begrenzung [6730.3] r1408.10 Reserviert r2198 [2536.7] ZSW Überwach 2 r2198 1 = Motor gekippt...
  • Seite 580 ZSW Überw 1 r2197 Bit-Nr. Zustandswort Überwachungen 1 (r2197) r2197 Von erweiterte Meldungen [8020.8] 1 = |n_ist| <= n_min p1080 r2197.0 [2511.2] Von Drehzahlmeldungen [8010.8] 1 = |n_ist| <= Drehzahlschwellwert 2 (p2155) <1> r2197.1 [2511.2] 1 = |n_ist| > Drehzahlschwellwert 2 (p2155) <1>...
  • Seite 581 ZSW Überwach 2 r2198 Bit-Nr. Zustandswort Überwachungen 2 (r2198) r2198 1 = |n_ist| <= Drehzahlschwellwert 5 r2198.0 Von erweiterte Meldungen [8021.8] Von erweiterte Meldungen [8021.8] 1 = |n_ist| > Drehzahlschwellwert 5 r2198.1 Von erweiterte Meldungen [8021.8] 1 = |n_ist| <= Drehzahlschwellwert 6 r2198.2 Von erweiterte Meldungen [8021.8]...
  • Seite 582 PROFIdrive-Bit ZSW Überw 3 r2199 Bit-Nr. Zustandswort Überwachungen 3 (r2199) r2199 Von Drehzahlmeldungen [8010.8] 1 = |n_ist| < Drehzahlschwellwert 3 (p2161) r2199.0 <1> Von Drehzahlmeldungen [8010.8] 1 = f- oder n-Vergleichswert erreicht oder überschritten (p2141) r2199.1 Reserviert Reserviert Von Drehzahlmeldungen [8011.8] 1 = Drehzahl-Soll-Ist-Abweichung in Toleranz t_Ein r2199.4 Von Drehzahlmeldungen [8011.8]...
  • Seite 583 PROFIdrive-Bit STW Stör/Warn r2138 Bit-Nr. Steuerwort Störungen/Warnungen r2138 Reserviert Reserviert Reserviert Reserviert Reserviert 1. Quittieren Reserviert p2103 [C] (722.2) Reserviert 2. Quittieren p2104 [C] 1 = Störung quittieren r2138.7 [2512.4], [8060.1] 3. Quittieren Reserviert p2105 [C] Reserviert Impulsbildner Externe Warnung 1 p2112 [C] 1 = Externe Warnung 1 (A07850) wirksam r2138.10 [8065.1]...
  • Seite 584 ZSW Stör/Warn 1 r2139 Bit-Nr. Zustandswort Störungen/Warnungen 1 r2139 1 = Quittierung läuft r2139.0 1 = Quittierung erforderlich r2139.1 Reserviert Von Störpuffer [8060.6] 1 = Störung wirksam r2139.3 [2510.2] Reserviert 1 = Interne Meldung 1 wirksam r2139.6 Von Warnpuffer [8065.4] 1 = Warnung wirksam r2139.7 [2510.2]...
  • Seite 585 p0857 … p0861 POWER ON <1> <2> 2000.00 µs Impulsfreigabe HW Störung mit AUS1- <4> . . . [2701.8] oder AUS3-Reaktion S1: Einschaltsperre Antrieb steht Von allen Zuständen ZSWA.06 = 1, ZSWA.11 = 0 ZSWA.00/01/02 = 0 Antrieb steht "0 = AUS" (STWA.00) Impulse gesperrt "0 = Austrudeln"...
  • Seite 586 Fehlende Freigaben r0046 Bit-Nr. Fehlende Freigaben (r0046) r0046 1 = AUS1 Freigabe fehlt r0046.0 [3020.5] 1 = AUS2 Freigabe fehlt r0046.1 1 = AUS3 Freigabe fehlt r0046.2 [3060.2] 0 = Interner Schnellhalt [3060.4] Störung mit AUS3-Reaktion 1 = Betrieb freigeben fehlt r0046.3 [3070.2] [3070.4]...

  • Seite 587: Bremsensteuerung

    3 Funktionspläne 3.8 Bremsensteuerung Bremsensteuerung Funktionspläne 2701 – Einfache Bremsensteuerung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 588 STW Abl_strg r0898 p0858 Impulslösch t_Ver 1 = Haltebremse "Normales" Bremse schließen r0898 0.000 ... 299.000 [s] [2814.2] [2501.3] unbedingt schließen RESET p1228 (0.010) STW Abl_strg (Q=0) ZSW Abl_strg p0856 r0898 Bremse schließen 1 = Drehzahlregler RESET r0899 <7> r0898 n_ist [1/min] (Q=0) r0899...

  • Seite 589: Safety Integrated Basic

    3.9 Safety Integrated Basic Safety Integrated Basic Funktionspläne 2800 – Parametermanager 2802 – Überwachungen und Störungen/Warnungen 2804 – Zustandsworte 2810 – STO (Safe Torque Off) 2812 – F-DI (Fail-safe Digital Input) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 590: Safety Integrated Extended Functions

    Safety-Parameter ändern SI Mtn Ist CRC P1 SI Mtn Soll CRC P1 r9728 p9729 <2> <2> Safety-IBN-Modus [2802.1][2810.3] SI Ist_Prüfsum P1 SI Soll_Prüfsum P1 r9798 p9799 <1> <1> --> STO anwählen Safety-Parametrierfreigabe Safety Integrated Inbetriebnahme p0010 = 95 SI Passwort Eing Passworteingabe Safety-Parameter Safety-Parameter...
  • Seite 591 Safety Integrated Version Überwachungstakt SI Version Drv P1 SI Überw_takt P1 [ms] r9770 r9780 F01611 Safety-Überwachungen F30611 [2810.1] STO-Klemme P1 (r0722.4) 1 = Störungen mit Reaktion "KEINE" STOP F [2810.1] STO-Klemme P2 (r0722.5) 1 = STOP F aktiv r9772.15 [2804.1] Störungen/Warnungen [2800.3] Safety IBN-Mode P1: F/A01600 ...
  • Seite 592 Zustandswort Safety Integrated Zustandswort Safety Integrated Zustandswort Safety Integrated Prozessor 1 Prozessor 2 Prozessor 1 und Prozessor 2 SI Status P1 SI Status P2 SI Status P1+P2 r9772 r9872 r9773 Bit Nr. Status (Prozessor 1) Bit Nr. Status (Prozessor 2) Bit Nr.
  • Seite 593 Power Module 1 = STO auf P1 +24 V Control Unit angewählt SI Status P1 r9772.0 Prozessor 1 r9772 A01699 1 = STOP A [2802.8] r9772 SI Zwangsdyn Timer "Test der CU DI Status 0.00 ... 9000.00 [h] Abschaltpfade [2804.1] SI Status P1 (X09/1) p9659 (8.00)
  • Seite 594 SI F-DI-Um t P1 SI F-DI-Um t P2 0.00 ... 2000.00 [ms] 0.00 ... 2000000.00 [µs] p9650 (500.00) p9850 (500000.00) SI STO t_Entpr P1 Kl. 9 0.00 ... 100.00 [ms] +24V OUT p9651 (1.00) [2810.6] Kl. 16 DI 4 Kl. 69 DI COM &...

  • Seite 595: 2819 - Ss1 (Safe Stop 1), Interner Stop A, B, F

    2850 – Fehlersichere Digitaleingänge (F-DI 0 ... F-DI 2) 2855 – Extended Functions über F-DI (p9601.2 = 1 und p9601.3 = 0) 2858 – Extended Functions über PROFIsafe (9601.2 = 1 und 9601.3 = 1) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 596 Sichere Überwachung auf <1> r9722 1 = SS1 aktiv Beschleunigung (SAM) / Sichere [2855.5] r9722.1 Bremsrampenüberwachung (SBR) <2> angesprochen [2858.6] STO auslösen & [2810.1] Geschwindigkeitsistwert < p9360/p9560 <1> r9720 [2855.4] 1 = Abwahl STO r9722 r9720.0 [2840.5] <2> r9722.0 [2858.3] SI Mtn IL t_Ver P1 1 = STO oder Sichere 0.00 ...
  • Seite 597 SI Mtn Ramp t P1 SI Mtn Ramp t_V P2 SI Mtn Ramp Bez P1 SI Mtn Ramp Bez P2 10.00 ... 99000.00 [ms] 10000.00 ... 99000000.00 [µs] 600.0000 ... 240000.0000 [1/min] 600.0000 ... 240000.0000 [1/min] p9582 (250.00) p9382 (250000.00) p9581 (1500.0000) p9381 (1500.0000) <2>...
  • Seite 598 SI Mtn SSM v_limP1 SI Mtn SSM v_limP2 0.00 ... 100000.00 [1/min] 0.00 ... 100000.00 [1/min] p9546 (20.00) p9346 (20.00) p9501.16 p9301.16 SI Mtn SSM filt P1 0.00 ... 100.00 [ms] p9545 (0.00) r9722 SI Mtn diag v P1 [1/min] [2840.5] r9722 r9714...
  • Seite 599 SI Mtn Sollw_begr [1/min] SI Mtn Freigabe P1 SI Mtn Freigabe P2 r9733[0..2] p9501.17 p9301.17 <1> SI Mtn SDI Tol P1 SI Mtn SDI Stop P1 0.001 ... 360.000 [°] 0 ... 1 p9564 (12.000) p9566 (1) SI Mtn integ STW SI Mtn SDI t P1 r9720 0.00 ...
  • Seite 600 SI Mtn integ STW SI Mtn int Stat P1 r9720 r9722 Bit Nr. Steuersignale Bit Nr. Statussignale r9720 r9722 <1> [2855.5] <1> [2855.5] 1 = Abwahl STO r9720.0 1 = STO oder Sichere Impulslöschung aktiv r9722.0 <2> [2858.6] <2> [2858.6] <1>...
  • Seite 601 SI Mtn DI-Um t P1 SI Mtn F-DI t P2 1.00 ... 2000.00 [ms] 1.00 ... 2000.00 [ms] p10002 (500.00) p10102 (500.00) SI DI t_Entpr P1 Kl. 9 0.00 ... 100.00 [ms] SI DI Status P1 +24V OUT p10017 (1.00) r10051 r10051 C01770...
  • Seite 602 F-DI-Zuordnung SI Motion Statisch aktiv SI Mtn int Stat P1 STO aktiv F-DI 0 r9722 [2850.8] r9722 F-DI 1 [2850.8] [2819.7], [2840.5] SI Mtn integ STW F-DI 2 Abwahl STO [2850.8] SS1 aktiv r9720 Statisch inaktiv r9722.1 r9720 [2819.7], [2840.5] [2819.1, [2840.1]] SI Mtn STO F-DI P1 0 ...
  • Seite 603 Extended Functions STO aktiv r9722.0 [2819.8], [2840.5] Abwahl STO SS1 aktiv r9720.0 r9722.1 [2819.1], [2840.1] [2819.8], [2840.5] Abwahl SS1 r9720.1 [2819.1], [2840.1] SLS aktiv r9722.4 [2820.7], [2840.5] Internes Ereignis Abwahl SLS r9722.7 PROFIsafe r9720.4 Sichere [2840.5] PROFIsafe Kommunikation Bewegungs- Kommunikation über [2820.1], [2840.1] Aktive SLS-Stufe Bit 0 über PROFIBUS/...

  • Seite 604: Safety Integrated Profisafe

    3 Funktionspläne 3.11 Safety Integrated PROFIsafe 3.11 Safety Integrated PROFIsafe Funktionspläne 2915 – Standardtelegramme 2917 – Herstellerspezifische Telegramme SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 605 Ps Telegr_ausw p60022 Verschaltung erfolgt gemäß Telegramm PZD1 S_STW1 S_ZSW1 PZD2 PZD3 PZD4 PZD5 PZD6 PZD7 PZD8 PZD9 PZD10 PZD11 PZD12 PZD13 PZD14 PZD15 PZD16 PZD17 PZD18 PZD19 PZD20 PZD21 PZD22 PZD23 PZD24 PZD25 PZD26 PZD27 PZD28 PZD29 PZD30 PZD31 PZD32 Safety Integrated PROFIsafe Funktionsplan...
  • Seite 606 Ps Telegr_ausw p60022 Verschaltung erfolgt gemäß Telegramm PZD1 S_STW1 S_ZSW1 PZD2 S_STW5 S_ZSW5 PZD3 PZD4 PZD5 PZD6 PZD7 PZD8 PZD9 PZD10 PZD11 PZD12 PZD13 PZD14 PZD15 PZD16 PZD17 PZD18 PZD19 PZD20 PZD21 PZD22 PZD23 PZD24 PZD25 PZD26 PZD27 PZD28 PZD29 PZD30 PZD31 PZD32...

  • Seite 607: Sollwertkanal

    3020 – Motorpotenziometer 3030 – Haupt-/Zusatzsollwert, Sollwertskalierung, Tippen 3040 – Richtungsbegrenzung und Richtungsumkehr 3050 – Ausblendbänder und Drehzahlbegrenzungen 3060 – Einfachhochlaufgeber 3070 – Erweiterter Hochlaufgeber 3080 – Hochlaufgeber-Auswahl, -Zustandswort, -Nachführung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 608 STW Abl_strg r0898 r0898 STW Abl_strg r0898 Hauptsollwert r0898 p1070 [C] (755[0]) Zusatzsollw p1071 p1075 [C] Sollw nach Begr HLG Sollw [1/min] n_soll_1 am Eing + / - r1114 p1076 Tippen 1 n_soll -210000.000 ... 210000.000 [1/min] p1058 [D] (150.000) Tippen 2 n_soll -210000.000 ...
  • Seite 609 n_soll_fest Anwahl 1 ... 2 p1016 (1) n_soll_fest Nr akt 0.000 0 0 0 0 r1197 1 = Festsollwert Bit 0 p1020 r1198 [3011] n_soll_fest 1 [1/min] r1198.0 [2505.6] 0 0 0 1 p1001 [D] (0.000) 1 = Festsollwert Bit 1 n_soll_fest 2 [1/min] p1021 r1198...
  • Seite 610 n_soll_fest Anwahl 1 ... 2 p1016 (1) 1 = Festsollwert Bit 0 p1020 r1198 r1198.0 [2505.6] [3010] 1 = Festsollwert Bit 1 p1021 r1198 r1198.1 [2505.6] n_soll_fest Status [3010] r1025 1 = Festsollwert Bit 2 p1022 r1198 r1198.2 [2505.6] [3010] 1 = Festsollwert Bit 3 p1023 r1198...
  • Seite 611 Speicherung aktiv Sollwert für Motorpotenziometer wird nicht gespeichert und nach EIN durch p1040 vorgegeben. Sollwert für Motorpotenziometer wird nach AUS gespeichert und nach EIN auf den gespeicherten Wert gesetzt. Automatikbetrieb Hochlaufgeber aktiv Ohne Hochlaufgeber bei Automatikbetrieb (Hoch-/Rücklaufzeit = 0). Mit Hochlaufgeber bei Automatikbetrieb. Mop Konfiguration Anfangsverrundung aktiv Ohne Anfangsverrundung.
  • Seite 612 <1> STW Abl_strg PcCtrl aktiv r0898 p1055 r0807.0 r0898 [2501.7] Sollwert von einem externen Bedien-Tool oder OP. STW Abl_strg r0898 p1056 r0898 [2501.7] Hauptsollw wirk [1/min] Gesamtsollw wirk [1/min] r1073 Hauptsollwert r1078 <4> p1070 [C] (755[0]) Gesamtsollw Tippen 1 n_soll p1109 [C] p1058 [D] (150.000) Hauptsollw Skal...
  • Seite 613 STW Sollwertkanal STW Sollwertkanal STW Sollwertkanal r1198 r1198 r1198 p1113 p1110 p1111 r1198 r1198 r1198 [2505.6] [2505.2] [2505.2] 1 = Sollwert Invertierung 1 = Negative Drehrichtung 1 = Positive Drehrichtung sperren sperren n_grenz Sollw 0.000 ... 210000.000 [1/min] p1063 [D] (210000.000) Sollw nach Begr [1/min] n_soll_1 [3030.8]...
  • Seite 614 n_Ausblend 1 [1/min] n_Ausblend 2 [1/min] n_Ausblend 3 [1/min] n_Ausblend 4 [1/min] n_grenz pos p1091 [D] (0.000) p1092 [D] (0.000) p1093 [D] (0.000) p1094 [D] (0.000) p1085 [C] <1> <1> <1> <1> (1083[0]) n_grenz pos wirk [1/min] n_Ausblend Skal r1084 p1098 [C] [6030.1] [6640.5]...
  • Seite 615 HLG Hochlaufzeit [s] HLG Rücklaufzeit [s] AUS3 t_Rücklauf [s] p1120 [D] (10.000) p1121 [D] (30.000) p1135 [D] (30.000) HLG t_RL Skal <5> p1139 [C] HLG t_HL Skal 0 = Interner Schnellhalt p1138 [C] [2634.8] STW Sollwertkanal <3> r1198 p1122 r1198 [2505.7] 1 = Hochlaufgeber überbrücken Rampenabflachung...
  • Seite 616 HLG Rücklaufzeit AUS3 t_Rücklauf HLG t_Anf_ver HLG AUS3 t_Anf_ver HLG t_End_ver HLG AUS3 t_End_ver 0.000 ... 999999.000 [s] 0.000 ... 5400.000 [s] 0.000 ... 30.000 [s] 0.000 ... 30.000 [s] 0.000 ... 30.000 [s] 0.000 ... 30.000 [s] p1121 [D] (10.000) p1135 [D] (30.000) p1130 [D] (2.000) p1136 [D] (0.000)
  • Seite 617 r0898 [2501.7] r0898 Hochlaufgeber freigeben (von STW Ablaufsteuerung) STW Abl_strg r0898.4 n_reg n_soll 1 [2501.7] p1155 [C] Hochlaufgeber-Auswahl <2> <3> n_reg n_soll 2 p1160 [C] n_reg n_soll 1/2 [1/min] <5> <2> r1169 Interpolator n_reg Sollw Summe [1/min] HLG Auswahl [3050.1] r1170 p1115 [6030.1]...

  • Seite 618: 3.13 Vektorregelung

    6724 – Feldschwächregler (PEM, p0300 = 2xx) 6730 – Schnittstelle zum Power Module (ASM, p0300 = 1) 6731 – Schnittstelle zum Power Module (PEM, p0300 = 2xx) 6799 – Anzeigesignale SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 619 [6050] Kp_n-/Tn_n-Adaption Kp-Adaption Tn-Adaption M_Zusatz 1 n_reg SL Kp n_reg SL Tn n_reg Sollw Summe [1/min] p1511 [C] Mot Trägheitsverh p1470 p1472 r1170 p0342 [3001.8] Für Kp- Mot M_Trägheit M_Zusatz 1 Skal Adaption p0341 a_vorst Skal p1512 [C] p1496 M_Zusatz 2 Skal n_soll_filt 1 T p1514 M_Zusatz gesamt...
  • Seite 620 Statikaufschaltung Statik M_Komp Skal Statikeing Quelle -2000.0 ... 2000.0 [%] n_reg I-M_ausg [Nm] 0 ... 3 p1487 [D] (100.0) <1> p1488 [D] (0) [6040.8] r1482 Statik M_Komp Statik Skal p1486 [C] 0.000 ... 0.500 <2> p1489 [D] (0.050) M_soll vor M_Zus [Nm] –...
  • Seite 621 ZSW Regelung Mot M_Trägheit 0.000000 ... 100000.000000 [kgm²] r0056 [2526.6] p0341 [D] (0.000000) r0056 Mot Trägheitsverh a_vorst Skal 1.000 ... 10000.000 0.0 ... 10000.0 [%] p0342 [D] (1.000) p1496 [D] (0.0) Berechnetes Beschleunigungsmoment [6060.1] Beschleunigungsberechnung n_R n_ist T_g SL a_vorst Skal 0.00 ...
  • Seite 622 n_reg SL Kp n_reg SL Tn 0.000 ... 999999.000 0.0 ... 100000.0 [ms] p1470 [D] (0.300) p1472 [D] (20.0) <1> Kp_n_basic Zur Kp-/Tn-Adaption Tn_n_adapt Tn_n_basic [6050.3] Von Kp-/Tn-Adaption [6050.7] Kp_n_adapt [6490.7] 1 = Kp-/Tn-Adaption aktiv n_reg Konfig p1400 n_reg Tn wirk [ms] [6490.7] r1469 n_reg Konfig...
  • Seite 623 Freie Kp_n-Adaption Freie Tn-Adaption aktiv (p1400.6) [6490.7] Adapt_faktor oben n_reg Adapt_sig Kp 0.0 ... 200000.0 [%] p1455 [C] p1459 [D] (100.0) Adapt_faktor unten 0.0 ... 200000.0 [%] p1458 [D] (100.0) n_reg Adapt Kp u <1> 0.00 ... 400.00 [%] p1456 [D] (0.00) <1>...
  • Seite 624 M_Zusatz 1 <5> M_Zusatz gesamt [Nm] p1511 [C] r1515 <1> p1400.14 1 = Momentenvorsteuerung STW Abl_strg [6490.7] M_Zusatz 1 Skal r0898 M_Zusatz 2 Skal p1512 [C] 1 = Drehzahlregler Freigabe [2501.7] -2000.0 ... 2000.0 [%] r0898 p1514 [D] (100.0) M_beschl T_glatt M_Zusatz 2 0.00 ...
  • Seite 625 Vdc_reg Tn p1251 [D] Vdc_max (Vektorregelung) Vdc_reg Kp Vdc_reg t_Vorhalt p1250 [D] p1252 [D] Vdc-Reg Konfig Vek p1240 [D] Vdc Istw [V] 1 = Vdc_max-Regler aktiv r0070 r0056 – r0056 [2526.2] Berechnung Einschaltpegel Vdc_max Ein_peg [V] r1242 Vdc_max Dyn_faktor Vdc Regler aktiv Vdc_max Erf Einpeg p1243 [D] p1254...
  • Seite 626 Schlupf- Uf Res_dämpf Fangen Vdc_reg Konfig Drehzahlistwert- kompensation Verstärkung p1200 p1280 berechnung p1334, p1335 p1338 [6320] [6310] [6310] n_reg Sollw Summe [1/min] r1170 HLG Sollw am Eing [1/min] f_Ausg [Hz] [3050.8] r1119 Hochlaufgeber r0066 [6310] [3060] [3070] f_Ausg glatt [Hz] I_max_reg f_ausg [1/min] [3080] 100 ms...
  • Seite 627 Linear U_Ausgang max r0071 Mot U_Bemes p0304 U/f Eco-Fakt Istw [%] Eco-Modus r1348 Steu-/Reg-Betr_art Mot f_Bemes [Hz] 0 ... 22 p0310 [D] (0.00) p1300 [D] (0) Flussstromsteuerung (FCC) Laststromabhängig U_Ausgang max r0071 Mot U_Bemes p0304 [6300.4] Uf U_soll unabh Parabolisch p1330 [C] Mot f_Bemes [Hz] U_Ausgang max r0071...
  • Seite 628 U/f-Resonanzdämpfung U/f-Schlupfkompensation Uf Res_dämpf Verst 0.00 ... 100.00 p1338 [D] (0.00) Bremse f_Start p1352 [C] Bremse f_Start <2> f_Res Dämpf -300.00 ... 300.00 [%] (1351[0]) [6300.7] p1351 [D] (0.00) – Uf Res_dämpf T 1.00 ... 1000.00 [ms] p1339 [D] (20.00) Schlupfkomp Grenzw Schlupfkomp Skal Iq_ist [Aeff]...
  • Seite 629 Vdc_reg Tn p1291 [D] Vdc_max (U/f-Steuerung) Vdc_reg Kp Vdc_reg t_Vorhalt p1290 [D] p1292 [D] Vdc_reg Konfig U/f 0 ... 3 p1280 [D] (1) Vdc_min Ausg_begr p1293 [D] Vdc Istw [V] ZSW Regelung r0070 r0056 – r0056 [2526.2] Berechnung Einschaltpegel Vdc_max Ein_peg [V] r1282 Vdc_max Dyn_faktor Vdc_max Erf Einpeg...
  • Seite 630 n_reg Konfig Drehzahlregelung Konfiguration p1400 [D] Werkseinstellung Bit-Nr. Bedeutung 1 = Automatische Kp-/Tn-Adaption aktiv [6040.3] 1 = Geberlose Vektorregelung I-Anteil einfrieren [6040.6] Reserviert 1 = Kp-/Tn-Adaption aktiv [6040.3] 1 = Freie Tn-Adaption aktiv [6050.6] Reserviert 1 = Momentenvorsteuerung immer aktiv [6060.4] 0 = Momentenvorsteuerung bei n_reg Freigabe 1 = Geberlose Vektorregelung Drehzahlvorsteuerung aktiv...
  • Seite 631 Flussreg Konfig Flussregelung Konfiguration Werkseinstellung p1401 [D] Bit-Nr. Bedeutung 1 = Flusssollwert Sanftanlauf aktiv [6722.5] 1 = Flusssollwert Differenzierung aktiv [6723.6] 1 = Flussaufbau-Steuerung aktiv [6722.5], [6723.6] Reserviert Reserviert Reserviert 1 = Schnellmagnetisierung [6722.5] 1 = Vorsteuerung Drehzahlbegrenzung Reserviert Reserviert Reserviert Reserviert Reserviert...
  • Seite 632 Obere Momentengrenze M_max oben p1522 [C] M_max o ohne Offs [Nm] M_max oben <1> -1000000.00 ... 20000000.00 [Nm] (1520[0]) r1526 p1520 [D] (0.00) [6640.1] M_max oben Skal p1528 [C] M_max oben Skal -2000.0 ... 2000.0 [%] (1524[0]) p1524 [D] (100.0) Untere Momentengrenze M_max unten p1523 [C]...
  • Seite 633 Strombegrenzung Mot L_Streu gesamt [mH] Drehzahlbegrenzung r0377 [D] Kp vom Drehzahlregler [6040.5] Tn vom Drehzahlregler [6040.6] [6723.3] U_Ausgang max [Veff] Iq-Kipp 1 = Drehzahlbegrenzungs- Berechnung [6724.4] r0071 regelung aktiv n_grenz pos wirk [1/min] I_Ausg max [Aeff] Stromgrenze r1407.17 [3050.8] r1084 r0067 0.00 ...
  • Seite 634 I_reg Kp I_reg Tn p1715 p1717 Vdc Istw [V] U_Ausgang [Veff] Iq_soll [Aeff] r0070 r0072 r0077 Aussteuergrad [%] U_soll r0074 M_soll [Nm] – U_Winkel r0079 iq-Regler [6020.8] I_reg Kp I_reg Tn [6710] Stromsollwertfilter p1715 p1717 Id_soll [Aeff] U_Ausgang max [Veff] r0071 r0075 [6722.1]...
  • Seite 635 ZSW Regelung ZSW Regelung r0056 r0056 [2526.7] 1 = Vdc_max-Regler aktiv 1 = Frequenz negativ [2526.6] [6220.8] r0056 r0056 Iq_max [6220.8] Isq_max [Aeff] [6640.8] r1536 ZSW Regelung r0056 [2526.7] 1 = Vdc_min-Regler aktiv [6220.8] r0056 Iq_min [6220.8] Isq_min [Aeff] [6640.8] r1537 M_soll [Nm] Iq_soll [Aeff]...
  • Seite 636 Quer_Entk Skal Quer_Entk UmaxSkal <2> 0.0 ... 200.0 [%] 0.0 ... 200.0 [%] Mot L_Streu gesamt [mH] U_quer_entk [Veff] p1726 [D] (75.0) p1727 [D] (50.0) r0377 [D] r1729 U_soll 1 [6723.1] <1> Flusssollwert ges [%] [6724.1] <2> r1598 <1> [6723.5] <2>...
  • Seite 637 I_soll T_Glättung 4 ... 10000 [ms] p1616 [D] (40) MotMod Status [6731.3] r1751.0 von Id_Feldschwächung Id_sollw gesamt [Aeff] [6724.8] r1624 Mot phi_Last opt 0.0 ... 135.0 [°] [6714] p0327 [D] (90.0) Id_inject zum Stromregler Iq_soll [Aeff] Lastwinkelkorrektur [6710.8] r0077 Id_soll Iabs (r1407.2) [6640.5]...
  • Seite 638 Mot t_Auferregung 0.000 ... 20.000 [s] Feldschwäch T_gl p0346 [D] (0.000) 0 ... 20000 [ms] p1584 [D] (0) ZSW Regelung p1401.0 r0056 1 = Flusssollwert Sanftanlauf aktiv r0056 [2526.2] p1401 U_Ausgang max [Veff] 1 = Aufmagnetisierung beendet [6723.3] 1 = Flussaufbau-Steuerung aktiv r0071 Schnellmagnetisierung aktiv p1401.6...
  • Seite 639 Antr Filtertyp mot Pulsfrequenz Sollw Modulator Modus Aussteuergrad max 0 ... 4 2.000 ... 16.000 [kHz] 0 ... 19 20.0 ... 120.0 [%] p0230 (0) p1800 [D] (4.000) p1802 [D] (10) p1803 [D] (115.0) <1> <1> Berechnung max. Aussteuerung U_Ausgang max [Veff] Modulat_grd max [%] r0071 r0073...
  • Seite 640 Antr Filtertyp mot Pulsfrequenz Sollw Modulator Modus Aussteuergrad max 0 ... 4 2.000 ... 16.000 [kHz] 0 ... 19 20.0 ... 120.0 [%] p0230 (0) p1800 [D] (4.000) p1802 [D] (10) p1803 [D] (115.0) <1> <1> Berechnung max. Aussteuerung U_Ausgang max [Veff] Mot I_mag_nenn akt [Aeff] Modulat_grd max [%] r0071...
  • Seite 641 Control Unit Power Module Vdc Istw [V] [6723.1] Zwischenkreisspannung r0070 [6799.1] U_Ausgang [Veff] Impulsfreigabe HW r0072 Aussteuergrad [%] [2701.8] [6799.1] r0074 U_soll [6300.8] [6799.1] [6714.8] U_Winkel [6714.8] ZSW Regelung Verst Res_dämpf p1740 r0056 r0056 f_Schlupf r0065 [2526.2] Strommodell Schwingungsdämpfung f_Ausg [Hz] [6310.5] r0066 Vorsteuerdrehzahl...
  • Seite 642 Control Unit Power Module Vdc Istw [V] [6724.1] [6799.1] r0070 Zwischenkreisspannung U_Ausgang [Veff] [8020.1] Impulsfreigabe HW r0072 Aussteuergrad [%] [2701.8] [6799.1] r0074 [8020.1] [6799.5] U_soll [6300.8] [6714.8] U_Winkel [6714.8] ZSW Regelung Verst Res_dämpf r0056 p1740 r0056 [2526.2] Strommodell Schwingungsdämpfung f_Ausg [Hz] r0066 [6310.1] [6799.1]...
  • Seite 643 n_soll vor Filter [1/min] Aussteuergrad [%] n_soll glatt [1/min] Ausst_grd glatt [%] [6030.2] r0060 r0074 [6730.4] 100 ms r0020 100 ms r0028 [6731.4] n_ist glatt [1/min] n_ist [1/min] r0021 Id_ist [Aeff] Id_ist glatt [Aeff] [4715.6] r0063 [6714.8] r0076 100 ms 300 ms r0029 n_ist 1/min glatt [1/min]...
  • Seite 644 3 Funktionspläne 3.14 Technologiefunktionen 3.14 Technologiefunktionen Funktionspläne 7017 – Gleichstrombremsung (p0300 = 1) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 645 <1> <2> I_ist Betrag [Aeff] Mot t_Entregung DCBRK I_Brems DCBRK Zeitdauer DCBRK n_Start Stromistwerte 0.000 ... 20.000 [s] 0.00 ... 10000.00 [Aeff] 0.0 ... 3600.0 [s] 0.00 ... 210000.00 [1/min] [6714] r0068[0..1] p0347 [D] (0.000) p1232 [D] (0.00) p1233 [D] (1.0) p1234 [D] (210000.00) n_ist Impulslöschung...

  • Seite 646: 7233 - Pdf (Ausschaltverzögerer)

    7240 – RSR (RS-Flip-Flop), DFR (D-Flip-Flop) 7250 – BSW (Binär-Umschalter), NSW (Numerischer Umschalter) 7260 – LIM (Begrenzer) 7262 – PT1 (Glättungsglied) 7264 – INT (Integrator), DIF (Differenzierglied) 7270 – LVM (Grenzwertmelder doppelseitig mit Hysterese) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 647 Ablaufgruppe Abl_gr Abtastzeit [ms] r20001[1] = 8 ms r20001[2] = 16 ms r20001[3] = 32 ms r20001[4] = 64 ms r20001[5] = 128 ms r20001[6] = 256 ms r20001[0..9] Logik-Funktionsbausteine AND, OR, XOR, NOT Rechen-Funktionsbausteine ADD, SUB, MUL, DIV, AVA, NCM, PLI Zeit-Funktionsbausteine MFP, PCL, PDE, PDF, PST Speicher-Funktionsbausteine...
  • Seite 648 AND 0 AND 2 AND 0 Abl_gruppe AND 2 Abl_gruppe 1 ... 9999 1 ... 9999 p20032 (9999) p20040 (9999) AND 0 Eingänge AND 2 Eingänge p20030 p20038 AND 0 Ausgang Q AND 2 Ausgang Q r20031 r20039 AND 0 Abl_folge AND 2 Abl_folge 0 ...
  • Seite 649 OR 2 OR 0 OR 0 Abl_gruppe OR 2 Abl_gruppe 1 ... 9999 1 ... 9999 p20048 (9999) p20056 (9999) OR 0 Eingänge OR 2 Eingänge p20046 p20054 OR 0 Ausgang Q OR 2 Ausgang Q r20047 r20055 OR 0 Abl_folge OR 2 Abl_folge 0 ...
  • Seite 650 XOR 0 XOR 2 XOR 0 Abl_gruppe XOR 2 Abl_gruppe 1 ... 9999 1 ... 9999 p20064 (9999) p20072 (9999) XOR 0 Eingänge XOR 2 Eingänge p20062 p20070 XOR 0 Ausgang Q XOR 2 Ausgang Q r20063 r20071 XOR 0 Abl_folge XOR 2 Abl_folge 0 ...
  • Seite 651 NOT 0 NOT 3 NOT 0 Abl_gruppe NOT 3 Abl_gruppe 1 ... 9999 1 ... 9999 p20080 (9999) p20092 (9999) NOT 0 Eingang I NOT 3 Eingang I p20078 NOT 0 Inv Ausgang p20090 NOT 3 Inv Ausgang r20079 r20091 NOT 0 Abl_folge NOT 3 Abl_folge 0 ...
  • Seite 652 ADD 0 ADD 0 Abl_gruppe 5 ... 9999 p20096 (9999) ADD 0 Eingänge p20094 SUB 0 ADD 0 Ausgang Y SUB 0 Abl_gruppe r20095 5 ... 9999 p20104 (9999) SUB 0 Eingänge p20102 ADD 0 Abl_folge SUB 0 Differenz Y 0 ...
  • Seite 653 MUL 0 DIV 0 MUL 0 Abl_gruppe DIV 0 Abl_gruppe 5 ... 9999 5 ... 9999 p20112 (9999) p20121 (9999) MUL 0 Eingänge DIV 0 Eingänge DIV 0 Quotient p20110 p20118 r20119 DIV 0 Quotient MUL 0 Produkt Y DIV 0 Ganzzahliger Quotient r20111 DIV 0...
  • Seite 654 AVA 0 AVA 0 Abl_gruppe 5 ... 9999 p20131 (9999) AVA 0 Ausgang Y AVA 0 Eingang X r20129 p20128 AVA 0 Eing neg SN r20130 AVA 0 Abl_folge 0 ... 32000 p20132 (340) AVA 1 AVA 1 Abl_gruppe 5 ... 9999 p20136 (9999) AVA 1 Ausgang Y AVA 1 Eingang X...
  • Seite 655 NCM 0 NCM 0 Abl_gruppe 5 ... 9999 p20316 (9999) NCM 0 Eingänge X1 > X2 > r20313 NCM 0 Ausgang QU p20312 X1 = X2 r20314 NCM 0 Ausgang QE X1 < X2 < r20315 NCM 0 Ausgang QL NCM 0 Abl_folge 0 ...
  • Seite 656 PLI 0 PLI 0 Abl_gruppe 5 ... 9999 p20376 (9999) PLI 0 X-Koordinate A18/B18 Knickpunkt 0 (A0/B0 = p20374[0]/p20375[0]) ... Knickpunkt 19 (A19/B19 = p20374[19]/p20375[19]) -340.28235E36 ... 340.28235E36 p20374 (0.0000) A19/B19 PLI 0 Eingang X p20372 PLI 0 Ausgang Y r20373 A0/B0 PLI 0 Y-Koordinate...
  • Seite 657 MFP 0 MFP 2 PCL 0 MFP 0 Abl_gruppe MFP 0 Imp_dauer ms MFP 2 Abl_gruppe MFP 2 Imp_dauer ms PCL 0 Abl_gruppe PCL 0 Imp_dauer ms 5 ... 9999 0.00 ... 5400000.00 5 ... 9999 0.00 ... 5400000.00 5 ... 9999 0.00 ...
  • Seite 658 PDE 0 PDE 2 PDE 0 Abl_gruppe PDE 0 t_Ver ms PDE 2 Abl_gruppe PDE 2 t_Ver ms 5 ... 9999 0.00 ... 5400000.00 5 ... 9999 0.00 ... 5400000.00 p20161 (9999) p20159 (0.00) p20337 (9999) p20335 (0.00) PDE 0 Eing_imp I PDE 2 Eing_imp I p20158 PDE 0 Ausgang Q...
  • Seite 659 PDF 0 PDF 2 PDF 0 Abl_gruppe PDF 0 t_Verl ms PDF 2 Abl_gruppe PDF 2 t_Verl ms 5 ... 9999 0.00 ... 5400000.00 5 ... 9999 0.00 ... 5400000.00 p20171 (9999) p20169 (0.00) p20347 (9999) p20345 (0.00) PDF 0 Eing_imp I PDF 2 Eing_imp I p20168 PDF 0 Ausgang Q...
  • Seite 660 PST 0 PST 0 Abl_gruppe PST 0 Imp_dauer ms 5 ... 9999 0.00 ... 5400000.00 p20181 (9999) p20179 (0.00) PST 0 Eingänge p20178 PST 0 Ausgang Q Eingangsimpuls r20180 Rücksetzeingang PST 0 Abl_folge 0 ... 7999 p20182 (490) PST 1 PST 1 Abl_gruppe PST 1 Imp_dauer ms 5 ...
  • Seite 661 RSR 0 Abl_gruppe DFR 0 Abl_gruppe RSR 0 DFR 0 1 ... 9999 1 ... 9999 p20191 (9999) p20201 (9999) DFR 0 Eingänge p20198 RSR 0 Eingänge Triggereingang DFR 0 Ausgang Q RSR 0 Ausgang Q p20188 r20199 D-Eingang r20189 Setzen Setzen Rücksetzen...
  • Seite 662 BSW 0 NSW 0 BSW 0 Abl_gruppe BSW 0 Abl_folge NSW 0 Abl_gruppe NSW 0 Abl_folge 1 ... 9999 0 ... 7999 5 ... 9999 0 ... 32000 p20211 (9999) p20212 (580) p20221 (9999) p20222 (610) BSW 0 Eingänge NSW 0 Eingänge p20208 p20218 BSW 0 Ausgang Q...
  • Seite 663 LIM 0 LIM 0 Abl_gruppe 5 ... 9999 p20234 (9999) LIM 0 QU LIM 0 Ob Grenz LU LIM 0 Eingang X -340.28235E36 ... 340.28235E36 r20232 p20228 LIM 0 Ausgang Y p20229 (0.0000) r20231 LIM 0 QL LIM 0 Unt Grenz LL -340.28235E36 ...
  • Seite 664 PT1 0 PT1 1 PT1 0 T_glatt ms PT1 1 T_glatt ms 0.00 ... 340.28235E36 0.00 ... 340.28235E36 p20246 (0.00) p20252 (0.00) PT1 0 Abl_gruppe PT1 0 Abl_folge PT1 1 Abl_gruppe PT1 1 Abl_folge 5 ... 9999 0 ... 32000 5 ...
  • Seite 665 INT 0 INT 0 Abl_gruppe INT 0 Abl_folge 5 ... 9999 0 ... 32000 p20264 (9999) p20265 (700) INT 0 T_Integr ms 0.00 ... 340.28235E36 p20259 (0.00) INT 0 QU INT 0 Ob Grenz LU INT 0 Eingänge -340.28235E36 ... 340.28235E36 r20262 p20256 INT 0 Ausgang Y...
  • Seite 666 LVM 0 LVM 1 LVM 0 Mittelwert M LVM 1 Mittelwert M -340.28235E36 ... 340.28235E36 -340.28235E36 ... 340.28235E36 p20267 (0.0000) p20276 (0.0000) LVM 0 Grenze L LVM 0 Hysterese HY LVM 1 Grenze L LVM 1 Hysterese HY -340.28235E36 ... 340.28235E36 -340.28235E36 ...

  • Seite 667: 3.16 Technologieregler

    3 Funktionspläne 3.16 Technologieregler 3.16 Technologieregler Funktionspläne 7950 – Festwerte, Binärauswahl (p2216 = 2) 7951 – Festwerte, Direktauswahl (p2216 = 1) 7954 – Motorpotenziometer 7958 – Regelung SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 668 Tec_reg Festw Ausw 1 ... 2 p2216 [D] (1) 0 ... 15 Tec_reg Ausw Bit 0 Tec_reg Nr akt 0.00 % 0 0 0 0 p2220 [C] [7951] r2229 Tec_reg Festw 1 [%] 0 0 0 1 Tec_reg Ausw Bit 1 p2201 [D] (10.00) p2221 [C] [7951]...
  • Seite 669 Tec_reg Festw Ausw 1 ... 2 p2216 [D] (1) Tec_reg Ausw Bit 0 p2220 [C] [7950] Tec_reg Ausw Bit 1 p2221 [C] Tec_reg Festw ZSW [7950] r2225 r2225 Tec_reg Ausw Bit 2 p2222 [C] [7950] Tec_reg Ausw Bit 3 p2223 [C] [7950] Tec_reg Festw 1 [%] 0 0 0 1...
  • Seite 670 Tec_reg Mop Konfig p2230 [D] (0000 0100 bin) Speicherung aktiv Sollwert für Motorpotenziometer wird nicht gespeichert und nach EIN durch p2240 vorgegeben. Sollwert für Motorpotenziometer wird nach AUS gespeichert und nach EIN durch r2231 vorgegeben. Anfangsverrundung aktiv Ohne Anfangsverrundung. Mit Anfangsverrundung. Die eingestellte Hoch- und Rücklaufzeit wird entsprechend überschritten. Nichtflüchtige Speicherung aktiv Nichtflüchtige Speicherung deaktiviert.
  • Seite 671 Tec_reg Integr anh Tec_reg Ausg Skal r0056 p2286 [C] p2296 [C] <3> Tec_reg Ausg Skal Tec_reg Soll1 Skal r0056 (56.13) -100.00 ... 100.00 [%] (2295[0]) 0.00 ... 100.00 [%] p2295 (100.00) p2255 (100.00) ZSW Regelung Tec_reg Soll n HLG [%] Tec_reg Sollwert 1 Tec_reg Vorst_sig r2260...

  • Seite 672: Signale Und Überwachungsfunktionen

    8012 – Drehmomentmeldungen, Motor blockiert/gekippt 8013 – Lastüberwachung 8014 – Thermische Überwachung Leistungsteil 8016 – Thermische Überwachung Motor 8017 – Thermische Motormodelle 8020 – Überwachungsfunktionen 1 8021 – Überwachungsfunktionen 2 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 673 n_ist [1/min] n_ist glatt Meld [1/min] r0063 r2169 n_reg Sollw Summe [1/min] n_max r1170 [3080] n_reg n_soll [1/min] r1438 [6031] [8011] Drehzahlmeldungen 2 M_soll [Nm] r0079 [8010] Drehzahlmeldungen 1 [6060] M_max oben wirk [Nm] Grenzwertmelder r1538 [6640] M_max unten wirk [Nm] r1539 [6640] Motor blockiert...
  • Seite 674 n_grenz pos wirk [1/min] F07901 "Motor Überdrehzahl" r1084 Von Sollwertbegrenzung [3050.8] r1087 n_grenz neg wirk [1/min] ZSW Überw 1 n_ist [1/min] r2197 r0063 r2197 [2534.3] [6799.4] |n_ist| > n_max n_schwellwert 3 n_ist_filt T n_ist glatt Meld [1/min] 0.00 ... 210000.00 [1/min] 0 ...
  • Seite 675 ZSW Überw 1 n_ist glatt Meld [1/min] r2197 r2169 [8010.2] r2197 [2534.3] n_ist >= 0 <1> n_Hysterese 3 0.00 ... 300.00 [1/min] p2150 [D] (2.00) n_soll für Meldung ZSW Überwach 2 p2151 [C] r2198 (1170[0]) r2198 [2536.3] n_schwellwert 3 [3080.8] n_soll >...
  • Seite 676 M_ausn t_Aus Blockiererkennung oder Blockierüberwachung (nicht bei Drehmomentregelung) 0.0 ... 1000.0 [ms] p2195 [D] (800.0) ZSW Überw 3 Mot Block Frei neg r2199 p2144 [C] Hochlaufgeber arbeitet [2537.7] r2199 Steu-/Reg-Betr_art r1407 1 = Momentengrenze erreicht [2522.7] p1300 M_schwellwert 1 r1407.7 Mot block n_schw 0.00 ...
  • Seite 677 p2149.1 A07926 "Hüllkurve Parameter ungültig" M_ist_filt T <2> 0 ... 1000000 [ms] p3233 [D] (100) M [Nm] M_ist [Nm] r0080 [6799.8] M_schwelle 3 oben 0.00 ... 20000000.00 [Nm] p2189 [D] (10000000.00) M_schwelle 3 unten 0.00 ... 20000000.00 [Nm] Lastüberw Konfig Lastüberw Reaktion p2190 [D] (0.00) 0 ...
  • Seite 678 Leistungsteil Control Unit Thermische Überwachung für Leistungsteil ZSW Stör/Warn 2 Maximal-Temperatur Leistungsteil r2135 T_max-Kühlkörper r2135 [2548.2] 1 = Störung Thermische Überlast Leistungsteil Temperatur-Messung Störungen "Leistungsteil-Übertemperatur" F30004 Kühlkörper Wechselrichter F30024 Thermisches Modell F30025 Chip F30035 Zuluft Pulsfrequenz Sollw LT Temperaturen [°C] 2.000 ...
  • Seite 679 Mot_temp [°C] [8017.1] r0035 Mod 1/2 Schwelle Mot Temp Reakt p0605 p0610 Störreaktion & Sensortyp KTY (Schwelle gilt nicht für PTC) I_max-Reduktion & [6300.1], [6640.2] Mot_temp_sens Typ Mod 2/KTY Warnschw Mod 2/KTY t_stufe 0 ... 4 p0604 p0606 1650 p0601 [D] (0) <4>...
  • Seite 680 Mot Temp Reakt 1 = Motortemperaturmodell 1 (I2t) aktivieren I2t Störschw p0610 p0612.0 (0) p0615 <5> <3> Mot I_Still Modell p0318 [8016.6] I_ist Betrag [Aeff] Mod 1/2 Schwelle Motortemperaturmodell 1 (I2t) p0605 r0068 (nur für Synchronmotor) <4> nicht geglättet I2t Mot_mod T A07012 p0611 "Motortemperaturmodell 1/3 Übertemperatur"...
  • Seite 681 n_min p1080 n_ist glatt Meld [1/min] r2197 [8010.2] r2169 r2197.0 [2534.2] 1 = |n_ist| <= n_min p1080 n_Hysterese 3 p2150 HLG Sollw am Eing [1/min] r2197 [3050.8] r1119 r2197.4 [2534.2] – 1 = |n_ist| >= n_soll n_still n_schw Impulslösch t_Ver n_Hysterese 3 p1226 p1228...
  • Seite 682 n_schwellwert 5 p2157 Verz n Vergl n_5 p2158 n_ist glatt Meld [1/min] r2198 [8010.2] r2169 r2198.0 [2536.2] 1 = |n_ist| <= p2157 n_schwellwert 5 p2157 Verz n Vergl n_5 n_Hysterese 3 p2158 p2150 r2198 r2198.1 [2536.2] 1 = |n_ist| > p2157 n_schwellwert 6 p2159 Verz n Vergl n_6...

  • Seite 683: Diagnose

    3 Funktionspläne 3.18 Diagnose 3.18 Diagnose Funktionspläne 8050 – Übersicht 8060 – Störpuffer 8065 – Warnpuffer 8070 – Störungen/Warnungen Triggerwort (r2129) 8075 – Störungen/Warnungen Konfiguration SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 684 Fxxxxx Fyyyyy r0945 r0949 r0948 r2109 t_System relativ Störfälle Anz Code Wert kommt geht Fzzzzz 0 ... 4294967295 [ms] 0 ... 65535 Störungen p0969 (0) p0952 (0) [8060] Störpuffer Axxxxx r2122 r2124 r2123 r2125 Ayyyyy Warnungen Zähler Azzzzz Code Wert kommt geht 0 ...
  • Seite 685 LED "RDY" [= rot bei Störung] Störcode akt Störwert akt Kompo_nr akt r2131 r3131 r3132 1 ms t_System relativ 0 = "Keine Störung liegt an" <2> 0 ... 4294967295 [ms] p0969 (0) Diagnose- Störzeit Störzeit Komponente attribute Zähler 32 Bit Störcode Störwert "gekommen"...
  • Seite 686 Aktueller Warncode r2132 <1> 0 = "Keine Warnung liegt an" Diagnose- Warncode Warnwert Warnzeit Warnzeit Komponente attribute "gekommen" "behoben" Warnung Warnung Betriebszeit [8060.1] Warnzeiten Zähler 16 Bit 1 = Externe Warnung 1 (A07850) wirksam Warnung kommt Warnungen Warnung 1 r2124[0] [I32] r2123[0] [ms] r2125[0] [ms] r2122[0]...
  • Seite 687 F/A Triggerauswahl 0 ... 65535 p2128 (0) F/A Triggersignal r2129 Stör-/Warntriggerwort 0. Meldung steht an r2129 (z. B als Triggerbedingung für Traceaufzeichnungen) r2129.0 0. Stör-/Warncode 1. Meldung steht an r2129.1 1. Stör-/Warncode 15. Meldung steht an [15] r2129.15 15. Stör-/Warncode Einstellung Stör-/Warntrigger Diagnose Funktionsplan...
  • Seite 688 In der Werkseinstellung sind Störreaktion, Quittiermodus und Meldungstyp für alle Störungen und Warnungen sinnvoll vorbelegt. Änderungen sind nur in dem Wertebereich möglich, der von SIEMENS vorgegeben ist. Bei Änderung des Meldungstyps "wandert" die Zusatzinformation vom Störwert r0949 zum Warnwert r2124 bzw. umgekehrt.

  • Seite 689: Datensätze

    3 Funktionspläne 3.19 Datensätze 3.19 Datensätze Funktionspläne 8560 – Befehlsdatensätze (Command Data Set, CDS) 8565 – Antriebsdatensätze (Drive Data Set, DDS) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 690 Beispiel: Befehlsdatensatz umschalten CDS0 --> CDS1 BI: p0810 = "0" BI: p0810 = "1" CDS0 angewählt CDS1 angewählt r0836.0 = 0 r0836.0 = 1 Quell-Befehlsdatensatz Ziel-Befehlsdatensatz Kopiervorgang starten p0809[0] (0) p0809[1] (1) p0809[2] (0) CDS0 wirksam CDS1 wirksam r0050.0 = 0 r0050.0 = 1 CDS angewählt r0836...
  • Seite 691 DDS kopieren Quelle DDS kopieren Ziel DDS kopieren Start p0819[0] (0) p0819[1] (1) p0819[2] (0) DDS angewählt r0837 DDS Anzahl Wahl DDS Bit 0 r0837 1 ... 4 p0820 [C] r0837.1 p0180 (1) [2513.2] Wahl DDS Bit 1 DDS3 p0821 [C] A07530 "Antriebsdatensatz nicht vorhanden"...

  • Seite 693: Störungen Und Warnungen

    Störungen und Warnungen Inhalt Übersicht zu den Störungen und Warnungen Liste der Störungen und Warnungen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 694: Anzeige Von Störungen/Warnungen (Meldungen)

    • Es wird das Zustandssignal ZSW1.7 gesetzt. • Die Warnung wird im Warnpuffer eingetragen. Wie werden Warnungen beseitigt? • Warnungen sind selbstquittierend. Wenn die Ursache nicht mehr vorhanden ist, setzen sie sich eigenständig zurück. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 695 Die Restzeit bis zu AUS1 wird in r3137 angezeigt. AUS2 COAST Interne/Externe Drehzahlregelung und Drehmomentregelung STOP Impulssperre • Sofortige Impulslöschung, der Antrieb "trudelt" aus. • Eine eventuell vorhandene Motorhaltebremse wird sofort geschlossen. • Die Einschaltsperre wird aktiviert. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 696 Die Störreaktion GEBER wirkt abhängig von der Einstellung in p0491. Impulssperre Werkseinstellung: (p0491) p0491 = 0 --> Geberfehler führt zu AUS2 Achtung Beim Ändern von p0491 sind unbedingt die Informationen in der Beschreibung dieses Parameters zu beachten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 697: Quittierung Von Störungen

    Bei diesen Störungen muss vor dem Quittieren die Funktion "STO: Safe Torque Off (Sicher abgeschaltetets Moment) abgewählt werden. IMPULSSPERRE Die Störung kann nur bei Impulssperre (r0899.11 = 0) quittiert werden. Zum Quittieren gibt es die gleichen Möglichkeiten wie unter Quittierung SOFORT beschrieben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 698 Meldungstypen über Parameter einstellbar sind (p2118, p2119). Informationen zur Reaktion und Quittierung werden bei einer Meldung mit änderbarem Meldungstyp eigenständig angegeben (z. B. Reaktion bei F, Quittierung bei F). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 699 • DP (dez) Angabe des "Error Type" der kanalbezogenen Diagnose bei PROFIBUS. Bei Aktivierung der Kanaldiagnose können die in der Norm und der GSD-Datei enthaltenen Texte zur Anzeige gebracht werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 700 Motorwicklungen erkannt. Leistungsleitungen (Anschluss) überprüfen. Motor überprüfen. Überlastung Motor (8) 9007 Der Motor wurde außerhalb der zulässigen Grenzen (Temperatur, Strom, Drehmoment …) betrieben. Lastspiele und eingestellte Begrenzungen überprüfen. Umgebungstemperatur/Motorbelüftung prüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 701 überprüfen. Eingestellte Schwellen überprüfen. Anwendung/Technologische Funktion gestört (17) 9010 Die Anwendung/Technologische Funktion hat eine (eingestellte) Begrenzung (Position, Geschwindigkeit, Drehmoment …) überschritten. Betroffene Begrenzung ermitteln und überprüfen. Sollwertvorgabe der überlagerten Steuerung überprüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 702: Reaktion: Standardmäßige Störreaktion (Einstellbare Störreaktion)

    Gibt die standardmäßige Quittierung der Störung nach der Beseitigung der Ursache an. Die optional vorhandene Klammer gibt an, ob die standardmäßige Quittierung änderbar ist und welche Quittierung über Parameter einstellbar ist (p2126, p2127). Hinweis Siehe Tabelle "Quittierung von Störungen" (Seite 697) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 703 Beschreibt allgemein mögliche Vorgehensweisen zur Behebung der Ursache für diese anstehende Störung oder Warnung. WARNUNG Im Einzelfall liegt es in der Verantwortung des Service- oder Wartungspersonals, eine zweckmäßige Vorgehensweise zur Behebung der Ursache zu wählen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 704 Motorregelung eingreift. 34000 34999 Voltage Sensing Module (VSM) 35000 35199 Terminal Module 54F (TM54F) 35200 35999 Terminal Module 31 (TM31) 36000 36999 DRIVE-CLiQ Hub Module 37000 37999 HF Damping Module (Dämpfungsmodul) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 705 Bereich 40000 40999 Controller Extension 32 (CX32) 41000 48999 Reserviert 49000 49999 SINAMICS GM/SM/GL 50000 50499 Communication Board (COMM BOARD) 50500 59999 OEM Siemens 60000 65535 SINAMICS DC MASTER (Gleichstromregelung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 706: Floatingpoint Ausnahme

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Liste der Störungen und Warnungen Product: SINAMICS G120 CU240, Version: 4703500, Language: deu Objects: CU240B-2, CU240B-2_DP, CU240E-2, CU240E-2_DP, CU240E-2_DP_F, CU240E-2_F, CU240E-2_PN_F, CU240E-2 PN F01000 Softwarefehler intern Meldungsklasse: Hardware-/Softwarefehler (1) Reaktion:...

  • Seite 707: Quittungsverzug Bei Speicherzugriff

    Komponente mit der angegebenen Komponentennummer nicht vorhanden (p7828). xxxx = Weitere Werte: Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Geeignete Firmware-Datei oder EEPROM-Datei für den Upload oder Download in das Verzeichnis "/ee_sac/" auf der Speicherkarte ablegen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 708: Cu: Regelungsbaugruppe Übertemperatur

    Beim nichtflüchtigen Speicher für die Firmware (Speicherkarte/Gerätespeicher) den Auslieferungszustand wieder herstellen. Hinweis: Die betroffene Datei kann über r9925 ausgelesen werden. Der Status der Firmware-Prüfung wird über r9926 angezeigt. Siehe auch: r9925 (Firmware-Datei fehlerhaft), r9926 (Firmware-Prüfung Status) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 709: Hochlauf Mehrmals Abgebrochen

    Quittierung: KEINE Ursache: Auf der Speicherkarte ist eine Datei im Verzeichnis /SIEMENS/SINAMICS/DATA oder /ADDON/SINAMICS/DATA gegenüber der Werksauslieferung unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): zyx dez: x = Problem, y = Verzeichnis, z = Dateiname x = 1: Datei existiert nicht.
  • Seite 710 <Antrieb> -> Inbetriebnahme -> Steuertafel -> Schaltfläche "Steuerungshoheit holen" -> Es erscheint ein Fenster zum Einstellen der Überwachungszeit in Millisekunden. Achtung: Die Überwachungszeit ist so klein wie möglich einzustellen. Eine hohe Überwachungszeit bedeutet eine späte Reaktion bei Ausfall der Kommunikation! SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 711: Einheitenumschaltung: Bezugsparameterwert Ungültig

    Nur für Siemens-interne Fehlerdiagnose. Siehe auch: p0971 (Parameter speichern) Abhilfe: - Projekt-Download mit Inbetriebnahme-Software erneut durchführen. - Alle Parameter speichern (p0971 = 1 oder "RAM nach ROM kopieren"). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 712 Das Schreiben mindestens einer Parametersicherungsdatei PSxxxyyy.*** in den nichtflüchtigen Speicher ist fehlgeschlagen. - Im Verzeichnis /USER/SINAMICS/DATA/ hat mindestens eine Parametersicherungsdatei PSxxxyyy.*** das Dateiattribut "read only" und kann nicht überschrieben werden. - Es ist nicht genügend freier Speicherplatz vorhanden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 713: Parameter Sichern Und Power On Erforderlich

    6: Kein Setzen erlaubt (nur Zurücksetzen). 7: Beschreibungselement nicht änderbar. 9: Beschreibungsdaten nicht vorhanden. 11: Keine Bedienhoheit. 15: Kein Textarray vorhanden. 17: Auftrag wegen Betriebszustand nicht ausführbar. 20: Wert unzulässig. 21: Antwort zu lang. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 714 CAxxxyyy.ACX oder CCxxxyyy.ACX wurde ein Fehler erkannt. Unter Umständen konnten deshalb einige der darin gespeicherten Parameterwerte nicht übernommen werden. Siehe hierzu auch r9406 bis r9408. Warnwert (r2124, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 715: Schreiben In Datei Nicht Möglich

    Hardware-/Softwarefehler (1) Reaktion: KEINE Quittierung: KEINE Ursache: CRC-Fehler im Programmspeicher der Control Unit Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 716 Die Parametersicherung auf der Speicherkarte und das Antriebsgerät passen nicht zusammen. Es erfolgt ein Hochlauf der Baugruppe mit Werkseinstellungen. Beispiel: Gerät A und B sind nicht kompatibel und eine Speicherkarte mit Parametersicherung für Gerät A steckt in Gerät B. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 717: Power On Für Sicherungskopie Auf Speicherkarte Erforderlich

    4: Neue Datei auf der Speicherkarte kann nicht angelegt werden. 5: Neue Datei auf der Speicherkarte kann nicht geschrieben werden. Abhilfe: - Speichern erneut versuchen. - Speicherkarte oder Control Unit tauschen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 718: Initialisierung Klemmen Fehlgeschlagen

    - Inbetriebnahme erneut durchführen. F01205 CU: Zeitscheibenüberlauf Meldungsklasse: Hardware-/Softwarefehler (1) Reaktion: AUS2 Quittierung: POWER ON Ursache: Die Rechenzeit reicht nicht aus. Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: Hotline kontaktieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 719 Unit angeschlossen. Störwert (r0949, hexadezimal interpretieren): xyy hex: x = Fehlerursache, yy = Komponentennummer oder Anschlussnummer. 1yy: Der Kommunikationstakt des DRIVE-CLiQ-Anschlusses auf der Control Unit reicht nicht für alle Lesetransfers. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 720: Bico: Verschaltung Kann Nicht Hergestellt Werden

    Ursache: Es wurde ein PROFIdrive-Telegramm eingestellt (p0922). Eine im Telegramm enthaltene Verschaltung konnte dabei nicht hergestellt werden. Störwert (r0949, dezimal interpretieren): Parametersenke, die geändert werden sollte. Abhilfe: Andere Verschaltung herstellen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 721: Bico: Signalquelle Ist Nicht Float

    Antriebsobjekt 2 (DO2). Die Bezugswerte für Spannung (p2001) der beiden Antriebsobjekte haben unterschiedliche Werte. Zwischen BICO-Ausgang und BICO-Eingang wird also der Faktor p2001(DO1)/p2001(DO2) gerechnet. p2001: Enthält Bezugswert für Spannung Antriebsobjekt 1, 2 Störwert (r0949, dezimal interpretieren): Parameternummer des BICO-Eingangs (Signalsenke). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 722: Bico: Fehler Beim Schreiben Während Reconnect

    - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Betroffenes Power Module austauschen. Zu Störwert = 9999: - Diagnose bei der anstehenden Störung F01611 durchführen. Hinweis: STO: Safe Torque Off (Sicher abgeschaltetes Moment) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 723: Si P1 (Cu): Defekt In Einem Überwachungskanal

    PROFIsafe-Störwerte (PROFIsafe-Treiber für PROFIBUS DP V1/V2 und PROFINET). Bei diesen Störwerten werden Failsafe-Ansteuersignale (Failsafe Values) an die Sicherheitsfunktionen übertragen. 6000: Ein interner Softwarefehler ist aufgetreten (Nur für Siemens-interne Fehlerdiagnose). 6064 ... 6071: Fehler bei der Auswertung der F-Parameter. Die Werte der übertragenen F-Parameter stimmen nicht mit den erwarteten Werten im PROFIsafe-Treiber überein.
  • Seite 724 - Prüfen, ob alle F-Parameter des Antriebs mit den F-Parametern des F-Hosts übereinstimmen. Zu allen in "Ursache" nicht beschriebenen Störwerten: - POWER ON durchführen (Aus-/Einschalten). - Hotline kontaktieren. - Control Unit tauschen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 725: Si P1 (Cu): Lebenszeichen In Safety-Daten Fehlerhaft

    Abhilfe: - Komponententausch quittieren (p9702 = 29). - Alle Parameter speichern (p0977 = 1 bzw. p0971 = 1 oder "RAM nach ROM kopieren"). - Störung quittieren (z. B. BI: p2103). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 726: Si P1 (Cu): Komponententausch Erkannt Und Speichern Notwendig

    Diese Störung führt zu einem quittierbaren STOP A. Störwert (r0949, dezimal interpretieren): 130: Safety-Parameter für Prozessor 2 nicht vorhanden. Hinweis: Dieser Störwert wird immer bei der Erstinbetriebnahme von Safety Integrated ausgegeben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 727 Die Funktion "Safety Integrated" erfordert eine Synchronisation der Safety-Zeitscheiben zwischen Prozessor 1 und Prozessor 2. Diese Synchronisation ist fehlgeschlagen. Hinweis: Diese Störung führt zu einem nicht quittierbaren STOP A. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: POWER ON durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 728: Si P1 (Cu): Profibus/Profinet-Projektierung Fehlerhaft

    Zu Warnwert = 1: - In der übergeordneten F-Steuerung die PROFIsafe-Projektierung entfernen oder im Antrieb PROFIsafe freigeben. Zu Warnwert = 2: - In der übergeordneten F-Steuerung das zur Parametrierung passende PROFIsafe-Telegramm konfigurieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 729: Si P1 (Cu): Abgleich Der Überwachungsfunktionen

    (gilt nur für Control Units, die Extended Functions über PROFIsafe unterstützen (r9771.4 = 1)). Hinweis: Diese Störung führt zu keiner Safety-Stopreaktion. Siehe auch: p9501, p9601, p60022 Abhilfe: Die Telegrammnummer passend zu den freigegebenen Safety-Funktionen auswählen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 730: Si P1 (Cu): Schreibauftrag Für Parameter Abgewiesen

    Das Power Module unterstützt die sicheren Funktionen nicht. Es ist keine Inbetriebnahme von Safety Integrated möglich. Hinweis: Diese Störung führt zu keiner Safety-Stopreaktion. Abhilfe: - Power Module einsetzen, das die sicheren Funktionen unterstützt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 731 - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. Zu Störwert = 200000 hex, 400000 hex, 8000yy hex (yy beliebig): - Stellen Sie sicher, dass die Control Unit mit dem Power Module verbunden ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 732: Si Motion: Kombination Von Motor Und Leistungsteil Ungünstig

    Der Parameter kann mit diesem Wert nicht parametriert werden. Hinweis: Diese Störung führt zu keiner Safety-Stopreaktion. Störwert (r0949, dezimal interpretieren): yyyyxxxx dez: yyyy = Zusatzinformation, xxxx = Parameter yyyy = 0: Keine weiteren Informationen vorhanden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 733: Si Motion P1 (Cu): Überwachungsfunktion Nicht Unterstützt

    SDI: Safe Direction (Sichere Bewegungsrichtung) SLP: Safely-Limited Position (Sicher begrenzte Position) SLS: Safely-Limited Speed (Sicher begrenzte Geschwindigkeit) Siehe auch: p9501 (SI Motion Freigabe sichere Funktionen (Prozessor 1)), r9771 (SI Gemeinsame Funktionen (Prozessor 1)) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 734 KEINE Quittierung: KEINE Ursache: Es wurden Safety-Parameter geändert, die erst nach einem POWER ON wirksam werden. Achtung: Alle geänderten Parameter der sicheren Bewegungsüberwachungsfunktionen werden erst nach einem POWER ON wirksam. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 735: Si Motion: Testanwahl Der Bewegungsüberwachungen Im Hochlauf

    Diese Meldung wird nach Beendigung der Safety-Inbetriebnahme zurückgenommen. Hinweis: - Diese Meldung führt zu keiner Safety-Stopreaktion. - Während des Safety-Inbetriebnahmemodus ist die Funktion "STO" intern angewählt. Siehe auch: p0010 (Antrieb Inbetriebnahme Parameterfilter) Abhilfe: Keine notwendig. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 736: Si P1 (Cu): Test Der Abschaltpfade Erforderlich

    - Folgereaktion der Meldung C01714 "SI Motion P1: Sicher begrenzte Geschwindigkeit überschritten". - Folgereaktion der Meldung C01711 "SI Motion P1: Defekt in einem Überwachungskanal". - Folgereaktion der Meldung C01707 "SI Motion P1: Toleranz für Sicheren Betriebshalt überschritten". SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 737: Si Motion P1 (Cu): Sam/Sbr Grenze Überschritten

    6: Grenzwert für SLS1 (p9531[0]/p9331[0]). 7: Grenzwert für SLS2 (p9531[1]/p9331[1]). 8: Grenzwert für SLS3 (p9531[2]/p9331[2]). 9: Grenzwert für SLS4 (p9531[3]/p9331[3]). 31: Positionstoleranz (p9542/p9342). 42: Abschaltdrehzahl Impulslöschung (p9560/p9360). 43: Speichertest Stopreaktion (STOP A). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 738 252: SDI Stopreaktion (p9566/p9366). 253: SDI Verzögerungszeit (p9565/p9365). 254: Einstellung Verhalten während Impulslöschung (p9509/p9309). 256: Zustandsabbild der Überwachungsfunktionen SOS, SLS, SLP, Teststop, SBR, SDI (Ergebnisliste 1 Erw) (r9710). 258: Fehlertoleranz Istwerterfassung geberlos (p9585/p9385). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 739 Bei diesen Meldungswerten werden Failsafe-Ansteuersignale (Failsafe Values) an die Sicherheitsfunktionen übertragen. Die Bedeutung der einzelnen Meldungswerte ist in der Safety-Störung F01611 beschrieben. Nicht aufgelistetete Meldungswerte sind nur für Siemens-interne Fehlerdiagnose. Siehe auch: r9725 (SI Motion Diagnose STOP F) Abhilfe: Zu Meldungswert = 0: - In diesem Überwachungskanal wurde kein Fehler festgestellt.

  • Seite 740: Si Motion P1 (Cu): Defekt Bei F-Io-Verarbeitung

    Der Antrieb hat sich schneller bewegt als durch den Geschwindigkeitsgrenzwert (p9531) vorgegeben. Der Antrieb wird durch die projektierte Stopreaktion stillgesetzt (p9563). Meldungswert (r2124, dezimal interpretieren): 100: SLS1 überschritten. 200: SLS2 überschritten. 300: SLS3 überschritten. 400: SLS4 überschritten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 741: Si Motion P1 (Cu): Toleranz Für Sichere Bewegungsrichtung Überschritten

    - p10002 > td (Diskrepanzzeit muss größer als die real auftretbare Schalt-Diskrepanzzeit sein) td = Mögliche reale Diskrepanzzeit in ms, die bei einem Schaltvorgang auftreten kann. Diese muss mindestens 1 SI- Überwachungstakt sein (siehe p9500). tp = Periodendauer eines Schaltvorganges in ms. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 742: Teststop Automatisch: Warten Auf Sto-Abwahl Über Smm

    SI Motion P1 (CU): Teststop läuft Meldungsklasse: Sicherer Überwachungskanal hat Fehler erkannt (10) Reaktion: KEINE Quittierung: SOFORT (POWER ON) Ursache: Der Teststop ist aktiv. Abhilfe: Keine notwendig. Die Meldung wird mit Beenden des Teststops zurückgenommen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 743 - Eventuell p2040 anpassen. Bei PROFIBUS: - PROFIBUS-Master in Zustand RUN setzen. - Slave-Redundancy: Bei Betrieb an einem Y-Link ist sicherzustellen, dass in der Slave-Parametrierung "DP-Alarm- Mode = DPV1" eingestellt ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 744 Nach dem Einschalten des Antriebsystems wurde die Synchronisation zwischen Basistakt und Applikationstakt gestartet und noch nicht innerhalb der tolerierten Zeit abgeschlossen. Warnwert (r2124, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: POWER ON durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 745 Den Takt einer vorhandenen Zeitscheibe mit einer Zykluszeit >= 2 ms bei bis zu 4 Aufzeichnungskanälen pro Trace oder >= 4 ms ab 5 Aufzeichnungskanälen pro Trace eingeben. Die Zeitscheiben können über p7901 ausgelesen werden. Siehe auch: r7901 (Abtastzeiten) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 746 Fehler in Parametrierung/Konfiguration/Inbetriebnahmeablauf (18) Reaktion: KEINE Quittierung: KEINE Ursache: Bei aktiviertem Trace kann dessen Parametrierung nicht geändert werden. Abhilfe: - Vor dem Parametrieren den Trace stoppen. - Eventuell Trace starten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 747: Trace: Pretriggerzeit Zu Groß

    - Speicherkarte stecken bzw. unmounten. - Größere Speicherkarte verwenden. - Längere Tracezeit konfigurieren oder Endlostrace verwenden. - Parameter speichern während laufendem Mehrfachtrace vermeiden. - Prüfen, ob andere Funktionen gerade auf Messergebnisdateien zugreifen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 748 Quittierung: KEINE Ursache: Das System konnte eine OA-Applikation nicht laden. Warnwert (r2124, hexadezimal interpretieren): Die Schnittstellenversion in der DCB-Anwenderbibliothek ist nicht kompatibel zur geladenen DCC- Standardbibliothek. Nur für Siemens-interne Fehlerdiagnose. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 749: Oa: Speicher Nicht Ausreichend

    Die Checksumme der Daten in p7774 ist fehlerhaft. yy = 4: Keine Daten zum Einspielen vorhanden. Abhilfe: - Entsprechend der Fehlerursache die Abhilfe durchführen. - Gegebenenfalls die Aktion erneut starten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 750: Kalibrierdaten Nicht Plausibel

    Erhöht sich die Temperatur des Kühlkörpers um weitere 5 K, so wird die Störung F30004 ausgelöst. Abhilfe: Folgendes überprüfen: - Liegt die Umgebungstemperatur innerhalb der definierten Grenzwerte? - Sind die Lastbedingungen und das Lastspiel entsprechend ausgelegt? - Ist die Kühlung ausgefallen? SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 751: Leistungsteil: Übertemperatur Sperrschicht Chip

    Die Warnung verschwindet automatisch nach Unterschreiten des Grenzwertes. Hinweis: Verschwindet die Warnung nicht automatisch und steigt die Temperatur weiter, so kann dies zur Störung F30024 führen. Siehe auch: p0290 (Leistungsteil Überlastreaktion) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 752 Es wurde ein Phasenausfall beim Bremswiderstand erkannt. Störwert (r0949, dezimal interpretieren): 11: Phase U 12: Phase V 13: Phase W Siehe auch: p3235 (Phasenausfallmeldung Motor Überwachungszeit) Abhilfe: Zuleitungen der Bremswiderstände prüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 753: Antrieb: Motor Übertemperatur

    - Motortyp kontrollieren. - Warnschwelle prüfen (p5398). - Modellparameter prüfen. Siehe auch: r0034 (Motorauslastung thermisch), p0605 (Mot_temp_mod 1/2 Schwelle), p0611 (I2t-Motormodell Zeitkonstante thermisch), p0612 (Mot_temp_mod Aktivierung), r5397 (Mot_temp_mod 3 Umgebungstemperatur Abbild p0613) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 754: Antrieb: Motortemperaturmodell Konfiguration Warnung

    Die Parameter der Regelung sind fehlerhaft parametriert (z. B. p0356 = L_Streuung = 0). Störwert (r0949, dezimal interpretieren): Der Störwert enthält die betroffene Parameternummer. Folgende Parameternummern treten als Störwerte nur bei Vektorantrieben auf: p0310, bei Synchronmotoren: p0341, p0344, p0350, p0357 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 755: Makro: Ausführung Nicht Möglich

    Störwert (r0949, dezimal interpretieren): Parameternummer, mit dem die Ausführung gestartet wurde. Siehe auch: p0015, p1000, p1500 Abhilfe: - Prüfen, ob das File im entsprechenden Verzeichnis auf der Speicherkarte abgelegt ist. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 756: Makro: Bedingung Für Waituntil Nicht Erfüllt

    Ursache: Es wurde versucht ein Funktionsmodul zu aktivieren. Das ist nicht zulässig, wenn bereits Einheiten umgeschaltet wurden. Siehe auch: p0100 (Motornorm IEC/NEMA), p0505 (Einheitensystem Auswahl) Abhilfe: Einheitenumschaltung(en) auf Werkseinstellung zurückstellen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 757 - Die vorgegebene Anzahl der Wiederanlaufversuche (p1211) wurde aufgebraucht, da innerhalb der Überwachungszeit (p1213) die Störungen nicht quittiert werden konnten. Bei jedem neuen Anlaufversuch wird die Anzahl der Wiederanlaufversuche (p1211) dekrementiert. - Es steht kein aktiver EIN-Befehl an. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 758 Grenzen zu halten. Es entsteht eine Regelabweichung zwischen Soll- und Istdrehzahl. Beim Abschalten des Zwischenkreisspannungsreglers wird deshalb der Ausgang des Hochlaufgebers auf den Drehzahlistwert gesetzt. Siehe auch: r0056 (Zustandswort Regelung), p1240 (Vdc-Regler Konfiguration (Vektorregelung)), p1280 (Vdc- Regler Konfiguration (U/f)) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 759: Antrieb: Zwischenkreisspannungs-Maximum-Regler Deaktiviert

    Die maximale Pufferzeit (p1255 bzw. p1295 bei Vektorantrieben mit U/f-Steuerung) ist überschritten worden, ohne dass das Netz wiedergekehrt ist. Abhilfe: Zeitschwelle für Vdc-min-Regler (Kinetische Pufferung) überprüfen (p1255, p1295). Siehe auch: p1255 (Vdc_min-Regler Zeitschwelle), p1295 (Vdc_min-Regler Zeitschwelle (U/f)) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 760: Antrieb: U/F-Steuerung Strombegrenzungsregler Aktiv

    - Motordaten richtigstellen. Motordatenidentifikation und drehende Messung durchführen. - Schaltungsart des Motors überprüfen. - Stromgrenzen richtigstellen (p0640). - Belastung des Asynchronmotors verringern. - Eventuell größeres Leistungsteil einsetzen. - Motorzuleitung prüfen. - Leistungsteil prüfen. - p0346 vergrößern. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 761 Die obere Ausgangsbegrenzung in p2291 ist kleiner eingestellt als die untere Ausgangsbegrenzung in p2292. Abhilfe: Zu Warnwert = 1: Die Ausgangsbegrenzung in p2291 größer einstellen als in p2292. Siehe auch: p2291 (Technologieregler Maximalbegrenzung), p2292 (Technologieregler Minimalbegrenzung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 762 AUS2 Quittierung: SOFORT (POWER ON) Ursache: Es wurde eine fehlerhafte Konfiguration des Absperrventils erkannt. Störwert (r0949, dezimal interpretieren): 100: Safety Integrated freigegeben (p9601/p9801), aber p0218.0 = 0 (Absperrventil nicht vorhanden). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 763: Antrieb: Kein Leistungsteil Vorhanden

    - Motor und Motorleitungen auf Kurz- und Erdschluss überprüfen. - Motor auf Stern-/Dreieck-Anschaltung und Typenschildparametrierung prüfen. - Kombination Leistungsteil und Motor überprüfen. - Funktion Fangen (p1200) wählen, wenn auf drehenden Motor geschaltet wird. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 764 2xxxx: Erdschluss mit Strom in Phase V erkannt (xxxx = Anteil des Stroms in Phase U in Promille) Hinweis: Auch ein Vertauschen der Netz- und Motorleitungen wird als motorseitiger Kurzschluss erkannt. Das Einschalten auf einen nicht oder nur teilweise entregten Motor wird eventuell als Erdschluss erkannt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 765: Antrieb: Leistungsteil-Eeprom Ohne Nenndaten

    Im Leistungsteil-EEPROM sind keine Nenndaten abgelegt. Siehe auch: p0205 (Leistungsteil Anwendung), r0206 (Leistungsteil Bemessungsleistung), r0207 (Leistungsteil Bemessungsstrom), r0208 (Leistungsteil Netznennspannung), r0209 (Leistungsteil Maximalstrom) Abhilfe: Leistungsteil tauschen oder Siemens Kundendienst informieren. A07850 (F) Externe Warnung 1 Meldungsklasse: Externer Messwert/Signalzustand außerhalb des zulässigen Bereichs (16)
  • Seite 766 Bei positiver Drehrichtung gilt: - r1084 überprüfen und eventuell p1082, CI: p1085 und p2162 richtigstellen. Bei negativer Drehrichtung gilt: - r1087 überprüfen und eventuell p1082, CI: p1088 und p2162 richtigstellen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 767: Antrieb: Motor Drehzahlabweichung

    Die gemessene Motortemperatur oder die Temperatur des Motortemperaturmodells 2 hat die Warnschwelle (p0604) überschritten. Es erfolgt die in p0610 parametrierte Reaktion. PTC oder Bimetall-Öffner: Die Auslöseschwelle von 1650 Ohm wurde überschritten oder der Öffner geöffnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 768: Antrieb: Drehmoment/Drehzahl Außerhalb Toleranz

    Bei p2193 = 2: Das Drehzahlsignal vom externen Geber (siehe p3230) weicht von der Drehzahl (r2169) ab (zu niedrig). Abhilfe: - Verbindung zwischen Motor und Last prüfen. - Parametrierung entsprechend der Last anpassen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 769: Gleichstrombremsung Aktiv

    - Stillstandsmessung zur Einstellung des Ständerwiderstands durchführen (p0350). F07936 Antrieb: Lastausfall Meldungsklasse: Anwendung/Technologische Funktion gestört (17) Reaktion: AUS1 (AUS2, AUS3, KEINE) Quittierung: SOFORT Ursache: Die Lastüberwachung hat einen Lastausfall erkannt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 770 10: Stufe 1: Das Verhältnis von Messstrom zu Nullstrom ist zu klein. 11: Stufe 2: Das Verhältnis von Messstrom zu Nullstrom ist zu klein. 12: Stufe 1: Der Maximalstrom wurde überschritten. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 771: Antrieb: Geberfeinabgleich Aktiviert

    2: Drehende Messung gestartet (Solldrehzahl > 40 % Motor-Bemessungsdrehzahl einstellen). 3: Drehende Messung liegt innerhalb des Drehzahl- und Drehmomentenbereichs. 4: Drehende Messung erfolgreich, Impulssperre kann für Übernahme der Werte ausgelöst werden. 5: Geberfeinabgleich wird berechnet. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 772 - Gesamtes Trägheitsmoment des Antriebs ist sehr viel größer als das des Motors (p0341, p0342). Drehende Messung (p1960) abwählen, Trägheitsverhältnis p0342 eintragen, Drehzahlregler neu berechnen p0340 = 4 und Messung wiederholen. Zu Störwert = 1 ... 2: - Messdrehzahl (p1961) vergrößern und Messung wiederholen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 773: Antrieb: Drehzahlregleroptimierung Trägheitsmoment

    Messung (p1960) abwählen, Trägheitsverhältnis p0342 eintragen, Drehzahlregler neu berechnen p0340 = 4 und Messung wiederholen. Zu Störwert = 9: - Trägheitsmoment prüfen (p0341, p0342). Nach Änderung Drehzahlregler neu berechnen (p0340 = 3 oder 4). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 774: Antrieb: Drehzahlregleroptimierung (Schwingungstest)

    Ursache: Bei der Konfiguration der drehenden Messung (p1959) ist keine Funktion ausgewählt. Abhilfe: Mindestens eine Funktion für die automatische Optimierung des Drehzahlreglers auswählen (p1959). Siehe auch: p1959 (Drehende Messung Konfiguration) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 775: Antrieb: Motordatenidentifikation Aktiviert

    Durchführung oder Deaktivierung der Motordatenidentifikation ist das Sichern wieder möglich. Siehe auch: p1910 (Motordatenidentifikation Auswahl) Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch nach erfolgreicher Beendigung der Motordatenidentifikation oder bei Einstellung von p1900 = 0. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 776: Antrieb: Motordatenidentifikation Nicht Durchgeführt

    2: Zu viele PZD Datenworte für Output oder Input zu einem Antriebsobjekt. Maximal 12 Worte sind möglich. 3: Ungerade Byteanzahl für Input oder Output. 501: PROFIsafe Parameter fehlerhaft (z. B. F_Dest). 502: PROFIsafe Telegramm nicht passend. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 777: Profinet: Keine Zyklische Verbindung

    "Guard Time" (p8604[0]) multipliziert mit dem "Life Time Factor" (p8604[1]). - Busleitung unterbrochen. - Busleitung nicht angeschlossen. - Falsche Baudrate. - Falsches Bit Timing. - Störung beim Master. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 778: Can: Nmt Zustandswechsel

    Der Fehlerzähler für die Sende- oder Empfangstelegramme hat den Wert 127 überschritten. Abhilfe: - Überprüfen der Busleitung. - Höhere Baudrate einstellen (p8622). - Überprüfen des Bit Timing und eventuell optimieren (p8623). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 779: Can: Nachrichtenpuffer Übergelaufen

    Beim Online-Betrieb muss die entsprechende COB-ID vor dem Mappen ungültig gesetzt werden. Beispiel: Mapping für RPDO 1 soll geändert werden (p8710[0]). --> p8700[0] = C00006E0 hex setzen (ungültige COB-ID) --> p8710[0] wie gewünscht einstellen --> p8700[0] gültige COB-ID eintragen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 780 PROFIenergy Energiesparmodus nicht abgeschaltet werden, da er sonst seinen Lageistwert verlieren würde. Warnwert (r2124, dezimal interpretieren): Gebernummer Abhilfe: Die Warnung verschwindet automatisch mit Verlassen des Energiesparmodus. Hinweis: Nach Empfangen des PROFIenergy Kommandos "End_Pause" über PROFINET wird der Energiesparmodus verlassen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 781 Bei der Überprüfung der Speicherkarte ist ein Fehler aufgetreten. Störwert (r0949, dezimal interpretieren): 0: Es steckt keine Speicherkarte. 1: Es steckt eine ungültige Speicherkarte (nicht SIEMENS). 2: Es steckt eine ungültige Speicherkarte. 3: Die Speicherkarte wird in einer anderen Control Unit betrieben.

  • Seite 782: Leistungsteil: Überstrom

    - Motorische Belastung verringern. - Korrekter Anschluss der Netzkommutierungsdrossel. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. - Netzphasen prüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 783 Temperatur [1 Bit = 0.01 °C]. Abhilfe: - Überprüfen, ob der Lüfter läuft. - Lüftermatten prüfen. - Prüfen, ob die Umgebungstemperatur im zulässigen Bereich ist. - Motorlast prüfen. - Pulsfrequenz reduzieren, wenn höher als Nennpulsfrequenz. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 784: Leistungsteil: Überlastung I2T

    Störwert (r0949, hexadezimal interpretieren): Bit 0: Baugruppenschacht (Elektronikeinschub) Bit 1: Zuluft Bit 2: Wechselrichter 1 Bit 3: Wechselrichter 2 Bit 4: Wechselrichter 3 Bit 5: Wechselrichter 4 Bit 6: Wechselrichter 5 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 785 Die Hardware Strombegrenzung in der jeweiligen Phase (siehe A30031, A30032, A30033) hat zu oft angesprochen. Die Anzahl der zulässigen Überschreitungen ist abhängig von Art und Typ des Leistungsteils. - Regelung ist fehlerhaft parametriert. - Fehler im Motor oder in den Leistungsleitungen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 786 - Defekter Halbleiter im Leistungsteil. Störwert (r0949, binär interpretieren): Bit 0: Kurzschluss in Phase U Bit 1: Kurzschluss in Phase V Bit 2: Kurzschluss in Phase W Bit 3: Lichtsender Freigabe defekt SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 787: Leistungsteil: Übertemperatur Chip

    Einspeisung gestört (13) Reaktion: AUS2 Quittierung: SOFORT Ursache: Der Zwischenkreis des Leistungsteils konnte nicht innerhalb der erwarteten Zeit vorgeladen werden. 1) Es liegt keine Netzspannung an. 2) Netzschütz/Netzschalter ist nicht geschlossen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 788 Zu 6): - Kapazität des Zwischenkreises prüfen und gegebenenfalls entsprechend der maximal zulässigen Zwischenkreiskapazität verringern (siehe entsprechendes Gerätehandbuch). Zu 7): - Zwischenkreis auf Erdschluss oder Kurzschluss prüfen. Siehe auch: p0210 (Geräte-Anschlussspannung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 789: Leistungsteil: Übertemperatur Innenraum Warnung

    Motordaten prüfen und gegebenenfalls die Regelungsparameter neu berechnen (p0340 = 3). Alternativ eine Motordatenidentifikation ausführen (p1910 = 1, p1960 = 1). - Schaltungsart des Motors überprüfen (Stern/Dreieck). - Motorlast überprüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 790: Leistungsteil: Hardware Strombegrenzung In Phase W

    - Überprüfen, ob der Lüfter läuft. - Lüftermatten prüfen. - Prüfen, ob die Umgebungstemperatur im zulässigen Bereich liegt. Achtung: Diese Störung ist erst nach Unterschreiten der Warnschwelle für die Warnung A05002 quittierbar. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 791: Leistungsteil: Lüfter Hat Maximale Betriebsstunden Erreicht

    Die maximale Betriebsdauer des Kühlkörper-Lüfters im Leistungsteil wird in p0252 angezeigt. Die maximale Betriebsdauer des Innenraum-Lüfters im Leistungsteil ist intern fest vorgegeben. Abhilfe: Für den jeweils betroffenen Lüfter Folgendes durchführen: - Lüfter tauschen. - Betriebsstundenzähler zurücksetzen (p0251, p0254). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 792 - Prüfen, ob der Bremswiderstand einen Kurzschluss hat. - Bei externem Bremswiderstand prüfen, ob der Widerstand eventuell zu klein dimensioniert wurde. Hinweis: Der Bremschopper wird nach Quittieren des Fehlers erst wieder bei Impulsfreigabe freigegeben. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 793 Zwischen der Control Unit (CU) und dem Power Module (PM) ist keine Kommunikation über die Schnittstelle mehr möglich. Die CU wurde eventuell gezogen oder ist falsch gesteckt. Störwert (r0949, hexadezimal interpretieren): SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 794 - Schaltungsart des Motors (Stern/Dreieck) überprüfen. - U/f-Betrieb: Hochlauframpe vergrößern. - U/f-Betrieb: Zuordnung der Nennströme von Motor und Leistungsteil überprüfen. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 795: Leistungsteil: Schalthandlungen Zu Häufig

    - Netzdrossel falsch dimensioniert. Warnwert (r0949, dezimal interpretieren): Zwischenkreisspannung [1 Bit = 100 mV]. Siehe auch: r0070 (Zwischenkreisspannung Istwert) Abhilfe: - Geräte-Anschlussspannung überprüfen (p0210). - Dimensionierung der Netzdrossel überprüfen. Siehe auch: p0210 (Geräte-Anschlussspannung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 796: Si P2: Stop A Ausgelöst

    Die Bedeutung der einzelnen Meldungswerte ist in der Safety-Störung F01611 beschrieben. Abhilfe: Zu den in "Ursache" beschriebenen Störwerten 1 ... 999: - Das kreuzweise verglichene Datum überprüfen, das zum STOP F geführt hat. - POWER ON durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 797: Si P2: Lebenszeichen In Safety-Daten Fehlerhaft

    Reaktion: AUS2 Quittierung: SOFORT (POWER ON) Ursache: In der Safety Integrated Software auf Prozessor 2 ist ein interner Fehler aufgetreten. Hinweis: Diese Störung führt zu einem nicht quittierbaren STOP A. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 798: Si P2: Synchronisation Mit Control Unit Fehlgeschlagen

    Prozessor 1 und Prozessor 2. Diese Synchronisation ist fehlgeschlagen. Hinweis: Diese Störung führt zu einem nicht quittierbaren STOP A. Störwert (r0949, dezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 799: Si P2: Abgleich Der Überwachungsfunktionen

    18: Es wurde versucht, die Funktion PROFIsafe für Basic Functions freizugeben, obwohl diese nicht unterstützt werden kann. 20: Es wurde versucht, die antriebsintegrierten Bewegungsüberwachungen über integrierte F-DI und gleichzeitig STO über Klemmen freizugeben, obwohl diese nicht gleichzeitig unterstützt werden können. Siehe auch: r9771, r9871 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 800 Wenn am F-DI für sichere Quittierung keine Quittierung durchgeführt wird, muss statisch ein logisches 0-Signal anliegen. Hierdurch wird eine unbeabsichtigte sichere Quittierung (bzw. das Signal "Internal Event Acknowledge") vermieden, wenn ein Drahtbruch auftritt oder einer der beiden Digitaleingänge prellt. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 801: Si Motion P2: Prüfsummenfehler Sichere Überwachungen

    Diese Meldung führt zu keiner Safety-Stopreaktion. Störwert (r0949, dezimal interpretieren): 1: Überwachungsfunktion SLP nicht unterstützt (p9301.1). 2: Überwachungsfunktion SCA nicht unterstützt (p9301.7 und p9301.8 ... 15). 3: Überwachungsfunktion SLS-Override nicht unterstützt (p9301.5). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 802: Si Motion P2: Parameterwert Geberlos Unzulässig

    Alle geänderten Parameter der sicheren Bewegungsüberwachungsfunktionen werden erst nach einem POWER ON wirksam. Warnwert (r2124, dezimal interpretieren): Parameternummer des Safety-Parameters, aufgrund dessen Änderung ein POWER ON notwendig ist. Abhilfe: - Funktion "RAM nach ROM kopieren" ausführen. - POWER ON durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 803: Si Motion P2: Stop A Ausgelöst

    Das Bremsverhalten überprüfen und gegebenenfalls die Parametrierung der Funktion "SAM" bzw. "SBR" anpassen. Diese Meldung kann ohne POWER ON über "Quittierung internes Ereignis" quittiert werden. SAM: Safe Acceleration Monitor (Sichere Überwachung auf Beschleunigung) SBR: Safe Brake Ramp (Sichere Bremsrampenüberwachung) SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 804: Si Motion P2: Defekt In Einem Überwachungskanal

    - Parametrierung in den betroffenen Parametern kontrollieren und gegebenenfalls korrigieren. - Gleichheit durch Kopieren der SI-Daten auf Prozessor 2 sicherstellen und danach einen Abnahmetest durchführen. Hinweis: Diese Meldung kann über F-DI oder PROFIsafe quittiert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 805: Si Motion P2: Sicher Begrenzte Geschwindigkeit Überschritten

    Treten mehrere Diskrepanzfehler aufeinanderfolgend auf, so wird diese Meldung nur für den zuerst aufgetretenen Fehler gemeldet. Abhilfe: - Verdrahtung der F-DI überprüfen (Kontaktprobleme). Hinweis: Diese Meldung kann über F-DI oder PROFIsafe quittiert werden. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 806: Si Motion P2: Teststop Läuft

    SI Motion P2: Abnahmetestmodus aktiv Meldungsklasse: Sicherer Überwachungskanal hat Fehler erkannt (10) Reaktion: KEINE Quittierung: SOFORT (POWER ON) Ursache: Der Abnahmetestmodus ist aktiv. Abhilfe: Keine notwendig. Die Meldung wird mit Verlassen des Abnahmetestmodus zurückgenommen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 807 - Hotline kontaktieren. A30810 (F) Leistungsteil: Watchdog Timer Meldungsklasse: Hardware-/Softwarefehler (1) Reaktion: KEINE Quittierung: KEINE Ursache: Im Hochlauf wurde erkannt, dass die Ursache für den vorherigen Reset ein SAC-Watchdog-Timer-Überlauf war. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 808 Es ist ein interner Softwarefehler aufgetreten. Störwert (r0949, dezimal interpretieren): Informationen über die Fehlerquelle. Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - Gegebenenfalls die Firmware im Leistungsteil auf neuere Version hochrüsten. - Hotline kontaktieren. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 809: Leistungsteil: Unbekannte Warnung

    - Die Ausgangsspannung des Analogsensors überprüfen. Zu Störwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4673). Zu Störwert = 3: - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 810 - Die Ausgangsspannung des Analogsensors überprüfen. Zu Warnwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4673). Zu Warnwert = 3: - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 811: Geber 1: Analogsensor Kanal B Ausgefallen

    Ursache: Bei der alternativen Gebersystem-Schnittstelle beim Sensor Module Cabinet 30 (SMC30) wird über 0-Signal an Klemme X521.7 Verschmutzung des Gebers gemeldet. Abhilfe: - Steckverbindungen überprüfen. - Geber bzw. Geberleitung tauschen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 812: Geber 1: Gerätekombination Nicht Zulässig

    Die Diagnosedaten werden in folgendem Verzeichnis abgelegt: /USER/SINAMICS/DATA/SMTRC00.BIN /USER/SINAMICS/DATA/SMTRC07.BIN /USER/SINAMICS/DATA/SMTRCIDX.TXT In der TXT-Datei sind folgende Informationen enthalten: - Anzeige der zuletzt geschriebenen BIN-Datei. - Anzahl der noch möglichen Schreibvorgänge (von 10000 abwärts). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 813: Geber 1: Spindelsensor S1 Spannung Fehlerhaft

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Hinweis: Die Auswertung der BIN-Dateien kann nur Siemens-intern erfolgen. Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch. Der Datalogger ist bereit zur Aufzeichnung des nächsten Fehlerfalls. A31940 (F, N) Geber 1: Spindelsensor S1 Spannung fehlerhaft Meldungsklasse: Anwendung/Technologische Funktion gestört (17)
  • Seite 814 - Die Ausgangsspannung des Analogsensors überprüfen. Zu Warnwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4673). Zu Warnwert = 3: - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 815: Geber 2: Analogsensor Kanal B Ausgefallen

    Ursache: Bei der alternativen Gebersystem-Schnittstelle beim Sensor Module Cabinet 30 (SMC30) wird über 0-Signal an Klemme X521.7 Verschmutzung des Gebers gemeldet. Abhilfe: - Steckverbindungen überprüfen. - Geber bzw. Geberleitung tauschen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 816: Geber 2: Gerätekombination Nicht Zulässig

    Die Diagnosedaten werden in folgendem Verzeichnis abgelegt: /USER/SINAMICS/DATA/SMTRC00.BIN /USER/SINAMICS/DATA/SMTRC07.BIN /USER/SINAMICS/DATA/SMTRCIDX.TXT In der TXT-Datei sind folgende Informationen enthalten: - Anzeige der zuletzt geschriebenen BIN-Datei. - Anzahl der noch möglichen Schreibvorgänge (von 10000 abwärts). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 817: Geber 2: Spindelsensor S1 Spannung Fehlerhaft

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Hinweis: Die Auswertung der BIN-Dateien kann nur Siemens-intern erfolgen. Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch. Der Datalogger ist bereit zur Aufzeichnung des nächsten Fehlerfalls. A32940 (F, N) Geber 2: Spindelsensor S1 Spannung fehlerhaft Meldungsklasse: Anwendung/Technologische Funktion gestört (17)
  • Seite 818 - Die Ausgangsspannung des Analogsensors überprüfen. Zu Warnwert = 2: - Einstellung der Spannung pro Geberperiode überprüfen (p4673). Zu Warnwert = 3: - Einstellung der Bereichsgrenze überprüfen und gegebenenfalls erhöhen (p4676). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 819: Geber 3: Analogsensor Kanal B Ausgefallen

    Ursache: Bei der alternativen Gebersystem-Schnittstelle beim Sensor Module Cabinet 30 (SMC30) wird über 0-Signal an Klemme X521.7 Verschmutzung des Gebers gemeldet. Abhilfe: - Steckverbindungen überprüfen. - Geber bzw. Geberleitung tauschen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 820: Geber 3: Gerätekombination Nicht Zulässig

    Die Diagnosedaten werden in folgendem Verzeichnis abgelegt: /USER/SINAMICS/DATA/SMTRC00.BIN /USER/SINAMICS/DATA/SMTRC07.BIN /USER/SINAMICS/DATA/SMTRCIDX.TXT In der TXT-Datei sind folgende Informationen enthalten: - Anzeige der zuletzt geschriebenen BIN-Datei. - Anzahl der noch möglichen Schreibvorgänge (von 10000 abwärts). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 821: Geber 3: Spindelsensor S1 Spannung Fehlerhaft

    4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen Hinweis: Die Auswertung der BIN-Dateien kann nur Siemens-intern erfolgen. Abhilfe: Keine notwendig. Die Warnung verschwindet automatisch. Der Datalogger ist bereit zur Aufzeichnung des nächsten Fehlerfalls. A33940 (F, N) Geber 3: Spindelsensor S1 Spannung fehlerhaft Meldungsklasse: Anwendung/Technologische Funktion gestört (17)
  • Seite 822 A50517 FBLOCKS: Interne Messung aktiv Meldungsklasse: Allgemeiner Antriebsfehler (19) Reaktion: KEINE Quittierung: KEINE Ursache: Es wurde eine Siemens-interne Messung aktiviert. Abhilfe: POWER ON bei der betroffenen Control Unit durchführen (Aus-/Einschalten). SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 823: Fblocks: Abtastzeit Freie Ablaufgruppe Weicht Bei Download Ab

    Die Störung F50518 erkennt nur eine fehlerhaft parametrierte Ablaufgruppe. Sollte nach der Korrektur von p20000[i] im Projekt dieser Fehler beim Download wieder auftreten, so ist erneut anhand des Störwertes (r0949) die betroffene Ablaufgruppe zu ermitteln und die Abtastzeit richtig einzustellen. SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 824 4 Störungen und Warnungen 4.2 Liste der Störungen und Warnungen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 825: Anhang

    Anhang Inhalt ASCII-Tabelle (darstellbare Zeichen) Motorcodeliste Abkürzungsverzeichnis SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 826 Ziffer 7 Digit 8 Ziffer 8 Digit 9 Ziffer 9 Colon Doppelpunkt, Kolon Semicolon Strichpunkt, Semikolon < Less than Kleiner als Equals Gleichheitszeichen > Greater than Größer als Question mark Fragezeichen SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 827: Bedeutung Englisch

    Closing bracket Eckige Klammer zu Circumflex Zirkumflex Underline Unterstrich ‘ Opening single quotation mark Gravis Small letter a Kleinbuchstabe a Small letter b Kleinbuchstabe b Small letter c Kleinbuchstabe c SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 828 Small letter x Kleinbuchstabe x Small letter y Kleinbuchstabe y Small letter z Kleinbuchstabe z Opening Brace Geschweifte Klammer auf Vertical line Vertikale Linie Closing Brace Geschweifte Klammer zu Tilde Tilde SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 829 A Anhang A.2 Motorcodeliste Motorcodeliste Tabelle A-2 Motorcode für Synchronmotoren Bestellnummer Motortyp (p0300) Motorcode (p0301) 1LE400x-1ABxx-xxxx 20401 1LE400x-1BBxx-xxxx 20402 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 830 Controller Area Network Serielles Bussystem Communication Board CAN Kommunikationsbaugruppe CAN Communication Board Ethernet Kommunikationsbaugruppe PROFINET (Ethernet) Compact Disc Compact Disc Command Data Set Befehlsdatensatz CF Card CompactFlash Card CompactFlash-Speicherkarte Connector Input Konnektoreingang SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 831 Dynamic Servo Control Dynamic Servo Control Digital Time Clock Zeitschaltuhr EASC External Armature Short-Circuit Externer Ankerkurzschluss Encoder Data Set Geberdatensatz EEPROM Electrically Erasable Programmable Elektrisch löschbarer programmierbarer Read-Only Memory Nur-Lese-Speicher SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 832 Betriebsspannungen, in der Regel mit 0 V definiert (auch als M bezeichnet) Gerätestammdatei Gerätestammdatei: beschreibt die Merkmale eines PROFIBUS-Slaves Gate Supply Voltage Gate Supply Voltage GUID Globally Unique Identifier Globally Unique Identifier SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 833: Abkürzung

    Kreuzweiser Datenvergleich Know-how protection Know-how-Schutz Kinetische Pufferung Kinetische Pufferung Proportionalverstärkung Spezieller Temperatursensor Formelzeichen für Induktivität Light Emitting Diode Leuchtdiode Linearmotor Linearmotor Lageregler Lageregler Least Significant Bit Niederstwertiges Bit Line-Side Converter Netzstromrichter SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 834 Version der SINAMICS-Firmware, ab der die OA-Applikation eingesetzt werden kann OASP Open Architecture Support Package Erweitert das Inbetriebnahme-Tool STARTER um die entsprechende OA-Applikation Operating Condition Betriebsbedingung Original Equipment Manufacturer Original Equipment Manufacturer SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 835 Residual Current Monitor Differenzstrom-Überwachungsgerät Ramp-Function Generator Hochlaufgeber RJ45 Registered Jack 45 Bezeichnung für ein 8-poliges Stecksystem zur Datenübertragung mit geschirmten oder ungeschirmten mehradrigen Kupferleitungen Rückkühlanlage Rückkühlanlage Renewable Line Module Renewable Line Module SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 836 Sensor Module External SINAMICS Sensor Module Integrated SINAMICS Sensor Module Integrated Single Motor Module Single Motor Module Sicherer Software-Nocken Safe software cam Safe Operating Stop Sicherer Betriebshalt Service Pack Service Pack SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 837 Verein Deutscher Ingenieure Verein Deutscher Ingenieure Voltage Protection Module Voltage Protection Module Volt peak to peak Volt Spitze zu Spitze Voltage Sensing Module Voltage Sensing Module Wiedereinschaltautomatik Wiedereinschaltautomatik Werkzeugmaschine Werkzeugmaschine SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 838 A Anhang A.3 Abkürzungsverzeichnis Abkürzung Ableitung der Abkürzung Bedeutung Extensible Markup Language Erweiterbare Auszeichnungssprache (Standardsprache für Web-Publishing und Dokumentenmanagement) Zwischenkreis Zwischenkreis Zero Mark Nullmarke Zustandswort Zustandswort SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...

  • Seite 839: Cu240E-2 Digitaleingänge Potenzialgetrennt

    ZSW3 Zustandswort-Verschaltung, 557 CU240E-2 Digitalausgänge (DO 0 ... DO 2), 534 2468 2250 Empfangstelegramm Freie Verschaltung über BICO CU240B-2 Analogeingang 0 (AI 0), 535 (p0922 = 999), 558 2251 2470 CU240E-2 Analogeingänge 0 ... 1 (AI 0 ... AI 1), 536 Sendetelegramm Freie Verschaltung über BICO...
  • Seite 840 Extended Functions über PROFIsafe (9601.2 = 1 (PM230/PM240), (U/f), 630 und 9601.3 = 1), 604 6490 2915 Drehzahlregelung Konfiguration, 631 Standardtelegramme, 606 6491 2917 Flussregler Konfiguration, 632 Herstellerspezifische Telegramme, 607 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 841 Thermische Überwachung Motor, 680 7224 8017 AVA (Absolutwertbildner), 655 Thermische Motormodelle, 681 7225 8020 NCM (Numerischer Vergleicher), 656 Überwachungsfunktionen 1, 682 7226 8021 PLI (Skalierung Polygonzug), 657 Überwachungsfunktionen 2, 683 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 842 Vektor, 619 AUS1_VERZÖGERT, 695 Dynamischer Index (Parameter), 18 AUS2, 695 AUS3, 696 Ausblendbänder, 605, 608 EDS, Geberdatensatz (Encoder Data Set), 18 Axxxx, 698 Ein-/Ausgangsklemmen, 528 Analogeingänge, 528 Digitaleingänge, 528 Befehlsdatensätze, 690 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 843 XOR (Exklusiv-Oder), 651 Anschlussübersicht CU240E-2, 530 Funktionspläne Interne Steuer-/Zustandsworte CU240B-2 Analogausgang (AO 0), 539 Ablaufsteuerung - Fehlende Freigaben, 586 CU240B-2 Analogeingang 0 (AI 0), 535 Ablaufsteuerung - Steuerwerk, 585 CU240B-2 Analogeingänge als Digitaleingänge (DI Steuerwort Ablaufsteuerung, 569 11), 537 Steuerwort Drehzahlregler, 576...
  • Seite 844 (PM230/PM240), 630 Übersicht, 674 Vdc_max-Regler und Vdc_min-Regler Funktionspläne Sollwertkanal (Vektorregelung, PM230/PM240), 626 Ausblendbänder und Drehzahlbegrenzungen, 615 Vorsteuersymmetrierung, Beschleunigungsmodell, Drehzahlfestsollwerte, Binärauswahl (p1016 = 2), Fxxxx, 698 Drehzahlfestsollwerte, Direktauswahl (p1016 = 1), SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 845 PDS, Leistungsteildatensatz (Power unit Data Set), 18 Motorpotenziometer, 605, 608, 671 PROFIBUS, 543, 546 PROFIdrive, 543, 546 PROFINET, 543, 546 Name Prozessdaten, 543, 546 Störung, 699 pxxxx, 13 Warnung, 699 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 846 Quittierung, 697, 702 Warnwert, 703 Störreaktion, 695, 702 Werkseinstellung, 20 Unterschied zur Warnung, 694 Werte (Parameter), 20 Ursache, 703 Störwert, 703 Zustandsworte, 543, 546 intern, 568 Technologiefunktionen, 645 Technologieregler, 668 SINAMICS G120 Control Units CU240B-2/CU240E-2 Listenhandbuch (LH11), 04/2014, A5E33839529A AA...
  • Seite 848 Siemens AG Änderungen vorbehalten Industry Sector © Siemens AG 2009 - 2014 Drive Technologies Motion Control Systems Postfach 3180 91050 ERLANGEN Für weitere Info zu GERMANY SINAMICS G120 den QR-Code scannen. www.siemens.com/sinamics-g120...
