SINAMICS G120

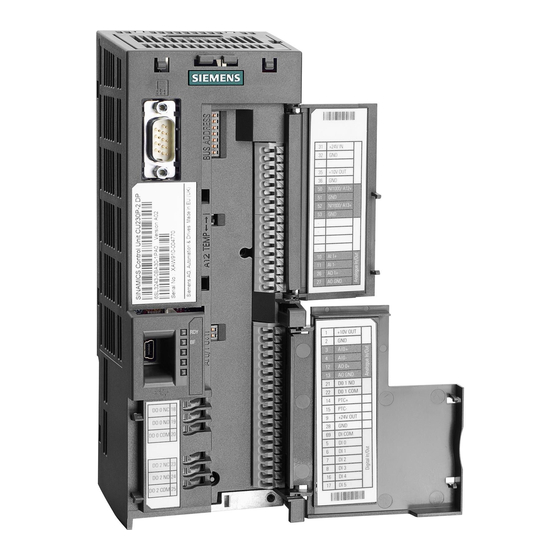

Control Units CU230P-2
Listenhandbuch · 11/2009
SINAMICS
s

Werbung

loading

Inhaltszusammenfassung für Siemens CU230P-2

  • Seite 1 SINAMICS G120 Control Units CU230P-2 Listenhandbuch · 11/2009 SINAMICS...
  • Seite 3 Parameter SINAMICS Funktionspläne Störungen und Warnungen SINAMICS G120 Anhang Control Units CU230P-2 Abkürzungsverzeichnis Listenhandbuch Index Gültig für Control Units Firmware-Version CU230P-2 HVAC CU230P-2 CAN CU230P-2 DP A5E02297932A AB 11/2009...
  • Seite 4: Sicherheitstechnische Hinweise

    Beachten Sie folgendes: Warnung Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vor- gesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kom- men, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,...
  • Seite 5: Inhaltsverzeichnis

    2-467 2.5.3 CANopen (CU230P-2 CAN) ....... . . 2-479 Interne Steuer-/Zustandsworte .......
  • Seite 6 Index ............C-659 Inhalt-6 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 7: Parameter

    Parameter Inhalt Einführung zu den Parametern Parameterliste 1-15 Befehls- und Antriebsdatensätze – Übersicht 1-409 Konnektor/Binektor (BICO)-Parameter 1-419 Schnellinbetriebnahme (p0010 = 1) 1-431 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 8: Einführung Zu Den Parametern

    Gibt an, für welche Control Units (CU) und/oder Power Module (PM) der Para- meter gültig ist. Wenn keine CUs or PMs aufgelistet sind, ist der Parameter für alle Varianten gültig. © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 9: Zugriffsstufe

    Zugriffsstufe Gibt die Stufen des Benutzerzugriffs an. Für die Parameter aller Control Units CU230P-2 ist nur eine frei zugängliche Zugriffsstufe wirksam. Die Parameter mit der Angabe "Zugriffsstufe 1" bis "Zugriffsstufe 3" fallen darunter. Die Parameter der Zugriffsstufe 4 sind Serviceparameter und mit einem Passwort geschützt.
  • Seite 10 BO: Integer16 – – – BO: Integer32 – – – BO: FloatingPoint32 – – – – Legende: x: BICO-Verschaltung erlaubt –: BICO-Verschaltung nicht erlaubt 1-10 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 11: Normierung

    Fall nicht den tatsächlichen Werten, da diese erst während der Inbetriebnahme ermittelt werden. Dieses gilt auch für die Motor- parameter. 1-11 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 12: Betrieb

    Antriebsdatensatzes angewählt (z.B. Antriebsdatensatz 1 beinhaltet Motordaten- satz 1 und Leistungsteildatensatz 1). Datensätze können nur angelegt und gelöscht werden, wenn p0010 = 15 gesetzt ist. 1-12 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 13 Abhängigkeit Bedingungen, die in Verbindung mit diesem Parameter erfüllt werden müssen. Auch spezielle Auswirkungen, die dieser Parameter auf andere oder andere auf diesen haben. 1-13 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 14: Nummernbereiche Bei Parametern

    9400 9499 Parameterkonsistenz und -speicherung 9900 9949 Topologie 9950 9999 Diagnose intern 11000 11299 Freie Technologieregler 20000 20399 Freie Funktionsbausteine (FFB) 31000 31029 Mehrzonenregelung 1-14 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 15: Parameterliste

    Für diese Parameter ist bereits ein Expertenwissen notwendig (z. B. über BICO-Parametrierung). Zugriffsstufe 4 (Service): Für diese Parameter ist die Eingabe eines entsprechenden Passworts (p3950) durch autorisiertes Servicepersonal notwendig. 1-15 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 16 Berechnung der Regelungsparameter, wird p0010 automatisch auf 0 zurückgesetzt. p0010 = 3 dient zur späteren Inbetriebnahme von zusätzlichen Antriebsdatensätzen (Datensätze anlegen: siehe p0010 = 15). p0010 = 29, 39, 49: Nur für Siemens-interne Verwendung! 1-16 © Siemens AG 2009 All Rights Reserved...
  • Seite 17 Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Der Drehzahlsollwert steht geglättet (r0020) und ungeglättet (r0060) zur Verfügung. 1-17 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 18: Co: Zwischenkreisspannung Geglättet / Vdc Glatt

    Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Die Zwischenkreisspannung steht geglättet (r0026) und ungeglättet (r0070) zur Verfügung. r0026 stellt sich auf den unteren Wert der welligen Zwischenkreisspannung ein. 1-18 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 19 Das Signal ist nicht als Prozessgröße geeignet und darf nur als Anzeigegröße verwendet werden. Der Wirkstromistwert steht geglättet (r0031) und ungeglättet (r0080) zur Verfügung. 1-19 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 20 Ein Wert von r0034 = -200.0 % weist auf eine ungültige Anzeige hin, beispielsweise weil das thermische I2t-Motor- modell nicht aktiviert oder falsch parametriert wurde. 1-20 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 21: Co: Leistungsteil Überlast I2T / Lt Überlast I2T

    [15] = Reserviert [16] = Reserviert [17] = Reserviert [18] = Reserviert [19] = Reserviert Hinweis: Der Wert -200 zeigt an, dass kein Messsignal vorliegt. 1-21 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 22: Energieverbrauch Anzeige Zurücksetzen / Energieverbr Res

    Änderbar: U, T Normierung: - Datensatz: - Werkseinstellung 0.00 [ms] 1000.00 [ms] 4.00 [ms] Beschreibung: Einstellung der Glättungszeitkonstante für folgende Anzeigewerte: r0063[1], r0068[1], r0080[1], r0082[1]. 1-22 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 23 - Der Antrieb nicht betriebsfähig ist. Bit 18 = 1 (Freigabe fehlt), wenn: - AUS3 noch nicht abgeschlossen ist oder eine Störreaktion AUS3 vorliegt. 1-23 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 24: Co/Bo: Befehlsdatensatz Cds Wirksam / Cds Wirksam

    CDS wirksam Bit 0 CDS wirksam Bit 1 Abhängigkeit: Siehe auch: p0810, p0811, r0836 Hinweis: Der über Binektoreingang (z. B. p0810) angewählte Befehlsdatensatz wird über r0836 angezeigt. 1-24 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 25: Co/Bo: Antriebsdatensatz Dds Wirksam / Dds Wirksam

    Bit 11: r0056 Bit 13 (negiert) Bit 12: Reserviert Bit 13: r2135 Bit 12 (negiert) Bit 14: r2197 Bit 3 Bit 15: r2135 Bit 15 (negiert) 1-25 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 26 Hinweis: Folgende Zustandsbits werden in r0053 angezeigt: Bit 00: r1239 Bit 8 Bit 01: r2197 Bit 5 (negiert) Bit 02: r2197 Bit 0 (negiert) 1-26 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 27 Bit 14: r1198 Bit 14 Bit 15: r0836 Bit 0 Zu Bit 10: Wenn p0700 = 2 eingestellt ist, dann zeigt Bit 10 immer "1" an. 1-27 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 28: Co/Bo: Zusatz Steuerwort / Zusatz Stw

    Bit 08: r2349 Bit 0 (negiert) Bit 11: r1406 Bit 11 Bit 12: r1406 Bit 12 Bit 13: r2138 Bit 13 Bit 15: r0836 Bit 1 1-28 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 29: Co/Bo: Zustandswort Regelung / Zsw Regelung

    6310 Frequenzgrenze aktiv Nein 6719 Strombegrenzungsregler Spannungsaus- Nein gang aktiv Strom-/Drehmoment-Begrenzung Aktiv Inaktiv 6060 Vdc_max-Regler aktiv Nein 6220, 6320 Vdc_min-Regler aktiv Nein 6220, 6320 1-29 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 30: Co: Drehzahlsollwert Vor Sollwertfilter / N_Soll Vor Filter

    CO: Drehzahlregler Regeldifferenz / n_reg Regeldiff Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [1/min] Normierung: p2000 Datensatz: - Beschreibung: Anzeige der aktuellen Regeldifferenz des Drehzahlreglers. 1-30 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 31 Im Index 3 ... 5 werden die Offsetströme der 3 Phasen angezeigt, die zur Korrektur der Phasenströme addiert wer- den. Im Index 6 wird die Summe der 3 korrigierten Phasenströme angezeigt. 1-31 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 32: Co: Zwischenkreisspannung Istwert / Vdc Istw

    Berechnet: - Datentyp: FloatingPoint32 Einheit: [Aeff] Normierung: p2002 Datensatz: - Beschreibung: Anzeige des feldbildenden Stromsollwertes (Id_soll). Hinweis: Bei U/f-Steuerung ist dieser Wert ohne Bedeutung. 1-32 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 33 Die Momentenausnutzung ergibt sich aus dem angeforderten Moment bezogen auf die Momentengrenze wie folgt: - Positives Moment: r0081 = (r0079 / r1538) * 100 % - Negatives Moment: r0081 = (-r0079 / -r1539) * 100 % 1-33 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 34 Berechnet: - Datentyp: FloatingPoint32 Einheit: [°] Normierung: p2005 Datensatz: - Beschreibung: Anzeige des Transformationswinkels. Abhängigkeit: Siehe auch: r1778 Hinweis: Der Transformationswinkel entspricht dem elektrischen Kommutierungswinkel. 1-34 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 35: Befehlsdatensätze (Cds) Anzahl / Cds Anzahl

    Normierung: - Datensatz: - Beschreibung: Anzeige der Version des Bootladers. Abhängigkeit: Siehe auch: r0018, r0198 Hinweis: Beispiel: Der Wert 1010100 ist als V01.01.01.00 zu interpretieren. 1-35 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 36 Nur wenn aktuelle und bestätigte Codenummer identisch sind (p0201 = r0200), kann die Leistungsteil-Inbetrieb- nahme verlassen werden (p0010 = 2). Bei Änderung der Codenummer wird die Anschlussspannung (p0210) überprüft und gegebenenfalls angepasst. 1-36 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 37: Leistungsteil Hardware-Eigenschaften / Lt Hw-Eigensch

    Anwendung vorbelegt. Auf die Berechnung der thermischen Überlast hat der Parame- ter keinen Einfluss. p0205 kann nur auf die Einstellungen verändert werden, die im Leistungsteil-EEPROM gespeichert sind. 1-37 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 38 = 400: 380 - 480 V +/-10 % r0208 = 500: 500 - 600 V +/-10 % r0208 = 690: 660 - 690 V +/-10 % 1-38 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 39: Werkseinstellung

    - U_min = p0210 * 0.78 > 360 V U_nenn = 500 V: - U_min = p0210 * 0.76 U_nenn = 690 V: - U_min = p0210 * 0.74 > 450 V 1-39 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 40: Leistungsleitung Länge Maximal / Leitung Länge Max

    Anzeige der maximal zulässigen Leitungslängen zwischen Antriebsgerät und Motor. Index: [0] = Ungeschirmt [1] = Geschirmt Hinweis: Der Anzeigewert dient zur Information für Service und Wartung. 1-40 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 41: Leistungsteil Sinusfilter Kapazität / Lt Sinusfilter C

    430 V sind bis zu einer Dauer von 1 min zulässig. Hinweis: Die resultierende Abschaltschwelle kann in r0296 gelesen werden und ist abhängig von der gewählten Nennspan- nung (p0210) und dem verwendeten Leistungsteil. 1-41 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 42: Erdschlussüberwachung Schwellen / Erdschluss Schw

    Die I2t-Überlasterkennung des Leistungsteils hat keinen Einfluss auf die Reaktionen bei p0290 = 2, 3. p290 kann bei angewählter Motordatenidentifizierung nicht verändert werden. 1-42 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 43: Leistungsteil Warnung Bei I2T-Überlast / Lt I2T Warnschw

    Einheit: [V] Normierung: - Datensatz: - Beschreibung: Überschreitet die Zwischenkreisspannung die hier angegebene Schwelle, erfolgt eine Abschaltung wegen Zwi- schenkreisüberspannung. Abhängigkeit: Siehe auch: F30002 1-43 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 44: Motortyp Auswahl / Motortyp Ausw

    Bei Eingabe des Parameterwertes ist die Anschlussart des Motors (Stern / Dreieck) zu beachten. Nach Ersthochlauf der CU oder Werkseinstellung wird der Parameter passend zum Leistungsteil vorbelegt. 1-44 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 45 Hinweis: Bei Synchronmotoren (p0300 = 2xx) wird der Parameter nicht verwendet. Nach Ersthochlauf der CU oder Werkseinstellung wird der Parameter passend zum Leistungsteil vorbelegt. 1-45 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 46: Motor-Polpaarzahl Aktuell (Oder Berechnet) / Mot Polpaarz Akt

    Siehe auch: p0307, p0310, p0311, p0314 Hinweis: Die Polpaarzahl wird bei der automatischen Berechnung auf den Wert 2 gesetzt, wenn Bemessungsdrehzahl oder Bemessungsfrequenz Null sind. 1-46 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 47 Informationen in p0300 zu beachten. Hinweis: Der Parameter wird für die I2t-Überwachung des Motors (siehe p0611) verwendet. Bei Asynchronmotoren (p0300 = 1xx) wird der Parameter nicht verwendet. 1-47 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 48 Bei Asynchronmotoren hat der Parameter keine Auswirkung. Bei Synchronmotoren hat der Parameter keine Auswirkung, wenn ein Wert von 0.0 eingegeben wird. Die vom Anwender wählbare Stromgrenze wird in p0640 eingegeben. 1-48 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 49 Parameter nicht verändert werden (Schreibschutz). Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis: Bei Synchronmotoren ohne Reluktanzmoment muss der Wert 0 eingestellt werden. 1-49 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 50 Abhängigkeit: Wird p0308 nicht eingegeben, so wird der Parameter aus den Typenschildparametern berechnet. Hinweis: Bei Synchronmotoren (p0300 = 2xx) wird der Parameter nicht verwendet. 1-50 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 51 Motor-Bemessungs-EMK / Mot EMK_Bemes Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Einheit: [Veff] Normierung: - Datensatz: MDS Beschreibung: Anzeige der Bemessungs-EMK des Motors. Hinweis: EMK: Elektromagnetische Kraft 1-51 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 52 Bei Verlassen der Schnellinbetriebnahme über p3900 > 0 wird automatisch p0340 = 1 aufgerufen. Am Ende der Berechnungen wird automatisch p0340 = 0 gesetzt. 1-52 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 53: Motor-Masse (Für Thermisches Motormodell) / Mot-Masse Th Mod

    Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis: Der Parameter hat Einfluss auf das thermische 3-Massen-Modell des Asynchronmotors. Bei Synchronmotoren (p0300 = 2xx) wird der Parameter nicht verwendet. 1-53 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 54 Parameter nicht verändert werden (Schreibschutz). Zum Aufheben des Schreibschutzes sind die Informationen in p0300 zu beachten. Hinweis: Die Motoridentifizierung ermittelt den Ständerwiderstand aus Gesamtständerwiderstand abzüglich Leitungswider- stand (p0352). 1-54 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 55 Messung der Sättigungskennlinie zu wiederholen (p1960). Bei permanenterregten Synchronmotoren (p0300 = 2) ist dies der ungesättigte Wert und gilt damit ideal bei kleinem Strom. 1-55 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 56 Bei Asynchronmotoren entspricht p0362 = 100 % dem Motornennfluss. Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor (siehe p0300) eingestellt ist. 1-56 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 57 Bei Asynchronmotoren entspricht p0365 = 100 % dem Motornennfluss. Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor (siehe p0300) eingestellt ist. 1-57 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 58 < p0367 < p0368 < p0369 Siehe auch: p0364 Hinweis: Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor (siehe p0300) eingestellt ist. 1-58 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 59: Beschreibung

    Anzeige des Nenn-Läuferwiderstandes des Motors bei Nenntemperatur (Summe aus p0625 und p0628). Abhängigkeit: Siehe auch: p0628 Hinweis: Bei Synchronmotoren (p0300 = 2xx) wird der Parameter nicht verwendet. 1-59 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 60 Es wird jeweils nur der Läuferwiderstand des aktiven Motordatensatzes mit der Läufertemperatur des thermischen Motormodell mitgeführt. Dieser Parameter wird bei Synchronmotoren (p0300 = 2xx) nicht verwendet. 1-60 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 61: Technologische Anwendung (Applikation) / Tec Anwendung

    - p1750 Bit 2 = 0 - p1802 = 4 (RZM/FLB ohne Übersteuerung) (PM240: p1802 = 0) - p1803 = 106 % (PM240: p1803 = 110 %) 1-61 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 62: Automatische Bezugswertberechnung Sperren / Berechn Sperren

    Regelungsbetrieb zu Drehmomentfehlern kommen, die auch dazu führen können, dass der Antrieb nicht stillsetzbar ist. Hinweis: PTC Thermistor (p0601 = 1): Auslösewiderstand = 1650 Ohm. 1-62 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 63 KTY-Sensor: Bei Einstellung des Minimalwerts wird die Zeitstufe ausgeschaltet und die Störung erst nach Über- schreitung von p0605 ausgegeben. PTC-Sensor, Bimetall-Öffner: Der Minimalwert der Zeitstufe hat keine spezielle Bedeutung. 1-63 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 64: Motorübertemperatur Reaktion / Mot Temp Reakt

    Ein Rücksetzen des Parameters auf p0611 = 0 führt zum Ausschalten des thermischen I2t-Motormodells (siehe auch p0612). Ist kein Temperatursensor parametriert, wird die Umgebungstemperatur für das thermische Motormodell aus p0625 bezogen. 1-64 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 65 Der Ständerwiderstand wird mit Hilfe der Temperatur in r0035 adaptiert. Die Läufertemperatur zur Adaption des Läuferwiderstands wird gegebenenfalls aus der Ständertemperatur (r0035) wie folgt berechnet: theta_R = (r0628 + r0625) / (r0627 + r0625) * r0035 1-65 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 66 Der Parameter p0622 wird intern auf die Aufmagnetisierungszeit p0346 begrenzt, so dass p0346 bei der Identifika- tion die maximal mögliche Aufmagnetisierungszeit darstellt. Die gesamte Messdauer (Aufmagnetisierung und Mes- seinschwingzeit und Messzeit) ist dann immer größer als p0346. 1-66 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 67 Bei Motoren der Reihe 1LA7 (siehe p0300) wird der Parameter in Abhängigkeit von p0307 und p0311 vorbelegt. Siehe auch: p0625 Hinweis: Der Parameter wird bei Verlassen der Schnellinbetriebnahme mit p3900 > 0 zurückgesetzt, wenn kein Listenmotor (siehe p0300) eingestellt ist. 1-67 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 68 Die nichtlineare und kreuzverkoppelte Querflussfunktion wird mittels 4 Koeffizienten beschrieben. Dieser Parameter beschreibt die Abhängigkeit des ungesättigten Anteils vom Längsstrom. Abhängigkeit: Siehe auch: p0634 1-68 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 69 Der Betriebsstundenzähler in p0650 kann nur auf 0 zurückgesetzt werden. Dabei wird automatisch p0651 = 0 gesetzt. Mit p0651 = 0 ist der Betriebsstundenzähler ausgeschaltet. Der Betriebsstundenzähler läuft nur bei DDS0 und DDS1 (Drive Data Set). 1-69 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 70 Klemmen Feldbus Hinweis: Bei PROFIBUS / PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- und Sollwertquel- len geändert werden können. 1-70 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 71: Vorbelegung Digitaleingang 0 / Vorbelegung Di0

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-71 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 72 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-72 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 73 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-73 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 74 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-74 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 75: Vorbelegung Digitaleingang 1 / Vorbelegung Di1

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-75 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 76 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-76 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 77 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-77 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 78 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-78 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 79: Vorbelegung Digitaleingang 2 / Vorbelegung Di2

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-79 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 80 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-80 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 81: Vorbelegung Digitaleingang 3 / Vorbelegung Di3

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-81 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 82 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-82 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 83: Vorbelegung Digitaleingang 4 / Vorbelegung Di4

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-83 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 84 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-84 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 85: Vorbelegung Digitaleingang 5 / Vorbelegung Di5

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-85 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 86 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-86 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 87: Vorbelegung Digitaleingang 11 / Vorbelegung Di11

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-87 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 88 Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-88 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 89: Vorbelegung Digitaleingang 12 / Vorbelegung Di12

    Die angewählte Funktion ist jedoch gegen Änderung durch BICO-Parametrierung geschützt, d.h. die Signalsenke muss erst über "keine Vorbelegung" freigegeben werden, bevor sie neu verbunden werden kann. 1-89 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 90 Anzeige der Anzahl der Ein- und Ausgänge. Index: [0] = Anzahl Digitaleingänge [1] = Anzahl Digitalausgänge [2] = Anzahl Digitaleingänge/-ausgänge bidirektional [3] = Anzahl Analogeingänge [4] = Anzahl Analogausgänge 1-90 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 91: Cu Digitaleingänge Klemmenistwert / Cu Di Istwert

    High DI 12 (Kl. 10, 11) AI 1 High Abhängigkeit: Siehe auch: r0722 Hinweis: DI: Digitaleingang (Digital Input) AI: Analogeingang (Analog Input) Kl: Klemme 1-91 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 92 Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: DO: Digitalausgang (Digital Output) Kl: Klemme Relais-Ausgang: NO = normally open (Schließer), NC = normally closed (Öffner) 1-92 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 93: Cu Digitalausgänge Status / Cu Do Status

    Analogeingang AI2 Drahtbruch Nein Analogeingang AI0 Kein Drahtbruch Nein Analogeingang AI1 Kein Drahtbruch Nein Analogeingang AI2 Kein Drahtbruch Nein Hinweis: AI: Analogeingang (Analog Input) 1-93 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 94 [0] = AI0 (Kl 3/4) [1] = AI1 (Kl 10/11) [2] = AI2 (Kl 50/51) [3] = AI3 (Kl 52/53) Hinweis: AI: Analogeingang (Analog Input) Kl: Klemme 1-94 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 95 [1] = AI1 (Kl 10/11) [2] = AI2 (Kl 50/51) [3] = AI3 (Kl 52/53) Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. 1-95 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 96 [1] = AI1 (Kl 10/11) [2] = AI2 (Kl 50/51) [3] = AI3 (Kl 52/53) Hinweis: Die Parameter für die Kennlinie wirken nicht begrenzend. 1-96 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 97: Cu Analogeingänge Drahtbruchüberwachung Ansprechschwelle / Cu Drahtbr Schw

    Anzeige des aktuellen bezogenen Ausgangswertes der Analogausgänge. Index: [0] = AO0 (Kl 12/13) [1] = AO1 (Kl 26/27) Hinweis: AO: Analogausgang (Analog Output) Kl: Klemme 1-97 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 98: Cu Analogausgänge Betragsbildung Aktivieren / Cu Ao Betrag Akt

    Bei p0776 = 1 wird p0777 = 0.0 %, p0778 = 0.0 V, p0779 = 100.0 % und p0780 = 10.0 V gesetzt. Bei p0776 = 2 wird p0777 = 0.0 %, p0778 = 4.0 mA, p0779 = 100.0 % und p0780 = 20.0 mA gesetzt. 1-98 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 99: Cu Analogausgänge Kennlinie Wert Y1 / Cu Kennl Y1

    Dieser Parameter wird beim Ändern des Typs des Analogausgangs (p0776) automatisch überschrieben. Hinweis: Dieser Parameter wird automatisch überschrieben, wenn p0776 (Analogausgänge Typ) verändert wird. Die Parameter für die Kennlinie wirken nicht begrenzend. 1-99 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 100: Cu Analogausgänge Kennlinie Wert Y2 / Cu Kennl Y2

    Anzeige des Status der Analogausgänge. Bitfeld: Signalname 1-Signal 0-Signal Analogausgang AO0 ist negativ Nein Analogausgang AO1 ist negativ Nein Hinweis: AO: Analogausgang (Analog Output) 1-100 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 101: Cu Digitaleingänge Simulationsmodus / Cu Di Simulation

    Die Simulation eines Digitaleinganges wird über p0795 angewählt. Siehe auch: p0795 Hinweis: Dieser Parameter wird bei der Datensicherung nicht gespeichert (p0971). DI: Digitaleingang (Digital Input) AI: Analogeingang (Analog Input) Kl: Klemme 1-101 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 102: Cu Analogeingänge Simulationsmodus Sollwert / Cu Ai Sim Sollw

    Sind die Daten zwischen dem flüchtigen und nichtflüchtigen Gerätespeicher unterschiedlich, so muss gegebenen- falls vor der Übertragung auf die Speicherkarte nichtflüchtig gesichert werden (z. B. p0971 = 1). 1-102 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 103 Sind die Daten zwischen dem flüchtigen und nichtflüchtigen Gerätespeicher unterschiedlich, so muss gegebenen- falls vor der Übertragung auf die Speicherkarte nichtflüchtig gesichert werden (z. B. p0971 = 1). 1-103 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 104: Datenübertragung Start / Datenübertr Start

    Bei gesteckter Speicherkarte wird beim nichtflüchtig Speichern der Parameter (z. B. mit der Funktion "RAM nach ROM kopieren") automatisch auch eine Parametersicherung mit Einstellung 0 (PS000xxx.ACX) auf die Speicher- karte geschrieben. 1-104 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 105 Bei gesteckter Speicherkarte wird beim nichtflüchtig Speichern der Parameter (z. B. mit der Funktion "RAM nach ROM kopieren") automatisch auch eine Parametersicherung mit Einstellung 0 (PS000xxx.ACX) auf die Speicher- karte geschrieben. 1-105 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 106: Bi: Steuerungshoheit Sperren / Pcctrl Sperren

    Der über die Binektoreingänge angewählte Befehlsdatensatz wird in r0836 angezeigt. Der aktuell wirksame Befehlsdatensatz wird in r0050 angezeigt. Das Kopieren eines Befehlsdatensatzes kann mit p0809 ausgeführt werden. 1-106 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 107: Antriebsdatensatz Dds Kopieren / Dds Kopieren

    Einstellung der Signalquelle für die Anwahl des Antriebsdatensatzes Bit 1 (Drive Data Set, DDS Bit 1). Abhängigkeit: Siehe auch: r0051, r0837 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-107 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 108: Co/Bo: Befehlsdatensatz Cds Angewählt / Cds Angewählt

    CDS Anwahl Bit 1 Abhängigkeit: Siehe auch: r0050, p0810, p0811 Hinweis: Befehlsdatensätze werden über Binektoreingang p0810 und folgend angewählt. Der aktuell wirksame Befehlsdatensatz wird in r0050 angezeigt. 1-108 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 109: Co/Bo: Antriebsdatensatz Dds Angewählt / Dds Angewählt

    - Bit 0 = 0: Keine eigene Bremsreaktion, aber Impulslöschung bei Stillstandserkennung (p1226, p1227) Bei Antrieb mit Drehzahl-/Drehmomentregelung gilt: - Bit 0 = 0/1: EIN (Impulsfreigabe möglich) 1-109 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 110: Werkseinstellung

    Die UND-Verknüpfung von 1. BB/AUS2 und 2. BB/AUS2 ergibt Steuerwort 1 Bit 1 (BB/AUS2). Hinweis: Bit 1 = 0: BB/AUS2 (Sofortige Impulslöschung und Einschaltsperre) Bit 1 = 1: Kein BB/AUS2 (Freigabe möglich) BB: Betriebsbedingung 1-110 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 111 Hinweis: Bit 2 = 0: AUS3 (Abbremsen mit AUS3-Rampe (p1135), dann Impulslöschung und Einschaltsperre) Bit 2 = 1: Kein AUS3 (Freigabe möglich) BB: Betriebsbedingung 1-111 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 112: Bi: Betrieb Freigeben / Betrieb Freigeben

    Wenn eine Steuerung vorhanden ist, dann muss Steuerwort 1 Bit 10 = 1 (STW1.10, PZD1) gesetzt sein, damit die empfangenen Daten aktualisiert werden. Dies gilt unabhängig von der Einstellung in p0854 und auch bei freier Telegrammprojektierung (p0922 = 999). 1-112 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 113 Nein Führung durch PLC Nein Hinweis: BB: Betriebsbedingung Zu Bit 10: Wenn p0700 = 2 eingestellt ist, dann zeigt Bit 10 immer "1" an. 1-113 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 114 Hinweis: Zulässige PROFIBUS-Adressen: 1 ... 126 Die Adresse 126 ist für die Inbetriebnahme vorgesehen. Jede Änderung der PROFIBUS-Adresse wird erst nach POWER ON wirksam. 1-114 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 115: Co: Störpufferänderungen Zähler / Störpufferänd

    Es kann nur auf die Indizes mit gültigem Störcode zugegriffen werden. Abhängigkeit: Der dem Störcode zugeordnete Parameter ist unter dem gleichen Index in r0951 eingetragen. Siehe auch: r0951 1-115 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 116: Störfälle Zähler / Störfälle Anz

    Anzahl der aufgetretenen Störfälle nach dem letzten Zurücksetzen. Abhängigkeit: Mit p0952 = 0 setzen wird der Störpuffer gelöscht. Siehe auch: r0945, r0947, r0948, r0949, r2109, r2130, r2133, r2136 1-116 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 117 Der Wert in p0969 kann nur auf 0 zurückgesetzt werden. Der Wert läuft nach ca. 49 Tagen über. Beim Lesen des Parameters über PROFIdrive gilt der Datentyp TimeDifference. 1-117 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 118 (d. h. nach dem Start zum Speichern warten, bis der Parameter wieder den Wert 0 hat). Achtung: Während des Speichervorgangs ist das Parameterschreiben gesperrt. Der Fortschritt des Speichervorgangs wird in r3996 angezeigt. 1-118 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 119 Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. 1-119 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 120 Die Parameter dieser Liste werden in der Expertenliste der Inbetriebnahme-Software nicht angezeigt. Sie können aber von einer übergeordneten Steuerung (z. B. PROFIBUS Master) gelesen werden. 1-120 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 121 = r0063 Hinweis: Bei PROFIBUS/PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- oder Sollwertquel- len geändert werden können. 1-121 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 122 = r0063 Hinweis: Bei PROFIBUS/PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- oder Sollwertquel- len geändert werden können. 1-122 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 123 = r0063 Hinweis: Bei PROFIBUS/PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- oder Sollwertquel- len geändert werden können. 1-123 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 124 Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-124 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 125 Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-125 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 126 Siehe auch: p1020, p1021, p1022, p1023, r1024, r1197 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-126 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 127 Siehe auch: p1020, p1021, p1023, r1197 Hinweis: Ist kein Drehzahlfestsollwert ausgewählt (p1020 ... p1023 = 0, r1197 = 0), so ist r1024 = 0 (Sollwert = 0). 1-127 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 128 Datentyp: Unsigned8 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeige des Status bei der Anwahl der Festfrequenzen. Bitfeld: Signalname 1-Signal 0-Signal Festfrequenzen angewählt Nein 1-128 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 129 Einstellung der Signalquelle zum Erhöhen des Sollwertes beim Motorpotenziometer. Abhängigkeit: Siehe auch: p1036 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-129 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 130 Einstellung der Minimaldrehzahl/-geschwindigkeit für das Motorpotenziometer. Hinweis: Bei der Inbetriebnahme wird dieser Parameter entsprechend automatisch vorbelegt. Der vom Motorpotenziometer ausgegebene Sollwert wird auf diesen Wert begrenzt. 1-130 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 131: Bi: Motorpotenziometer Invertierung / Mop Invertierung

    Einstellung der Signalquelle zur Übernahme des Setzwertes beim Motorpotenziometer. Abhängigkeit: Siehe auch: p1044 Hinweis: Der Setzwert (CI: p1044) wird bei einer 0/1-Flanke des Setzbefehls (BI: p1043) wirksam. 1-131 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 132: Motorpotenziometer Rücklaufzeit / Mop Rücklaufzeit

    Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: p2000 Datensatz: CDS, p0170 Werkseinstellung 1083[0] Beschreibung: Einstellung der Signalquelle für die Drehzahlgrenze der positiven Richtung am Hochlaufgebereingang. 1-132 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 133: Ci: Drehzahlgrenze Hlg Negative Drehrichtung / N_Grenz Hlg Neg

    Einstellung der Drehzahl/Geschwindigkeit für Tippen 2. Das Tippen (JOG) ist pegelgetriggert und erlaubt ein inkre- mentelles Verfahren des Motors. Abhängigkeit: Siehe auch: p1055, p1056 1-133 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 134: Ci: Hauptsollwert Skalierung / Hauptsollw Skal

    Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: p2000 Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Zusatzsollwert. Abhängigkeit: Siehe auch: p1076, r1077, r1078 1-134 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 135: Ci: Zusatzsollwert Skalierung / Zusatzsollw Skal

    Einstellung der kleinsten möglichen Drehzahl/Geschwindigkeit. Dieser Wert wird im Betrieb nicht unterschritten. Hinweis: Der Parameterwert gilt für beide Motordrehrichtungen. Der Motor kann in Ausnahmefällen auch unter diesem Wert arbeiten (z. B. Reversieren). 1-135 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 136 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [1/min] Normierung: p2000 Datensatz: - Beschreibung: Anzeige der wirksamen positiven Drehzahlgrenze. Abhängigkeit: Siehe auch: p1082, p1083, p1085 1-136 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 137 Normierung: p2000 Datensatz: DDS, p0180 Werkseinstellung 0.000 [1/min] 210000.000 [1/min] 0.000 [1/min] Beschreibung: Einstellung der Ausblenddrehzahl 2. Abhängigkeit: Siehe auch: p1091, p1093, p1094, p1101 1-137 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 138: Bi: Gesamtsollwert Auswahl / Gesamtsollw Ausw

    Wenn der Technologieregler den Gesamtsollwert über p1109 liefern soll, darf die Verschaltung zu dessen Status- wort (r2349.4) nicht aufgelöst werden. Wenn die Funktion Hibernation aktiviert ist, darf die Verschaltung zum Sta- tuswort r2399 nicht aufgelöst werden. 1-138 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 139: Bi: Richtung Negativ Sperren / Richt Neg Sperren

    über p1113 invertiert werden, weil es dabei zu Sprüngen in der Drehzahl und zu Mitkopplungen im Regelkreis kommen kann. Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-139 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 140: Co: Sollwert Nach Richtungsbegrenzung / Sollw Nach Begr

    Bei U/f-Steuerung und geberloser Vektorregelung (siehe p1300) sind Hochlaufzeiten von 0 s nicht sinnvoll. Die Ein- stellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. 1-140 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 141: Hochlaufgeber Rücklaufzeit / Hlg Rücklaufzeit

    Bei U/f-Steuerung und geberloser Vektorregelung (siehe p1300) sind Rücklaufzeiten von 0 s nicht sinnvoll. Die Ein- stellung sollte sich an den Anlaufzeiten (r0345) des Motors orientieren. Bei Änderung der Maximaldrehzahl p1082 wird p1123 neu berechnet. 1-141 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 142 Einstellung der Zeit für die Endverrundung beim Erweiterten Hochlaufgeber. Der Wert gilt für Hochlauf und Rück- lauf. Hinweis: Die Rundungszeiten vermeiden eine abrupte Reaktion und verhindern schädliche Auswirkungen auf die Mechanik. 1-142 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 143: Hochlaufgeber Verrundungstyp / Hlg Verrundungstyp

    Änderbar: U, T Normierung: - Datensatz: DDS, p0180 Werkseinstellung 0.000 [s] 30.000 [s] 0.000 [s] Beschreibung: Einstellung der Anfangsverrundungszeit für AUS3 beim Erweiterten Hochlaufgeber. 1-143 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 144: Bi: Hochlaufgeber Freigeben / Hlg Freigeben

    Der Hochlaufgeber ist unabhängig vom Zustand der Signalquelle in folgenden Fällen aktiv: - AUS1/AUS3. - Hochlaufgeberausgang innerhalb Ausblendband. - Hochlaufgeberausgang unterhalb Minimaldrehzahl. Hinweis: Bit 5 = 0: Hochlaufgeber einfrieren Bit 5 = 1: Hochlaufgeber fortsetzen 1-144 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 145 Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Bit 6 = 0: Sollwert sperren (Hochlaufgebereingang auf Null setzen) Bit 6 = 1: Sollwert freigeben 1-145 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 146: Bi: Hochlaufgeber Setzwert Übernehmen / Hlg Setzw Übern

    Ändert sich der Eingang des Hochlaufgebers im Vergleich zum Ausgang nicht mehr als der eingegebene Toleranz- wert, so werden die Zustandsbits "Hochlauf aktiv" bzw. "Rücklauf aktiv" nicht beeinflusst. Abhängigkeit: Siehe auch: r1199 1-146 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 147: Co: Hochlaufgeber Beschleunigung / Hlg Beschleunigung

    Beschreibung: Anzeige des Drehzahlsollwertes nach Auswahl des Hochlaufgebers und Addition von Drehzahlsollwert 1 (p1155) und Drehzahlsollwert 2 (p1160). Abhängigkeit: Siehe auch: r1150, p1155, p1160 1-147 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 148: Co/Bo: Steuerwort Sollwertkanal / Stw Sollwertkanal

    Hochlaufgeber angehalten Nein Hochlaufgeber-Nachführung aktiv Nein Maximalbegrenzung aktiv Nein Hinweis: Zu Bit 02: Das Bit ist eine ODER-Verknüpfung zwischen Bit 00 und Bit 01. 1-148 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 149 Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Freigeben der Funktion "Fangen". Abhängigkeit: Siehe auch: p1200 Hinweis: Die Rücknahme des Freigabesignals wirkt wie p1200 = 0. 1-149 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 150 Wird mit dieser Voreinstellung der Motor nicht gefunden (z. B. bei Motoren, die durch aktive Lasten beschleunigt werden), so empfiehlt es sich die Suchgeschwindigkeit zu verringern (p1203 vergrößern). 1-150 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 151: Co/Bo: Fangen U/F-Steuerung Status / Fangen Uf Stat

    Strom < Schwelle Nein Stromminimum Nein Suche in positiver Richtung Nein Stop nach positiver Richtung Nein Stop nach negativer Richtung Nein Kein Ergebnis Nein 1-151 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 152: Co/Bo: Fangen Vektorregelung Status / Fangen Vektor Stat

    Auswahl der Störungen, bei denen die automatische Wiedereinschaltung nicht wirken soll. Abhängigkeit: Die Einstellung ist nur wirksam für p1210 = 6, 16. Siehe auch: p1210 1-152 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 153: Wiedereinschaltautomatik Modus / Wea Modus

    Wie p1210 = 4. Anstehende Störungen müssen allerdings manuell quittiert werden. Zu p1210 = 16: Wie p1210 = 6. Anstehende Störungen müssen allerdings manuell quittiert werden. 1-153 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 154: Wiedereinschaltautomatik Anlaufversuche / Wea Anlaufversuche

    Wird die Ursache einer Störung nicht in der ersten Hälfte der Wartezeit beseitigt, so ist die Quittierung in der Warte- zeit nicht mehr möglich. 1-154 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 155 F07320 auftrat, der Einschaltbefehl zurückgenommen wird und der Fehler quittiert wird. Wird der Startwert p1211 oder der Modus p1210 geändert, wird der Fehlerzähler sofort aktualisiert. 1-155 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 156: Co/Bo: Wiedereinschaltautomatik Status / Wea Status

    Bei aktiver Wiedereinschaltautomatik wird r1214 Bit 7 angezeigt, ansonsten die wirksame Störung r2139 Bit 3. Zu Bit 12 ... 15: Aktueller Stand des Anlaufzählers (binär codiert). 1-156 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 157 Nach AUS1 oder AUS3 und Stillstandserkennung wird diese Zeit abgewartet und danach die Impulse gelöscht. Abhängigkeit: Siehe auch: p1226, p1227 Hinweis: Stillstand wird erkannt, wenn während der gesamten Verzögerungszeit (p1228) der Drehzahlistwert die Drehzahl- schwelle (p1226) unterschreitet. 1-157 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 158: Bi: Gleichstrombremse Aktivierung / Dc-Bremse Akt

    Werkseinstellung 0.0 [s] 3600.0 [s] 1.0 [s] Beschreibung: Einstellung der Zeitdauer für die Gleichstrombremse (als Störreaktion). Abhängigkeit: Siehe auch: p1230, p1231, p1232, p1234, r1239 1-158 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 159: Co/Bo: Gleichstrombremse Zustandswort / Dc-Bremse Zsw

    - Der Vdc_min-Regler begrenzt die aus dem Zwischenkreis entnommene Energie, um die Zwischenkreisspannung beim Beschleunigen oberhalb der minimalen Zwischenkreisspannung zu halten. - Abbremsen des Motors, um dessen kinetische Energie zur Pufferung des Zwischenkreises zu verwenden. 1-159 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 160 Grundeinstellungen verwendet werden, basierend auf einer theoretischen Regleroptimierung. Ist eine nachträgliche Optimierung notwendig, so kann dies über den Dynamikfaktor erfolgen. Dabei werden p1250, p1251, p1252 mit dem Dynamikfaktor p1243 bewertet. 1-160 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 161 Einstellung der Proportionalverstärkung für den Regler der Zwischenkreisspannung (Vdc_min-Regler, Vdc_max- Regler). Abhängigkeit: Die wirksame Proportionalverstärkung ergibt sich unter Berücksichtigung von p1243 (Vdc_max-Regler Dynamik- faktor) und der Zwischenkreiskapazität des Leistungsteils. 1-161 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 162 Antrieb beim Verlassen der Vdc_min-Regelung, aufgrund der Zeitüberschreitung, und bei Fehlerreaktion AUS3 nicht mit Überspannung abschaltet. Es ist auch möglich, die AUS3-Rücklaufzeit p1135 zu erhöhen. 1-162 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 163: Co/Bo: Bypass Steuer-/Zustandswort / Bypass Stw/Zsw

    Die Steuerbits 0 und 1 sind auf Signalausgänge zu verschalten, über die die Schalter in den Motorzugangsleitun- gen angesteuert werden sollen. Diese sind für das Schalten unter Last auszulegen. 1-163 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 164: Bi: Bypass Steuerbefehl / Bypass Befehl

    Zugriffsstufe: 2 Berechnet: - Datentyp: U32 / Binary Änderbar: U, T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Befehl zum Bypass. 1-164 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 165: Bi: Bypass Schalter Rückmeldung / Bypass Rückm

    [1] = Schalter Motor - Netz Hinweis: Bei p1274 = 0 ms ist die Überwachung ausgeschaltet. Die Umschaltzeit für den Bypass (p1262) verlängert sich um diesen Parameter. 1-165 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 166 = Vdc_max - 50.0 V (Vdc_max: Überspannungsschwelle des Leistungsteils) Hinweis: Der Vdc_max-Regler wird erst wieder ausgeschaltet, wenn die Zwischenkreisspannung die Schwelle 0.95 * p1282 unterschreitet und der Reglerausgang null ist. 1-166 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 167 Einstellung des Rückkopplungsfaktors für den Hochlaufgeber. Dessen Rampenzeiten werden relativ zum Aus- gangssignal des Vdc_Max-Reglers verlangsamt. Hinweis: Bei Werten von p1288 = 0.0 bis 0.5 wird die Reglerdynamik intern automatisch adaptiert. 1-167 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 168 Antrieb beim Verlassen der Vdc_min-Regelung aufgrund der Zeitüberschreitung und bei Fehlerreaktion AUS3 nicht mit Überspannung abschaltet. Es ist auch möglich, die AUS3-Rücklaufzeit p1135 zu erhöhen. 1-168 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 169 PM230 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 PM240 Einheit: [1/min] Normierung: p2000 Datensatz: - Beschreibung: Anzeige des aktuellen Ausgangs des Vdc-Reglers (Regler für Zwischenkreisspannung). 1-169 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 170 Imax-Frequenzregler intern ausgeschaltet, um die Ausgangsfrequenz exakt einstel- len zu können. Der Imax-Spannungsregler bleibt aktiviert. Die Steuerungs-/Regelungs-Betriebsart ist während des Betriebs (Pulsfreigabe) nicht über Antriebsdatensatzum- schaltung änderbar. 1-170 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 171 Die Spannungsanhebung führt zu einer größeren Motorerwärmung. Hinweis: Die Spannungsanhebung bei Beschleunigung kann die Reaktion auf kleine, positive Sollwertänderungen verbes- sern. Priorisierung der Spannungsanhebungen: siehe p1310 1-171 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 172: U/F-Steuerung Programmierbare Kennlinie Frequenz 1 / Uf Kennlinie F1

    Zwischen den Punkten 0 Hz/p1310, p1320/p1321 ... p1326/p1327 wird linear interpoliert. Die Spannungsanhebung beim Beschleunigen (p1311) wird auch auf die frei programmierbare U/f-Kennlinie ange- wendet. 1-172 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 173: U/F-Steuerung Programmierbare Kennlinie Frequenz 2 / Uf Kennlinie F2

    Die programmierbare Kennlinie für die U/f-Steuerung wird durch 4 Punkte und 0 Hz/p1310 festgelegt. Dieser Parameter gibt die Spannung des dritten Punktes der Kennlinie vor. Abhängigkeit: Siehe auch: p1310, p1311, p1320, p1321, p1322, p1323, p1324, p1326, p1327 1-173 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 174: U/F-Steuerung Programmierbare Kennlinie Frequenz 4 / Uf Kennlinie F4

    Ein zu kleiner Wert kann zu Instabilitäten führen. Hinweis: Bei p1333 = 0 Hz wird die FCC-Startfrequenz automatisch auf 6 % der Motor-Bemessungsfrequenz eingestellt. 1-174 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 175: U/F-Steuerung Schlupfkompensation Startfrequenz / Schlupfkomp Start

    Datensatz: - Beschreibung: Anzeige des tatsächlich kompensierten Schlupfes in [%] bezogen auf r0330 (Motor-Bemessungsschlupf). Abhängigkeit: p1335 > 0 %: Schlupfkompensation aktiv. Siehe auch: p1335 1-175 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 176 Der I_max-Begrenzungsregler wird unwirksam, wenn der Hochlaufgeber mit p1122 = 1 deaktiviert wird. p1341 = 0: I_max-Frequenzregler deaktiviert und I_max-Spannungsregler im gesamten Drehzahlbereich aktiviert. 1-176 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 177: Co: U/F-Steuerung Eco-Faktor Istwert / U/F Eco-Fakt Istw

    Anzeige des ermittelten Economic-Faktors bei der Verbrauchsoptimierung des Motors. Abhängigkeit: Siehe auch: p1335 Hinweis: Der Wert wird nur bei Betriebsarten mit Economic ermittelt (p1300 = 4, 7). 1-177 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 178 Geberlose Vektorregelung Drehzahlvor- Nein 6030 steuerung Hinweis: Zu Bit 01: Bei gesetztem Bit wird der I-Anteil des Drehzahlreglers beim Wechsel in den gesteuerten Betrieb festgehalten. 1-178 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 179: Flussregelung Konfiguration / Flussreg Konfig

    1-Signal 0-Signal Drehzahlregler I-Anteil anhalten Nein 6040 Drehzahlregler I-Anteil setzen Nein 6040 Statik Freigabe Nein 6030 Drehmomentregelung aktiv Nein 6060 Drehzahladaptionsregler I-Anteil setzen Nein 1-179 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 180 Anzeige des Drehzahlsollwertes nach der Sollwertbegrenzung für den P-Anteil des Drehzahlreglers. Bei U/f-Betrieb ist der Anzeigewert nicht aussagekräftig. Abhängigkeit: Siehe auch: r1439 Hinweis: Im Standardfall (Referenzmodell inaktiv) ist r1438 = r1439. 1-180 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 181 Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Quelle für das Adaptionssignal zur zusätzlichen Adaption der P-Verstärkung des Drehzahlreglers. Abhängigkeit: Siehe auch: p1456, p1457, p1458, p1459 1-181 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 182 Wird der obere Eckpunkt p1457 der Drehzahlregleradaption auf kleinere Werte eingestellt als der untere Eckpunkt p1456, so wird die Reglerverstärkung unterhalb von p1457 mit p1459 und oberhalb von p1456 mit p1458 adaptiert. 1-182 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 183 Regler unterhalb von p1465 mit p1461 bzw. p1463 adaptiert. Damit lässt sich eine Adaption für kleine Drehzahlen realisieren, ohne die Reglerparameter zu verändern. 1-183 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 184 Einstellung der Signalquelle zum Setzen des Integratorsetzwertes (p1478). Abhängigkeit: Siehe auch: p1478, p1479 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-184 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 185 Änderbar: U, T Normierung: PERCENT Datensatz: DDS, p0180 Werkseinstellung -2000.0 [%] 2000.0 [%] 100.0 [%] Beschreibung: Einstellung der Skalierung für das Kompensationsdrehmoment innerhalb der Statikberechnung 1-185 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 186: Statikrückführung Skalierung / Statik Skalierung

    CO: Trägheitsmoment gesamt / M_Trägheit gesamt Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [kgm²] Normierung: - Datensatz: - Beschreibung: Anzeige des parametrierten Gesamt-Trägheitsmoments ((p0341 * p0342) * p1496). 1-186 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 187 Siehe auch: p1503, p1511 Hinweis: Bei PROFIBUS / PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- und Sollwertquel- len geändert werden können. 1-187 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 188 Siehe auch: p1503, p1511 Hinweis: Bei PROFIBUS / PROFINET Control Units muss p0922 = 999 gesetzt werden, damit die Befehls- und Sollwertquel- len geändert werden können. 1-188 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 189: Bi: Drehzahl-/Drehmomentregelung Umschalten / N/M_Reg Umschalten

    (p0840) keine eigene Bremsreaktion, aber Impulslöschung bei Stillstandserkennung (p1226, p1227). Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: 0-Signal: Drehzahlregelung 1-Signal: Drehmomentregelung 1-189 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 190: Ci: Zusatzdrehmoment 1 Skalierung / M_Zusatz 1 Skal

    Berechnet: - Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: PERCENT Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung von Zusatzdrehmoment 1. 1-190 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 191 Normierung: p2003 Datensatz: - Beschreibung: Anzeige des Beschleunigungsmoments zur Vorsteuerung des Drehzahlreglers. Index: [0] = Ungeglättet [1] = Geglättet Abhängigkeit: Siehe auch: p0341, p0342, p1496 1-191 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 192: Werkseinstellung

    Abhängigkeit: Siehe auch: p1520, p1521, p1523 Gefahr: Negative Werte, die sich aufgrund der Signalquelle und der Skalierung ergeben, können zum "Durchgehen" des Motors führen. 1-192 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 193: Co: Drehmomentgrenze Oben/Motorisch Skalierung / M_Max O/Mot Skal

    Einheit: [Nm] Normierung: p2003 Datensatz: - Beschreibung: Anzeige der unteren Drehmomentgrenze von allen Drehmomentgrenzen ohne Offset. Abhängigkeit: Siehe auch: p1520, p1521, p1522, p1523, p1528, p1529 1-193 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 194: Ci: Drehmomentgrenze Oben Skalierung / M_Max Oben Skal

    Stromgrenze drehmomentbildend gesamt / Iq_max gesamt Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [Aeff] Normierung: p2002 Datensatz: - Beschreibung: Anzeige des maximalen momenten-/kraftbildenden Stromes aufgrund aller Strombegrenzungen. 1-194 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 195: Ci: Drehmomentgrenze Oben Skalierung Ohne Offset / M_Max O Skal Ooffs

    Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Skalierung der oberen Drehmomentgrenze zur Begrenzung des Drehzahlregler- ausgangs ohne Berücksichtigung der Strom- und Leistungsgrenzen. 1-195 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 196: Ci: Drehmomentgrenze Unten Skalierung Ohne Offset / M_Max U Skal Ooffs

    Im Bereich der Feldschwächung ist aufgrund begrenzter Spannungsstellmöglichkeiten mit Einschränkungen der Regelungsdynamik zu rechnen. Dies kann durch Vergrößerung der Spannungsreserve verbessert werden. Mit Ver- größerung der Reserve verringert sich die stationäre maximale Ausgangsspannung (r0071). 1-196 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 197 Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Einheit: [%] Normierung: PERCENT Datensatz: - Beschreibung: Anzeige des geglätteten Flusssollwertes. Der Wert ist auf den Motornennfluss bezogen. 1-197 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 198: Feldschwächstrom Vorsteuerwert / Feldschw Strom Vst

    Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [%] Normierung: PERCENT Datensatz: - Beschreibung: Anzeige des wirksamen Flusssollwertes. Der Wert ist auf den Motor-Bemessungsfluss bezogen. 1-198 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 199 Anzeige des begrenzten feldbildenden Stromsollwertes (Id_soll). Dieser setzt sich zusammen aus stationärem feldbildendem Stromsollwert r1623 sowie einer dynamischen Kompo- nente, die sich nur bei Flusssollwertänderungen einstellt. 1-199 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 200 Normierung: p2001 Datensatz: - Beschreibung: Anzeige des aktuellen Ausgangs des Isq-Stromreglers (drehmoment-/kraftbildender Strom, PI-Regler). Der Wert enthält den proportionalen und integralen Anteil des PI-Reglers. 1-200 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 201 Entkopplungsspannung Querachse / U_quer_entk Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Einheit: [Veff] Normierung: p2001 Datensatz: - Beschreibung: Anzeige des aktuellen Ausgangs der Querkanalentkopplung für die q-Achse. 1-201 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 202: Motormodell Fehlerschwellwert Kipperkennung / Motmod Schw Kipp

    Signal zur Auslösung der Kipperkennung. Hinweis: Das Signal wird nicht während der Auferregung und nur im Bereich kleiner Drehzahlen berechnet (unter p1755 * (100 % - p1756)). 1-202 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 203 Wird Bit 2 = 1 eingestellt, so wird Bit 3 automatisch mit aktiviert. Eine manuelle Abwahl ist möglich und kann sinn- voll sein wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS-Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik. Bei Bit 2 = 1 wird die Anwahl der Bits 0 und 1 ignoriert.
  • Seite 204 Wird Bit 2 = 1 eingestellt, so wird Bit 3 automatisch mit aktiviert. Eine manuelle Abwahl ist möglich und kann sinn- voll sein wenn bei Fremdmotoren eine Messung der Sättigungskennlinie (p1960) nicht durchgeführt wurde. Für SIEMENS-Standardmotoren reicht in der Regel bereits die vorbelegte Sättigungscharakteristik. Bei Bit 2 = 1 wird die Anwahl der Bits 0 und 1 ignoriert.
  • Seite 205: Motormodell Umschaltwartezeit Geregelt Gesteuert / Motmod T Ger Gest

    500 [ms] Beschreibung: Einstellung der Mindestzeit für das Unterschreiten der Umschaltdrehzahl beim Wechsel vom geregelten in den gesteuerten Betrieb. Abhängigkeit: Siehe auch: p1755, p1756 1-205 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 206: Motormodell Umschaltwartezeit Gesteuert Geregelt / Motmod T Gest Ger

    Änderbar: U, T Normierung: - Datensatz: DDS, p0180 Werkseinstellung 1 [ms] 200 [ms] 4 [ms] Beschreibung: Einstellung der Nachstellzeit des Reglers für die Drehzahladaption ohne Drehzahlgeber. 1-206 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 207: Motormodell Kompensation Offsetspannung Alpha / Motmod Offs Komp A

    Einstellung der Offsetspannung in beta-Richtung, wodurch die Offsetspannungen des Umrichters bei kleinen Dreh- zahlen kompensiert werden. Der Wert gilt bei Nennpulsfrequenz des Motormoduls. Hinweis: Der Wert wird während der drehenden Messung voreingestellt. 1-207 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 208 Damit die Korrekturwerte der Rs-, Lh- und kT-Adaption (Anwahl über Bit 0 ... Bit 2) bei Antriebsdatensatzumschal- tung richtig übernommen werden, ist in p0826 für jeden unterschiedlichen Motor eine eigene Motornummer einzu- tragen. 1-208 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 209 Motormodell Rs-Adaption Einschaltfrequenz / MotMod Rs f_Ein Zugriffsstufe: 4 Berechnet: - Datentyp: FloatingPoint32 Einheit: [Hz] Normierung: - Datensatz: - Beschreibung: Anzeige der Einschaltständerfrequenz der Rs-Adaption beim Asynchronmotor (ASM). 1-209 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 210: Motormodell Rs-Adaption Einschaltschlupf / Motmod Rs Fschlupf

    Das liegt daran, dass sich die dynamischen Grenzen von p1800 durch Parameter geändert haben, die in der Inbetriebnahme eingestellt wurden (z.B. p1082). 1-210 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 211 57 Hz) die Ausssteuergradgrenze automatisch auf 100 % reduziert. Mit Ändern von p1802[x] werden auch die Werte bei allen anderen vorhandenen Indizes geändert. 1-211 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 212: Aussteuergrad Maximal / Aussteuergrad Max

    100.0 [%] Beschreibung: Definiert den maximalen Aussteuergrad. Hinweis: p1803 = 100 % ist die Grenze zur Übersteuerung bei Raumzeigermodulation (für einen idealen Umrichter ohne Schaltverzögerung). 1-212 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 213 Zugriffsstufe: 4 Berechnet: - Datentyp: Integer16 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeige des wirksamen Modulator Mode. Wert: Flat top modulation (FLB) Raumzeigermodulation (RZM) 1-213 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 214: Umrichter Ventilschwellspannung / Schwellspannung

    0.00 [µs] 3.99 [µs] 0.00 [µs] Beschreibung: Einstellung der zu kompensierenden Ventilverriegelungszeit für die Phase U. Hinweis: Der Wert wird innerhalb der Motordaten-Identifikation automatisch ermittelt. 1-214 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 215: Beschreibung

    Wert betragsmäßig unterschreitet, erfolgt für diese Phase eine kontinuierliche Absenkung des Korrekturwertes. Abhängigkeit: Die Werkseinstellung von p1832 wird automatisch auf 0.02 * Umrichternennstrom (r0207) gesetzt. 1-215 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 216: Motordatenidentifikation Und Drehende Messung / Motid Und Dreh Mes

    Die Dauer der Messungen kann zwischen 0.3 s und einigen Minuten liegen. Diese Zeit wird z. B. von der Motor- größe und den mechanischen Bedingungen beeinflusst. Am Ende der Motordatenidentifikation wird automatisch p1900 = 0 gesetzt. 1-216 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 217: Testpulsauswertung Konfiguration / Testpuls Konfig

    Lq bei kleinem Strom. Bei Abwahl mit Bit 11 oder in der Betriebsart U/f erfolgt die Messung der Ständerinduk- tivität bei halbem Motor-Nennstrom. Soll die Ständerinduktivität nicht gemessen sondern abgeschätzt werden so ist Bit 0 zu setzen und Bit 11 abzuwäh- len. 1-217 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 218: Motordatenidentifikation Auswahl / Motid Auswahl

    2 Phasen U, V 3 Phasen U, V, W Hinweis: Bei der Identifikation mit mehreren Phasen erhöht sich die Genauigkeit und die Dauer der Messung. 1-218 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 219 Datensatz: - Beschreibung: Anzeige der identifizierten Statorinduktivität des 2. Punktes der Sättigungscharakteristik. Index: [0] = Phase U [1] = Phase V [2] = Phase W 1-219 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 220 Datentyp: FloatingPoint32 Einheit: [Ohm] Normierung: - Datensatz: - Beschreibung: Anzeige identifizierter Rotorwiderstand Index: [0] = Phase U [1] = Phase V [2] = Phase W 1-220 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 221: Drehende Messung Konfiguration / Dreh Mes Konfig

    Messung und wenn keine Fehler anstehen keine manuellen Parameteränderungen vorgenommen werden. Die Hoch- und Rücklaufzeiten (p1120, p1121) werden bei der drehenden Messung auf 900 s begrenzt. 1-221 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 222 Anzeige des beim Schwingungstest tatsächlich erzielten Dynamikfaktors. Abhängigkeit: Siehe auch: p1959, p1967 Siehe auch: F07985 Hinweis: Dieser Dynamikfaktor bezieht sich ausschließlich auf die in p1960 eingestellte Regelungsart des Drehzahlreglers. 1-222 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 223 Die Werte für die Kurve der letzten sättigungsbasierten Pollageidentifikation werden im zeitlichen Abstand von 1 ms zum Aufzeichnen (z. B. Trace) ausgegeben. Abhängigkeit: Siehe auch: p0325, p0329, p1980, r1984, r1987 1-223 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 224 Eingangswert über die fest vorgegebene Normierung 4000 hex in Prozent umgewandelt. Dieser pro- zentuale Wert wird über die Bezugsdrehzahl (p2000) in den absoluten Drehzahlsollwert umgerechnet. 1-224 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 225 Der Istwert eines Phasenstromes (r0069[0]) wird auf eine Messbuchse (z. B. p0771[0]) verschaltet. Zyklisch wird der aktuelle Stromwert in Prozent des Bezugsstromes (p2002) umgerechnet und entsprechend der eingestellten Skalierung ausgegeben. 1-225 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 226 Antriebsdatensatz null stattgefunden hat und damit der Parameter nicht über p0573 = 1 gegen Überschreiben gesperrt ist. Hinweis: Wird eine BICO-Verschaltung zwischen unterschiedlichen physikalischen Größen hergestellt, so dienen die jeweili- gen Bezugsgrößen als interner Umrechnungsfaktor. 1-226 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 227 Die Istwerte werden an einem Intelligent Operator Panel (IOP) angezeigt. Index: [0] = PZD 1 [1] = PZD 2 [2] = PZD 3 [3] = PZD 4 1-227 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 228 Min/Max/Werkseinstellung: 4/13/8 Bei p2030 = 2 (MODBUS) gilt: Min/Max/Werkseinstellung: 5/7/7 Bei p2030 = 5 (BACnet) gilt: Mögliche Werte/Werkseinstellung: (6, 7, 8, 10) / 6 1-228 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 229 PKW 0 Worte PKW 3 Worte PKW 4 Worte 127: PKW variabel Abhängigkeit: Siehe auch: p2030 Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-229 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 230: Feldbus-Ss Bacnet Einstellungen / Bacnet Einstellung

    [0] = Analog Input 0 [1] = Analog Input 1 [2] = Analog Input 2 [3] = Analog Input 3 Abhängigkeit: Siehe auch: p2030 1-230 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 231 Ein Ändern ist bei r3996 = 0 wieder möglich. Hinweis: Eine Änderung des Wertes wird erst nach POWER ON wirksam. Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-231 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 232: Steuerungshoheit Steuerwort Wirksam / Pcctrl Stw Wirk

    Sollwerte nicht einfrieren Hinweis: Wird mit PZD1 nicht das STW1 nach PROFIdrive übertragen (mit Bit 10 "Führung durch PLC"), so ist p2037 = 2 einzustellen. 1-232 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 233: Auswahl Debug-Monitor Schnittstelle / Wahl Debug-Monitor

    Wenn innerhalb dieser Zeit keine Prozessdaten empfangen werden, wird eine entsprechende Meldung ausgege- ben. Abhängigkeit: Siehe auch: F01910 Hinweis: 0: Die Überwachung ist ausgeschaltet. 1-233 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 234: Profidrive Störverzögerung / Pd Störverzögerung

    Die zusätzliche Überwachungszeit ermöglicht eine Überbrückung bei kurzzeitigen Busstörungen. Wenn innerhalb dieser Zeit keine Prozessdaten empfangen werden, wird eine entsprechende Meldung ausgege- ben. Abhängigkeit: Siehe auch: F01910 1-234 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 235 [5] = PZD 6 [6] = PZD 7 [7] = PZD 8 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-235 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 236: Profibus Zustand / Pb Zustand

    Datensatz: - Beschreibung: Diagnoseanzeige für die PROFIBUS-Schnittstelle. Index: [0] = Master Busadresse [1] = Master Input Gesamtlänge Byte [2] = Master Output Gesamtlänge Byte 1-236 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 237: Profidrive Diagnose Busadresse Pzd Empfangen / Diag Adr Empf

    Berechnet: - Datentyp: Unsigned8 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeige der Adressen der Slaves mit denen eine Verbindung über PROFIBUS Querverkehr projektiert ist. 1-237 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 238: Bi: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon Zsw1

    [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-238 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 239: Bi: Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon Zsw2

    [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. 1-239 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 240: Bi: Binektor-Konnektor-Wandler Zustandswort 3 / Bin/Kon Zsw3

    [11] = Bit 11 [12] = Bit 12 [13] = Bit 13 [14] = Bit 14 [15] = Bit 15 Abhängigkeit: Siehe auch: p2088, r2089 1-240 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 241: Bi: Binektor-Konnektor-Wandler Zustandswort 5 / Bin/Kon Zsw5

    Nicht invertiert Bit 13 Invertiert Nicht invertiert Bit 14 Invertiert Nicht invertiert Bit 15 Invertiert Nicht invertiert Abhängigkeit: Siehe auch: p2080, p2081, p2082, p2083, r2089 1-241 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 242: Co: Binektor-Konnektor-Wandler Zustandswort Senden / Bin/Kon Zsw Senden

    Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2051, p2080, p2081, p2082, p2083 Hinweis: r2089 bildet zusammen mit p2080 bis p2084 fünf Binektor-Konnektor-Wandler. 1-242 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 243: Bo: Profidrive Pzd1 Empfangen Bitweise / Pzd1 Empf Bitw

    Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 1-243 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 244: Bo: Profidrive Pzd3 Empfangen Bitweise / Pzd3 Empf Bitw

    Bit 4 Bit 5 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 1-244 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 245 Bit 6 Bit 7 Bit 8 Bit 9 Bit 10 Bit 11 Bit 12 Bit 13 Bit 14 Bit 15 Abhängigkeit: Siehe auch: p2099 1-245 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 246: Konnektor-Binektor-Wandler Binektorausgang Invertieren / Kon/Bin Ausg Inv

    Das Umparametrieren der Störreaktion einer Störung ist in folgenden Fällen nicht möglich: - Bei nicht existierender Störungsnummer. - Der Meldungstyp ist nicht "Störung" (F). - Bei anstehender Störung. 1-246 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 247: Einstellung Störreaktion / Störreaktion

    Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Das Quittieren von Störungen wird mit einem 0/1-Signal ausgelöst. 1-247 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 248: Bi: Externe Störung 1 / Externe Störung

    - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p3110, p3111, p3112 Siehe auch: F07862 Hinweis: Eine externe Störung wird mit einem 1/0-Signal ausgelöst. 1-248 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 249: Warnungen Zähler / Warnungen Zähler

    Der Zählerwert wird beim Ausschalten der Elektronikstromversorgung gespeichert. Nach dem Einschalten des Antriebsgeräts läuft der Zähler mit dem gespeicherten Wert vom letzten Ausschalten weiter. 1-249 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 250: Einstellung Meldungstyp / Meldungstyp

    F12345(A) --> Die Störung F12345 kann in eine Warnung A12345 geändert werden. In diesem Fall wird automatisch die eventuell in p2100[0...19] und p2126[0...19] eingetragene Meldungsnummer entfernt. 1-250 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 251: Co: Summe Stör- Und Warnpufferänderungen / Summe Puffer Geä

    Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). Der Aufbau des Warnpuffers sowie die Belegung der Indizes ist in r2122 dargestellt. 1-251 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 252: Einstellung Quittiermodus / Quittiermodus

    Änderbar: U, T Normierung: - Datensatz: - Werkseinstellung 65535 Beschreibung: Auswahl der Störungen oder Warnungen auf die getriggert werden kann. Abhängigkeit: Siehe auch: r2129 1-252 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 253: Co/Bo: Triggerwort Für Störungen Und Warnungen / Triggerwort

    Berechnet: - Datentyp: Unsigned16 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeige des Codes der zuletzt aufgetretenen Warnung. Hinweis: 0: Keine Warnung liegt an. 1-253 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 254: Störwert Für Float-Werte / Störwert Float

    Externe Störung 2 (F07861) wirksam Nein Externe Störung 3 (F07862) wirksam Nein Abhängigkeit: Siehe auch: p2103, p2104, p2105, p2106, p2107, p2108, p2112, p2116, p2117, p3110, p3111, p3112 1-254 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 255: Co/Bo: Zustandswort Störungen/Warnungen 1 / Zsw Stör/Warn

    2.00 [1/min] Beschreibung: Einstellung der Hysteresedrehzahl (Bandbreite) für die Meldung "f- oder n-Vergleichswert erreicht oder überschrit- ten" (BO: r2199.1). Abhängigkeit: Siehe auch: p2141, r2199 1-255 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 256: Bi: Motor Blockierüberwachung Freigabe (Negiert) / Mot Block Frei Neg

    "Hoch-/Rücklauf beendet" (BO: r2199.5) Achtung: Der Parameter ist eventuell aufgrund p0922 oder p2079 geschützt und kann nicht verändert werden. Hinweis: Der Binektoreingang wird automatisch auf r1199.2 vorbelegt. 1-256 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 257: Überwachungen Konfiguration / Überwach Konfig

    Werkseinstellung 0 [ms] 10000 [ms] 200 [ms] Beschreibung: Verzögerungszeit für den Vergleich der Drehzahl mit der Maximaldrehzahl. Abhängigkeit: Siehe auch: p1082, r1084, r1087, p2162 1-257 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 258 Werkseinstellung 0 [ms] 10000 [ms] 10 [ms] Beschreibung: Verzögerungszeit für den Vergleich der Drehzahl mit dem Drehzahlschwellwert 5 (P2157). Abhängigkeit: Siehe auch: p2150, p2157 1-258 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 259 0.00 [1/min] 210000.00 [1/min] 90.00 [1/min] Beschreibung: Einstellung des Drehzahlschwellwertes für die Meldung "Drehzahl-Soll-Ist-Abweichung in Toleranz t_Aus" (BO: r2197.7). Abhängigkeit: Siehe auch: p2164, p2166, r2197 1-259 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 260 Datensatz: DDS, p0180 Werkseinstellung 0 [ms] 10000 [ms] 10 [ms] Beschreibung: Verzögerungszeit für den Vergleich des Strombetrags r0068 mit dem Schwellwert p2170. Abhängigkeit: Siehe auch: p2170 1-260 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 261: Zwischenkreisspannung Schwellwert / Vdc Schwellwert

    Datensatz: DDS, p0180 Werkseinstellung 0 [ms] 10000 [ms] 200 [ms] Beschreibung: Verzögerungszeit für den Vergleich des Drehmomentistwertbetrags r0080 mit dem Schwellwert p2174. Abhängigkeit: Siehe auch: p2174 1-261 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 262 Normierung: - Datensatz: DDS, p0180 Werkseinstellung 0 [ms] 10000 [ms] 2000 [ms] Beschreibung: Verzögerungszeit der Erkennung, dass keine Ausgangslast erkannt wird. Abhängigkeit: Siehe auch: p2179 1-262 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 263: Lastüberwachung Reaktion / Lastüberw Reaktion

    (n_schwelle 3) --> p2189 (M_schwelle 3 oben), p2190 (M_schwelle 3 unten) Abhängigkeit: Es gilt: p2182 < p2183 < p2184 Siehe auch: p2182, p2184, p2187, p2188 Siehe auch: A07926 1-263 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 264 Abhängigkeit: Es gilt: p2187 > p2188 Siehe auch: p2183, p2188 Siehe auch: A07926 Hinweis: Die obere Hüllkurve wird durch p2185, p2187 und p2189 festgelegt. 1-264 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 265 Änderbar: U, T Normierung: - Datensatz: DDS, p0180 Werkseinstellung 0.00 [s] 65.00 [s] 10.00 [s] Beschreibung: Einstellung der Verzögerungszeit für die Auswertung der Lastüberwachung. 1-265 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 266: Lastüberwachung Konfiguration / Lastüberw Konfig

    Änderbar: C(1, 3), U, T Normierung: - Datensatz: DDS, p0180 Werkseinstellung 0.00 [%] 1000.00 [%] 100.00 [%] Beschreibung: Einstellung des Skalierungsfaktors für die Momentenausnutzung (r0033). 1-266 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 267: Co/Bo: Zustandswort Überwachungen 1 / Zsw Überwach

    Der Schwellwert wird in p2179 und die Verzögerungzeit in p2180 eingestellt. Zu Bit 12: Der Schwellwert wird in p2182, die Hysterese in p2162 und die Verzögerungzeit (für die Rücknahme des Signals) in p2152 eingestellt. 1-267 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 268: Co/Bo: Zustandswort Überwachungen 2 / Zsw Überwach

    Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Signalquelle zum Ein-/Ausschalten des Technologiereglers. Mit 1-Signal wird der Technologieregler eingeschaltet. 1-268 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 269 Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-269 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 270 Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-270 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 271 Siehe auch: p2220, p2221, p2222, p2223, r2224, r2229 Achtung: Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. 1-271 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 272 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: [%] Normierung: PERCENT Datensatz: - Beschreibung: Anzeige des ausgewählten und wirksamen Festwertes des Technologiereglers. Abhängigkeit: Siehe auch: r2229 1-272 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 273: Co/Bo: Technologieregler Festwert-Auswahl Statuswort / Tec_Reg Fw Status

    (je kleiner p2247), desto mehr verlängert sich die Hochlaufzeit gegenüber der eingestellten Hoch- laufzeit. Zu Bit 03: 0: Nichtflüchtige Speicherung deaktiviert. 1: Sollwert für Motorpotenziometer wird nichtflüchtig gespeichert (bei p2230.0 = 1). 1-273 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 274 0.00 [%] Beschreibung: Einstellung des Startwertes für das Motorpotenziometer des Technologiereglers. Bei p2230.0 = 0 wird dieser Sollwert nach EIN vorgegeben. Abhängigkeit: Siehe auch: p2230 1-274 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 275: Co: Technologieregler Motorpotenziometer Sollwert Vor Hlg / Tec_Reg Mop V Hlg

    Änderbar: U, T Normierung: PERCENT Datensatz: CDS, p0170 Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Sollwert 1 des Technologiereglers. Abhängigkeit: Siehe auch: p2254, p2255 1-275 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 276: Co: Technologieregler Sollwert Nach Hochlaufgeber / Tec_Reg Soll N Hlg

    CO: Technologieregler Sollwert nach Hochlaufgeber / Tec_reg Soll n HLG Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Einheit: [%] Normierung: PERCENT Datensatz: - Beschreibung: Anzeige des Sollwertes nach dem Hochlaufgeber des Technologiereglers. 1-276 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 277 Obergrenze für das Istwertsignal des Technologiereglers. Abhängigkeit: Siehe auch: p2264, p2265, p2271 Siehe auch: F07426 Achtung: Das Überschreitung des Parameterwertes durch den Istwert führt zu Fehler F7426. 1-277 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 278 - Wenn der Istwert mit steigender Motordrehzahl zunimmt, sollte die Invertierung ausgeschaltet werden. - Wenn der Istwert mit steigender Motorfrequenz abnimmt, sollte die Invertierung gesetzt werden. 1-278 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 279: Co: Technologieregler Istwert Skaliert / Tec_Reg Istw Skal

    Berechnet: - Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: CDS, p0170 Werkseinstellung 56.13 Beschreibung: Einstellung der Signalquelle zum Anhalten des Integrators beim Technologieregler. 1-279 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 280: Ci: Technologieregler Vorsteuersignal / Tec_Reg Vorsteuer

    Datentyp: FloatingPoint32 Änderbar: U, T Normierung: PERCENT Datensatz: - Werkseinstellung -100.00 [%] 100.00 [%] 100.00 [%] Beschreibung: Einstellung der Skalierung für das Ausgangssignal des Technologiereglers. 1-280 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 281: Ci: Technologieregler Ausgang Skalierung / Tec_Reg Ausg Skal

    Tritt während des Hochlaufs auf den Startwert der Fehler F07426 (Technologieregleristwert begrenzt) auf und wurde dessen Fehlerreaktion auf "KEINE" eingestellt (siehe p2100, p2101), wird nicht in den Regelungsbetrieb gewechselt, sondern der Startwert als Drehzahlsollwert beibehalten. 1-281 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 282 Technologieregler Istwert am Minimum Nein Technologieregler Istwert am Maximum Nein Technologieregler Ausgang am Minimum Nein Technologieregler Ausgang am Maximum Nein Fehlerreaktion aktiv Nein 1-282 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 283: Bi: Staging Steuerwort / Staging Stw

    M1 = 1X, M2 = 2X, M3 = 3X Abhängigkeit: Siehe auch: p2372 Hinweis: Auswahl 2X bedeutet, dass ein Motor mit doppelter Leistung hinzugeschaltet wird (gegenüber 1X = Motorleistung am Umrichter). 1-283 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 284: Beschreibung

    Motoren an das Netz. Das Motorstaging wird aktiviert, wenn gleichzeitig die Maximaldrehzahl erreicht und die War- tezeit in p2374 abgelaufen ist. Abhängigkeit: Siehe auch: p2374 1-284 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 285 Einstellung der Drehzahl für den Hauptantrieb, der direkt nach dem Zu- oder Abschalten eines externen Motors (Staging/Destaging) angefahren wird. Der Parameterwert bezieht sich auf die Maximaldrehzahl (p1082). 1-285 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 286: Co/Bo: Staging Zustandswort / Staging Zsw

    0.1 [h] 100000.0 [h] 24.0 [h] Beschreibung: Begrenzung für die gesamte Betriebsdauer externer Motoren. Mit jedem Einschalten erhöht sich die Gesamtbetriebszeit des externen Motors. 1-286 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 287 Zeitliche Länge für das Festhalten der Destaging-Drehzahl (siehe p2378) des Hauptmotors, nachdem ein externer Motor abgeschaltet und der Hauptmotor auf die Destaging-Drehzahl beschleunigt wurde. 1-287 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 288 Beim Beenden der Inbetriebnahme wird der Wiederanlaufwert (Technologische Größe) auf 5 % des Nominalwerts des PID-Basiswerts in p0596 gesetzt. Beispiel: p0596 = 1000 bar: p2392 = 5 % * 1000 bar = 50 bar 1-288 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 289 Pummpenapplikationen sichergestellt werden, dass der Tank durch den zusätzlichen Boost nicht überläuft. Bei Kompressoren ist sicherzustellen, dass durch die Boostdrehzahl kein Überdruck entsteht. 1-289 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 290 Hibernation arbeitet mit Technologieregler (Closed Loop). p2200 = 1, p2251 = 1: Hibernation arbeitet ohne Technologieregler (Open Loop), da dessen Ausgang lediglich als Zusatzsollwert und nicht als Drehzahl-Hauptsollwertverwendet wird. 1-290 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 291: Co/Bo: Hibernation Zustandswort / Hib Zsw

    Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksa- men Datensatz. Hinweis: Der Wert kann zum Verschalten einer Skalierung verwendet werden (z. B. Skalierung des Zusatzsollwertes). 1-291 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 292 Die Externe Störung 3 wird durch folgende UND-Verknüpfung ausgelöst: - BI: p2108 negiert - BI: p3111 - BI: p3112 negiert Abhängigkeit: Siehe auch: p2108, p3110, p3112 Siehe auch: F07862 1-292 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 293 Siehe auch: r2169, p2181, p2192, p2193, p3231 Siehe auch: A07920, A07921, A07922, F07923, F07924, F07925 Hinweis: Der Parameter ist nur wirksam bei p2193 = 2. 1-293 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 294 Während des Fangens eines drehenden Motors wird die Überwachung automatisch deaktiviert. 3-phasige Phasenausfälle können nicht erkannt werden und zeigen sich durch andere Fehlermeldungen (z.B. F7902). 1-294 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 295: Co/Bo: Zustandswort Compoundbremse / Zsw Compoundbremse

    Einstellung der Signalquelle zum Aktivieren des Notlaufbetriebs (ESM = Essential Service Mode) über Digitalein- gänge. Zulässige Werte: p0722.x für high-active Einschaltsignale p0723.x für low-active Einschaltsignale mit x = 0, 1, 2, 3, 4, 5, 11 oder 12 1-295 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 296: Esm Ausweich-Sollwertquelle / Esm Ausweich-Sollw

    Zeigt an, wie oft der Notlaufbetrieb (ESM) aktiviert wurde (Index 0) und wieviele Fehler während des Notlaufbe- triebs aufgetreten sind (Index 1). Index: [0] = Anzahl der Aktivierungen des Notlaufbetriebs [1] = Anzahl der Fehler während des Notlaufbetriebs 1-296 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 297: Esm Anzahl Aktivierungen Und Fehler Zurücksetzen / Esm Akt Fehl Rücks

    Verhältnisse wie bei Erstinbetriebnahme herzustellen: bei Asynchronmotoren p0320, p0352, p0362 ... p0369, p0604, p0605, p0626 ... p0628. bei Synchronmotoren p0326, p0327, p0352, p0604, p0605. 1-297 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 298 Nein Messung Ventilverriegelungszeit deaktivie- Nein Nur Ständerwiderstand, Ventilspannungs- Nein fehler, Totzeit ermitteln Abhängigkeit: Siehe auch: r3925 Hinweis: Der Parameter ist eine Kopie von p1909. 1-298 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 299 [4]: Dateiversion (Calib Data) p3950 Serviceparameter / Servicepar Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned16 Änderbar: C, U, T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Nur für Servicepersonal. 1-299 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 300: Störungen Quittieren Antriebsobjekt / Störungen Quit Do

    Einstellung zum Quittieren aller anstehenden Störungen eines Antriebsobjektes. Hinweis: Zum Quittieren ist der Parameter von 0 auf 1 zu setzen. Nach dem Quittieren wird der Parameter automatisch auf 0 zurückgesetzt. 1-300 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 301: Steuerungshoheit Modus Anwahl / Pcctrl Modus Anw

    Anzeige der Anzahl der Parameter für dieses Antriebsgerät. Die Anzahl setzt sich aus den gerätespezifischen und den antriebsspezifischen Parametern zusammen. Abhängigkeit: Siehe auch: r0980, r0981, r0989 1-301 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 302 Anzeige, ob das Schreiben von Parametern gesperrt ist. r3996 = 0: Parameterschreiben ist nicht gesperrt. 0 < r3996 < 100: Parameterschreiben ist gesperrt. Der Wert zeigt den Fortschritt der Berechnungen an. 1-302 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 303: Beschreibung

    Anzeige der Anzahl der noch nicht belegten Hardware-Abtastzeiten. Diese freien Abtastzeiten können von OA-Applikationen wie DCC (Drive Control Chart) oder FBLOCKS (Freie Funktionsblöcke) verwendet werden. Hinweis: OA: Open Architecture 1-303 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 304 Normierung: - Datensatz: - Beschreibung: Anzeige des Wochentags der Echtzeituhr. Wert: Montag Dienstag Mittwoch Donnerstag Freitag Samstag Sonntag Hinweis: RTC: Real Time Clock (Echtzeituhr) 1-304 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 305 [0] = Stunde (0 ... 23) [1] = Minute (0 ... 59) Abhängigkeit: Siehe auch: p8410, r8413 Hinweis: DTC: Digital Time Clock (Zeitschaltuhr) RTC: Real Time Clock (Echtzeituhr) 1-305 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 306 [4] = Freitag [5] = Samstag [6] = Sonntag Abhängigkeit: Siehe auch: p8421, p8422, r8423 Hinweis: DTC: Digital Time Clock (Zeitschaltuhr) RTC: Real Time Clock (Echtzeituhr) 1-306 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 307 Zeitschaltuhr Ein Nein Zeitschaltuhr Ein negiert Nein Abhängigkeit: Siehe auch: p8420, p8421, p8422 Hinweis: DTC: Digital Time Clock (Zeitschaltuhr) RTC: Real Time Clock (Echtzeituhr) 1-307 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 308 [0] = Stunde (0 ... 23) [1] = Minute (0 ... 59) Abhängigkeit: Siehe auch: p8430, r8433 Hinweis: DTC: Digital Time Clock (Zeitschaltuhr) RTC: Real Time Clock (Echtzeituhr) 1-308 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 309 Einheit: - Normierung: - Datensatz: - Beschreibung: Zeigt an welches Macro gerade auf dem Antriebsobjekt ausgeführt wird. Abhängigkeit: Siehe auch: p0700, p1000, p1500, r8572, r8573 1-309 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 310 Die Umstellung der Node-ID über HW-Schalter an der CU oder über die Software, hat keine Auswirkung auf die COB-ID EMCY. Es bleibt der abgespeicherte Wert wirksam. 1-310 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 311 - F hex: Alle weiteren Biit 24 ... 27: Monat der Herstellung (0 entspricht Januar, B entspricht Dezember) Biit 28 ... 31: Jahr der Herstellung (0 entspricht 2002) 1-311 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 312 [0] = Anzeige der COB-ID vom Client zum Server [1] = Anzeige der COB-ID vom Server zum Client Hinweis: Entspricht dem CANopen-Objekt 1200 hex. SDO: Service Data Object 1-312 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 313 Eine voneinander unabhängige Einstellung der CANopen-Node-ID und der PROFIBUS-Adresse ist nur über p0918 und p8620 möglich (Voraussetzung: Beim DIP-Schalter stehen alle Schalter von S1 bis S7 auf ON oder OFF). 1-313 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 314 [5] = 50 kBit/s [6] = 20 kBit/s [7] = 10 kBit/s Abhängigkeit: Siehe auch: p8622 Hinweis: Der Parameter wird durch Werkseinstellung einstellen nicht beeinflusst. 1-314 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 315 [7] = Interface 1 Command Request Register [8] = Interface 1 Command Mask Register Hinweis: Die Beschreibung der einzelnen Register des C_CAN-Controllers sind "C_CAN User's Manual" zu entnehmen. 1-315 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 316 Entspricht dem CANopen-Objekt 1401 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1, FE und FF einstellbar. PDO: Process Data Object 1-316 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 317 Entspricht dem CANopen-Objekt 1404 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1, FE und FF einstellbar. PDO: Process Data Object 1-317 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 318 Entspricht dem CANopen-Objekt 1407 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1, FE und FF einstellbar. PDO: Process Data Object 1-318 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 319 Entspricht dem CANopen-Objekt 1602 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es wird kein Dummy Mapping unterstützt. Der Parameter ist online nur schreibbar, wenn die zugehörige COB-ID in p870x ungültig gesetzt ist. 1-319 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 320 Entspricht dem CANopen-Objekt 1605 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es wird kein Dummy Mapping unterstützt. Der Parameter ist online nur schreibbar, wenn die zugehörige COB-ID in p870x ungültig gesetzt ist. 1-320 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 321 Entspricht dem CANopen-Objekt 1800 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1 ... F0, FE und FF einstellbar. PDO: Process Data Object 1-321 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 322 Entspricht dem CANopen-Objekt 1802 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1 ... F0, FE und FF einstellbar. PDO: Process Data Object 1-322 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 323 Entspricht dem CANopen-Objekt 1804 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1 ... F0, FE und FF einstellbar. PDO: Process Data Object 1-323 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 324 Entspricht dem CANopen-Objekt 1806 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Es sind die Transmission Types 0, 1 ... F0, FE und FF einstellbar. PDO: Process Data Object 1-324 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 325 Entspricht dem CANopen-Objekt 1A01 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Der Parameter ist online nur schreibbar, wenn die zugehörige COB-ID in p872x ungültig gesetzt ist. 1-325 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 326 Entspricht dem CANopen-Objekt 1A05 hex + 40 hex * x (x: Antriebsnummer 0 ... 7). Der Parameter ist online nur schreibbar, wenn die zugehörige COB-ID in p872x ungültig gesetzt ist. 1-326 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 327: Can Pdo Konfiguration Bestätigung / Pdo Konfig Bestät

    Auswahlschalter für das PDO Mapping. Setzt das Mapping beim Download oder im Online-Betrieb nach Bestätigung mit p8741. Wert: Predefined Connection Set Freies PDO Mapping 1-327 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 328 [11] = PZD 12 [12] = PZD 13 [13] = PZD 14 [14] = PZD 15 [15] = PZD 16 Abhängigkeit: Siehe auch: r8750 1-328 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 329 Berechnet: - Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Binektoreingang für Bit 15 des CANopen-Statuswort. Abhängigkeit: Siehe auch: r8784 1-329 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 330: Can Steuerwort-Verschaltung Automatisch / Stw-Versch Auto

    Entspricht dem CANopen-Objekt 6071 hex + 800 hex * x (x: Antriebsnummer 0 ... 7). Der angezeigte Wert wird wie folgt berechnet: r8797 [Promille] = M_soll [Nm] / p0333 [Nm] * 1000 1-330 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 331 Bit 1/0 = 0/1: "Sicheres Entfernen" möglich (entspricht p9400 = 3). Bit 1/0 = 1/0: Zustand nicht möglich. Bit 1/0 = 1/1: Speicherkarte ist gesteckt (entspricht p9400 = 1, 2, 100). 1-331 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 332: Ps-Datei Parameternummer Parameter Nicht Übernommen / Ps Parameternummer

    Anzeige der Anzahl der geänderten und noch nicht gesicherten Parameter für dieses Antriebsobjekt. Abhängigkeit: Siehe auch: p0971 Hinweis: Die geänderten und noch zu sichernden Parameter werden intern in r9410 ... r9419 aufgelistet. 1-332 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 333: Firmware-Prüfung Status / Fw-Prüfung Status

    Anzeige des Status bei der Prüfung der Firmware nach dem Einschalten. 0: Firmware noch nicht geprüft. 1: Prüfung läuft. 2: Prüfung erfolgreich abgeschlossen. 3: Prüfung fehlerhaft. Abhängigkeit: Siehe auch: r9925 Siehe auch: A01016 1-333 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 334: Systemlogbuch Aktivierung / Syslog Aktivierung

    Der Binektorausgang r9935.0 wird nach dem Einschalten mit Beginn der ersten Abtastzeit gesetzt und nach etwa 100 ms wieder zurückgesetzt. Bitfeld: Signalname 1-Signal 0-Signal POWER ON Verzögerungssignal High 1-334 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 335: Auslastung System Gemessen / Ausl Sys Gem

    Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Diagnoseparameter zur Anzeige zusätzlicher Informationen bei internem Softwarefehler. Hinweis: Nur für Siemens-interne Fehlerdiagnose. 1-335 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 336 650.00 [s] 1.00 [s] Beschreibung: Einstellung der Hochlaufzeit für den freien Technologieregler 0. Abhängigkeit: Siehe auch: p11058 Hinweis: Die Hochlaufzeit bezieht sich auf 100 %. 1-336 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 337: Co: Freier Tec_Reg 0 Sollwert Nach Hochlaufgeber / Ftec0 Sollw N Hlg

    Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung zur Invertierung des Istwertsignals des freien Technologiereglers 0. Wert: Keine Invertierung Invertierung 1-337 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 338: Co: Freier Tec_Reg 0 Begrenzung Maximal / Ftec0 Begr Max

    Einstellung der minimalen Begrenzung des freien Technologiereglers 0. Abhängigkeit: Siehe auch: p11091 Hinweis: Die Maximalbegrenzung muss stets größer sein als die Minimalbegrenzung (p11091 > p11092). 1-338 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 339: Ci: Freier Tec_Reg 0 Begrenzung Maximal Signalquelle / Ftec0 Begr Max S_Q

    Datentyp: U32 / FloatingPoint32 Änderbar: U, T Normierung: PERCENT Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Offset zur Begrenzung des freien Technologiereglers 0. 1-339 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 340 650.00 [s] 1.00 [s] Beschreibung: Einstellung der Hochlaufzeit für den freien Technologieregler 1. Abhängigkeit: Siehe auch: p11158 Hinweis: Die Hochlaufzeit bezieht sich auf 100 %. 1-340 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 341: Co: Freier Tec_Reg 1 Sollwert Nach Hochlaufgeber / Ftec1 Sollw N Hlg

    Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung zur Invertierung des Istwertsignals des freien Technologiereglers 1. Wert: Keine Invertierung Invertierung 1-341 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 342: Co: Freier Tec_Reg 1 Begrenzung Maximal / Ftec1 Begr Max

    Einstellung der minimalen Begrenzung des freien Technologiereglers 1. Abhängigkeit: Siehe auch: p11191 Hinweis: Die Maximalbegrenzung muss stets größer sein als die Minimalbegrenzung (p11191 > p11192). 1-342 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 343: Ci: Freier Tec_Reg 1 Begrenzung Maximal Signalquelle / Ftec1 Begr Max S_Q

    Datentyp: U32 / FloatingPoint32 Änderbar: U, T Normierung: PERCENT Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Offset zur Begrenzung des freien Technologiereglers 1. 1-343 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 344 650.00 [s] 1.00 [s] Beschreibung: Einstellung der Hochlaufzeit für den freien Technologieregler 2. Abhängigkeit: Siehe auch: p11258 Hinweis: Die Hochlaufzeit bezieht sich auf 100 %. 1-344 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 345: Co: Freier Tec_Reg 2 Sollwert Nach Hochlaufgeber / Ftec2 Sollw N Hlg

    Berechnet: - Datentyp: Integer16 Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung zur Invertierung des Istwertsignals des freien Technologiereglers 2. Wert: Keine Invertierung Invertierung 1-345 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 346: Co: Freier Tec_Reg 2 Begrenzung Maximal / Ftec2 Begr Max

    Einstellung der minimalen Begrenzung des freien Technologiereglers 2. Abhängigkeit: Siehe auch: p11291 Hinweis: Die Maximalbegrenzung muss stets größer sein als die Minimalbegrenzung (p11291 > p11292). 1-346 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 347: Ci: Freier Tec_Reg 2 Begrenzung Maximal Signalquelle / Ftec2 Begr Max S_Q

    Datentyp: U32 / FloatingPoint32 Änderbar: U, T Normierung: PERCENT Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Offset zur Begrenzung des freien Technologiereglers 2. 1-347 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 348 Einstellparameter für die Ablaufreihenfolge der Instanz AND 0 innerhalb der in p20032 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-348 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 349 Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für die Binärgröße Q = I0 & I1 & I2 & I3 der Instanz AND 2 des AND-Funktionsblocks. 1-349 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 350 Einstellparameter für die Ablaufgruppe, in der die Instanz AND 3 des AND-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-350 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 351 Einstellparameter für die Ablaufreihenfolge der Instanz OR 0 innerhalb der in p20048 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-351 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 352 Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für die Binärgröße Q = I0 | I1 | I2 | I3 der Instanz OR 2 des OR-Funktionsblocks. 1-352 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 353 Einstellparameter für die Ablaufgruppe, in der die Instanz OR 3 des OR-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-353 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 354 Einstellparameter für die Ablaufreihenfolge der Instanz XOR 0 innerhalb der in p20064 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-354 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 355 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für die Binärgröße Q der Instanz XOR 2 des XOR-Funktionsblocks. 1-355 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 356 Einstellparameter für die Ablaufgruppe in der die Instanz XOR 3 des XOR-Funktionsblocks aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-356 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 357 Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgröße I der Instanz NOT 1 des Invertierers. 1-357 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 358 Einstellparameter für die Ablaufgruppe, in der die Instanz NOT 2 des Invertierers aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-358 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 359 Einstellung der Signalquelle der Eingangsgrößen X0, X1, X2, X3 der Instanz ADD 0 des Addierers. Index: [0] = Eingang X0 [1] = Eingang X1 [2] = Eingang X2 [3] = Eingang X3 1-359 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 360 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz ADD 1 des Addierers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-360 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 361 Einstellung der Signalquelle des Minuenden X1 und des Subtrahenden X2 der Instanz SUB 1 des Subtrahierers. Index: [0] = Minuend X1 [1] = Subtrahend X2 1-361 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 362 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz MUL 0 des Multiplizierers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-362 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 363 Einstellung der Signalquelle des Dividenden X1 und des Divisors X2 der Instanz DIV 0 des Dividierers. Index: [0] = Dividend X1 [1] = Divisor X2 1-363 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 364 MOD = (Y - YIN) x X2 der Instanz DIV 1 des Dividierers. Index: [0] = Quotient Y [1] = Ganzzahliger Quotient YIN [2] = Divisionsrest MOD 1-364 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 365 Anzeigeparameter für die Meldung SN, dass die Eingangsgröße X der Instanz AVA 0 des Absolutwertbildners mit Vorzeichenauswertung negativ ist. X < 0.0 => SN = 1 1-365 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 366 Einstellparameter für die Ablaufgruppe, in der die Instanz AVA 1 des Absolutwertbildners mit Vorzeichenauswer- tung aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-366 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 367 Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Eingangsimpuls I der Instanz MFP 1 des Impulsbildners. 1-367 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 368 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PCL 0 des Impulsverkürzers. 1-368 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 369 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz PCL 1 des Impulsverkürzers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-369 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 370 Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Eingangsimpuls I der Instanz PDE 1 des Einschaltverzögerers. 1-370 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 371 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz PDF 0 des Ausschaltverzögerers. 1-371 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 372 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz PDF 1 des Ausschaltverzögerers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-372 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 373 Einstellparameter für die Ablaufreihenfolge der Instanz PST 0 innerhalb der in p20181 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-373 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 374 Einstellung der Signalquelle des Eingangs Setzen S und des Eingangs Rücksetzen R der Instanz RSR 0 des RS- Flip-Flops. Index: [0] = Setzen S [1] = Rücksetzen R 1-374 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 375 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz RSR 1 des RS-Flip-Flops. 1-375 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 376 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz DFR 0 des D-Flip-Flops. 1-376 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 377 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den invertierten Ausgang QN der Instanz DFR 1 des D-Flip-Flops. 1-377 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 378 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Q der Instanz BSW 0 des Binär-Umschalters. 1-378 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 379 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Q der Instanz BSW 1 des Binär-Umschalters. 1-379 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 380 Einstellparameter für die Ablaufgruppe, in der die Instanz NSW 0 des Numerischen-Umschalters aufgerufen wer- den soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-380 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 381 Einstellparameter für die Ablaufreihenfolge der Instanz NSW 1 innerhalb der in p20226 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-381 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 382 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz LIM 0 des Begrenzers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-382 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 383 Normierung: - Datensatz: - Beschreibung: Anzeigeparameter der Instanz LIM 1 des Begrenzers QL (Unterer Grenzwert erreicht), d. h. QL = 1 für X <= LL. 1-383 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 384 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: - Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die geglättete Ausgangsgröße Y der Instanz PT1 0 des Glättungsglieds. 1-384 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 385 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: - Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die geglättete Ausgangsgröße Y der Instanz PT1 1 des Glättungsglieds. 1-385 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 386 Datentyp: FloatingPoint32 Änderbar: T Normierung: - Datensatz: - Werkseinstellung 0.00 340.28235E36 0.00 Beschreibung: Einstellung der Integrierzeitkonstante Ti in Millisekunden der Instanz INT 0 des Integrators. 1-386 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 387 Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: PERCENT Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle der Eingangsgröße X der Instanz LVM 0 des doppelseitigen Begrenzers. 1-387 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 388 Einstellparameter für die Ablaufgruppe, in der die Instanz LVM 0 des doppelseitigen Begrenzers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-388 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 389 Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter der Instanz LVM 1 des doppelseitigen Begrenzers, dass die Eingangsgröße X innerhalb des Intervalls liegt. 1-389 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 390 Zugriffsstufe: 3 Berechnet: - Datentyp: FloatingPoint32 Einheit: - Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Y der Instanz DIF 0 des Differenzierglieds. 1-390 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 391 Einstellparameter für die Ablaufreihenfolge der Instanz NOT 4 innerhalb der in p20302 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-391 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 392 Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Y = X0 + X1 + X2 + X3 der Instanz ADD 2 des Addierers. 1-392 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 393 Datensatz: - Beschreibung: Anzeigeparameter für die Binärgröße QL der Instanz NCM 0 des des numerischen Vergleichers. QL ist nur dann gesetzt, wenn X0 < X1. 1-393 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 394 Datensatz: - Beschreibung: Anzeigeparameter für die Binärgröße QL der Instanz NCM 1 des numerischen Vergleichers. QL ist nur dann gesetzt, wenn X0 < X1. 1-394 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 395 Einstellparameter für die Ablaufgruppe, in der die Instanz RSR 2 des RS-Flip-Flops aufgerufen werden soll. Wert: Ablaufgruppe 1 Ablaufgruppe 2 Ablaufgruppe 3 Ablaufgruppe 4 Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-395 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 396 Einstellparameter für die Ablaufgruppe der Instanz DFR 2 innerhalb der in p20332 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-396 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 397 Änderbar: T Normierung: - Datensatz: - Werkseinstellung 0.00 60000.00 0.00 Beschreibung: Einstellparameter für die Impulsverzögerungszeit T in Millisekunden der Instanz PDE 3 des Einschaltverzögerers. 1-397 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 398 Beschreibung: Einstellparameter für die Ablaufgruppe, in der die Instanz PDF 2 des Ausschaltverzögerers aufgerufen werden soll. Wert: Ablaufgruppe 5 Ablaufgruppe 6 9999: Nicht rechnen 1-398 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 399 Datentyp: U32 / Binary Änderbar: T Normierung: - Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für den Eingangsimpuls I der Instanz MFP 2 des Impulsbildners. 1-399 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 400 Zugriffsstufe: 3 Berechnet: - Datentyp: Unsigned32 Einheit: - Normierung: - Datensatz: - Beschreibung: Anzeigeparameter für den Ausgangsimpuls Q der Instanz MFP 3 des Impulsbildners. 1-400 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 401 Berechnet: - Datentyp: FloatingPoint32 Einheit: - Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Y des Polygonzuges (20 Knickpunkte) der Instanz PLI 0. 1-401 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 402 [14] = Knickpunkt 14 [15] = Knickpunkt 15 [16] = Knickpunkt 16 [17] = Knickpunkt 17 [18] = Knickpunkt 18 [19] = Knickpunkt 19 1-402 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 403 Berechnet: - Datentyp: FloatingPoint32 Einheit: - Normierung: PERCENT Datensatz: - Beschreibung: Anzeigeparameter für die Ausgangsgröße Y des Polygonzuges (20 Knickpunkte) der Instanz PLI 1. 1-403 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 404 [14] = Knickpunkt 14 [15] = Knickpunkt 15 [16] = Knickpunkt 16 [17] = Knickpunkt 17 [18] = Knickpunkt 18 [19] = Knickpunkt 19 1-404 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 405: Werkseinstellung

    Einstellparameter für die Ablaufreihenfolge der Instanz PLI 1 innerhalb der in p20382 eingestellten Ablaufgruppe. Hinweis: Die Funktionsblöcke mit kleinerem Ablaufreihenfolgewert werden vor Funktionsblöcken mit dem größeren Ablauf- reihenfolgewert gerechnet. 1-405 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 406 Die Höchstwerteinstellung stellt sicher, dass die Istwerte der beiden Zonen unterhalb ihres jeweiligen Sollwerts blei- ben. Zu p31021 = 2: Die Mindestwerteinstellung stellt sicher, dass die Istwerte der beiden Zonen oberhalb ihres jeweiligen Sollwerts bleiben. 1-406 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 407 Zugriffsstufe: 2 Berechnet: - Datentyp: U32 / FloatingPoint32 Änderbar: T Normierung: PERCENT Datensatz: - Werkseinstellung Beschreibung: Einstellung der Signalquelle für die Sollwerte der Mehrzonenregelung. 1-407 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 408: Co: Mehrzonenregelung Sollwertausgang / Zone_Reg Sollw Aus

    CO: Mehrzonenregelung Istwertausgang / Zone_reg Istw Aus Zugriffsstufe: 2 Berechnet: - Datentyp: FloatingPoint32 Einheit: [%] Normierung: PERCENT Datensatz: - Beschreibung: Anzeige des bezogenen Istwerts am Ausgang der Mehrzonenregelung. 1-408 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 409: Befehls- Und Antriebsdatensätze - Übersicht

    BI: Richtung negativ sperren / Richt neg sperren p1111[0...n] BI: Richtung positiv sperren / Richt pos sperren p1113[0...n] BI: Sollwert Invertierung / Sollw Inv 1-409 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 410 BI: Technologieregler Motorpotenziometer Sollwert tiefer / Tec_reg Mop tiefer p2253[0...n] CI: Technologieregler Sollwert 1 / Tec_reg Sollwert 1 p2254[0...n] CI: Technologieregler Sollwert 2 / Tec_reg Sollwert 2 1-410 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 411: Antriebsdatensätze (Drive Data Set, Dds)

    Ausblenddrehzahl 3 / n_Ausblend 3 p1094[0...n] Ausblenddrehzahl 4 / n_Ausblend 4 p1101[0...n] Ausblenddrehzahl Bandbreite / n_Ausblend Breite p1120[0...n] Hochlaufgeber Hochlaufzeit / HLG Hochlaufzeit 1-411 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 412 U/f-Steuerung Programmierbare Kennlinie Spannung 4 / Uf Kennlinie U4 p1333[0...n] U/f-Steuerung FCC Startfrequenz / U/f FCC f_Start p1334[0...n] U/f-Steuerung Schlupfkompensation Startfrequenz / Schlupfkomp Start 1-412 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 413 Stromsollwert drehmomentbildend Glättungszeit Feldschwächbereich / Isq_s T_glatt FS p1702[0...n] Isd-Stromreglervorsteuerung Skalierung / Isd_reg_vorst Skal p1703[0...n] Isq-Stromreglervorsteuerung Skalierung / Isq_reg_vorst Skal p1715[0...n] Stromregler P-Verstärkung / I_reg Kp 1-413 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 414 Zwischenkreisspannung Schwellwert / Vdc Schwellwert p2173[0...n] Verzögerungszeit Vdc Vergleich / t_ver Vdc p2174[0...n] Drehmomentschwellwert 1 / M_schwellwert 1 p2175[0...n] Motor blockiert Drehzahlschwelle / Mot block n_schw 1-414 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 415 CO: Festwert 2 [%] / Festwert 2 [%] p2930[0...n] CO: Festwert M [Nm] / Festwert M [Nm] p3231[0...n] Lastüberwachung Drehzahlabweichung / Lastüberw n_abw 1-415 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 416: Motordatensätze (Motor Data Set, Mds)

    Motor-Läuferwiderstand kalt / Mot R_L kalt p0356[0...n] Motor-Ständerstreuinduktivität / Mot L_Ständerstreu p0357[0...n] Motor-Ständerinduktivität d-Achse / Mot L_Ständ d p0358[0...n] Motor-Läuferstreuinduktivität / Mot L_Lstreu p0360[0...n] Motor-Hauptinduktivität / Mot Lh 1-416 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 417 Gleichstrombremse Zeitdauer / DCBRK Zeitdauer p1234[0...n] Gleichstrombremse Startdrehzahl / DCBRK n_Start p1909[0...n] Motordatenidentifikation Steuerwort / MotID STW p1980[0...n] Pollageidentifikation Verfahren / PolID Verfahren 1-417 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 418: Leistungsteildatensätze (Power Unit Data Set, Pds)

    Leistungsteil Codenummer aktuell / LT Codenr akt p0201[0...n] Leistungsteil Codenummer / LT Codenr r0203[0...n] Leistungsteil Aktueller Typ / LT Aktueller Typ r0204[0...n] Leistungsteil Hardware-Eigenschaften / LT HW-Eigensch 1-418 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 419: Konnektor/Binektor (Bico)-Parameter

    BI: Statikrückführung Freigabe / Statik Freigabe p1501[0...n] BI: Drehzahl-/Drehmomentregelung umschalten / n/M_reg umschalten p2080[0...15] BI: Binektor-Konnektor-Wandler Zustandswort 1 / Bin/Kon ZSW1 p2081[0...15] BI: Binektor-Konnektor-Wandler Zustandswort 2 / Bin/Kon ZSW2 1-419 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 420 BI: MFP 0 Eingangsimpuls I / MFP 0 Eing_imp I p20143 BI: MFP 1 Eingangsimpuls I / MFP 1 Eing_imp I p20148 BI: PCL 0 Eingangsimpuls I / PCL 0 Eing_imp I 1-420 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 421 BI: MFP 2 Eingangsimpuls I / MFP 2 Eing_imp I p20359 BI: MFP 3 Eingangsimpuls I / MFP 3 Eing_imp I p31025 BI: Mehrzonenregelung Tag/Nacht-Umschaltung / Zone_reg Tag_Nacht 1-421 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 422: Parameter Konnektor-Eingänge

    CI: Freier Tec_reg 0 Istwert Signalquelle / FTec0 Istw S_q p11097 CI: Freier Tec_reg 0 Begrenzung maximal Signalquelle / FTec0 Begr max S_q 1-422 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 423 CI: PLI 1 Eingang X / PLI 1 Eingang X p31023[0...3] CI: Mehrzonenregelung Sollwerteingang / Zone_reg Sollw Ein p31026[0...2] CI: Mehrzonenregelung Istwerteingang / Zone_reg Istw Ein 1-423 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 424: Parameter Binektor-Ausgänge

    BO: RSR 1 Invertierter Ausgang QN / RSR 1 Inv Ausg QN r20199 BO: DFR 0 Ausgang Q / DFR 0 Ausgang Q 1-424 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 425 BO: PDF 3 Ausgang Q / PDF 3 Ausgang Q r20356 BO: MFP 2 Ausgang Q / MFP 2 Ausgang Q r20361 BO: MFP 3 Ausgang Q / MFP 3 Ausgang Q 1-425 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 426: Parameter Konnektor-Ausgänge

    CO: Drehzahlfestsollwert 12 / n_soll_fest 12 p1013[0...n] CO: Drehzahlfestsollwert 13 / n_soll_fest 13 p1014[0...n] CO: Drehzahlfestsollwert 14 / n_soll_fest 14 p1015[0...n] CO: Drehzahlfestsollwert 15 / n_soll_fest 15 1-426 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 427 CO: Querspannungssollwert / U_quer_soll r1770 CO: Motormodell Drehzahladaption Proportionalanteil / MotMod n_adapt Kp r1771 CO: Motormodell Drehzahladaption I-Anteil / MotMod n_adapt Tn r1801[0...1] CO: Pulsfrequenz / Pulsfrequenz 1-427 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 428 CO: Freier Tec_reg 1 Istwert nach Begrenzer / FTec1 Istw n Begr r11173 CO: Freier Tec_reg 1 Regeldifferenz / FTec1 Regeldif p11191 CO: Freier Tec_reg 1 Begrenzung maximal / FTec1 Begr max 1-428 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 429 CO: PLI 1 Ausgang Y / PLI 1 Ausgang Y r31024 CO: Mehrzonenregelung Sollwertausgang / Zone_reg Sollw Aus r31027 CO: Mehrzonenregelung Istwertausgang / Zone_reg Istw Aus 1-429 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 430: Parameter Konnektor/Binektor-Ausgänge

    CO/BO: Freier Tec_reg 0 Statuswort / FTec0 Stat_wort r11149.0...11 CO/BO: Freier Tec_reg 1 Statuswort / FTec1 Stat_wort r11249.0...11 CO/BO: Freier Tec_reg 2 Statuswort / FTec2 Stat_wort 1-430 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 431 Motor-Maximaldrehzahl C(1,3) p0323 Motor-Maximalstrom C(1,3) p0335 Motorkühlart C(1,3)T p0500 Technologische Anwendung C(1,5)T p0640 Stromgrenze C(1,3)UT p0700 Kommandoquelle Anwahl C(1)T p0922 PROFIdrive Telegrammauswahl C(1)T 1-431 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 432: Schnellinbetriebnahme (P0010 = 1)

    Sie alle anderen Parameter (nicht in p0010 = 1 enthaltene) auf ihre Voreinstellungen zurück. Hinweis Dies gilt nur für die Schnellinbetriebnahme. 1-432 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 433: Funktionspläne

    2-518 2.10 Freie Funktionsbausteine 2-538 2.11 Technologiefunktionen 2-558 2.12 Technologieregler 2-566 2.13 Signale und Überwachungsfunktionen 2-571 2.14 Störungen und Warnungen 2-581 2.15 Datensätze 2-586 2-433 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 434: Inhaltsverzeichnis Funktionspläne

    Kommunikation ..........2-460 2.5.1 Feldbus-Schnittstelle (USS, Modbus, BACnet) (CU230P-2 HVAC) ..2-460 9310 –...
  • Seite 435 2.5.3 CANopen (CU230P-2 CAN) ........
  • Seite 436 6799 – Anzeigesignale ..........2-537 2-436 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 437 7958 – Regelung ............2-570 2-437 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 438 8565 – Antriebsdatensätze (Drive Data Set, DDS) ......2-588 2-438 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 439: Erklärungen Zu Den Funktionsplänen

    1020 – Erläuterung der Symbole (Teil 1) 2-440 1021 – Erläuterung der Symbole (Teil 2) 2-441 1022 – Erläuterung der Symbole (Teil 3) 2-442 1030 – Umgang mit BICO-Technik 2-443 2-439 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 440 Bei einigen Parametern wird der Wert der Werkseinstellung erst bei der Inbetriebnahme berechnet, da sie abhängig vom verwendeten Power Module und Motor sind (siehe Abschnitt 1.1.1 "Berechnet"). Erklärungen zu den Funktionsplänen Funktionsplan FP_1020_97_51.vsd - 1020 - Erläuterung der Symbole (Teil 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 441 Abtast- und Halteglied. S & H y = x wenn SET = 1 Axxxxx (keine remanente Speicherung bei POWER OFF) Überwachung Überwachung oder Fxxxxx Erklärungen zu den Funktionsplänen Funktionsplan FP_1021_97_51.vsd - 1021 - Erläuterung der Symbole (Teil 2) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 442 Bei I = 1 Signal gilt: y = x1 + x2 H(s) = Bei I = 0 Signal gilt: y = x1 s + 1 fn_n fn_n Erklärungen zu den Funktionsplänen Funktionsplan FP_1022_97_51.vsd - 1022 - Erläuterung der Symbole (Teil 3) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 443 Klemme 5 (Kl.5) wirkt als "Tippen Bit 0". p1055[0] = 722.0 Der Ausgang des Motorpotenziometers wirkt als Hauptsollwert für den Drehzahlregler. p1070[0] = 1050 Erklärungen zu den Funktionsplänen Funktionsplan FP_1030_97_51.vsd - 1030 - Umgang mit BICO-Technik G120 CU230P-2 29.10.2009 V4.3...
  • Seite 444: Übersichten

    1690 – Vektorregelung, U/f-Steuerung 2-448 1700 – Vektorregelung Drehzahlregelung und Bildung der Momentengrenzen 2-449 1710 – Vektorregelung Stromregelung 2-450 1750 – Überwachungen, Störungen, Warnungen 2-451 2-444 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 445 Freies Telegramm Sendetelegramm [2460] p0922 = 999 PZD8 Verschaltung des freien Sendetelegramms Header [2420] Telegramme und Prozessdaten (PZD) PZD1 Daten PZD2 Trailer PZD3 PZD7 PZD8 [2470] [2472] Übersichten Funktionsplan FP_1520_97_51.vsd - 1520 - PROFIdrive / PROFIBUS G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 446 Bei einigen Parametern wird der Wert der Werkseinstellung erst bei der Inbetriebnahme berechnet, da sie abhängig vom verwendeten Power Module und Motor sind (siehe Abschnitt 1.1.1 "Berechnet"). Erklärungen zu den Funktionsplänen Funktionsplan FP_1020_97_51.vsd - 1020 - Erläuterung der Symbole (Teil 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 447 HLG ZSW – n_ist r1199 Mop Sollw nach HLG [1/min] r1199 r1050 n_soll_5 Hochlaufgeber- M_grenz Nachführung tiefer Motorpotenziometer [3020] [3070] Erweiterter Hochlaufgeber [3080] Hochlaufgeber-Auswahl, -Zustandswort, -Nachführung Hochlaufgeber nachführen Übersichten Funktionsplan FP_1550_97_51.vsd - 1550 - Sollwertkanal G120 CU230P-2 29.10.2009 V4.3...
  • Seite 448 U_Ausg glatt [Veff] p1312 U/f Eco-Fakt Istw [%] r0025 100 ms r1348 Eco-Modus [6300] [2526] <1> PM250, PM260: Die Stromgrenze wird im generatorischen Betrieb aus r0206 [2] berechnet. Übersichten Funktionsplan FP_1690_97_51.vsd - 1690 - Vektorregelung, U/f-Steuerung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 449 [D] (0.00) P_max mot P_max gen [6490] Drehzahlregelung Konfiguration p1530 p1531 [6491] Flussregelung Konfiguration [2526] Zustandswort Regelung [6630] Drehmomentgrenze [2530] Zustandswort Stromregelung [6640] Strom-Leistungs-Grenze Übersichten Funktionsplan FP_1700_97_54.vsd - 1700 - Vektorregelung, Drehzahlregelung und Bildung der Momentengrenzen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 450 [Hz] Motormodell Strommodell r0065 (Observer) n_modell [1700.1] [6730] Schnittstelle zum Power Module bei Asynchronmotor (p0300 = 1) [6731] Schnittstelle zum Power Module bei Synchronmotor (p0300 = 2) Übersichten Funktionsplan FP_1710_97_54.vsd - 1710 - Vektorregelung, Stromregelung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 451 [6714] Ändern des Quittiermodus n_ist glatt Meld [1/min] p2126 p2127 r2169 [8010] n_ist glatt Meld [1/min] Motor blockiert [19] r2169 [8010] [8012] Drehmomentmeldungen [8013] Lastüberwachung [8075] Stör-/Warnkonfiguration Übersichten Funktionsplan FP_1750_97_51.vsd - 1750 - Überwachungen, Störungen, Warnungen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 452: Ein-/Ausgangsklemmen

    9566 – Analogeingänge 0 ... 1 (AI0 ... AI1) 2-456 9568 – Analogeingang 2 (AI2) 2-457 9576 – Temperaturauswertung Ni1000/PT1000 (AI3) 2-458 9572 – Analogausgänge 0 ... 1 (AO0 ... AO1) 2-459 2-452 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 453 CU DI Status r0722 Kl.17 Kl.17 Kl.17 p0796.5 r0722 <1> <1> Kl. = Klemme Abtastzeit der Digitaleingänge : 2 ms Externe Schnittstellen Funktionsplan FP_2220_97_01.vsd - 2220 - Digitaleingänge potenzialgetrennt (DI0 … DI5) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 454 Kl.10 AI1+ (DI12) r0723 CU DI Status r0723 Kl.11 AI1- r0722 p0796.12 r0722 <1> Kl. = Klemme Abtastzeit der Digitaleingänge : 4 ms Externe Schnittstellen Funktionsplan FP_2222_97_52.vsd - 2222 - Analogeingänge als Digitaleingänge (DI11 … DI12) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 455 CU DO invert p0748.2 CU DO Status CU S_q DO 2 r0747 p0732 (52.2) Kl.23 Kl.24 Kl.25 Abtastzeit der Digitalausgänge : 2 ms <2> Kl. = Klemme Externe Schnittstellen Funktionsplan FP_2230_97_01.vsd - 2230 - Digitalausgänge (DO0 … DO2) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 456 Abtastzeit der Analogeingänge : 4 ms Bei p0756 = 0, 1, 4 gilt die Einheit V. Kl. = Klemme <5> Werte in Klammern --> AI1 Externe Schnittstellen Funktionsplan FP_9566_97_52.vsd - 9566 - Analogeingänge 0 ... 1 (AI0 ... AI1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 457 Abtastzeit der Analogeingänge : 4 ms <4> Drahtbrucherkennung nur aktiv bei p0756 = 3. Bei p0756 = 6, 7 gilt die Einheit °C. Kl. = Klemme Externe Schnittstellen Funktionsplan FP_9568_97_01.vsd - 9568 - Analogeingang 2 (AI2) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 458 Die Spannung zwischen einem Eingang (Kl.52) und Masse (Kl.53) darf 35 V nicht überschreiten. = 7: PT1000 <2> Bei p0756 = 6, 7 gilt die Einheit °C. Abtastzeit der Analogeingänge : 4 ms Kl. = Klemme Externe Schnittstellen Funktionsplan FP_9576_97_01.vsd - 9576 - Termperaturauswertung Ni1000/PT1000 (AI3) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 459 Kl. = Klemme <3> Die Eingangssignale werden auf die Bezugsgröße p2000 ... r2004 bezogen (100 % = p200x). Abtastzeit der Analogausgänge : 4 ms Externe Schnittstellen Funktionsplan FP_9572_97_52.vsd - 9572 - Analogausgänge 0 … 1 (AO0 … AO1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 460: Kommunikation

    9352 – ZSW1 Zustandswort-Verschaltung 2-463 9360 – Empfangstelegramm Freie Verschaltung über BICO 2-464 9370 – Sendetelegramm Freie Verschaltung über BICO 2-465 9372 – Zustandsworte Freie Verschaltung 2-466 2-460 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 461 = 5 (BACnet): Mögl.Einstellungen / Werkseinstellung: Min / Max / Werkseinstellung: 0 / 127 / 1 6, 7, 8, 10 / 6 Feldbus-Schnittstelle (USS, Modbus, BACnet auf RS485) Funktionsplan FP_9310_97_01.vsd - 9310 - Konfiguration, Adressen und Diagnose G120 CU230P-2 HVAC 29.10.2009 V4.3...
  • Seite 462 = r2090.14 [2505.3] [3020] STW1.15 Reserviert <1> Im STW1 muss Bit 10 gesetzt sein, damit der Antrieb die Prozessdaten (PZD) annimmt. Feldbus-Schnittstelle (USS, Modbus, BACnet auf RS485) Funktionsplan FP_9342_97_52.vsd - 9342 - STW1 Steuerwort-Verschaltung G120 CU230P-2 HVAC 29.10.2009 V4.3...
  • Seite 463 = r2135.15 [2548.7] [8014] <1> Das ZSW1 wird über Binektor-Konnektor-Wandler (BI: p2080[0...15], Invertierung: p2088[0].0...p2088[0].15) gebildet. <2> Der Antrieb ist bereit zur Übernahme. Feldbus-Schnittstelle (USS, Modbus, BACnet auf RS485) Funktionsplan FP_9352_97_52.vsd - 9352 - ZSW1 Zustandswort-Verschaltung G120 CU230P-2 HVAC 29.10.2009 V4.3...
  • Seite 464 Für die Weiterverschaltung sind die Bezugsgrößen p200x maßgeblich (100 % entspricht p200x). Für Temperaturen gilt: 100 °C entspricht 100 % = 4000 hex und 0 °C entspricht 0 %. Feldbus-Schnittstelle (USS, Modbus, BACnet auf RS485) Funktionsplan FP_9360_97_52.vsd - 9360 - Empfangstelegramm Freie Verschaltung über BICO G120 CU230P-2 HVAC 29.10.2009 V4.3...
  • Seite 465 (Telegramminhalt = 4000 hex, wenn die Eingangsgröße den Wert p200x hat). Für Temperaturen gilt: 100 °C entspricht 100 % = 4000 hex, und 0 °C entspricht 0 %. Feldbus-Schnittstelle (USS, Modbus, BACnet auf RS485) Funktionsplan FP_9370_97_52.vsd - 9370 - Sendetelegramm Freie Verschaltung über BICO G120 CU230P-2 HVAC 29.10.2009 V4.3...
  • Seite 466 1 = Geschwindigkeit gleich Null Reserviert Statuswort Bit 14 p8786 Frei verschaltbar (BI: p8786) Statuswort Bit 15 p8787 Frei verschaltbar (BI: p8787) <1> Mit Sollwertkanal: p2151 mit r1119 verschalten [8011.3]. CANopen Funktionsplan FP_9226_97_52.vsd - 9226 - Zustandswort CANopen G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 467 2468 – Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) 2-476 2470 – Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) 2-477 2472 – Zustandsworte Freie Verschaltung 2-478 2-467 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 468: Profidrive / Profibus (Cu230P-2 Dp)

    A01900 "PROFIBUS Konfigurationstelegramm fehlerhaft" A01901 "PROFIBUS Parametriertelegramm fehlerhaft" Diagnoseparameter <1> Die Ansprechüberwachungszeit t_An wird automatisch bei der PROFIBUS-Projektierung durch das Konfigurations-Tool (z. B. HW Konfig von Siemens) festgelegt. PROFIdrive / PROFIBUS Funktionsplan FP_2410_97_51.vsd - 2410 - PROFIBUS (PB), Adressen und Diagnose G120 CU230P-2 DP 29.10.2009...
  • Seite 469: Telegramme Und Prozessdaten (Pzd)

    <4> Zur Einhaltung des PROFIdrive-Profiles muss PZD1 als Steuerwort 1 (STW1) bzw. Zustandswort 1 (ZSW1) verwendet werden. Wird mit PZD1 nicht das STW1 nach PROFIdrive-Profile übertragen, so ist p2037 = 2 einzustellen. PROFIdrive / PROFIBUS Funktionsplan FP_2420_97_51.vsd - 2420 - Telegramme und Prozessdaten (PZD) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 470: Pzd-Empfangssignale Verschaltung

    Bei Anwahl eines Standardtelegrammes oder herstellerspezifischen Telegrammes über p0922 werden diese Verschaltungsparameter des Befehlsdatensatzes CDS 0 automatisch gesetzt. <2> Datentyp nach PROFIdrive-Profile: I16 = Integer16, U16 = Unsigned16. <3> Anzeigeparameter für Empfangsdaten gemäß [2460]. PROFIdrive / PROFIBUS Funktionsplan FP_2440_97_51.vsd - 2440 - PZD-Empfangssignale Verschaltung G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 471: Stw1-Steuerwort Verschaltung (P2038 = 2)

    Verwendung in Telegramm 20. <2> Im STW1 muss Bit 10 gesetzt sein, damit der Antrieb die Prozessdaten (PZD) annimmt. <3> Verschaltung ist nicht gesperrt. PROFIdrive / PROFIBUS Funktionsplan FP_2441_97_51.vsd - 2441 - STW1 Steuerwort-Verschaltung (p2038 = 2) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 472: Stw1-Steuerwort Verschaltung (P2038 = 0)

    Reserviert Verwendung in Telegramm 1, 352. <1> <2> Im STW1 muss Bit 10 gesetzt sein, damit der Antrieb die Prozessdaten (PZD) annimmt. PROFIdrive / PROFIBUS Funktionsplan FP_2442_97_51.vsd - 2442 - STW1 Steuerwort-Verschaltung (p2038 = 0) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 473: Pzd-Sendesignale Verschaltung

    4000 hex p2000 MELD_NAMUR VIK-NAMUR Meldebitleiste r3113 FAULT_CODE Störcode r2131 [8060] PROFIBUS Warncode WARN_CODE r2132 [8065] <1> Datentyp nach PROFIdrive-Profile: I16 = Integer16, U16 = Unsigned16. PROFIdrive / PROFIBUS Funktionsplan FP_2450_97_51.vsd - 2450 - PZD-Sendesignale Verschaltung G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 474: Zsw1-Zustandswort Verschaltung (P2038 = 2)

    Das Antriebsobjekt ist bereit zur Übernahme. <2> Das ZSW1 wird über Binektor-Konnektor-Wandler (BI: p2080[0...15], Invertierung: p2088[0].0...p2088[0].15) gebildet. <4> Verschaltung ist nicht gesperrt. PROFIdrive / PROFIBUS Funktionsplan FP_2451_97_51.vsd - 2451 - ZSW1 Zustandswort-Verschaltung (p2038 = 2) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 475: Zsw1-Zustandswort Verschaltung (P2038 = 0)

    Verwendung in Telegramm 1, 352. Das ZSW1 wird über Binektor-Konnektor-Wandler (BI: p2080[0...15], Invertierung: p2088[0].0...p2088[0].15) gebildet. <2> <3> Der Antrieb ist bereit zur Übernahme. PROFIdrive / PROFIBUS Funktionsplan FP_2452_97_51.vsd - 2452 - ZSW1 Zustandswort-Verschaltung (p2038 = 0) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 476: Empfangstelegramm Freie Verschaltung Über Bico (P0922 = 999)

    Für die Weiterverschaltung sind die Bezugsgrößen p200x maßgeblich (100 % entspricht p200x). Für Temperaturen gilt: 100 °C entspricht 100 % = 4000 hex und 0 °C entspricht 0 %. PROFIdrive / PROFIBUS Funktionsplan FP_2468_97_51.vsd - 2468 - Empfangstelegramm Freie Verschaltung über BICO (p0922 = 999) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 477: Sendetelegramm Freie Verschaltung Über Bico (P0922 = 999)

    (Telegramminhalt = 4000 hex, wenn die Eingangsgröße den Wert p200x hat). Für Temperaturen gilt: 100 °C entspricht 100 % = 4000 hex, und 0 °C entspricht 0 %. PROFIdrive / PROFIBUS Funktionsplan FP_2470_97_51.vsd - 2470 - Sendetelegramm Freie Verschaltung über BICO (p0922 = 999) G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 478: Zustandsworte Freie Verschaltung

    Bin/Kon ZSW inv p2088 [4].0 p2088 [1].15 Bin/Kon ZSW5 Bin/Kon ZSW senden p2084 [0…15] [15] r2089 (0.0) (0.0) Bin/Kon ZSW inv p2088 [4].15 [15] (0.0) PROFIdrive / PROFIBUS Funktionsplan FP_2472_97_51.vsd - 2472 - Zustandsworte Freie Verschaltung G120 CU230P-2 DP 29.10.2009 V4.3...
  • Seite 479: Canopen (Cu230P-2 Can)

    9208 – Sendetelegramm Freies PDO Mapping (p8744 = 2) 2-482 9210 – Sendetelegramm Predefined Connection Set (p8744 = 1) 2-483 9220 – Steuerwort CANopen 2-484 9226 – Zustandswort CANopen 2-485 2-479 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 480 RPDO: Receive Process Data Object <2> Telegramm maximal 4 Worte bzw. 64 Bit. Die Summe der verschiedenen Objekte darf 8 Worte nicht überschreiten. COB-ID: CAN Object-Identification CANopen Funktionsplan FP_9204_97_52.vsd - 9204 - Empfangstelegramm Freies PDO Mapping (p8744 = 2) G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 481 <1> Zur Nutzung der automatischen BICO-Verschaltung (p8790 = 1) muss eines der Empfangswörter 1 - 4 als Steuerwort 1 (STW1) verwendet werden. COB-ID: CAN Object-Identification <2> Telegramm maximal 4 Worte bzw. 64 Bit. Die Summe der verschiedenen Objekte darf 8 Worte nicht überschreiten. CANopen Funktionsplan FP_9206_97_52.vsd - 9206 - Empfangstelegramm Predefined Connection Set (p8744 = 1) G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 482 TPDO: Transmit Process Data Object <1> Telegramm maximal 4 Worte bzw. 64 Bit. Die Summe der verschiedenen Objekte darf 8 Worte nicht überschreiten. COB-ID: CAN Object-Identification CANopen Funktionsplan FP_9208_97_52.vsd - 9208 - Sendetelegramm Freies PDO Mapping (p8744 = 2) G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 483 TPDO: Transmit Process Data Object <1> Telegramm maximal 4 Worte bzw. 64 Bit. Die Summe der verschiedenen Objekte darf 8 Worte nicht überschreiten. COB-ID: CAN Object-Identification CANopen Funktionsplan FP_9210_97_52.vsd - 9210 - Sendetelegramm Predefined Connection Set (p8744 = 1) G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 484 Frei verschaltbar pxxxx[y] = r2090.14 STW1.15 Frei verschaltbar pxxxx[y] = r2090.15 <1> Je nach Position des CANopen-Steuerwortes in p8750 ändert sich die Nummer des zu verbindenden Binektors. CANopen Funktionsplan FP_9220_97_52.vsd - 9220 - Steuerwort CANopen G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 485 1 = Geschwindigkeit gleich Null Reserviert Statuswort Bit 14 p8786 Frei verschaltbar (BI: p8786) Statuswort Bit 15 p8787 Frei verschaltbar (BI: p8787) <1> Mit Sollwertkanal: p2151 mit r1119 verschalten [8011.3]. CANopen Funktionsplan FP_9226_97_52.vsd - 9226 - Zustandswort CANopen G120 CU230P-2 CAN 29.10.2009 V4.3...
  • Seite 486: Interne Steuer-/Zustandsworte

    2537 – Zustandswort Überwachungen 3 2-500 2546 – Steuerwort Störungen/Warnungen 2-501 2548 – Zustandswort Störungen/Warnungen 1 und 2 2-502 2634 – Ablaufsteuerung - Fehlende Freigaben 2-503 2-486 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 487 Reserviert PROFIdrive-STW1 verbunden [2420]. Das betrifft nur CDS0. <3> Wird bei geholter Steuerungshoheit vom STARTER bzw. IOP vorgegeben. Reserviert Für CU230P-2 HVAC gilt zusätzlich: Bei aktivem Essentiel Service Mode (ESM), Vorgabe durch ESM. Interne Steuer-/Zustandsworte Funktionsplan FP_2501_97_01.vsd - 2501 -...
  • Seite 488 Freigabe intern fehlt oder Reserviert Störung mit dieser Reaktion Von Steuerwerk 1 = Impulse freigegeben r0899.11 Reserviert Reserviert Reserviert Reserviert <1> Der Antrieb ist bereit zur Übernahme. Interne Steuer-/Zustandsworte Funktionsplan FP_2503_97_01.vsd - 2503 - Zustandswort Ablaufsteuerung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 489 Zum Motorpotenziometer [3020.1] Mop tiefer p1036 [C] Zum Motorpotenziometer [3020.1] 1 = Motorpotenziometer tiefer r1198.14 HLG überbrücken p1122 [C] 1 = Hochlaufgeber überbrücken r1198.15 Zum Sollwertkanal [3060.1][3070.1] Interne Steuer-/Zustandsworte Funktionsplan FP_2505_97_51.vsd - 2505 - Steuerwort Sollwertkanal G120 CU230P-2 29.10.2009 V4.3...
  • Seite 490: Interne Steuer-/Zustandsworte

    ZSW Überwach 1 1 = Rechtslauf r2197 r0052.14 0 = Kein Rechtslauf r2135 [2548.7] ZSW Stör/Warn 2 0 = Warnung Überlast Umrichter r2135 r0052.15 1 = Keine Überlast Umrichter Interne Steuer-/Zustandsworte Funktionsplan FP_2510_97_01.vsd - 2510 - Zustandswort 1 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 491 1 = Technologieregler-Ausgang an unterer Grenze r2349 [7958.7] Tec_reg Statuswort r0053.11 r2349 1 = Technologieregler-Ausgang an oberer Grenze Reserviert Reserviert Reserviert Reserviert <1> Nur bei Power Module PM240 Interne Steuer-/Zustandsworte Funktionsplan FP_2511_97_51.vsd - 2511 - Zustandswort 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 492 Sollwertkanal 1 = Motorpotenziometer höher r1198 [2505.7] Mop tiefer p1036 [C] r1198.14 1 = Motorpotenziometer tiefer Sollwertkanal [8560.7] r0836 r0836.0 1 = CDS Bit 0 Ablaufsteuerung Interne Steuer-/Zustandsworte Funktionsplan FP_2512_97_51.vsd - 2512 - Steuerwort 1 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 493 STW Stör/Warn r2138 0 = Externe Störung 1 (F07860) Ablaufsteuerung Reserviert r0836 [8560.7] CDS angewählt r0836 1 = CDS Bit 1 Ablaufsteuerung <1> Nur bei Power Module PM240 Interne Steuer-/Zustandsworte Funktionsplan FP_2513_97_51.vsd - 2513 - Steuerwort 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 494 1 = Statik Freigabe r1406.11 Zu Drehzahlsollwert, Statik [6030.1] n/M_reg umschalten p1501 [C] 1 = Drehmomentregelung aktiv r1406.12 Zu Drehzahlregelung [6060.1] Reserviert Reserviert 1 = Drehzahladaptionsregler I-Anteil setzen r1406.15 Interne Steuer-/Zustandworte Funktionsplan FP_2520_97_51.vsd - 2520 - Steuerwort Drehzahlregler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 495 1 = Statik freigegeben Von Drehzahlsollwert, Statik [6030.4][6030.5] 1 = Drehzahlsollwert begrenzt r1407.11 r1407.11 1 = Hochlaufgeber gesetzt r1407.12 1 = Geberloser Betrieb aufgrund Störung r1407.13 Reserviert Interne Steuer-/Zustandsworte Funktionsplan FP_2522_97_51.vsd - 2522 - Zustandswort Drehzahlregler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 496 [6220.8][6320.8] 1 = Vdc_max-Regler aktiv r0056.14 [6031.6][6710.2] <2> [6220.8][6320.8] 1 = Vdc_min-Regler aktiv r0056.15 [6710.2] <2> <1> Nur bei U/f-Steuerung <2> Nur bei Power Module PM240 Interne Steuer-/Zustandsworte Funktionsplan FP_2526_97_51.vsd - 2526 - Zustandswort Regelung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 497 Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert r1408.10 [6730.3] 1 = Drehzahladaption Begrenzung Reserviert r2198 [8012.7] ZSW Überwach 2 r2198 1 = Motor gekippt r1408.12 Reserviert Reserviert Reserviert Interne Steuer-/Zustandsworte Funktionsplan FP_2530_97_54.vsd - 2530 - Zustandwort Stromregelung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 498 1 = Ausgangslast nicht vorhanden r2197.11 1 = |n_ist| > n_max (verzögert) r2197.12 Von erweiterte Meldungen [8021.8] Reserviert Reserviert Reserviert n_ist = Geglätteter Drehzahlistwert r2169 [8010.2]. <1> Interne Steuer-/Zustandsworte Funktionsplan FP_2534_97_51.vsd - 2534 - Zustandswort Überwachungen 1 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 499 1 = Lastüberwachung meldet Warnung r2198.11 Von Lastüberwachung [8013.8] 1 = Lastüberwachung meldet Störung r2198.12 Von erweiterte Meldungen [8021.8] 1 = |M_ist| > Drehmomentschwellwert 1 r2198.13 Reserviert Reserviert Interne Steuer-/Zustandsworte Funktionsplan FP_2536_97_51.vsd - 2536 - Zustandswort Überwachungen 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 500 Reserviert Reserviert Reserviert Reserviert Reserviert Von Drehmomentmeldungen 1 = Momentenausnutzung < Drehmomentschwellwert 2 (p2194) r2199.11 Reserviert Reserviert Reserviert Reserviert <1> n_ist = Geglätteter Drehzahlistwert r2169 [8010.2]. Interne Steuer-/Zustandsworte Funktionsplan FP_2537_97_51.vsd - 2537 - Zustandswort Überwachungen 3 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 501 <1> = Externe Störung 2 (F07861) r2138.14 <1> Zum Störpuffer [8060.1] r2138.15 = Externe Störung 3 (F07862) <1> Diese Parameter gehören zu Befehlsdatensätzen (Command Data Set, CDS). Interne Steuer-/Zustandsworte Funktionsplan FP_2546_97_51.vsd - 2546 - Steuerwort Störungen/Warnungen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 502 Von Thermische Überwachung Motor [8016.8] 1 = Warnung Übertemperatur Motor r2135.14 r2135.15 Von Thermische Überwachung Leistungsteil [8014.8] 1 = Warnung thermische Überlast Leistungsteil Interne Steuer-/Zustandsworte Funktionsplan FP_2548_97_51.vsd - 2548 - Zustandswort Störungen/Warnungen 1 und 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 503 1 = Antrieb inaktiv oder nicht betriebsfähig r0046. r0046. 1 = Entmagnetisierung nicht fertig Reserviert r0046.30 1 = Drehzahlregler gesperrt 1 = Tippen Sollwert aktiv r0046.31 Interne Steuer-/Zustandsworte Funktionsplan FP_2634_97_51.vsd - 2634 - Ablaufsteuerung - Fehlende Freigaben G120 CU230P-2 29.10.2009 V4.3...
  • Seite 504 3040 – Richtungsbegrenzung und Richtungsumkehr 2-509 3050 – Ausblendbänder und Drehzahlbegrenzungen 2-510 3060 – Einfachhochlaufgeber 2-511 3070 – Erweiterter Hochlaufgeber 2-512 3080 – Hochlaufgeber-Auswahl, -Zustandswort, -Nachführung 2-513 2-504 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 505 14 -210000.000 ... 210000.000 [1/min] 1 1 1 0 p1014 [D] (0.000) n_soll_fest 15 -210000.000 ... 210000.000 [1/min] 1 1 1 1 p1015 [D] (0.000) Sollwertkanal Funktionsplan FP_3010_97_51.vsd - 3010 - Drehzahlfestsollwerte, Binärauswahl (p1016 = 2) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 506 0 1 0 0 p1003 [D] (0.000) n_soll_fest wirk [1/min] n_soll_fest 4 -210000.000 ... 210000.000 [1/min] 1 0 0 0 r1024 p1004 [D] (0.000) Sollwertkanal Funktionsplan FP_3011_97_51.vsd - 3011 - Drehzahlfestsollwerte, direkte Auswahl (p1016 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 507 Bemessungsfrequenz, falls f_max_mot nicht spezifiziert ist. 1: AUS1 Freigabe fehlt (r0046.0) <2> Bei Anfangsverrundung aktiv (p1025.2 = 1) wird die eingestellte Hoch- und Rücklaufzeit entsprechend überschritten. [2634.8] <3> Nur wirksam bei p1025.0 = 0. Sollwertkanal Funktionsplan FP_3020_97_51.vsd - 3020 - Motorpotenziometer G120 CU230P-2 29.10.2009 V4.3...
  • Seite 508: Sollwertkanal

    <3> Wird bei aktiviertem Technologieregler (p2200 > 0, p2251 = 0) mit r2294 verbunden. <4> Die Verdrahtung zur Quelle für den Haupt- und Zusatzsollwert wird über die Einstellung in p1000 automatisch hergestellt. Sollwertkanal Funktionsplan FP_3030_97_51.vsd - 3030 - Haupt-/Zusatzsollwert, Sollwertskalierung, Tippen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 509 1 = Drehrichtung negativ sperren 1 = Drehrichtung positiv sperren n_grenz Sollw 0.000 ... 210000.000 [1/min] p1063 [D] (210000.000) n_soll_1 Sollw nach Begr [1/min] [3030.8] r1114 [3050.1] Drehzahlsollwert Notfallbetrieb [7973.8] Sollwertkanal Funktionsplan FP_3040_97_01.vsd - 3040 - Richtungsbegrenzung und Richtungsumkehr G120 CU230P-2 29.10.2009 V4.3...
  • Seite 510 Der Einstellbereich von p1082 ist auf f_max_mot begrenzt. <3> Wird der Antrieb nicht durch den Eingangssollwert, sondern durch einen Steuereingriff stillgesetzt, so ist nach einem anschließenden Hochlauf jeweils der untere Hysteresezweig maßgeblich. Sollwertkanal Funktionsplan FP_3050_97_51.vsd - 3050 - Ausblendbänder und Frequenzbegrenzungen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 511 [D] (19.800) <1> Bei Tippen gesperrt. <2> Nach einem 0/1-Signal wird ein Hochlauf neu gestartet. <3> Bei aktiviertem Technologieregler (p2200 > 0, p2251 = 0) wird der Hochlaufgeber überbrückt (r2349.5). Sollwertkanal Funktionsplan FP_3060_97_51.vsd - 3060 - Einfachhochlaufgeber G120 CU230P-2 29.10.2009 V4.3...
  • Seite 512 [D] (19.800) schlagartiger Reduzierung des Sollwertes während des Hochlaufvorgangs. soll <3> Bei aktiviertem Technologieregler (p2200 > 0, p2251 = 0) wird der Hochlaufgeber überbrückt (r2349.5). <4> Bei Tippen gesperrt. Sollwertkanal Funktionsplan FP_3070_97_51.vsd - 3070 - Erweiterter Hochlaufgeber G120 CU230P-2 29.10.2009 V4.3...
  • Seite 513 > 1.0: Die Hochlaufgeberrampe wird steiler als bei p1145 = 1.0 (größerer "Drehzahl-Schleppfehler"). Reserviert <5> Der Wert wird nur bei r0899.2 = 1 (Betrieb freigegeben) korrekt angezeigt. Reserviert Reserviert Sollwertkanal Funktionsplan FP_3080_97_51.vsd - 3080 - Hochlaufgeber-Auswahl, -Zustandswort, -Nachführung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 514: U/F-Steuerung

    Funktionspläne U/f-Steuerung U/f-Steuerung Funktionspläne 6300 – U/f-Kennlinie und Spannungsanhebung 2-515 6310 – Resonanzdämpfung und Schlupfkompensation 2-516 6320 – Vdc_max-Regler und Vdc_min-Regler 2-517 2-514 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 515 Uf Kennlinie f2 Uf Kennlinie f4 <1> Bei p1320 = 0 ist die Spannungsanhebung über p1310 unwirksam. p1322 p1326 <2> p1312 wirkt nur beim ersten Beschleunigen nach Impulsfreigabe. U/f-Steuerung Funktionsplan FP_6300_97_51.vsd - 6300 - U/f-Kennlinie und Spannungsanhebung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 516 [D] (0.00) [6730.4] [2526.2] [6731.4] p1334 Mot N p1334 + 4 % <1> Wenn p1349 = 0: Grenze bei 0,95 x f Mot N <= 45 Hz. U/f-Steuerung Funktionsplan FP_6310_97_01.vsd - 6310 - Resonanzdämpfung und Schlupfkompensation G120 CU230P-2 29.10.2009 V4.3...
  • Seite 517 [D] (600.00) 0: Vdc-Regler sperren 1: Vdc_max-Regler freigeben Vdc_min Dyn_faktor 2: Vdc_min-Regler freigeben (kinetische Pufferung) 1 ... 10000 [%] 3: Vdc_min-Regler und Vdc_max-Regler freigeben p1287 [D] (100) U/f-Steuerung Funktionsplan FP_6320_97_51.vsd - 6320 - Vdc_max-Regler und Vdc_min-Regler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 518: Vektorregelung

    6730 – Schnittstelle zum Power Module (ASM, p0300 = 1) 2-535 6731 – Schnittstelle zum Power Module (PEM, p0300 = 2) 2-536 6799 – Anzeigesignale 2-537 2-518 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 519 ZSW n_reg r1407 r1407 [6060.3] <1> Skalierung: p1489 = 0.100 bewirkt bei einem Motor-Bemessungsdrehmoment von r0333 eine Drehzahlsollwertreduzierung von 0,1 x p0311. <2> Nur aktiv, wenn p1488 > 0 Vektorregelung Funktionsplan FP_6030_97_54.vsd - 6030 - Drehzahlsollwert, Statik G120 CU230P-2 29.10.2009 V4.3...
  • Seite 520 HLG Sollw am Eing [1/min] PcCtrl aktiv r0807 r1119 r1084 r1087 n_soll über PC n_reg n_soll 1 n_reg n_soll stat p1155 [C] r1444 r1087 n_reg n_soll 2 p1160 [C] Vektorregelung Funktionsplan FP_6031_97_51.vsd - 6031 - Vorsteuersymmetrierung, Beschleunigungsmodell G120 CU230P-2 29.10.2009 V4.3...
  • Seite 521 1 = Geberlose Vektorregelung I-Anteil einfrieren ZSW n_reg [6490.7] r1407 1 = Momentengrenze erreicht <1> Bei p1472 = 0.0 s oder 100.0 s wird der I-Anteil r1407 [2522.7] abgeschaltet (Nachstellzeit = unendlich). Vektorregelung Funktionsplan FP_6040_97_01.vsd - 6040 - Drehzahlregler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 522 Tn n oben 0.0 ... 200000.0 [%] p1463 [D] (100.0) Tn_n_adapt Zum Drehzahlregler [6040.4] Tn_n_basic [6040.8] <1> Liegt der untere Eckpunkt über dem oberen, dreht sich die Kp-Adaption ebenfalls um. Vektorregelung Funktionsplan FP_6050_97_51.vsd - 6050 - Kp_n-/Tn_n-Adaption G120 CU230P-2 29.10.2009 V4.3...
  • Seite 523 (r0056.4 = 1). wird über die Einstellung in p1500 automatisch hergestellt. <4> M_soll gesamt wird durch den Eingriff des Drehzahlbegrenzungsreglers <2> Keine Vorsteuerung wenn Vdc-Regler aktiv [6220.8]. zusätzlich beeinflusst. Vektorregelung Funktionsplan FP_6060_97_51.vsd - 6060 - Momentensollwert G120 CU230P-2 29.10.2009 V4.3...
  • Seite 524 <1> p1240 0: Vdc-Regler sperren 1: Vdc_max-Regler freigeben Vdc_min Dyn_faktor 2: Vdc_min-Regler freigeben (kinetische Pufferung) 1 ... 10000 [%] 3: Vdc_min-Regler und Vdc_max-Regler freigeben p1247 [D] (300) Vektorregelung Funktionsplan FP_6220_97_51.vsd - 6220 - Vdc_max-Regler und Vdc_min-Regler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 525 1 = Freie Tn-Adaption aktiv [6050.6] Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert 1 = Momentenvorsteuerung immer aktiv [6060.4] 0 = Momentenvorsteuerung bei n_reg Freigabe 1 = Geberlose Vektorregelung Drehzahlvorsteuerung aktiv [6030.5] Vektorregelung Funktionsplan FP_6490_97_51.vsd - 6490 - Drehzahlregelung Konfiguration G120 CU230P-2 29.10.2009 V4.3...
  • Seite 526 1 = Flusssollwert Differenzierung aktiv [6723.7] 1 = Flussaufbau-Steuerung aktiv [6723.6] Reserviert Reserviert Reserviert 1 = Schnellmagnetisierung [6722.5] Reserviert 3 08 Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Vektorregelung Funktionsplan FP_6491_97_51.vsd - 6491 - Flussregelung Konfiguration G120 CU230P-2 29.10.2009 V4.3...
  • Seite 527 [D] (100.0) <1> Gefahr: Negative Werte an <1> stellen ein Mindestmoment für die andere Momentenrichtung dar und können zum "Durchgehen" des Motors führen. <2> positive Werte an <2> Vektorregelung Funktionsplan FP_6630_97_51.vsd - 6630 - Obere/Untere Momentengrenze G120 CU230P-2 29.10.2009 V4.3...
  • Seite 528 Isq_min [Aeff] p1531 [D] (-0.01) r1537 P_max mot [6710.1] 0.00 ... 100000.00 [kW] p1530 [D] (0.00) <1> <1> Eingriff Vdc-Regler. <2> Eingriff bei Überschreiten der Drehzahlgrenze + 2 % n_Nenn. Vektorregelung Funktionsplan FP_6640_97_51.vsd - 6640 - Strom-/Leistungs-/Momentengrenzen G120 CU230P-2 29.10.2009 V4.3...
  • Seite 529 [6640.8] M_soll gesamt [Nm] Iq_soll [Aeff] Interpolator und Glättung für r0077 r0079 Spannungsgrenzen [6714.1] [6060.8] Isq_s T_glatt FS [6721.1] 0.1 ... 50.0 [ms] [6730.1] p1654 [D] (4.8) [6732.1] Vektorregelung Funktionsplan FP_6710_97_51.vsd - 6710 - Stromsollwertfilter G120 CU230P-2 29.10.2009 V4.3...
  • Seite 530 [6799.1] VD - <2> [6731.4] Iq_ist [Aeff] [6310.1] Phase W <1> [6730.4] r0078 [6799.6] <2> [6731.4] Id_ist [Aeff] r0076 [6799.6] <1> Bei Asynchronmotor <2> Bei Synchronmotor Vektorregelung Funktionsplan FP_6714_97_51.vsd - 6714 - Iq- und Id-Regler G120 CU230P-2 29.10.2009 V4.3...
  • Seite 531 Iabs r1515 M_Zusatz gesamt Drehmomentsetzwert Drehzahlregler [6060.6] [6040.4] r1518 M_Beschleunigung r1539 [6060.4] r1762 Mot Mod Abw Kompo 1 [6731.2] n-Ctrl = 1 PEM: Permanenterregter Synchronmotor Vektorregelung Funktionsplan FP_6721_97_51.vsd - 6721 - Id-Sollwert (PEM, p0300 = 2xx) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 532 0.0 ... 200.0 [%] p1611 [D] (0.0) – Flusssollwert M_soll vor M_Zus [Nm] Id_soll Berechnung Berechnung [6060.5] r1508 Mot I_mag_nenn akt [Aeff] r0331 [D] ASM: Asynchronmotor Vektorregelung Funktionsplan FP_6722_97_54.vsd - 6722 - Feldschwächkennlinie, Id-Sollwert (ASM, p0300 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 533 Id_soll stationär [Aeff] [6714.1] Id_sollw gesamt [Aeff] r1623 r1624 Flusssollw glatt [%] r1583 [6722.8] [6714.1] Sättigungskennlinie p0362 ... p0369 Id-Stromgrenze [6722.8] ASM: Asynchronmotor Vektorregelung Funktionsplan FP_6723_97_51.vsd - 6723 - Feldschwächregler, Flussregler (ASM, p0300 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 534 Flusssollwert ges [%] 100 % r1598 Flusssollw T_glatt I_Ausg max [Aeff] 4 ... 5000 [ms] r0067 p1582 [D] (15) [6640.3] Flusssollw glatt [%] r1583 PEM: Permanenterregter Synchronmotor Vektorregelung Funktionsplan FP_6724_97_51.vsd - 6724 - Feldschwächeregler (PEM, p0300 = 2xx) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 535 + BRP [6714.1] r0094 Modellsteuerung [6722.7] p1750 ... p1759 - BRN MotMod Status [6640.5] Bremsenansteuerung r1751 [6710.2] p1750 p1755 p1756 p1758 p1759 Vektorregelung Funktionsplan FP_6730_97_54.vsd - 6730 - Schnittstelle zum Power Module (ASM, p0300 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 536 Transformat_winkel [°] + BRP Motormodell [6714.1] r0094 r1762, r1778 - BRN Modellsteuerung Bremsenansteuerung U_Phase Istwert r0089 r1751 p1755 p1756 PEM: Permanenterregter Synchronmotor Vektorregelung Funktionsplan FP_6731_97_51.vsd - 6731 - Schnittstelle zum Power Module (PEM, p0300 = 2xx) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 537 U_Ausgang [Veff] <1> [6730.1] r0087 Cos phi ist r0072 [6730.1] Cos phi glatt r0087 <1> [6730.4] r0038 300 ms P_ist [kW] [6731.1] r0082 <1> Bei Asynchronmotor <2> Bei Synchronmotor Vektorregelung Funktionsplan FP_6799_97_51.vsd - 6799 - Anzeigesignale G120 CU230P-2 29.10.2009 V4.3...
  • Seite 538: Freie Funktionsbausteine

    7260 – LIM (Begrenzer) 2-554 7262 – PT1 (Glättungsglied) 2-555 7264 – INT (Integrator), DIF (Differenzierglied) 2-556 7270 – LVM (Grenzwertmelder doppelseitig mit Hysterese) 2-557 2-538 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 539 AND 1 Ausgang Q AND 3 Ausgang Q r20035 r20043 AND 1 Abl_folge AND 3 Abl_folge 0 ... 32000 0 ... 32000 p20037 (20) p20045 (40) Logik-Funktionsbausteine Funktionsplan FP_7210_97_51.vsd - 7210 - AND (AND-Funktionsbaustein mit 4 Eingängen) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 540 OR 1 Ausgang Q OR 3 Ausgang Q r20051 r20059 OR 1 Abl_folge OR 3 Abl_folge 0 ... 32000 0 ... 32000 p20053 (70) p20061 (90) Logik-Funktionsbausteine Funktionsplan FP_7212_97_51.vsd - 7212 - OR (OR-Funktionsbaustein mit 4 Eingängen) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 541 XOR 1 Ausgang Q XOR 3 Ausgang Q r20067 r20075 XOR 1 Abl_folge XOR 3 Abl_folge 0 ... 32000 0 ... 32000 p20069 (120) p20077 (140) Logik-Funktionsbausteine Funktionsplan FP_7214_97_51.vsd - 7214 - XOR (XOR-Funktionsbaustein mit 4 Eingängen) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 542 NOT 2 Inv Ausgang p20304 NOT 5 Inv Ausgang r20087 r20305 NOT 2 Abl_folge NOT 5 Abl_folge 0 ... 32000 0 ... 32000 p20089 (180) p20307 (780) Logik-Funktionsbausteine Funktionsplan FP_7216_97_51.vsd - 7216 - NOT (Invertierer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 543 ADD 2 Eingänge p20308 ADD 2 Ausgang Y r20309 SUB 1 Abl_folge 0 ... 32000 p20109 (250) ADD 2 Abl_folge 0 ... 32000 p20311 (800) Rechen-Funktionsbausteine Funktionsplan FP_7220_97_51.vsd - 7220 - ADD (Addierer mit 4 Eingängen), SUB (Subtrahierer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 544 Ganzzahliger Quotient r20115 DIV 0 Divisionsrest r20125 DIV 1 Divisor=0 QF DIV 1 Abl_folge MUL 1 Abl_folge 0 ... 32000 0 ... 32000 p20127 (310) p20117 (280) Rechen-Funktionsbausteine Funktionsplan FP_7222_97_51.vsd - 7222 - MUL (Multiplizierer), DIV (Dividierer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 545 5 ... 9999 p20136 (9999) AVA 1 Ausgang Y AVA 1 Eingang X p20133 r20134 AVA 1 Eing neg SN r20135 AVA 1 Abl_folge 0 ... 32000 p20137 (350) Rechen-Funktionsbausteine Funktionsplan FP_7224_97_51.vsd - 7224 - AVA (Absolutwertbildner) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 546 NCM 1 Ausgang QU p20318 X1 = X2 r20320 NCM 1 Ausgang QE X1 < X2 < r20321 NCM 1 Ausgang QL NCM 1 Abl_folge 0 ... 32000 p20323 (830) Rechen-Funktionsbausteine Funktionsplan FP_7225_97_51.vsd - 7225 - NCM (Numerischer Vergleicher) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 547 Werden Knickpunkte nicht benötigt (z.B. ab A16/B16), müssen die nachfolgenden X- und Y-Koordinatenwerte (A16/ B16 bis A19/B19) mit den gleichen Werten wie A15 bzw. B15 belegt werden. Rechen-Funktionsbausteine Funktionsplan FP_7226_97_51.vsd - 7226 - PLI (Skalierung Polygonzug) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 548 MFP 1 Abl_folge MFP 3 Abl_folge PCL 1 Abl_folge 0 ... 32000 0 ... 32000 0 ... 32000 p20147 (380) p20363 (960) p20157 (410) Zeit-Funktionsbausteine Funktionsplan FP_7230_97_51.vsd - 7230 - MFP (Impulsbildner), PCL (Impulsverkürzer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 549 PDE 1 Ausgang Q p20339 PDE 3 Ausgang Q r20165 r20341 PDE 1 Abl_folge PDE 3 Abl_folge 0 ... 32000 0 ... 32000 p20167 (440) p20343 (900) Zeit-Funktionsbausteine Funktionsplan FP_7232_97_51.vsd - 7232 - PDE (Einschaltverzögerer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 550 PDF 1 Ausgang Q p20349 PDF 3 Ausgang Q r20175 r20351 PDF 1 Abl_folge PDF 3 Abl_folge 0 ... 32000 0 ... 32000 p20177 (470) p20353 (930) Zeit-Funktionsbausteine Funktionsplan FP_7233_97_51.vsd - 7233 - PDF (Ausschaltverzögerer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 551 5 ... 9999 0.00 ... 60000.00 p20186 (9999) p20184 (0.00) PST 1 Eingänge p20183 PST 1 Ausgang Q Eingangsimpuls r20185 Rücksetzeingang PST 1 Abl_folge 0 ... 7999 p20187 (500) Zeit-Funktionsbausteine Funktionsplan FP_7234_97_51.vsd - 7234 - PST (Impulsverlängerer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 552 RSR 2 Inv Ausg QN DFR 2 Inv Ausg QN Rücksetzen r20326 r20331 RSR 2 Abl_folge DFR 2 Abl_folge 0 ... 7999 0 ... 32000 p20328 (850) p20333 (870) Speicher-Funktionsbausteine Funktionsplan FP_7240_97_51.vsd - 7240 - RSR (RS-Flip-Flop), DFR (D-Flip-Flop) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 553 BSW 1 Eingänge NSW 1 Eingänge p20213 p20223 BSW 1 Ausgang Q NSW 1 Ausgang Y r20215 r20225 BSW 1 Sch_stellung NSW 1 Sch_stellung p20214 p20224 Schalter-Funktionsbausteine Funktionsplan FP_7250_97_51.vsd - 7250 - BSW (Binär-Umschalter), NSW (Numerischer-Umschalter) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 554 LIM 1 Ausgang Y p20237 (0.0000) r20239 LIM 1 QL LIM 1 Unt Grenz LL r20241 -340.28235E36 ... 340.28235E36 p20238 (0.0000) LIM 1 Abl_folge 0 ... 32000 p20243 (650) Regelungs-Funktionsbausteine Funktionsplan FP_7260_97_51.vsd - 7260 - LIM (Begrenzer) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 555 PT1 1 Eingänge p20244 PT1 0 Ausgang Y p20250 PT1 1 Ausgang Y Eingang Eingang r20247 r20253 Setzwert Setzwert PT1 0 Setzw übern PT1 1 Setzw übern p20245 p20251 Regelungs-Funktionsbausteine Funktionsplan FP_7262_97_51.vsd - 7262 - PT1 (Glättungsglied) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 556 DIF 0 Abl_gruppe DIF 0 Abl_folge 5 ... 9999 0 ... 32000 p20287 (9999) p20288 (750) Differenzieralgorithmus: Y(n) = (X(n) - X(n-1)) * (TD / T_Abtast) Regelungs-Funktionsbausteine Funktionsplan FP_7264_97_51.vsd - 7264 - INT (Integrator), DIF (Differenzierglied) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 557 LVM 0 X innerh QM LVM 1 X innerh QM p20266 p20275 r20271 r20280 LVM 0 X unterh QL LVM 1 X unterh QL r20272 r20281 Komplexe Funktionsbausteine Funktionsplan FP_7270_97_51.vsd - 7270 - LVM (Grenzwertmelder doppelseitig mit Hysterese) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 558: Technologiefunktionen

    7970 – Freie Technologieregler 0, 1, 2 2-560 7972 – Mehrzonenregelung 2-561 7973 – Notlaufbetrieb 2-562 7975 – Bypass 2-563 7976 – Staging 2-564 7978 – Hibernation 2-565 2-558 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 559 Der Bremsstrom der Gleichstrombremse wird bei der automatischen Berechnung (p0340 = 1) bestimmt. <2> Die Entmagnetisierungszeit wird bei der automatischen Berechnung (p0340 = 1, 3) bestimmt. Technologiefunktionen Funktionsplan FP_7017_97_54.vsd - 7017 - Gleichstrombremse (p0300 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 560 <1> Der P-, I- und D-Anteil ist jeweils durch Eingabe einer Null abschaltbar. Freier Technologieregler 2 : Nummernbereich der Parameter: 11200 bis 11299 <2> Freier Technologieregler 1: F07437, Freier Technologieregler 2: F07438 Technologiefunktionen Funktionsplan FP_7970_97_01.vsd - 7970 - Freie Technologieregler 0, 1, 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 561 CU AI Wert in % [%] p31026[0] r0755 Zone_reg Istw Ein CU AI Wert in % [%] p31026[1] Zone_reg Istw Aus [%] r0755 r31027 Technologieregler p2264 [7958.1] Zone_reg Istw Ein p31026[2] Technologiefunktionen Funktionsplan FP_7972_97_01.vsd - 7972 - Mehrzonenregelung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 562 ESM Zustandswort r2349 r3889 r2349.9 r3889 F03505 durch Drahtbruch in Signalquelle von p2264 [9568.8] ESM Zustandswort r3889 r3889 Aktivierung des Notlaufbetriebs über p3880 <1> <2> LBSW = Letzter bekannter Sollwert Technologiefunktionen Funktionsplan FP_7973_97_01.vsd - 7973 - Notlaufbetrieb G120 CU230P-2 29.10.2009 V4.3...
  • Seite 563 0 ... 5000 [ms] Schalter p1274 (1000) Relaisausgänge (Digitale Ausgänge (DO)) "Störung aktiv" z.B. r0052.3 p1264 p1263 n_max + 2n_Schlupf n_Fangen f_Netz n_soll, Umrichter n_Motor r1261.0 r1261.1 p1262 p1262 Technologiefunktionen Funktionsplan FP_7975_97_01.vsd - 7975 - Bypass G120 CU230P-2 29.10.2009 V4.3...
  • Seite 564 Bedingung für Bedingung für = p1080 n_ist n_ist = p1082 Staging: Destaging: 2378 1080 2378 p2376 < p2373 p2376 > p2373 1120 1121 1082 > p2375 > p2374 Technologiefunktionen Funktionsplan FP_7976_97_01.vsd - 7976 - Staging G120 CU230P-2 29.10.2009 V4.3...
  • Seite 565 Hibernation Wiederanlaufdrehzahl = p1080+p2390+p2393 r2399 r2399 <5> Hibernation Startdrehzahl = p1080 + p2390 <5> Hibernation Startdrehzahl = p1080 + p2390 Hibernation Boostzeitraum p2394 = 0 --> kein Boost <6> Technologiefunktionen Funktionsplan FP_7978_97_01.vsd - 7978 - Hibernation G120 CU230P-2 29.10.2009 V4.3...
  • Seite 566: Technologieregler

    7950 – Festwerte, Binärauswahl (p2216 = 2) 2-567 7951 – Festwerte, Direktauswahl (p2216 = 1) 2-568 7954 – Motorpotenziometer 2-569 7958 – Regelung 2-570 2-566 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 567 -200.00 ... 200.00 [%] 1 1 1 0 p2214 [D] (140.00) Tec_reg Festw 15 -200.00 ... 200.00 [%] 1 1 1 1 p2215 [D] (150.00) Technologieregler Funktionsplan FP_7950_97_51.vsd - 7950 - Festwerte, Binärauswahl (p2216 = 2) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 568 0 1 0 0 p2203 [D] (30.00) Tec_reg Festw wirk [%] Tec_reg Festw 4 -200.00 ... 200.00 [%] 1 0 0 0 r2224 p2204 [D] (40.00) Technologieregler Funktionsplan FP_7951_97_51.vsd - 7951 - Festwerte, Direktauswahl (p2216 = 1) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 569 Tec_reg Mop Sp [%] r2231 <1> Bei p2230.0 = 0 wird dieser Sollwert nach EIN vorgegeben. Bei Anfangsverrundung aktiv (p2230.2 = 1) wird die eingestellte Hoch- und Rücklaufzeit entsprechend überschritten. <2> Technologieregler Funktionsplan FP_7954_97_51.vsd - 7954 - Motorpotenziometer G120 CU230P-2 29.10.2009 V4.3...
  • Seite 570 <7> Umschaltung nur möglich, wenn p2251 = 0 (Technologieregler als Drehzahl-Hauptsollwert). 0.00 ... 100.00 [s] r2349 p2293 (1.00) <8> p2251 = 0: I-Anteil wird angehalten, wenn r2294 unterhalb der Minimaldrehzahl oder innerhalb eines Ausblendbandes liegt. Technologieregler Funktionsplan FP_7958_97_01.vsd - 7958 - Regelung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 571: Signale Und Überwachungsfunktionen

    8016 – Thermische Überwachung Motor 2-577 8017 – Thermisches I2t-Motormodell (PEM, p0300 = 2xx) 2-578 8020 – Überwachungsfunktionen 1 2-579 8021 – Überwachungsfunktionen 2 2-580 2-571 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 572 0.00 ... 300.00 [1/min] p2140 [D] (90.00) ZSW Überwach 1 r2197 r2197 [2534.3] |n_ist| > Drehzahlschwellwert 2 <1> n_Hysterese 2 0.00 ... 300.00 [1/min] p2140 [D] (90.00) <1> Berechnet Signale und Überwachungsfunktionen Funktionsplan FP_8010_97_51.vsd - 8010 - Drehzahlmeldungen 1 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 573 HLG aktiv Betriebsfreigabe (r0899.2) (Q=1) r2199 Priority oder AUS1 p2148 [C] [2537.3] RESET oder AUS3 1 RESET Hoch-/Rücklauf beendet (Q=0) oder drehende Messungen 2 SET Signale und Überwachungsfunktionen Funktionsplan FP_8011_97_51.vsd - 8011 - Drehzahlmeldungen 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 574 M_max oben wirk [Nm] r1538 2 % von p2194 [6640.8] M_max unten wirk [Nm] M_ausnutzung glatt [%] r0033 r1539 100 ms [6640.8] M_ausnutzung [%] r0081 Aktuelle Momentengrenze [3080.4] Signale und Überwachungsfunktionen Funktionsplan FP_8012_97_54.vsd - 8012 - Drehmomentmeldungen, Motor blockiert/gekippt G120 CU230P-2 29.10.2009 V4.3...
  • Seite 575 F07936 p3232 [C] r2198 Antrieb: Lastausfall 1,2,3 [2536.3] <1> Die Reaktion dieser Störungen ist einstellbar. <2> Fehlerauswertung nur bei p2181 > 0 und p2193 > 0. Signale und Überwachungsfunktionen Funktionsplan FP_8013_97_51.vsd - 8013 - Lastüberwachung G120 CU230P-2 29.10.2009 V4.3...
  • Seite 576 LT I_Bemes [Aeff] r2135 r0207[0..4] [2548.2] Überlastreaktion LT I2t Warnschw 10.0 ... 100.0 [%] p0294 (95.0) LT Überlastreakt 0 ... 3 p0290 (2) A07805 "Leistungsteil-Überlast" Signale und Überwachungsfunktionen Funktionsplan FP_8014_97_51.vsd - 8014 - Thermische Überwachung Leistungsteil G120 CU230P-2 29.10.2009 V4.3...
  • Seite 577 2 : Warnung und Störung, keine Reduzierung von I_max <5> Die dazugehörige Nennansprechtemperatur NAT in °C ergibt sich aus der Wahl des Temperatursensors durch den Motorenhersteller. Signale und Überwachungsfunktionen Funktionsplan FP_8016_97_51.vsd - 8016 - Thermische Überwachung Motor G120 CU230P-2 29.10.2009 V4.3...
  • Seite 578 <1> Mot_temp [°C] [8016.5] r0035 <2> A07012 "I²t-Motormodell Übertemperatur" <1> Nur bei vorhandenem Temperatursensor (p0601 = 2). <2> Wenn <1> nicht zutrifft. Signale und Überwachungsfunktionen Funktionsplan FP_8017_97_51.vsd - 8017 - Thermisches I²t-Motormodell (PEM, p0300 = 2xx) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 579 I_ist < p2170 p2179 t_ver keine Last p2180 ZSW Überwach 1 r2197 Impulsfreigabe r2197 U_Ausgang [Veff] Ausg. Last vorh. r0072 [6730.4] A07929 [6731.4] [6732.4] Antrieb: Kein Motor erkannt Signale und Überwachungsfunktionen Funktionsplan FP_8020_97_51.vsd - 8020 - Überwachungsfunktionen 1 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 580 Beschl Hoch-/Rücklauf beendet Verz n > n_max p2152 ZSW Überwach 1 ZSW Überwach 1 r2197 r2197 r2197 r2197 [8010.8] |n_ist| > n_max |n_ist| > n_max verz Signale und Überwachungsfunktionen Funktionsplan FP_8021_97_51.vsd - 8021 - Überwachungsfunktionen 2 G120 CU230P-2 29.10.2009 V4.3...
  • Seite 581: Störungen Und Warnungen

    Störungen und Warnungen 2.14 Störungen und Warnungen Funktionspläne 8060 – Störpuffer 2-582 8065 – Warnpuffer 2-583 8070 – Stör-/Warntriggerwort (r2129) 2-584 8075 – Stör-/Warnkonfiguration 2-585 2-581 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 582 ZSW Stör/Warn 1 <1> Diese Störung wird beim Auftreten von "neueren" Störungen überschrieben. r2139 <2> Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). [2548.2] r2139 Störungen und Warnungen Funktionsplan FP_8060_97_51.vsd - 8060 - Störpuffer G120 CU230P-2 29.10.2009 V4.3...
  • Seite 583 POWER ON [2548.2] Zähler 16 Bit freilaufend Summe Puffer geä r2120 RESET Störpufferänderung [8060.8] <1> Die Pufferparameter werden zyklisch im Hintergrund aktualisiert (siehe Zustandssignal in r2139). POWER ON Störungen und Warnungen Funktionsplan FP_8065_97_51.vsd - 8065 - Warnpuffer G120 CU230P-2 29.10.2009 V4.3...
  • Seite 584 (z. B als Triggerbedingung für Traceaufzeichnungen) 0. Stör-/Warncode r2129 r2129.0 1. Meldung steht an r2129.1 1. Stör-/Warncode 15. Meldung steht an [15] 15. Stör-/Warncode r2129.15 Einstellung Stör-/Warntrigger Störungen und Warnungen Funktionsplan FP_8070_97_51.vsd - 8070 - Stör-/Warntriggerwort (r2129) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 585 In der Werkseinstellung sind Störreaktion, Quittiermodus und Meldungstyp für alle Störungen und Warnungen sinnvoll vorbelegt. Eventuelle Änderungen sind nur jeweils in einem individuellen Wertebereich möglich, der von SIEMENS vorgegebenen ist. Bei Änderung des Meldungstyps "wandert" die Zusatzinformation vom Störwert r0949 zum Warnwert r2124 bzw. umgekehrt.
  • Seite 586: Datensätze

    Funktionspläne Datensätze 2.15 Datensätze Funktionspläne 8560 – Befehlsdatensätze (Command Data Set, CDS) 2-587 8565 – Antriebsdatensätze (Drive Data Set, DDS) 2-588 2-586 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 587 Wahl CDS Bit 1 p0811 CDS3 CDS2 CDS wirksam CDS1 r0050 r0050 CDS0 r0050.1 Hinweis Datensätze können nur angelegt und gelöscht werden, wenn p0010 = 15 gesetzt ist. Datensätze Funktionsplan FP_8560_97_51.vsd - 8560 - Befehlsdatensätze (Command Data Sets, CDS) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 588 = 15 gesetzt ist. <1> Eine BICO-Verschaltung auf einen Parameter, der zu einem Antriebsdatensatz gehört, wirkt immer auf den wirksamen Datensatz. Datensätze Funktionsplan FP_8565_97_51.vsd - 8565 - Antriebsdatensätze (Drive Data Sets, DDS) G120 CU230P-2 29.10.2009 V4.3...
  • Seite 589: Störungen Und Warnungen

    Störungen und Warnungen Inhalt Übersicht zu den Störungen und Warnungen 3-590 Liste der Störungen und Warnungen 3-594 3-589 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 590: Übersicht Zu Den Störungen Und Warnungen

    Der Zeitstempel für die Störungen und Warnungen wird aus den Parametern p8400 und p8401 ausgelesen. Dieses gilt für die Parameter r0948, r2109, r2123, r2125, r2130, r2136, r2145, r2146. 3-590 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 591: Unterschiede Zwischen Störungen Und Warnungen

     Die Warnung wird im Warnpuffer eingetragen. Wie werden Warnungen beseitigt?  Warnungen sind selbstquittierend. Wenn die Ursache nicht mehr vorhanden ist, setzen sie sich eigenständig zurück. 3-591 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 592: Störreaktionen

     Beim Auftreten einer Störung mit dieser Störreaktion IASC/ DCBREMSE wird eine Gleichstrombremsung ausgelöst.  Die Gleichstrombremse muss in Betrieb genommen sein (p1230 bis p1239). 3-592 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 593: Quittierung Von Störungen

     Diese Störungen können auch über POWER ON quittiert werden.  Ist die Ursache der Störung noch nicht behoben, dann wird die Störung nach der Quittierung nicht gelöscht.. 3-593 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 594: Liste Der Störungen Und Warnungen

    Störwert (r0949, hexadezimal interpretieren): Nur für Siemens-interne Fehlerdiagnose. Abhilfe: - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. 3-594 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 595: Quittungsverzug Bei Speicherzugriff

    - Zuluft für die Control Unit prüfen. - Lüfter für die Control Unit prüfen (nur bei CU310). Hinweis: Die Warnung verschwindet automatisch mit Unterschreiten des Grenzwerts. 3-595 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 596 Reaktion: KEINE Quittierung: KEINE Ursache: Mindestens eine zur Firmware gehörende Datei im Verzeichnis /SIEMENS/SINAMICS/ wurde gegenüber dem Aus- lieferungszustand unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): 0: Prüfsumme einer Datei falsch. 1: Datei fehlt.
  • Seite 597 KEINE Quittierung: KEINE Ursache: Auf der Speicherkarte ist eine Datei im Verzeichnis /SIEMENS/SINAMICS/DATA oder /ADDON/SINAMICS/DATA gegenüber der Werksauslieferung unzulässig verändert. In diesem Verzeichnis sind keine Änderungen zugelassen. Warnwert (r2124, dezimal interpretieren): Die erste Ziffer des Warnwertes zeigt das Problem an: 1: Datei existiert nicht.
  • Seite 598 Download durch. Speichern Sie mit der Funktion "RAM nach ROM kopieren" oder mit p0971 = 1. Damit werden die Parameterdateien wieder vollständig in den nichtflüchtigen Speicher geschrieben. Haben Sie die Projektdaten nicht gesichert, ist eine erneute Erstinbetriebnahme notwendig. 3-598 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 599 Download durch. Speichern Sie mit der Funktion "RAM nach ROM kopieren" oder mit p0971 = 1. Damit werden die Parameterdateien wieder vollständig auf den nichtflüchtigen Speicher geschrieben. - Speicherkarte oder Control Unit tauschen. 3-599 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 600: Parameter Sichern Und Power On Erforderlich

    Es wurde ein Parameter geändert, der ein Sichern der Parameter und ein Aus-/Einschalten (POWER ON) der Con- trol Unit erforderlich macht. Abhilfe: - Parameter sichern (p0971). - Aus-/Einschalten der Control Unit durchführen (POWER ON). 3-600 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 601 Antrieb vergleichen). - Zustand des Antriebs verändern (dreht ein Antrieb oder steht eine Meldung an?). - Anstehende weitere Meldungen beachten und deren Ursache beheben. 3-601 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 602 Die Eintragungen im Zwischenspeicher werden in folgenden Fällen in das ROM übertragen und der Zwischenspei- cher gelöscht: - p0971 = 1 - Control Unit aus-/einschalten Siehe auch: p0014 (Zwischenspeicher Modus) 3-602 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 603: Zwischenspeicher: Füllstand 100 % Erreicht

    4: Neue Datei auf der Speicherkarte kann nicht angelegt werden. 5: Neue Datei auf der Speicherkarte kann nicht geschrieben werden. Abhilfe: - Speichern erneut versuchen. - Speicherkarte oder Control Unit tauschen. 3-603 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 604 - POWER ON durchführen. - Control Unit austauschen. Bei Warnwert r2124 >= 256 gilt: - Störspeicher löschen (p0952 = 0). - Control Unit austauschen. 3-604 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 605 Reaktion: KEINE Quittierung: SOFORT Ursache: Während des Ändern der Anzahl der CDS oder beim Kopieren von CDS war die Steuerungshoheit aktiv. Abhilfe: Keine notwendig. 3-605 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 606 - Slave-Redundancy: Bei Betrieb an einem Y-Link ist sicherzustellen, dass in der Slave-Parametrierung "DP-Alarm- Mode = DPV1" eingestellt ist. Siehe auch: p2040 (Feldbus-SS Überwachungszeit), p2047 (PROFIBUS Zusätzliche Überwachungszeit) 3-606 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 607: Profibus: Unterbrechung Zyklische Verbindung

    - POWER ON bei allen Komponenten durchführen (Aus-/Einschalten). - Firmware auf neuere Version hochrüsten. - Hotline kontaktieren. - Control Unit austauschen. Hinweis: OA: Open Architecture 3-607 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 608 Höhe des eingeprägten Stroms überprüfen, eventuell ist das eingespeiste Signal zu klein. Der vom Analogeingang gemessene Eingangsstrom kann in r0752[x] ausgelesen werden. A03520 (F, N) CU: Fehler Temperatursensor Reaktion: KEINE Quittierung: KEINE 3-608 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 609: Tm: Modul Nicht Bereit

    - Sind die Lastbedingungen und das Lastspiel entsprechend ausgelegt? - Ist die Kühlung ausgefallen? - Pulsfrequenz zu hoch? Siehe auch: r0037 (Leistungsteil Temperaturen), p0290 (Leistungsteil Überlastreaktion) 3-609 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 610: Leistungsteil: Übertemperatur Zuluft

    Der Fehler kann nur bei ausgeschaltetem Antrieb quittiert werden. Siehe auch: p0210 (Geräte-Anschlussspannung) Abhilfe: - Parametrierte Anschlussspannung prüfen und gegebenenfalls ändern (p0210). - Netzspannung kontrollieren. Siehe auch: p0210 (Geräte-Anschlussspannung) 3-610 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 611: Antrieb: Motor Übertemperatur

    - Gemessener Widerstand zu klein (PTC: R < 20 Ohm, KTY: R < 50 Ohm). Abhilfe: - Sensor auf korrekten Anschluss überprüfen. - Parametrierung überprüfen (p0601). Siehe auch: r0035 (Motortemperatur), p0601 (Motortemperatursensor Sensortyp), p0607 (Temperatursensorfehler Zeitstufe) 3-611 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 612: Antrieb: Motortemperatursensor Störung

    Parameter ändern, der im Störwert (r0949) angezeigt wird (z. B. p0640 = Stromgrenze > 0). Siehe auch: p0311, p0341, p0344, p0350, p0354, p0356, p0358, p0360, p0640, p1082 3-612 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 613: Makro: Ausführung Nicht Möglich

    Die im Macro eingestellte Warte-Bedingung wurde in einer bestimmten Anzahl von Versuchen nicht erfüllt. Störwert (r0949, dezimal interpretieren): Parameternummer, für den die Bedingung gesetzt wurde. Abhilfe: Die Bedingung für die WaitUntil-Schleife überprüfen und richtigstellen. 3-613 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 614: Antrieb: Steuerungshoheit On/Off1 Befehl Steht An

    Siehe auch: p1260 (Bypass Konfiguration), r1261 (Bypass Steuer-/Zustandswort), p1266 (Bypass Steuerbefehl), p1267 (Bypass Umschaltquelle Konfiguration), p1269 (Bypass Schalter Rückmeldung), p1274 (Bypass Schalter Überwachungszeit) Abhilfe: - Übertragung der Rückmeldesignale prüfen. - Schalter prüfen. 3-614 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 615 Abhilfe: - Die Wiedereinschaltautomatik (WEA) gegebenenfalls sperren (p1210 = 0). - Durch Wegnahme des Einschaltbefehls (BI: p0840) den Wiedereinschaltvorgang gegebenenfalls direkt abbrechen. 3-615 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 616 - Motor ist permanent im generatorischen Betrieb bedingt durch eine antreibende Last. Abhilfe: - Überprüfen, ob die Eingangsspannung innerhalb des zulässigen Bereiches liegt. - Überprüfen, ob Lastspiel und Lastgrenzen innerhalb der zulässigen Grenzen liegen. 3-616 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 617 - Motor anschließen oder Motorschütz überprüfen. - Motorparametrierung und Anschlussart (Stern / Dreieck) prüfen. - Zwischenkreisspannung überprüfen (r0070). - Leistungsteil überprüfen. - Funktion "Fangen" aktivieren (p1200). 3-617 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 618 - Technologieregler freigeben (p2200) - Technologieregler Modus p2251 = 0 setzen (Hauptsollwert) Warnwert = 2: - p2381, p2382 vergrößern oder setzt p2380 auf Null. 3-618 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 619 Siehe auch: p0180 (Antriebsdatensätze (DDS) Anzahl), p0820 (Antriebsdatensatz-Anwahl DDS Bit 0), p0821 (Antriebsdatensatz-Anwahl DDS Bit 1), r0837 (Antriebsdatensatz DDS angewählt) Abhilfe: - Vorhandenen Antriebsdatensatz anwählen. - Zusätzliche Antriebsdatensätze anlegen. 3-619 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 620 Es erfolgt die in p0290 parametrierte Reaktion. Siehe auch: p0290 (Leistungsteil Überlastreaktion) Abhilfe: - Dauerlast verringern. - Lastspiel anpassen. - Zuordnung der Nennströme von Motor und Leistungsteil überprüfen. 3-620 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 621 SOFORT (POWER ON) Ursache: Das BICO-Signal für "Externe Störung 1" wurde ausgelöst. Siehe auch: p2106 (Externe Störung 1) Abhilfe: Die Ursachen für diese Störung beseitigen. 3-621 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 622: Externe Störung

    Vorsteuerung des Drehzahlbegrenzungsreglers aktivieren (p1401 Bit 7 = 1). Hysterese für Überdrehzahlmeldung p2162 vergrößern. Dessen Obergrenze ist abhängig von der maximalen Motor- drehzahl p0322 und der Maximaldrehzahl p1082 des Sollwertkanals. 3-622 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 623: Antrieb: Motor Drehzahlabweichung

    Siehe auch: p0604 (Motortemperatur Warnschwelle), p0610 (Motorübertemperatur Reaktion) Abhilfe: - Motorlast überprüfen. - Umgebungstemperatur des Motors überprüfen. - KTY84 überprüfen. - Übertemperaturen des thermischen Modells prüfen (p0626 ... p0628). 3-623 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 624 Das Drehzahlsignal vom externen Geber (siehe p3230) weicht von der Drehzahl (r2169) ab (zu hoch). Abhilfe: Verbindung zwischen Motor und Last prüfen. Parametrierung entsprechend der Last anpassen. 3-624 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 625 AUS1 (AUS2, AUS3, KEINE) Quittierung: SOFORT Ursache: Lastüberwachung: Lastausfall erkannt. Abhilfe: Sensor prüfen. Überwachung ausschalten (p2193). Siehe auch: p2193 (Lastüberwachung Konfiguration), p3232 (Lastüberwachung Ausfallerkennung) 3-625 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 626 Zu Störwert = 12: Kontrollieren, ob Motordaten richtig eingegeben sind. Verfahren deaktivieren (p1909). Zu Störwert = 16: Verfahren deaktivieren (p1909). Zu Störwert = 17: Verfahren wiederholen. 3-626 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 627 Vergrößern des Wertes für p0329. Sättigung nicht hinreichend, Wechsel des Verfahrens (p1980 = 10). Zu Störwert = 20: Vor Durchführen einer Pollageidentifikation eine ruhende Motorwelle sicherstellen. 3-627 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 628: Antrieb: Drehende Messung Aktiviert

    Lastmoments. Eine Variation des Lastmoments während der Messung ist unbedingt zu vermeiden. Hinweis: Die Identifikation der Sättigungskennlinie kann über p1959.1 ausgeschaltet werden. Siehe auch: p1959 (Drehende Messung Konfiguration) 3-628 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 629: Antrieb: Drehzahlregleroptimierung Trägheitsmoment

    - Trägheitsmoment prüfen (p0341, p0342). Nach Änderung: p0340 = 3 berechnen. Hinweis: Die Identifikation des Trägheitsmoments kann über p1959.2 ausgeschaltet werden. Siehe auch: p1959 (Drehende Messung Konfiguration) 3-629 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 630 Bei der Konfiguration der drehenden Messung (p1959) ist keine Funktion ausgewählt. Abhilfe: Mindestens eine Funktion für die automatische Optimierung des Drehzahlreglers auswählen (p1959). Siehe auch: p1959 (Drehende Messung Konfiguration) 3-630 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 631: Antrieb: Motordatenidentifikation Aktiviert

    Datensatz Vektorregelung parametriert ist (p1300 >= 20) und noch keine Motordatenidentifikation durch- geführt wurde (siehe r3925). Abhilfe: - Motordatenidentifikation durchführen (siehe p1900). - Datensatz zurückschalten. - U/f-Steuerung parametrieren (p1300 < 20). 3-631 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 632 Störung quittieren und Betrieb fortsetzen. A08751 CAN: Telegrammverlust Reaktion: KEINE Quittierung: KEINE Ursache: Der CAN-Controller hat eine Empfangsnachricht verloren. Abhilfe: Zykluszeiten der Empfangsnachrichten verringern. 3-632 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 633: Can: Fehlerzähler Für Error Passive Überschritten

    Weniger Objekte oder Objekte mit kleinerem Datentyp mappen. Siehe auch: p8710, p8711, p8712, p8713, p8714, p8715, p8716, p8717, p8730, p8731, p8732, p8733, p8734, p8735, p8736, p8737 3-633 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 634: Can: Pdo Cob-Id Bereits Vorhanden

    - Korrekter Anschluss der Netzkommutierungsdrossel. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. - Netzphasen prüfen. 3-634 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 635 - Pulsfrequenz reduzieren, wenn höher als Nennpulsfrequenz. Achtung: Diese Störung ist erst nach Unterschreiten der Warnschwelle für die Warnung A05000 quittierbar. Siehe auch: p1800 (Pulsfrequenz Sollwert) 3-635 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 636 - Der Rippel der Zwischenkreisspannung überschreitet den zulässigen Grenzwert. Hinweis: Die Ursache kann auch ein Phasenausfall in der Motorzuleitung sein. Abhilfe: - Sicherungen des Hauptstromkreises prüfen. - Motorzuleitungen prüfen. 3-636 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 637 KEINE Quittierung: KEINE Ursache: Die Zwischenkreisspannung ist zu niedrig. Störwert (r0949, dezimal interpretieren): Zwischenkreisspannung in [V]. Abhilfe: Unter Umständen ist die AC-Netzversorgung nicht eingeschaltet. 3-637 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 638: Leistungsteil: Hardware Strombegrenzung Zu Oft Angesprochen

    - Lichtwellenleiter prüfen und gegebenenfalls ersetzen. - Spannungsversorgung der IGBT-Ansteuerbaugruppe prüfen (24 V). - Anschlüsse der Leistungsleitungen überprüfen. - Defekten Halbleiter selektieren und auswechseln. 3-638 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 639 - Pulsfrequenz reduzieren, wenn höher als Nennpulsfrequenz. Achtung: Diese Störung ist erst nach Unterschreiten der Warnschwelle für die Warnung A05001 quittierbar. Siehe auch: r0037 (Leistungsteil Temperaturen) 3-639 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 640: Leistungsteil: Vorladung Zwischenkreis Zeitüberwachung

    - Kapazität des Zwischenkreises prüfen und gegebenenfalls entsprechend der maximal zulässigen Zwischenkreis- kapazität verringern (siehe entsprechendes Gerätehandbuch). Zu 7): - Zwischenkreis auf Erdschluss oder Kurzschluss prüfen. Siehe auch: p0210 (Geräte-Anschlussspannung) 3-640 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 641: Leistungsteil: Hardware Strombegrenzung In Phase U

    - Schaltungsart des Motors (Stern/Dreieck) überprüfen. - Motorlast überprüfen. - Anschlüsse der Leistungsleitungen überprüfen. - Leistungsleitungen auf Kurzschluss oder Erdfehler prüfen. - Länge der Leistungsleitungen überprüfen. 3-641 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 642 - Lüftermatten prüfen. - Prüfen, ob die Umgebungstemperatur im zulässigen Bereich ist. Achtung: Diese Störung ist erst nach Unterschreiten des zulässigen Temperaturgrenzwerts abzüglich 5 K quittierbar. 3-642 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 643 Masse prüfen und gegebenenfalls einrichten (X12.1/2 bzw. X13.1/2). A30049 Leistungsteil: Innenraumlüfter defekt Reaktion: KEINE Quittierung: KEINE Ursache: Der Innenraumlüfter ist ausgefallen. Abhilfe: Den Innenraumlüfter prüfen und gegebenenfalls tauschen. 3-643 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 644: Überbrückungsschütz Zustandsüberwachung

    Betriebsfreigabe der Einspeisung dem Zwischenkreis motorische Wirkleistung entnommen wird. Abhilfe: Um eine schwerwiegende Beschädigung des gesamten Umrichterverbands zu vermeiden, wird dringend der Aus- tausch der beschädigten Einspeisung empfohlen. 3-644 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 645 - Länge der Leistungsleitungen überprüfen. - Leistungsteil tauschen. Beim Parallelschaltgerät (r0108.15 = 1) gilt zusätzlich: - Schwellen der Erdschlussüberwachung prüfen (p0287). - Einstellung der Kreisstromregelung prüfen (p7036, p7037). 3-645 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 646: Leistungsteil: Schalthandlungen Zu Häufig

    Zwischenkreisspannung [1 Bit = 100 mV]. Siehe auch: r0070 (Zwischenkreisspannung Istwert) Abhilfe: - Geräte-Anschlussspannung überprüfen (p0210). - Dimensionierung der Netzdrossel überprüfen. Siehe auch: p0210 (Geräte-Anschlussspannung) 3-646 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 647 SOFORT Ursache: Interne Parameterdaten sind beschädigt. Störwert (r0949, hexadezimal interpretieren): 01: EEPROM-Zugriff fehlerhaft. 02: Anzahl der Blöcke im EEPROM zu groß. Abhilfe: Baugruppe austauschen. 3-647 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 648 - Baugruppenfehler. Abhilfe: Zu Störwert = 80000000 hex: - Firmware auf neuere Version hochrüsten. Zu Störwert = 00000001 hex ... 0000FFFF hex: - Baugruppe austauschen. 3-648 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 649 FBLOCKS: Interne Messung aktiv Reaktion: KEINE Quittierung: KEINE Ursache: Es wurde eine Siemens-interne Messung aktiviert. Abhilfe: POWER ON bei der betroffenen Control Unit durchführen (Aus-/Einschalten). 3-649 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 650 Störungen und Warnungen Liste der Störungen und Warnungen 3-650 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 651: Anhang

    Anhang Inhalt ASCII-Tabelle (auszugsweise) A-652 Motorcodeliste A-652 A-651 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 652: Ascii-Tabelle (Auszugsweise)

    ASCII-Tabelle (auszugsweise) Zeichen Dezimal Hexadezimal Zeichen Dezimal Hexadezimal Leerzeichen Motorcodeliste Tabelle A-2 Motorcode für Synchronmotoren Bestellnummer Motortyp (p0300) Motorcode (p0301) 1LE400x-1ABxx-xxxx 20401 1LE400x-1BBxx-xxxx 20402 A-652 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 653: Abkürzungsverzeichnis

    Befehlsdatensatz (Command Data Set) Konnektoreingang (connector input) Konfigurierungs-Management Befehl (command) Konnektorausgang (connector output) CO/BO Konnektor-Ausgang/Binektor-Ausgang Bezugsleiter (die Klemme ist an NO oder NC angeschlossen) B-653 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 654 Frei belegbarer Funktionsbaustein Feldstromregelung Schnelle Strombegrenzung Festfrequenz Freier Funktionsbaustein Feldorientierte Regelung FREQ Frequenz Baugröße A Baugröße B Baugröße C Baugröße D Baugröße E Baugröße F B-654 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 655 Sichere Drehmomentabschaltung mit Einrastung Motor-Haltebremse Mehrsprachen-Paket Motorpotentiometer Ruhekontakt NEMA National Electrical Manufacturers Association Arbeitskontakt Optische Koppelbaugruppe Stecker für optische Verbindung Operator Panel (Bedienfeld) Betriebsanleitung B-655 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 656 Sicher begrenzte Drehzahl Serielle Verbindung als Option (Serial option link) Sicherer Halt 1 Sichere Drehmomentabschaltung Steuerwort Textanfang Raumvektormodulation (Space vector modulation) Transistor-Transistor-Logik Universelle serielle Schnittstelle Spannung/Frequenz B-656 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 657 Abkürzungsverzeichnis Abkürzung Bedeutung Vektorregelung (Vector control) Variables Drehmoment (Variable torque) Automatischer Wiederanlauf Zustandswort ZUSW Zusatz-Sollwert B-657 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 658 Abkürzungsverzeichnis B-658 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 659 Steuerwort Drehzahlregler, 2-494 Telegramme und Prozessdaten (PZD), 2522 2-469 Zustandswort Drehzahlregler, 2-495 2440 2526 PZD-Empfangssignale Verschaltung, Zustandswort Regelung, 2-496 2-470 2530 Zustandswort Stromregelung, 2-497 C-659 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 660 4 Eingängen), 2-540 Vdc_max-Regler und Vdc_min-Regler 7214 (Vektorregelung), 2-524 XOR (XOR-Funktionsbausteine mit 6300 4 Eingängen), 2-541 U/f-Kennlinie und Spannungsanhebung, 7216 2-515 NOT (Invertierer), 2-542 C-660 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 661: Rsr (Rs-Flip-Flop), Dfr (D-Flip-Flop)

    Regelung, 2-570 Empfangstelegramm Predefined Connec- 7970 tion Set, 2-481 Freie Technologieregler 1, 2, 3, 2-560 9208 7972 Sendetelegramm Freies PDO Mapping, Mehrzonenregelung, 2-561 2-482 C-661 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 662 Freie Funktionsbausteine, 2-538 AUS2, 3-592 Freie Technologieregler 1, 2, 3, 2-560 AUS3, 3-592 Freie Verschaltung über BICO, 2-467 Ausblendbänder, 2-504 Freie Verschaltung Zustandsworte, 2-478 C-662 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 663 Zustandswort Regelung, 2-496 Zustandswort Störungen/Warnungen 1 und 2, 2-502 Zustandswort Stromregelung, 2-497 Zustandswort Überwachungen 1, 2-498 Zustandswort Überwachungen 2, 2-499 Zustandswort Überwachungen 3, 2-500 C-663 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 664 Vektorregelung, U/f-Steuerung, 2-448 Drehzahlfestsollwerte, 2-506 Haupt-/Zusatzsollwert, Sollwert- skalierung, Tippen, 2-508 Hochlaufgeber (einfach), 2-511 Hochlaufgeber (erweitert), 2-512 Hochlaufgeber-Auswahl, -Zustandswort, -Nachführung, 2-513 Motorpotenziometer, 2-507 Richtungsbegrenzung und Richtungsumkehr, 2-509 C-664 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 665 Motorpotenziometer, 2-504, 2-569 Gleichstrombremse, 2-559 Normierung (Parameter), 1-11 Herstellerspezifische Telegramme, 2-467 Notlaufbetrieb, 2-562 Hibernation, 2-565 Nummernbereich Hochlaufgeber, 2-504 Störungen, 3-594 Warnungen, 3-594 IASC, 3-592 C-665 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 666 Staging, 2-564 Unterschied zur Störung, 3-591 Steuerworte, 2-467 Werte (Parameter), 1-13 Steuerworte intern, 2-486 STOP2, 3-592 Störpuffer, 2-581 Zustandsworte Aufbau, 2-582 intern, 2-486 Standardtelegramme, 2-467 C-666 © Siemens AG 2009 All Rights Reserved SINAMICS G120 Control Units CU230P-2 Listenhandbuch (LH9), 11/2009...
  • Seite 668 Siemens AG Änderungen vorbehalten Industry Sector © Siemens AG 2009 Postfach 48 48 90026 NÜRNBERG GERMANY www.siemens.com/automation...

Diese Anleitung auch für:

Sinamics g120
