Parameter
Beschaltungsbeispiel
Die folgende Abbildung zeigt ein typisches Anwendungsbeispiel:
Pr. 128 = 20
Pr. 183 = 14
Pr. 191 = 47
Pr. 192 = 16
Pr. 193 = 14
Pr. 194 = 15
Spannungs-
versorgung
Start Rechtslauf
Start Linkslauf
PID-Regelung
Potentiometer
1 kΩ, 1–2 W
(Vorgabe des
Sollwerts)

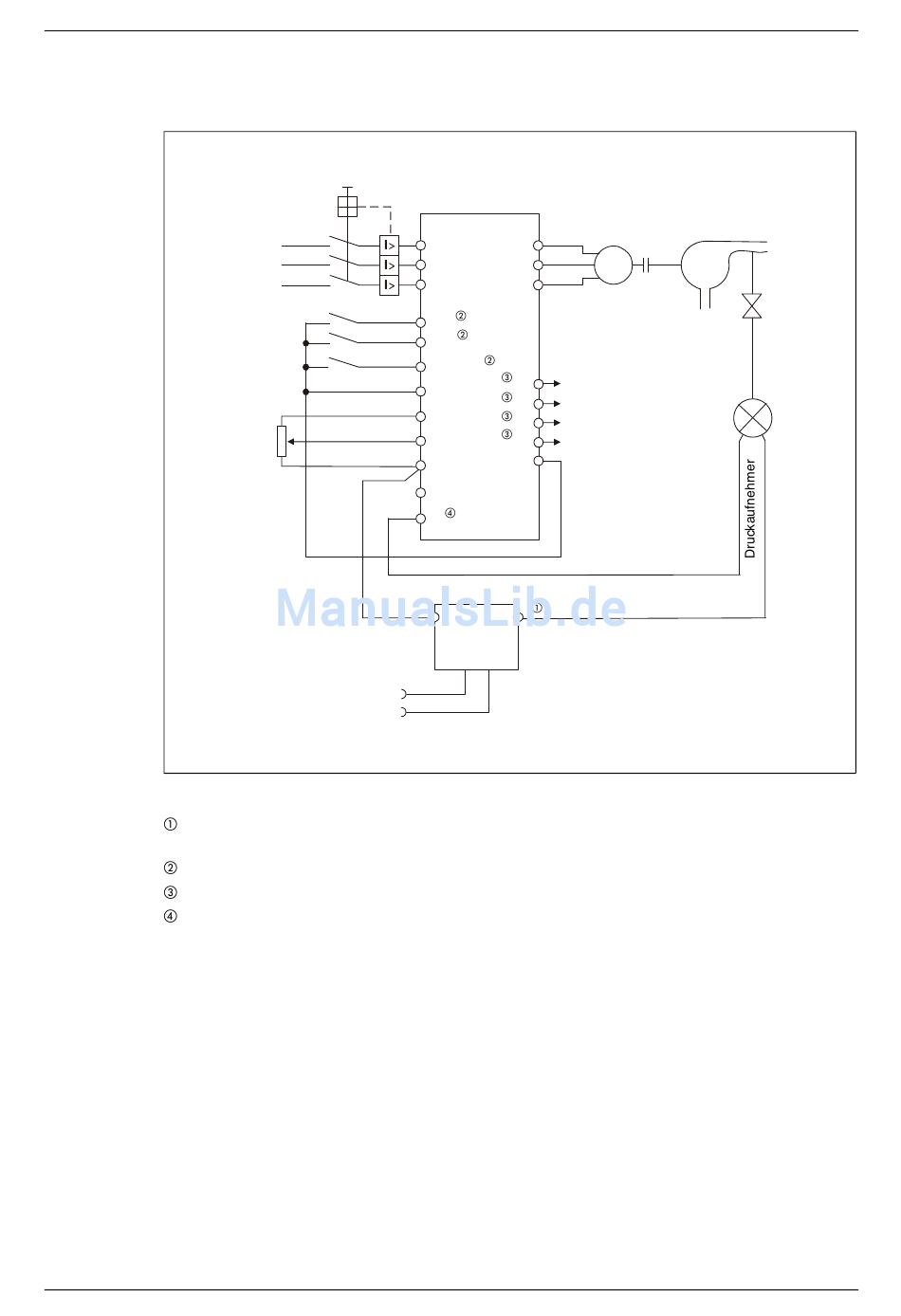

Abb. 6-180: Anschlussbeispiel in positiver Logik
Die Spannungsversorgung muss entsprechend den technischen Daten des verwendeten
Signalgebers gewählt werden.
Die Funktionszuweisung der Eingangsklemmen erfolgt über Parameter 178 bis 189.
Die Funktionszuweisung der Ausgangsklemmen erfolgt über Parameter 190 bis 196.
Das AU-Signal muss nicht eingeschaltet sein.
FR-F700 EC
L1
L2
L3
STF
STR
RT (X14)
PC
10
2
5
1
4
0
1-phasig,
z.B. 230 V, 50 Hz
U
V M
W
PID-Regelung (PID)
SU
Oberer Grenzwert (FUP)
FU
OL Unterer Grenzwert (FDN)
IPF Vor-/Rückwärtslauf (RL)
SE
Spannungsversorgung für
OC-Ausgänge
Istwert 4–20 mA
24V
PID-Regelung
Pumpe
P
2-adriger Typ
+
-
I001328C
