Bedienung
4. Taste ACK ("Quittieren") – Links auf der Sta-
tuszeile liegt die Taste ACK (siehe Bild 3-6): Mit
ihr wird ein aufgetretener Alarm quittiert. Sie er-
scheint nur, wenn ein Alarm anliegt, und blinkt, bis
Sie durch Tastendruck bestätigen. Sofern die ent-
sprechende Funktion installiert und parametriert
ist, setzt sie auch alle Ausgangsrelais zurück. Be-
achten Sie, daß die Taste ACK immer zuoberst
eingeblendet wird und somit andere Bildelemente
wie etwa Menüs überlagern kann. Deshalb kön-
nen Sie jederzeit einen Alarm quittieren, selbst,
wenn Sie gerade im Parametriermodus arbeiten.
4 0.636 VOLTS
A C K
103702 MA

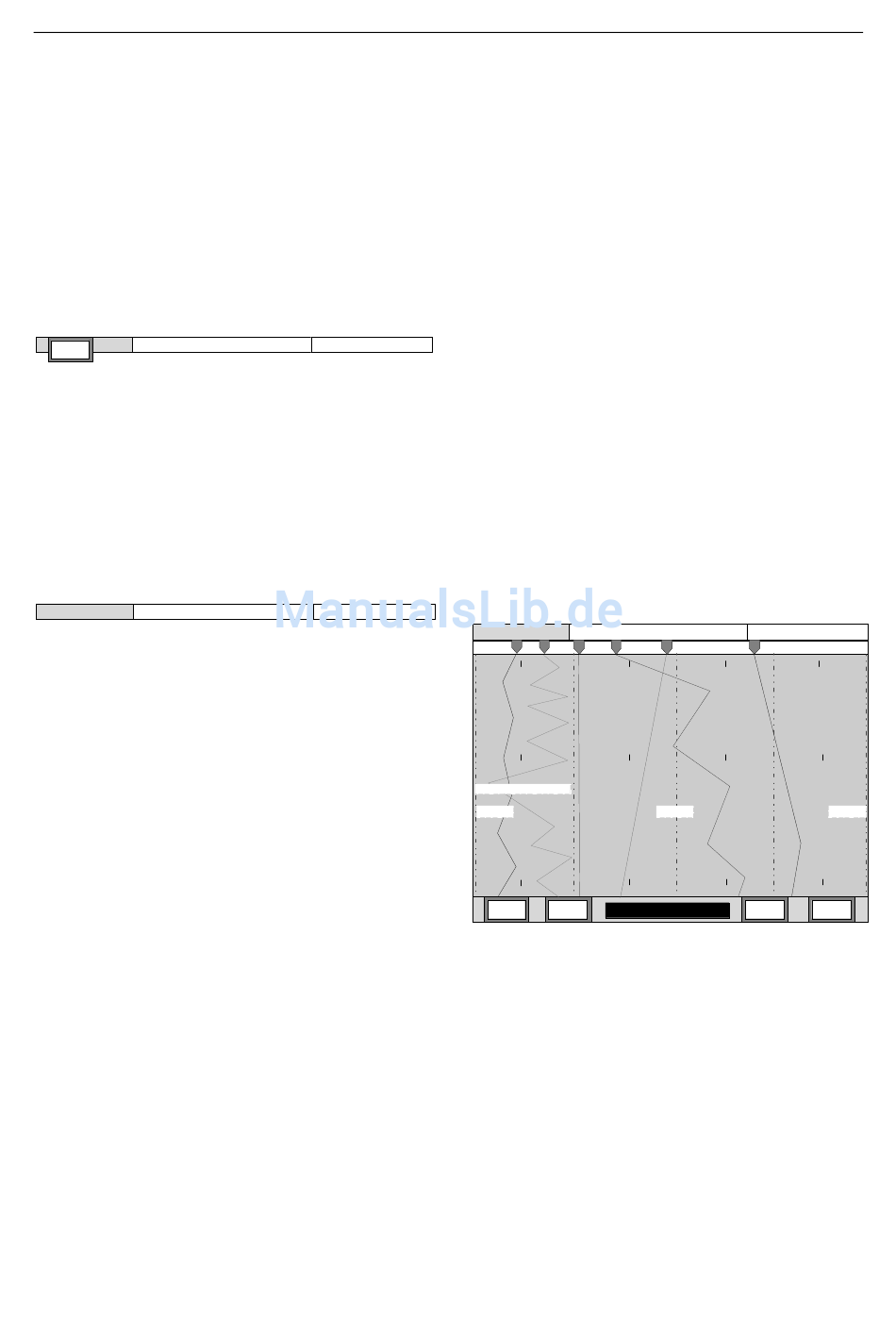

Bild 3-6 Taste ACK
5. Gerätekennung – Die Statuszeile gibt die Ge-
rätekennung aus, die bis zu 20 Zeichen lang sein
kann (siehe Bild 3-7). Im Parametriermenü, Punkt
"Display - Powerup disp - Unit Tag" ("Geräteken-
nung") ist sie festlegbar; sie wird angezeigt wie
dort eingegeben. Näheres hierzu siehe Kapitel 4.
SOUT HPOLE UNIT #6
103703 MA
Bild 3-7 Statuszeile mit Gerätekennung
C. Grafikbereich - Der Grafikbereich kann ein Voll-
bild zeigen oder in mehrere Abschnitte unterteilt
sein, in denen Kombinationen der Hauptansichten
gleichzeitig dargestellt werden. Dazu gehören Kur-
venschriebe, Balkendiagramme, Digitalwerte und
Alarmzustände. In der Tastenleiste können Sie mit
der Taste VIEW die einzelnen Ansichten fortlaufend
auswählen (siehe Bild 3-1).
Eine Bildschirmanzeige kann waagrecht oder senk-
recht ausgerichtet sein; diese Orientierung ist im
Parametriermenü beim Punkt "Chart/Pens – Direc-
tion" einstellbar ("Schrieb/Schreibfedern – Rich-
tung"). Die folgenden Abschnitte und Bilder be-
schreiben die verfügbaren Ansichten. Sie werden
hier nur in vertikaler Ausrichtung vorgestellt.
1. Ansicht "Kurvenschrieb" - In dieser Ansicht
simuliert der Grafikbereich einen Papierschreiber
mit seinen Schreibfedern. Er gibt zu jedem der bis
zu sechs Eingänge die Meßwertkurven aus.
3-6
Der Bildschirm ist in ein waagrechtes und senk-
rechtes Raster unterteilt. Sein Gitterabstand hängt
von den Unterteilungen der Kurvenskale ab; diese
passen sich entsprechend an, wenn mehr als ein
Skalensatz gewählt wurde. In der Vollbildansicht
können Sie die Skalen fortlaufend umschalten, in-
dem Sie die Mitte der jeweiligen Skale (oben in
der Bildschirmmitte) berühren.
Die Endpunkte jeder Skale werden an der Ober-
kante des Schriebs mit dem zugehörigen Wert
beziffert. Die Werte 0.00 und 600 zeigen z. B. an,
daß die Skale am linken Anschlag den Wert 0 und
am rechten den Wert 600 hat.
REC OFF
Auf den Schreibfedern erscheinende Markierun-
gen geben an, welche der aktuellen Skale zuge-
ordnet sind. Wenn Sie also die Meßwerte der
Schreibfedern 1 und 2 interpretieren, benutzen
Sie die Skalenbreite 0 bis 600. Sobald Sie die
Skale wechseln, ändern sich die Markierungen
und zeigen an, welchen Schreibfedern die neue
Einstellung zugeordnet ist. Ferner wird am oberen
Rand des Grafikbereichs die Skaleneinheit aus-
gegeben. Bild 3-8 zeigt ein typisches Beispiel der
Ansicht Kurvenschrieb.
REC OFF
1
1B
G R =2 P O INT
0.0
V IE W
103704M A
Gezeigt wird ein senkrechter Kurvenschrieb.
Wahlweise können Sie auf waagrechte Dar-
stellung umschalten: Drücken Sie hierzu
MENU und PROG, wählen Sie den Me-
nüpunkt "Chart/Pens", und drücken Sie
ENTER. Wählen Sie "Direction" ("Richtung"),
dann "Horizontal" oder "Vertical". Bestätigen
Sie mit ENTER. Weiteres siehe Kapitel 4.
SOUT HPOLE UNIT # 6
4
2
3
5
300.0
B R O W S
04 /16 /9 7
4:5 9: 29
Bild 3-8 Ansicht "Kurvenschrieb"
HINWEIS
Siemens AG C79000-G7374-C211-01
REC OFF
6
600 .0
J O G
ME N U
SIREC D Handbuch
