Digital Inputs (External Switches)
All 3 inputs=
All Event Messages=
Recorder
Record =
Record Speed =
Record Mode =
Pens =
Record Data, Alarms =
File Name
File Name =
3.3 STEUERUNG UND
ANZEIGEN
3.3.1 Allgemeines.
schnitte sollen Sie mit der Bildschirmanzeige und
den Steuerbefehlen vertraut machen, die über die
Tasten des Touchscreens gegeben werden. Der
Schreiber hat einen LCD-Grafikschirm, der zugleich
als Tastenfeld dient: je nach Betriebsart erscheinen
auf dem Bildschirm virtuelle Tasten.
SIEM ENS
S O U T H P O LE U N IT #6
1
2
3
5
A RB EITSBE RE IC H
1 B
G R= 2 P O IN T
0.0
B R O W S
V IE W
0 4 /1 6 /9 7
1036 99MA

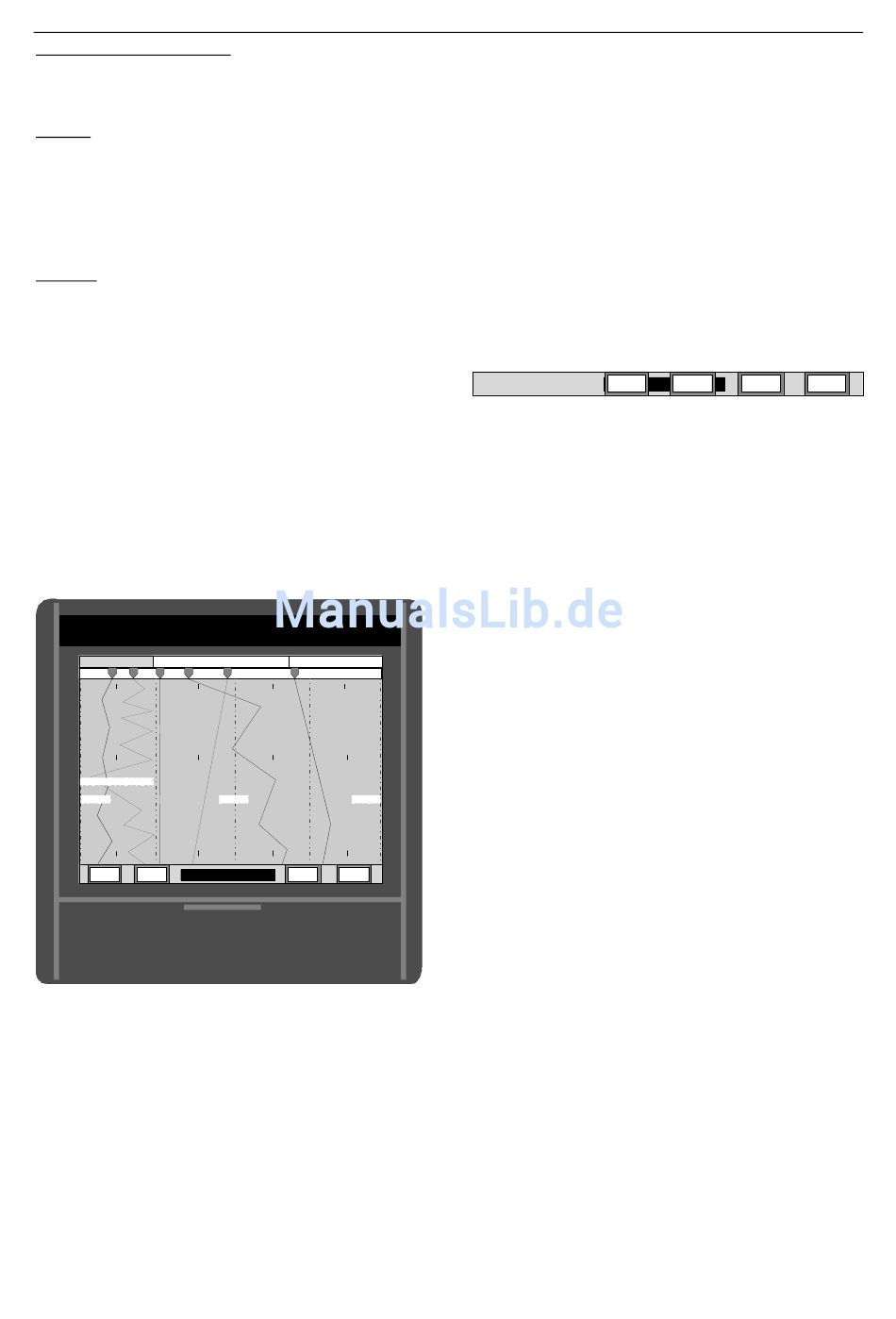

Bild 3-1 Schreiber und Bildschirm
Ein leichtes Berühren des Bildschirmbereichs, in
dem eine Taste abgebildet wird, löst die entspre-
chende Funktion aus. Ist der Lautsprecher einge-
schaltet, reagiert der Schreiber auf einen "Tasten-
druck" auch mit einem kurzen Piepton. Bild 3-1 zeigt
den Standardbildschirm. Steuerbefehle, die über die
Tasten kommen, rufen entweder direkt eine Funkti-
on auf oder geben den Zugriff auf weitere Menüs
und Abfragen frei. Im folgenden wird die Funktion
jeder Taste beschrieben. Um Parallaxfehler zu ver-
Siemens AG C79000-G7374-C211-01
SIREC D Handbuch
Set to Events mode
Set to spaces (cleared)
Off
4 samples/sec.
Fill to end
None
Off
SWRevNo
(Software Revision Number)
Die folgenden Ab-
SIREC D
R E C O FF
4
6
300.0
600.0
J O G
M E N U
4 :5 9 :2 9
meiden und nicht versehentlich einen falschen Bild-
schirmausschnitt zu betätigen, sollten Sie den
Schirm direkt von vorne ansehen. Sie können jeder-
zeit zur Echtzeitanzeige zurückkehren, indem Sie
die Taste EXIT ("Beenden") gedrückt halten, bis sie
die Beschriftung MENU annimmt.
3.3.2 Farbbildschirm.
drei
getrennte
Bereiche
TASTENLEISTE am unteren Bildschirmrand (ein-
schließlich der Zeit- und Datumsanzeige), die
STATUSZEILE am oberen Bildschirmrand und
dazwischen den GRAFIKBEREICH. Jeder Bereich
zeigt unterschiedliche Informationen an. Über die
Tastenleiste können Sie mit der Funktion DISPL
den Standardbildschirm einstellen.
D IS P
0 4/ 16/ 97
1 0 3 7 1 5 M A
Bild 3-2 Tastenleiste
A. Tastenleiste – Im Normalbetrieb, wenn kein
Menü
aufgerufen
ist,
TASTENLEISTE eine beliebige Taste drücken.
Während Sie die Menüs durchlaufen, können weite-
re Tasten eingeblendet werden. Sie erscheinen
immer in der Tastenleiste am unteren Bildschirm-
rand. Die Tasten ENTER ("Eingabe") und EXIT
("Beenden") finden Sie dort stets an der gleichen
Stelle, so daß Sie die Menüs schnell durchlaufen
können.
1. Taste MENU ("Menü") - Die Taste MENU un-
ten rechts auf dem Bildschirm ruft die Tastenleiste
"Menü" auf (Bild 3-2). Mit ihr können Sie zahlrei-
che Funktionen ausführen sowie den Parame-
triermodus aufrufen (weitere Einzelheiten zur Pa-
rametrierung siehe Kapitel 4).
2. Taste VIEW ("Ansicht") – Mit der Taste VIEW
unten links auf dem Bildschirm können Sie die
verschiedenen im Grafikbereich verfügbaren An-
sichten wie Kurvenschrieb, Balkengrafik, Digital-
wertanzeige oder Alarmzustand durchlaufen. Je-
der Tastendruck schaltet fortlaufend zur nächsten
Ansicht um.
3. Taste JOG ("Umschalten") – Mit der Taste
JOG schalten Sie in der Statuszeile zwischen der
Anzeige der verschiedenen Kanäle um.
4. Taste BROWS ("Suchlauf") - Die Taste
BROWS wird nur in Ansichten eingeblendet, in
denen ein Suchlauf möglich ist, also in den Vol-
lansichten des Kurvenschriebs und der Alarmzu-
stände. Die erste Menüleiste in Bild 3-3 ruft die
Suchlauffunktion auf.
Bedienung
Die Anzeige ist in
unterteilt:
die
P R O G
FU NC
E X IT
4: 59 :2 9
können
Sie
auf
der
3-3
