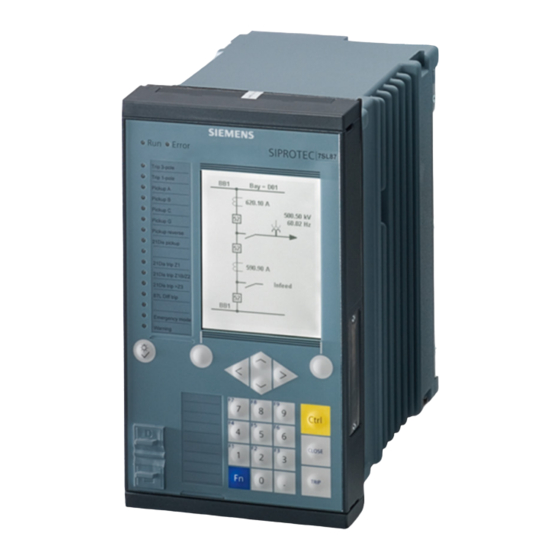

- Seite 1 SIPROTEC 5 ab V7.00 Störschreiber 7KE85 Technische Daten Auszug aus Handbuch C53000-G5000-C018-4, Kapitel 11 Energy Automation...
- Seite 2 Geschäftsbeziehung noch ändern sie diese ab. Alle die Rechte des Eigentümers verletzen kann. Verpflichtungen der Siemens AG gehen aus den entsprechenden vertraglichen Vereinbarungen hervor. Die Siemens AG behält sich das Recht vor, dieses Doku- ment von Zeit zu Zeit zu ändern. Dokumentversion: C53000-G5000-C018-4.02 Ausgabestand: 11.2015...
- Seite 3 Dieses Dokument beschreibt eine einzelne Schutz-, Automatik-, Steuerungs- und Überwachungsfunktion der SIPROTEC 5-Geräte-Funktionen. Das Dokument soll als Teil des Gerätehandbuchs betrachtet werden. Dieses Handbuch beschreibt die Funktionen des Störschreibers 7KE85. Zielgruppe Anlagenprojektierer, Inbetriebsetzer und Personen, die mit der Einstellung, Prüfung und Wartung von Stör- schreibereinrichtungen betraut sind und Betriebspersonal in elektrischen Anlagen und Kraftwerken.
- Seite 4 (Niederspannungsrichtlinie 2006/95/EG – gültig bis 19. April 2016, Nieder- spannungsrichtlinie 2014/35/EU – gültig ab 20. April 2016). Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den Richtlinien in Übereinstimmung mit der Produktnorm EN 60255-26 für die EMV- Richtlinie und der Produktnorm EN 60255-27 für die Niederspannungsrichtlinie...
- Seite 5 Vorwort IND. CONT. EQ. 69CA [ul_listed_c_us, 1, --_--] Weitere Unterstützung Bei Fragen zum System wenden Sie sich an Ihren Siemens-Vertriebspartner. Support Unser Customer Support Center unterstützt Sie rund um die Uhr. Tel: +49 (180) 524-7000 Fax: +49 (180) 524-2471 support.energy@siemens.com...
- Seite 6 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die in den Katalogen und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen und zugelassenen Fremd- geräten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt Folgendes voraus: •...
-
Seite 7: Technische Daten
Technische Daten 11.1 Allgemeine Gerätedaten 11.2 Datums- und Zeitsynchronisation 11.3 Phasor Measurement Unit 11.4 Schreiberfunktionen 11.5 Überwachungsfunktionen 11.6 Betriebsmesswerte und Statistikwerte 11.7 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-4, Ausgabe 11.2015... -
Seite 8: Allgemeine Gerätedaten
Technische Daten 11.1 Allgemeine Gerätedaten 11.1 Allgemeine Gerätedaten Versorgungsspannung 11.1.1 Spannungsversorgung über integrierte Spannungsversorgung Für modulare Geräte enthalten die folgenden Baugruppen eine Spannungsversorgung: PS201 – Spannungsversorgung des Basismoduls und der 1. Gerätezeile PS203 – Spannungsversorgung der 2. Gerätezeile CB202 – Steckmodul-Trägerbaugruppe mit integrierter Stromversorgung, beispielsweise zur Aufnahme von Kommunikationsmodulen Zulässige Spannungs- DC 19 V bis DC 60 V... - Seite 9 Technische Daten 11.1 Allgemeine Gerätedaten Spannungsversorgung über integrierte Spannungsversorgung Steckmodul für Basis- < 5 W < 6 VA < 6 VA modul oder Steckmodul- Trägerbaugruppe (z.B. Kommunikationsmodul) Überbrückungszeit bei Ausfall oder Kurzschluss der Bei U ≥ DC 24 V ≥ 50 ms Hilfsspannung, modulare Geräte Bei U ≥...
- Seite 10 Technische Daten 11.1 Allgemeine Gerätedaten Max. Nenndaten der Ausgangskontakte gemäß UL- DC 24 V, 8 A, General Purpose Zulassung DC 48 V, 0,8 A, General Purpose DC 240 V, 0,1 A, General Purpose AC 240 V, 5 A, General Purpose AC 120 V, 1/3 hp AC 250 V, 1/2 hp B300...
- Seite 11 Technische Daten 11.1 Allgemeine Gerätedaten Leistungsrelais (Zur direkten Ansteuerung motorischer Schalter) Schaltleistung für permanenten und periodischen Betrieb 250 V/4,0 A 1000 W Um Schaden zu vermeiden, muss eine externe Schutzbeschaltung den Motor im Falle eines block- 220 V/4,5 A 1000 W ierten Läufers abschalten.
- Seite 12 Technische Daten 11.1 Allgemeine Gerätedaten Gerätegröße Masse der nicht modularen Geräte 7xx82 Bauform Einbaugerät 3,7 kg Konsole für nicht modulare 1,9 kg Aufbauvariante Abmessungen der Basis- und 1/3-Module Bauform (Maximale Abmessungen) Breite über alles x Höhe über alles x Tiefe (inkl. Stromklemme) Einbaugerät 150 mm x 268 mm x 229 mm...
- Seite 13 Technische Daten 11.1 Allgemeine Gerätedaten Mindestbiegeradien der Verbindungskabel zwischen Vor-Ort-Bedieneinheit und Basismodul LWL-Kabel R = 50 mm Beachten Sie die Länge der Kabelschutztülle, die Sie zusätzlich einberechnen müssen. D-Sub-Kabel R = 50 mm (Mindestbiegeradius) Schutzart nach IEC 60529 Für das Betriebsmittel im Aufbaugehäuse IP50 Für das Betriebsmittel im Einbaugehäuse Front IP51...
-
Seite 14: Einflussgrößen Auf Die Messwerte
Transientes Überansprechen bei Grundschwingungsmessverfahren für ≤ 5 % τ > 100 ms (bei Vollverlagerung) EMV-Störbeeinflussung ≤ 1.5 % SDHC-Speicherkarte 11.1.6 HINWEIS Sie können nur Siemens-SDHC-Speicherkarten verwenden. Kapazität 16 GB Leistungsklasse ≥ Class 10 Temperaturbereich -40 °C bis +85 °C Flash-Typ Abmessungen Breite x Höhe x Tiefe... -
Seite 15: Datums- Und Zeitsynchronisation
Technische Daten 11.2 Datums- und Zeitsynchronisation 11.2 Datums- und Zeitsynchronisation Datumsformat DD.MM.YYYY (Europa) MM/DD/YYYY (USA) YYYY-MM-DD (China) Zeitquelle 1, Zeitquelle 2 kein IRIG B DCF77 SNTP Zeitzone 1, Zeitzone 2 lokal Störungsmeldung nach 0 s bis 3 600 s Zeitzone und Sommerzeit Übernahme der PC-Einstellungen Manuelle Einstellung der Zeitzonen Offset Zeitzone zu GMT... -
Seite 16: Phasor Measurement Unit
Technische Daten 11.3 Phasor Measurement Unit 11.3 Phasor Measurement Unit Genauigkeit Gemäß IEEE Std C37.118.1a-2013 Synchrophasor-Standard IEEE Std C37.118.1-2011 SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-4, Ausgabe 11.2015... -
Seite 17: Schreiberfunktionen
Technische Daten 11.4 Schreiberfunktionen 11.4 Schreiberfunktionen Fast-Scan-Schreiber 11.4.1 Einstellwerte Fast-Scan-Schreiber Einstellbereich Stufung Speichergröße 0,200 GB bis 15,000 GB Stufung 1 Maximale Aufzeichnungszeit 1,0 s bis 90,0 s Stufung 0,1 Vorlaufzeit 0 s bis 3,0 s Stufung 0,1 Nachlaufzeit 1,0 s bis 90,0 s Stufung 0,1 Aufzeichnungszeit Hand-Trigger 1,0 s bis 90,0 s... -
Seite 18: Messwerte Und Binäreingänge
Technische Daten 11.4 Schreiberfunktionen Leistungstrigger Spannungstrigger Stromtrigger 11.4.3 Kontinuierlicher Schreiber Einstellwerte Kontinuierlicher Schreiber Einstellbereich Stufung Speichergröße 0,200 GB bis 14,800 GB Stufung 1 Mittelungszeit 1 s bis 900 s Anzahl der Schreiberinstanzen Kontinuierlicher Schreiber 0 bis 5 Aufzuzeichnende Signale Siehe Anzahl der rangierbaren Messwerte (MV) und Binärspuren (SPS), Seite 394 Trendschreiber 11.4.4... - Seite 19 Technische Daten 11.4 Schreiberfunktionen Rangierbare Messgrößen Messgrößen Frequenz Spannung Strom Leistung PQ 10/12-Zyklen PQ Trend PQ Flicker (nach IEC 61000-4-15, Klasse F3) Messumformergrößen (E/A-Module) Messumformergrößen (Messumformermodul, z.B. ANAI-CA-4EL)) SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-4, Ausgabe 11.2015...
-
Seite 20: Überwachungsfunktionen
Technische Daten 11.5 Überwachungsfunktionen 11.5 Überwachungsfunktionen Spannungssymmetrie-Überwachung 11.5.1 Einstellwerte Schwellwert Freigabe 0,300 V bis 170,000 V Stufung 0,001 V Schwellwert min/max 0,58 bis 0,95 Stufung 0,01 Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Rückfallverhältnis Rückfallverhältnis Überspannung Ca. 0,97 Rückfallverhältnis Unterspannung Ca. -
Seite 21: Drahtbrucherkennung
Technische Daten 11.5 Überwachungsfunktionen 11.5.4 Drahtbrucherkennung Einstellwerte Wert Einstellbereich Stufung Blockierungsbetriebsart Blockierung Automatische Blockierung Keine Blockierung 0,004 I/I bis 5,000 I/I 0,001 Delta-Wert für Autoblock. nenn nenn Stromsymmetrie-Überwachung 11.5.5 Einstellwerte Schwellwert Freigabe = 1 A 0,030 A bis 35,000 A Stufung 0,001 A nenn = 5 A... -
Seite 22: Stromdrehfeld-Überwachung
Technische Daten 11.5 Überwachungsfunktionen 11.5.7 Stromdrehfeld-Überwachung Einstellwerte Auslöseverzögerung 0,00 s bis 100,00 s Stufung 0,01 s Drehfeldrichtung L1 L2 L3 L1 L3 L2 Rückfallverhältnis Rückfallverhältnis Ca. 0,97 Zeiten Auslösedauer Ca. 500 ms Rückfallzeit Ca. 500 ms Analogkanalüberwachung über schnelle Stromsumme 11.5.8 Zeiten Ansprechzeit... -
Seite 23: Betriebsmesswerte Und Statistikwerte
Technische Daten 11.6 Betriebsmesswerte und Statistikwerte 11.6 Betriebsmesswerte und Statistikwerte Spannungen V sekundär < 200 V sekundär Spannungsbereich Sekundäre Nennspannung 100 V bis 125 V Messbereich (0,8 bis 2) · U nenn Frequenzbereich 49 Hz bis 51 Hz bei f = 50 Hz nenn 59 Hz bis 61 Hz bei f... - Seite 24 Technische Daten 11.6 Betriebsmesswerte und Statistikwerte Frequenzbereich 40 Hz bis 60 Hz bei f = 50 Hz nenn (erweitert) 50 Hz bis 70 Hz bei f = 60 Hz nenn Toleranz 0,3 % vom Messwert im o.g. Messbereich Ströme, Empfindliche Erdstromwandler A sekundär <...
- Seite 25 Technische Daten 11.6 Betriebsmesswerte und Statistikwerte Frequenzbereich (erweitert) 40 Hz bis 69 Hz bei f = 50 Hz nenn 50 Hz bis 70 Hz bei f = 60 Hz nenn Toleranz 1,5% vom Messwert im o.g. Messbereich Scheinleistung S Messbereich (0,01 bis 2) ·...
- Seite 26 Technische Daten 11.6 Betriebsmesswerte und Statistikwerte Bereich 0 bis 999999999 Toleranz Keine SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-4, Ausgabe 11.2015...
- Seite 27 Technische Daten 11.7 CFC 11.7 Typische Reaktionszeiten und maximale Tick-Anzahl der CFC-Ablaufebenen: Ablaufebene Zeit (in ms) Max. Ticks CP300 <1 1500 Fast Event Triggered <5 (<10 ms) 12397 Event Triggered <5 (<10 ms) zusammen 28656 Interlocking Measurement Die Zeiten beschreiben die Reaktionszeiten eines typischen CFC-Plans in der jeweiligen Ablaufebene. Die maximale Anzahl der Ticks gilt für eine typische Auslastung des Gerätes basierend auf der Applikationsvor- lage Störschreiber N6: 1/1, 43 BE, 33 BA, 20I, 20U.
- Seite 28 Technische Daten 11.7 CFC Element Ticks BUILD_ACT BUILD_BSC BUILD_DPS BUILD_ENS BUILD_Q BUILD_SPS BUILD_XMV BUILDC_Q CHART_STATE CMP_DPS CON_ACD CON_ACT CONNECT COS_R CTUD DINT_REAL DINT_UINT DIV_D DIV_R DIV_XMV DPC_DEF DPC_EXE DPC_INFO DPC_OUT DPS_SPS DRAGI_R EQ_D EQ_R EXP_R EXPT_R F_TRGM F_TRIG FF_D FF_D_MEM FF_RS FF_RS_MEM FF_SR...
- Seite 29 Technische Daten 11.7 CFC Element Ticks LE_D LE_R LIML_R LIMU_R LN_R LOG_R LOOP LT_D LT_R MAX_D MAX_R MEMORY_D MEMORY_R MIN_D MIN_R MOD_D MUL_D4 MUL_R4 MUL_XMV MUX_D MUX_R NAND10 NE_D NE_R NEG_SPS NLC_LZ NLC_XMV NLC_ZP NOR10 OR_DYN OR_SPS OR10 R_TRGM R_TRIG REAL_DINT REAL_SXMV SIN_R...
- Seite 30 Technische Daten 11.7 CFC Element Ticks SPLIT_SPS SPLIT_XMV SQRT_R SUB_D SUB_R SUB_XMV SUBST_B SUBST_BQ SUBST_D SUBST_R SUBST_XQ SXMV_REAL TAN_R TLONG TSHORT UINT_DINT SIPROTEC 5, Störschreiber, Handbuch C53000-G5000-C018-4, Ausgabe 11.2015...
