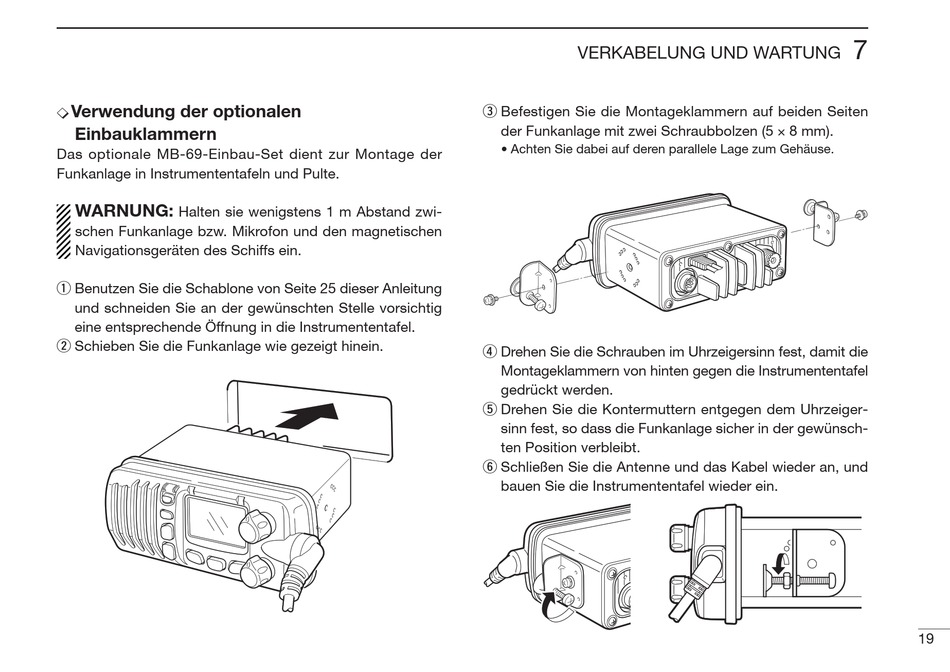

Verwendung der optionalen
Einbauklammern
Das optionale MB-69-Einbau-Set dient zur Montage der
Funkanlage in Instrumententafeln und Pulte.
WARNUNG:
Halten sie wenigstens 1 m Abstand zwi-
schen Funkanlage bzw. Mikrofon und den magnetischen
Navigationsgeräten des Schiffs ein.
q Benutzen Sie die Schablone von Seite 25 dieser Anleitung
und schneiden Sie an der gewünschten Stelle vorsichtig
eine entsprechende Öffnung in die Instrumententafel.
w Schieben Sie die Funkanlage wie gezeigt hinein.
VERKABELUNG UND WARTUNG
e Befestigen Sie die Montageklammern auf beiden Seiten
der Funkanlage mit zwei Schraubbolzen (5 × 8 mm).
• Achten Sie dabei auf deren parallele Lage zum Gehäuse.
r Drehen Sie die Schrauben im Uhrzeigersinn fest, damit die
Montageklammern von hinten gegen die Instrumententafel
gedrückt werden.
t Drehen Sie die Kontermuttern entgegen dem Uhrzeiger-
sinn fest, so dass die Funkanlage sicher in der gewünsch-
ten Position verbleibt.
y Schließen Sie die Antenne und das Kabel wieder an, und
bauen Sie die Instrumententafel wieder ein.
7
19
