I Verkabelung
‚ ‚
ƒ

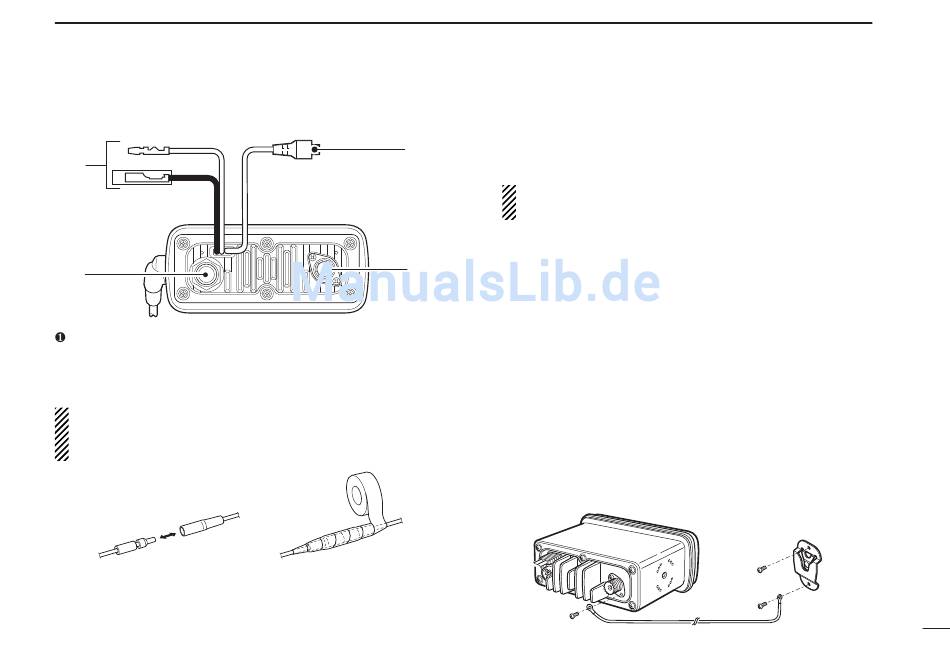

STROMVERSORGUNGSANSCHLÜSSE
Verbinden Sie diese über das mitgelieferte Stromversor-
gungskabel mit einem externen 12-V-Akkumulator.
WARNUNG:
Schützen Sie die Verbindungen zur
Stromversorgung und zum Lautsprecher wie nachfolgend
gezeigt, um das Eindringen von Wasser zu verhindern.
ƒ ERWEITERUNGSBUCHSE
Zum Anschluss des opt. DS-100 (#02)
.
(wird nicht mehr produziert)
„ ANTENNENANSCHLUSS
…
… BUCHSE FÜR EXTERNEN LAUTSPRECHER
„
MIKROFONAUFHÄNGUNG
Hängen Sie das mitgelieferte Mikrofon in diese ein, wenn Sie
es nicht benutzen. Um die Schaltfunktion der Mikrofonauf-
hängung zu nutzen, muss diese über das Kabel OPC-
1096/1097 mit der Antennenbuchse verbunden werden.
• Ziehen Sie die Schraube an der Antennenbuchse mit 0,7 Nm an.
• Wenn die Mikrofonaufhängfunktion genutzt wird, erfolgt beim Ein-
hängen des Mikrofons automatisch ein Wechsel auf Kanal 16.
DSC-CONTROLLERS
VERKABELUNG UND WARTUNG
Für den Anschluss einer VHF-Antenne über ein Kabel mit
PL-259-Stecker.
WARNUNG:
Senden ohne angeschlossene Antenne
kann zu Schäden an der Funkanlage führen.
Zum Anschluß eines externen Lautsprechers.
• Verfügbare Lautsprecher siehe „Optionen" auf S. 24.
OPC-1096/1097
