Gerätebeschreibung; Frontplatte - Icom IC-M401E Bedienungsanleitung

2

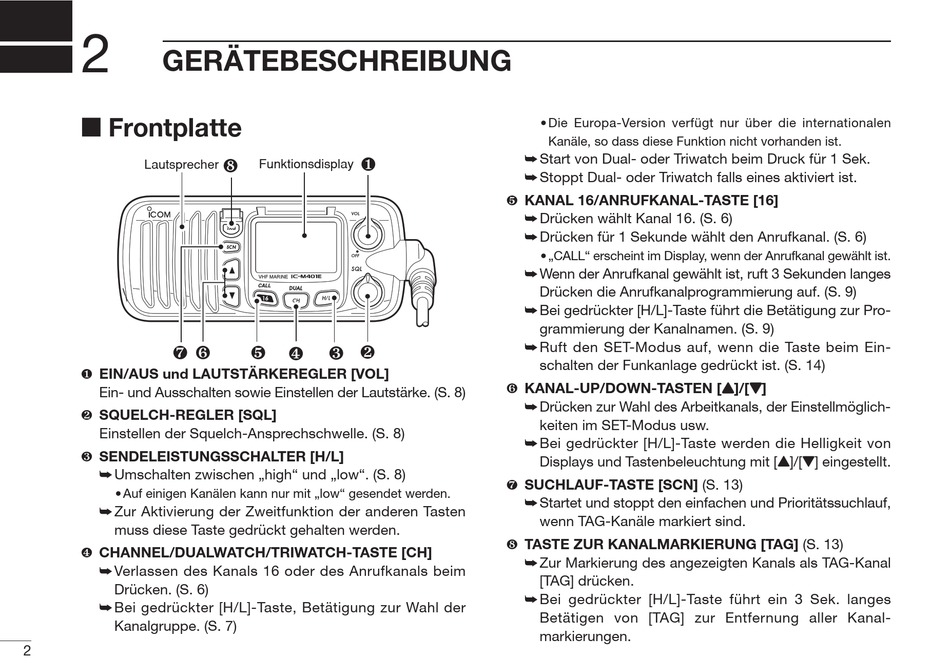

GERÄTEBESCHREIBUNG

Frontplatte

Lautsprecher
EIN/AUS und LAUTSTÄRKEREGLER [VOL]
Ein- und Ausschalten sowie Einstellen der Lautstärke. (S. 8)
SQUELCH-REGLER [SQL]
Einstellen der Squelch-Ansprechschwelle. (S. 8)
SENDELEISTUNGSSCHALTER [H/L]
Umschalten zwischen „high" und „low". (S. 8)
• Auf einigen Kanälen kann nur mit „low" gesendet werden.
Zur Aktivierung der Zweitfunktion der anderen Tasten
muss diese Taste gedrückt gehalten werden.
CHANNEL/DUALWATCH/TRIWATCH-TASTE [CH]
Verlassen des Kanals 16 oder des Anrufkanals beim
Drücken. (S. 6)
Bei gedrückter [H/L]-Taste, Betätigung zur Wahl der
Kanalgruppe. (S. 7)
2
Funktionsdisplay
TAG
iC-m401e
CALL
• Die Europa-Version verfügt nur über die internationalen
Kanäle, so dass diese Funktion nicht vorhanden ist.
Start von Dual- oder Triwatch beim Druck für 1 Sek.
Stoppt Dual- oder Triwatch falls eines aktiviert ist.
KANAL 16/ANRUFKANAL-TASTE [16]
Drücken wählt Kanal 16. (S. 6)
Drücken für 1 Sekunde wählt den Anrufkanal. (S. 6)
• „CALL" erscheint im Display, wenn der Anrufkanal gewählt ist.
Wenn der Anrufkanal gewählt ist, ruft 3 Sekunden langes
Drücken die Anrufkanalprogrammierung auf. (S. 9)
Bei gedrückter [H/L]-Taste führt die Betätigung zur Pro-
grammierung der Kanalnamen. (S. 9)
Ruft den SET-Modus auf, wenn die Taste beim Ein-
schalten der Funkanlage gedrückt ist. (S. 14)
KANAL-UP/DOWN-TASTEN [Y Y ]/[Z Z ]
Drücken zur Wahl des Arbeitkanals, der Einstellmöglich-
keiten im SET-Modus usw.
Bei gedrückter [H/L]-Taste werden die Helligkeit von
Displays und Tastenbeleuchtung mit [Y]/[Z] eingestellt.
SUCHLAUF-TASTE [SCN] (S. 13)
Startet und stoppt den einfachen und Prioritätssuchlauf,
wenn TAG-Kanäle markiert sind.
TASTE ZUR KANALMARKIERUNG [TAG] (S. 13)
Zur Markierung des angezeigten Kanals als TAG-Kanal
[TAG] drücken.
Bei gedrückter [H/L]-Taste führt ein 3 Sek. langes
Betätigen von [TAG] zur Entfernung aller Kanal-
markierungen.
