Aktor-/Sensor-
Anschlüsse
Die Belegung der Anschlüsse ist im
Abschnitt Vorhandene Schnittstellen
ab Seite 28 beschrieben. Die
OpenCom 130/150 kann auch mit
einem Freehand EntryPhone der
Hersteller Siedle oder Behnke koo-
perieren.
a/b1
Ts
Aktor2
Aktor1
Tö
Sensor
230 V ~

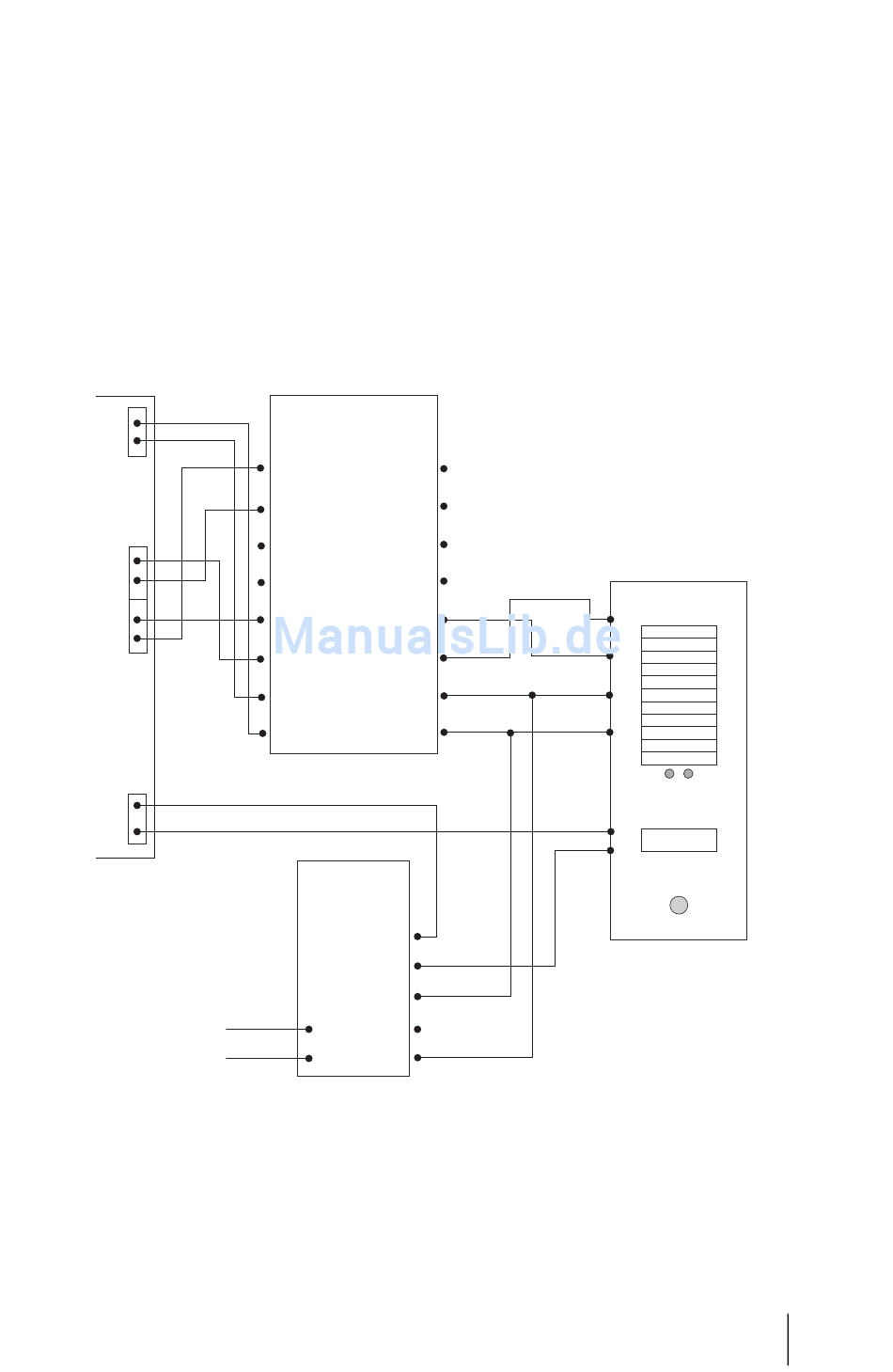

Anschaltung einer Türfreisprecheinrichtung der Fa. Siedle
Hinweis: Die obige Zeichnung
zeigt die beispielhafte Verwendung
des „PVG 402-0" Bausteins. Auch an-
Installation
PVG 402-0
Postverstärker
To c1
Ts 7
-T LW
+T 1
To 12
Ts* 11
b 9
a +
NG 402-02
Netzgerät
b
12 V ~
c
+
-
9
dere Bausteine (z. B. der Nachfolge-
typ „PVG 602-01") können betrieben
werden.
Siedle
11
12
9
+
Klingel
Anschließbare Endgeräte
