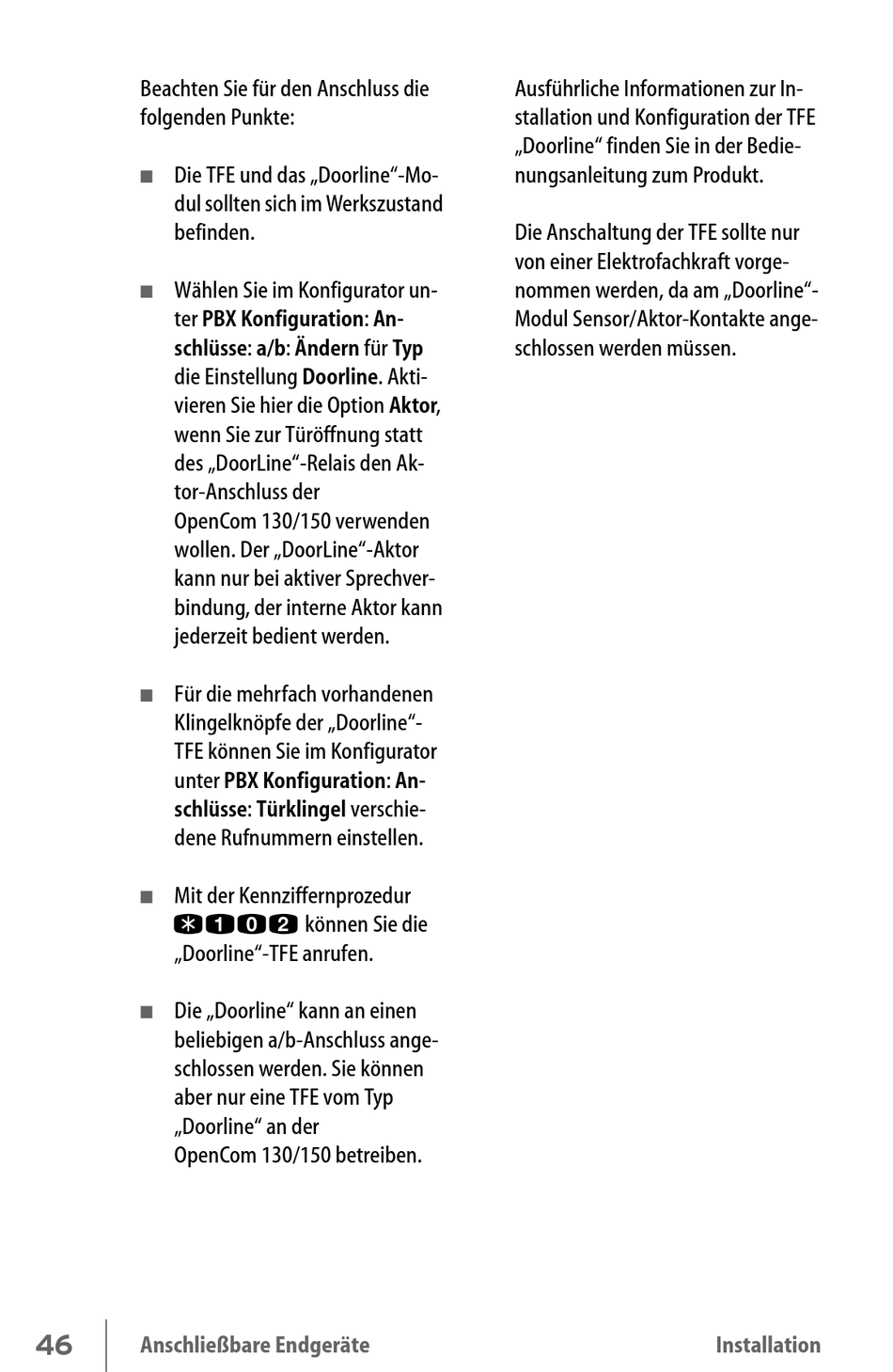

DETEWE OpenCom 130 Bedienungsanleitung Seite 48

Beachten Sie für den Anschluss die
folgenden Punkte:
Die TFE und das „Doorline"-Mo-
■
dul sollten sich im Werkszustand
befinden.
Wählen Sie im Konfigurator un-
■
ter PBX Konfiguration: An-
schlüsse: a/b: Ändern für Typ
die Einstellung Doorline. Akti-
vieren Sie hier die Option Aktor,
wenn Sie zur Türöffnung statt
des „DoorLine"-Relais den Ak-
tor-Anschluss der
OpenCom 130/150 verwenden
wollen. Der „DoorLine"-Aktor
kann nur bei aktiver Sprechver-
bindung, der interne Aktor kann
jederzeit bedient werden.
Für die mehrfach vorhandenen
■
Klingelknöpfe der „Doorline"-
TFE können Sie im Konfigurator
unter PBX Konfiguration: An-
schlüsse: Türklingel verschie-
dene Rufnummern einstellen.
Mit der Kennziffernprozedur
■
* 1 0 2
„Doorline"-TFE anrufen.
Die „Doorline" kann an einen
■
beliebigen a/b-Anschluss ange-
schlossen werden. Sie können
aber nur eine TFE vom Typ
„Doorline" an der
OpenCom 130/150 betreiben.
46
Anschließbare Endgeräte
können Sie die
Ausführliche Informationen zur In-
stallation und Konfiguration der TFE
„Doorline" finden Sie in der Bedie-
nungsanleitung zum Produkt.
Die Anschaltung der TFE sollte nur
von einer Elektrofachkraft vorge-
nommen werden, da am „Doorline"-
Modul Sensor/Aktor-Kontakte ange-
schlossen werden müssen.
Installation
