Schnittstellenkarten Einbauen; Steckplätze Der Basisbaugruppe - DETEWE OpenCom 130 Bedienungsanleitung

Achtung! Mit der Erweiterungs-
baugruppe wird die OpenCom 130
mit zwei Netzteilen versorgt. Begin-
nen Sie den Einschaltvorgang immer

Schnittstellenkarten einbauen

Die Erweiterungsbaugruppe und
auch die Basisbaugruppe können
durch Schnittstellenkarten erwei-
tert werden.
Achtung! Schalten Sie die
OpenCom 130 aus. Ziehen Sie sowohl
das Steckernetzgerät als auch die
Netzanschlussleitung aus der Steck-
dose. Der Ein- oder Ausbau von
Schnittstellenkarten darf nicht erfol-
gen, wenn die OpenCom 130 einge-
schaltet ist.
Steckplätze der
Basisbaugruppe
Die Basisbaugruppe besitzt 2 Steck-
plätze, in denen spezielle Schnitt-
stellenkarten betrieben werden kön-

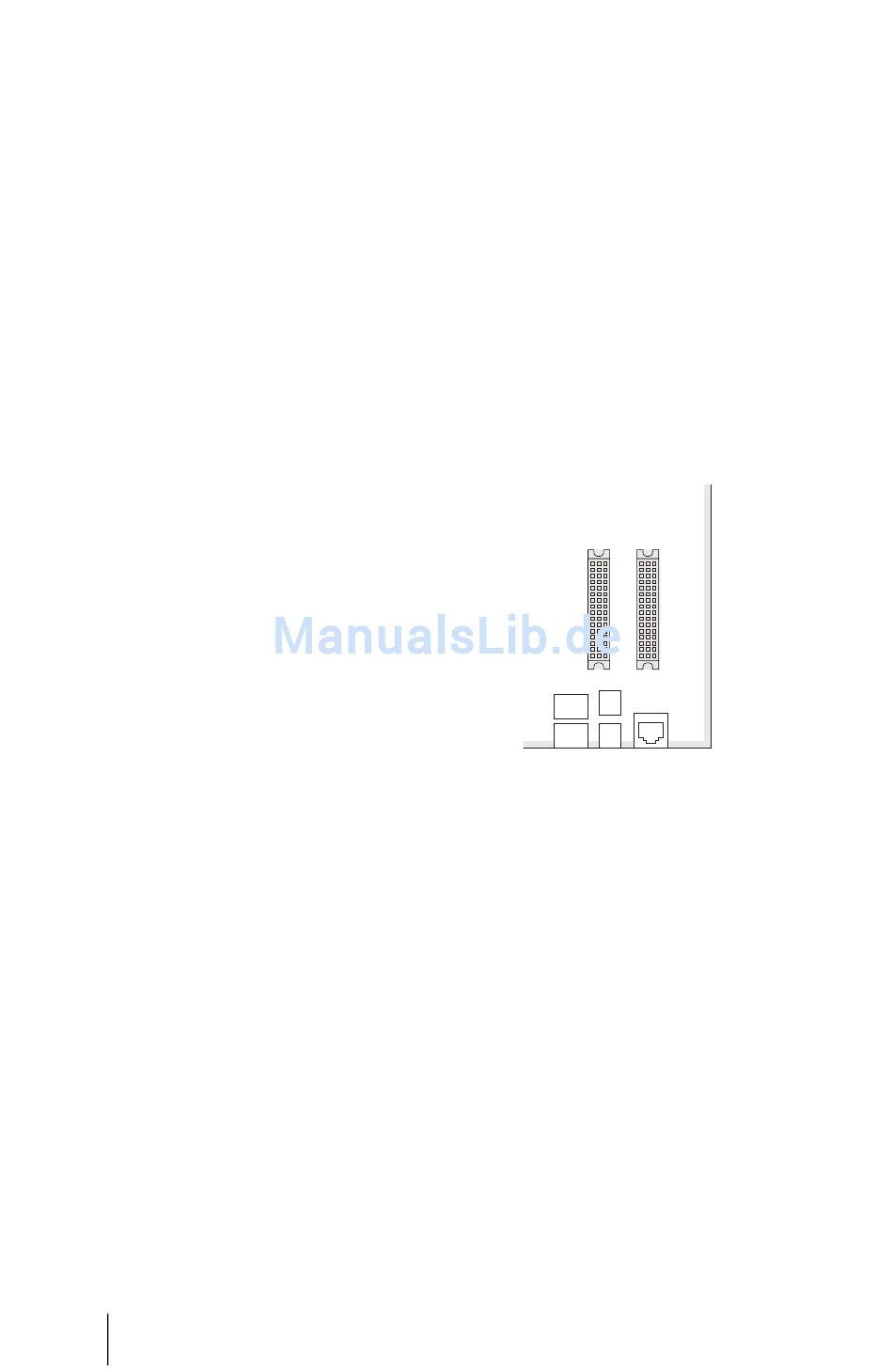

nen. Die Lage der Steckplätze
können Sie der nebenstehenden
Zeichnung entnehmen.
Die TFE-Schnittstellenkarte
■
(auch „DoorPhone" oder „Tür-
klingel") stellt 2 „Aktor"-Schnitt-
stellen und 3 „Sensor"-Schnitt-
stellen zur Verfügung.
22
Schnittstellenkarten einbauen
mit dem Netzteil der Erweiterungs-
baugruppe und stecken erst danach
das Steckernetzgerät ein.
Die V.24-Schnittstellenkarte
■
stellt eine serielle Schnittstelle
zur Verfügung.
TFE V.24
Steckplätze der Basisbaugruppe
Um eine oder beide Schnittstellen-
karten zu installieren, befolgen Sie
diese Schritte:
1. Schalten Sie die OpenCom 130
aus. Öffnen Sie den Gehäusede-
ckel.
2. Nehmen Sie die Steckkarte aus
der Transportverpackung. Über-
prüfen Sie, ob es sich um den ge-
wünschten Steckkartentyp han-
delt. Sie finden dazu auf dem
Steckverbinder ein Etikett mit
der Typbezeichnung.
Installation
