a/b1
Ts
Aktor2
Aktor1
Tö
Sensor

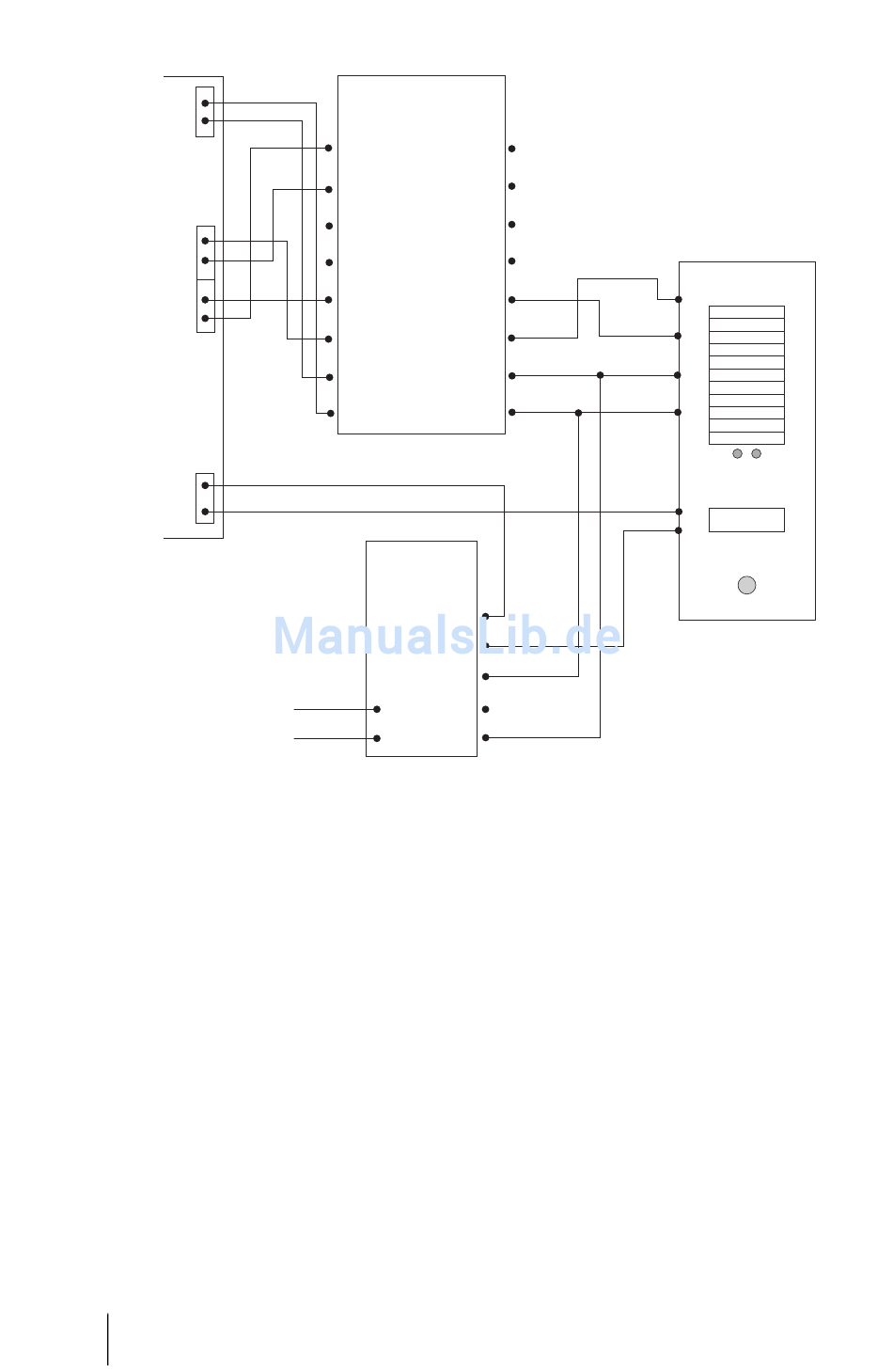

Anschaltung einer Türfreisprecheinrichtung der Fa. Siedle.
Hinweis: Die obige Zeichnung
zeigt die beispielhafte Verwendung
des „PVG 402-0" Bausteins. Auch an-
dere Bausteine (z.B. der Nachfolgetyp
„PVG 602-01") können betrieben wer-
den.

COM-Anschluss

Mit der Installation der V.24-Schnitt-
stellenkarte in einen speziellen
Steckplatz der Basisbaugruppe steht
eine serielle Schnittstelle am COM-
Anschluss zur Verfügung.
38
Anschließbare Endgeräte
PVG 402-0
Postverstärker
To
Ts
-T
+T
To
Ts*
b
a
NG 402-02
Netzgerät
b
c
+
-
230 V ~
9
c1
7
LW
1
12
11
9
+
12 V ~
Achtung! Die Länge der An-
schlussleitung für den COM-An-
schluss darf bis zu 3 Meter betragen.
An den COM-Anschluss können Sie
einen PC zur Konfiguration der
OpenCom 130 oder zur Übertra-
gung von Verbindungsdaten an-
schließen. Diese Verbindungsdaten
können mit dem Gebührenerfas-
sungsprogramm OpenCount im
Detail ausgewertet werden.
Siedle
11
12
9
+
