Lage Der Schnittstellen - DETEWE OpenCom 130 Bedienungsanleitung

2 Aktor-Schnittstellen zum
Anschluss an Öffner und Sprech-
anlage einer Türfreisprechein-
richtung (TFE), ausgeführt als
Druckklemmen (Aktor1 zum
Anschalten eines Türöffners und
Aktor2 zum Anschalten einer
Sprecheinrichtung)
3 Sensor-Schnittstellen zum An-
schluss an die Klingeltasten ei-
ner TFE, ausgeführt als Druck-
klemmen (Sensor1 bis Sensor3)
1 Steckplatz zur Aufnahme ei-
■
ner V.24-Erweiterungskarte. Mit
der V.24-Erweiterungskarte ist
folgender Anschluss nutzbar:
1 COM-Schnittstelle zum An-
schluss an einen PC zur Konfigu-
ration oder zur Übermittlung
von Verbindungsdaten, ausge-
führt als RJ-45-Buchse
1 Schnittstelle zum LAN
■
(10BaseT), ausgeführt als RJ-45-
Buchse
1 CompactFlash-Sockel zur Auf-
■
nahme einer Speicherkarte mit
S U
2M
Lage der Schnittstellen auf der Basisbaugruppe
26
Vorhandene Schnittstellen
U
pn
1
S 2
2+3
pn
0
a/b
3+4
a/b
RJ45 RJ45 LAN
1+2
S 1 S 2
0 0
CompactFlash Typ I oder Typ II.
Sie erhalten beim Erwerb einer
entsprechenden Lizenz eine
Speicherkarte, mit welcher das
Programmpaket OpenVoice oder
das Programmpaket Open-
Attendant betrieben werden
kann. Verwenden Sie nur die zu-
sammen mit der Lizenz erwor-
bene Speicherkarte. Andere
Speicherkarten oder Speicher-
karten vom Typ „Microdrive"
könnten die benötigte Zugriffs-
geschwindigkeit nicht einhal-
ten.
1 Anschlussbuchse zum An-
■
schluss des Steckernetzgerätes
zur Leistungsversorgung der Ba-
sisbaugruppe. Verwenden Sie
zur Versorgung der Basisbau-
gruppe ausschließlich das im
Lieferumfang enthaltene Origi-
nal-Steckernetzgerät der
OpenCom 130.

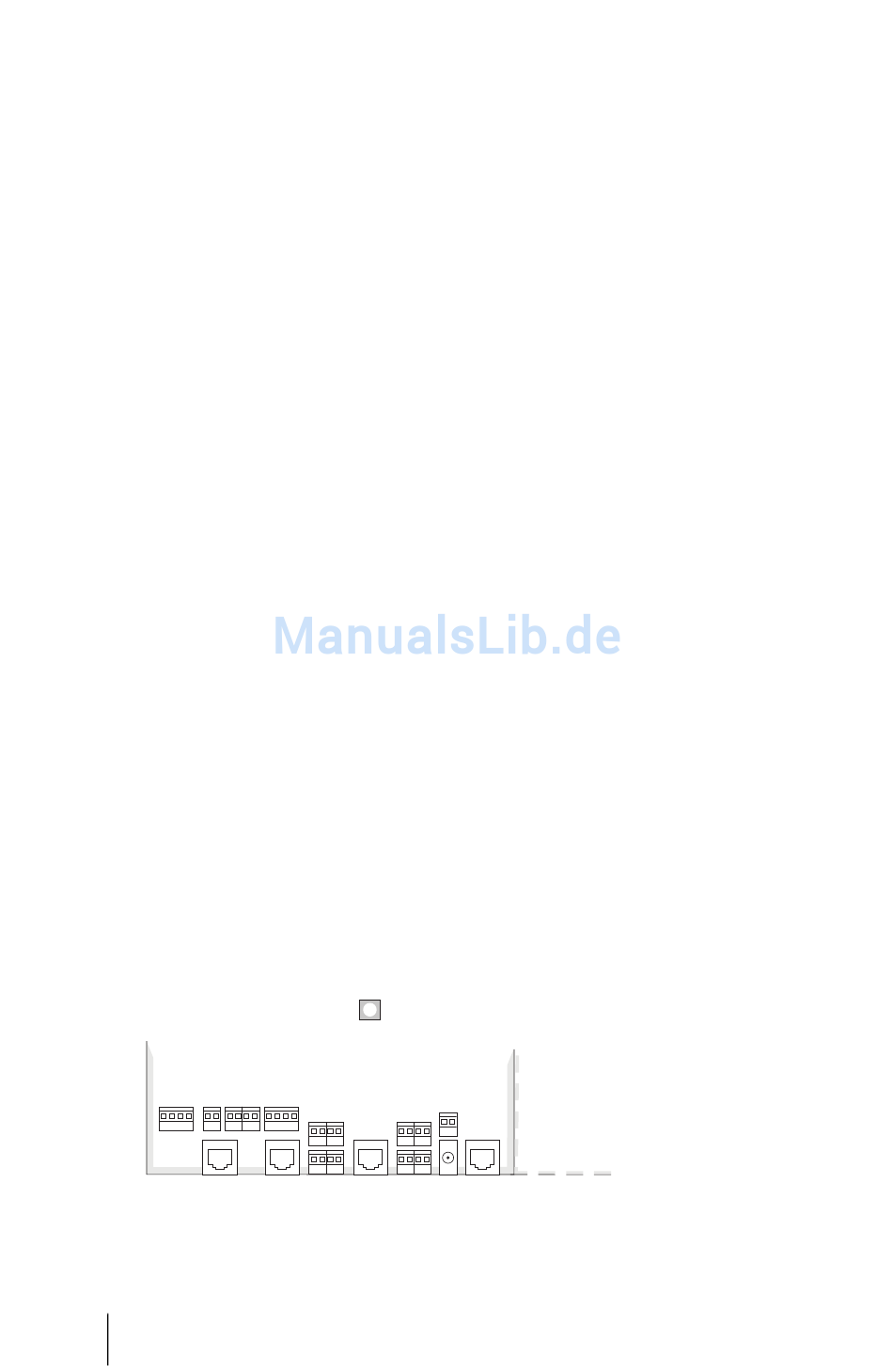

Lage der Schnittstellen

Die Lage der Schnittstellen zeigen
folgende Abbildungen:
Grundeinstellung
Sensor Sensor
1+2 3
Aktor DC V.24
in
1+2
Installation
