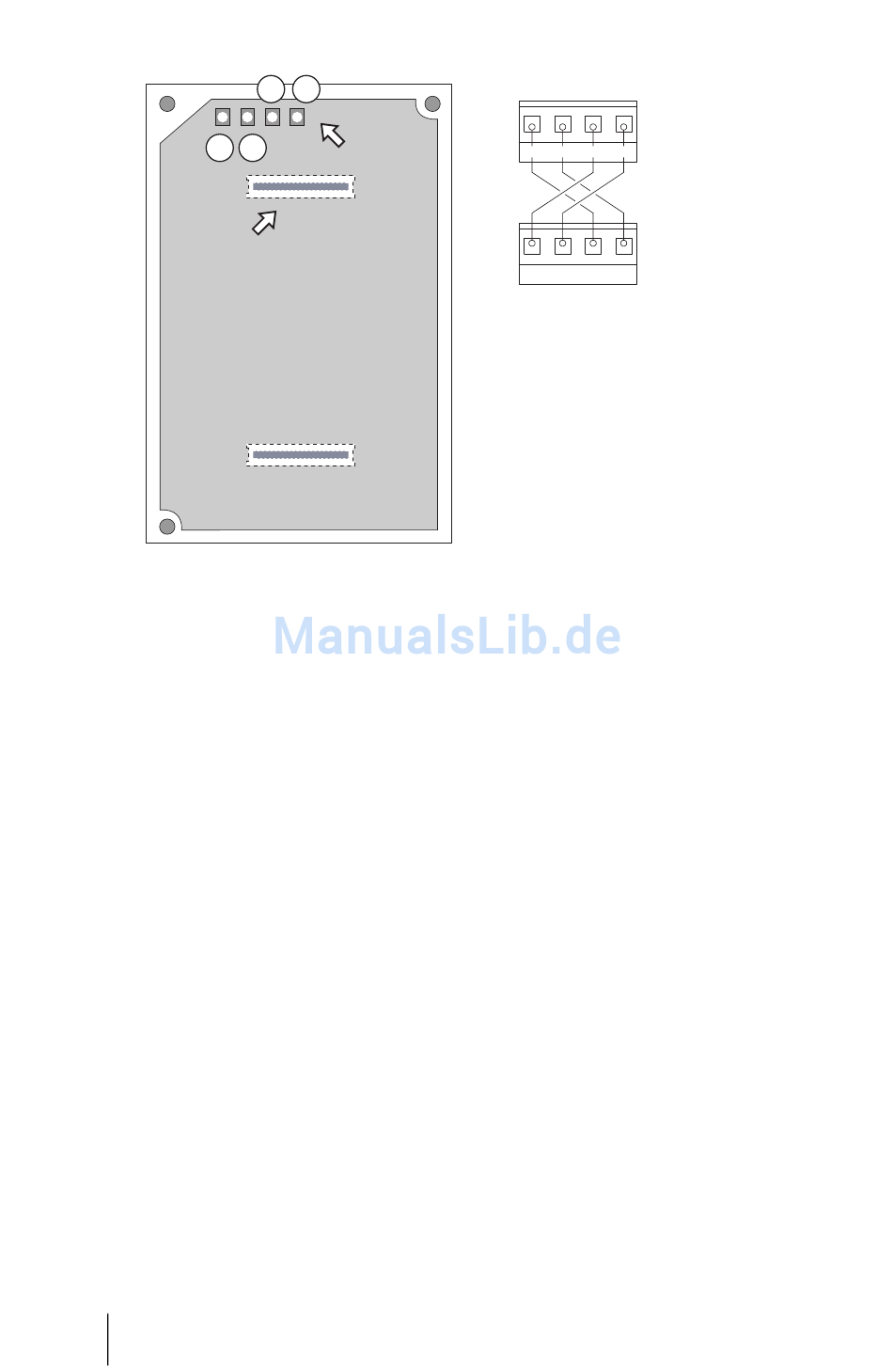

Lage der LEDs auf der S
6. Setzen Sie die Baugruppenab-
deckung wieder auf. Führen Sie
dazu die beiden Arretierhaken
am unteren Ende der Abde-
ckung in die Aussparungen der
Anschlussfeld-Baugruppe.
Drücken Sie die Baugruppen-
abdeckung fest, bis die oberen
Rasthaken einrasten.
7. Verdrahten Sie den S
schluss der Anschlussfeld-Bau-
gruppe mit dem NT oder der an-
deren Telefonanlage gemäß
folgender Zeichnung. Beachten
Sie dabei, dass die RX- und TX-
Leitungen überkreuzt werden
müssen (RX-Leitungen der
OpenCom 120 / OpenCom 130
mit den TX-Leitungen der Ge-
genstelle verbinden).
48
S2M-Anschlussbaugruppe
4
3
1 2
S -LEDs
2M
S -Stecker
2M
(Unterseite der Karte)
-Baugruppe
2M
-An-
2M
TK-Anlage 1, S
2M
Rx+ Rx- Tx+ Tx-
Rx+ Rx- Tx+ Tx-
TK-Anlage 2, S
2M
(Druckklemmen)
Verdrahtung des S -Anschlusses am
2M
Beispiel zweier OpenCom 120 /
OpenCom 130
8. Kontrollieren Sie ggf., dass der
NT durch eine eigene Stromver-
sorgung gespeist wird.
9. Verbinden Sie die
OpenCom 120 /OpenCom 130
wieder mit der Versorgungs-
spannung.
10. Konfigurieren Sie die S
gruppe im Konfigurator der
OpenCom 120 / OpenCom 130
(siehe Konfiguration ab
Seite 49). Kontrollieren Sie den
Ebene-1-Zustand anhand der
LEDs auf der Baugruppe. Vor der
-Bau-
2M
