Installation

Achtung! Die Baugruppe darf nur
von Fachpersonal installiert werden.
GEFAHR! Gefährliche Span-
nungen innerhalb des Gerätes.
1. Ziehen Sie den Netzstecker der
OpenCom 120 / OpenCom 130.
2. Öffnen Sie den Gehäusedeckel
der OpenCom 120 /
OpenCom 130.

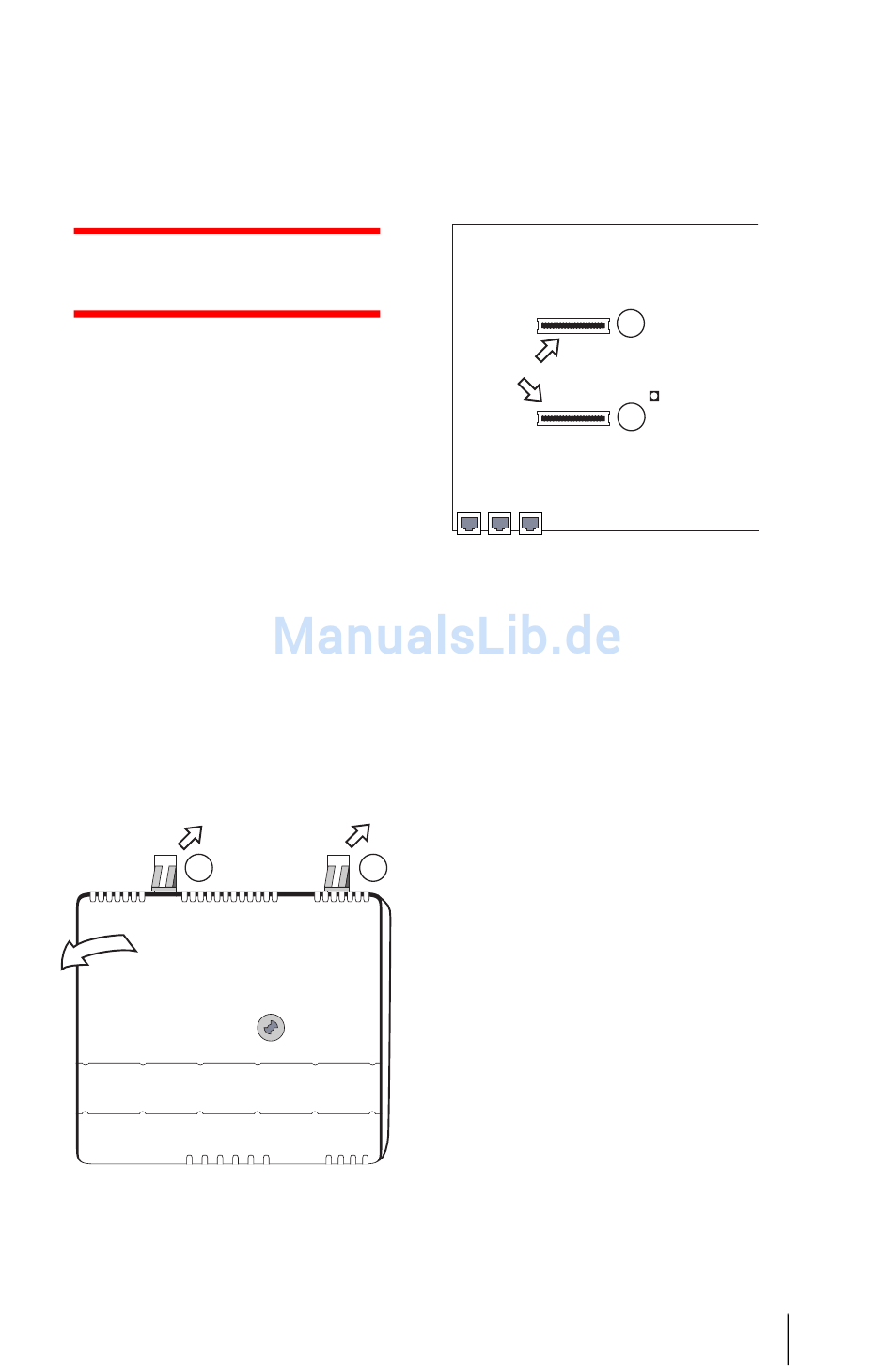

3. Nehmen Sie die Baugruppenab-
deckung ab. Drücken Sie dazu
die beiden Rasthaken (1) und (2)
nach hinten und heben Sie die
die Abdeckung nach oben hin
ab.
1
Baugruppenabdeckung abnehmen
4. Auf der Baugruppen-Platine
entfernen Sie die Schutzab-
deckung von den beiden S
Buchsen (3) und (4).
S -Buchsen
2M
PCM LAN 1 LAN 2
Lage der „S
Baugruppen-Platine
5. Stecken Sie die S
in die Buchsen. Die LED-Seite
der Baugruppe muss in die
obere Buchse (4) gesteckt wer-
den.
2
S2M-Anschlussbaugruppe
2M
4
Aktivitäts-LED
3
-Buchsen" auf der
2M
-Baugruppe
2M
-
