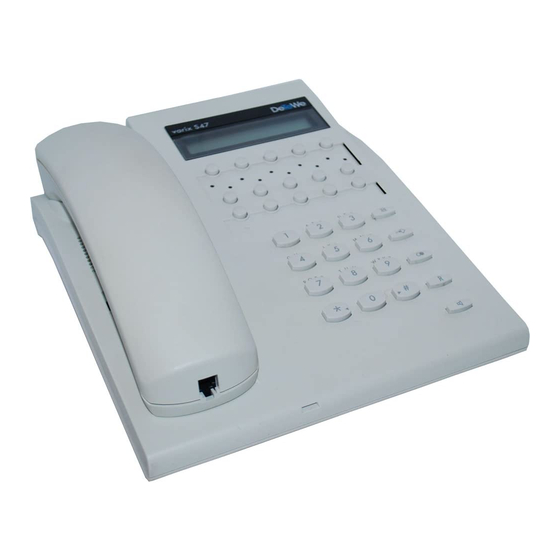

DETEWE Varix S47 Bedienungsanleitung
Am kommunikationssystem
opencom 1000
Vorschau ausblenden
Andere Handbücher für Varix S47:
- Handbuch (145 Seiten) ,
- Gebrauchsanleitung (98 Seiten) ,
- Betriebshandbuch (44 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für DETEWE Varix S47
Inhaltszusammenfassung für DETEWE Varix S47
- Seite 1 Varix S47 Varix SD48 am Kommunikationssystem OpenCom 1000 Kompaktanleitung...
-
Seite 2: Willkommen Bei Detewe
Über diese Anleitung Willkommen bei DeTeWe Vielen Dank, dass Sie sich für ein Varix S47 und Varix SD48 sind Produkt von DeTeWe entschieden Systemendgeräte, die Sie an haben. Unser Produkt steht für Ihrem Kommunikationssystem höchste Qualitätsansprüche, OpenCom 1000 betreiben. Die neu- gepaart mit hochwertigem Design. - Seite 3 Varix S47...
- Seite 4 Varix SD48 DeTeWe AG & Co. Zeughofstraße 1, D-10997 Berlin Servicetelefon (0 18 05) 33 83 93 (DM 0,24/Minute, 24 Stunden täglich, Änderungen vorbehalten 7 Tage die Woche) Telefax (0 18 05) 33 83 94 Stand 02.2001 E-Mail: info@detewe.de Mat.-Nr. 72072.010...
-
Seite 5: Inhaltsverzeichnis
Aufstellen und Reinigen Intern anrufen vom extern gerichte- des Telefons ten Telefon ....13 Extern anrufen vom intern gerichte- Aufstellen/Reinigen ... . . 3 ten Telefon . - Seite 6 Türöffner betätigen ... . .19 Anruferliste abfragen (max. 4 Einträge)... . 19 Message waiting senden ..20 Message waiting abfragen.
-
Seite 7: Aufstellen Und Reinigen Des Telefons
Aufstellen und Reinigen des Telefons Aufstellen/Reinigen Stellen Sie Ihr Telefon auf eine rutschfeste Unterlage. Dadurch vermeiden Sie un- liebsame Spuren auf Ihren Möbeln. Der Hersteller kann für derartige Schäden aus verständlichen Gründen nicht haften. Stellen Sie das Telefon nicht in der Nähe von Heizungen oder Orten mit intensiver Sonneneinstralung auf. -
Seite 8: Tasten Beschriften
Tasten beschriften Die Streifen über den Wähl- und Funktionstasten sowie das Feuer-/Notrufschild sind zur Beschriftung vorgesehen. Die Abdeckung des Beschriftungsstreifens heben Sie ab, indem Sie links auf den Klarsichtstreifen (1) drücken, bis dieser sich in der Mitte so nach oben wölbt, dass Sie ihn entnehmen können. -
Seite 9: Tastenbelegung
Tastenbelegung Gesprächstasten Hinweis: Die Geräteansichten finden Sie auf der vorderen (Varix S47) und hinteren (Varix SD48) Umschlagseite. Die erste und zweite Tastenreihe ist i.d.R. mit Ge- sprächstasten belegt. Es gibt folgende Gesprächstasten: Standardarbeitsplatz INTERN-Taste mit Ihrer Rufnummer. EXTERN-Tasten zum Belegen externer Leitungen. -
Seite 10: Fest Belegte Tasten
Fest belegte Tasten Tasten Erklärung SERVICE-Taste zum Programmieren und Einstellen von Leistungsmerkmalen STUMM-Taste zum Ein- oder Ausschalten des Mikrofons im Hörer oder im Tele- FREISPRECHEN-LAUTHÖREN-Taste zum Telefonieren über das Mikrofon und den Lautsprecher TRENNEN-Taste zum Beenden einer bestehenden Verbindung STERN- und RAUTE-Taste zum Einstellen von Leistungsmerkmalen und zum Blättern im Service-Menü... -
Seite 11: Display Und Leds
Flag-Displays und LEDs im Team Neben dem Textdisplay finden Sie zwischen den oberen Tastenreihen am Varix SD48 das Flag-Display, am Varix S47 die LED-Anzeigen. Die Symbole bzw. Leuchtdioden zeigen Ihnen die unterschiedlichen Belegtzustände der zugehöri- gen Gesprächstasten im Team. Es bedeuten... -
Seite 12: Allgemeines
Allgemeines Quittungs- und Hinweiston Nach der erfolgreichen Einstellung eines Leistungsmerkmals (z.B. Rufumleitung) hören Sie im Hörer oder Lautsprecher eine schnelle Tonfolge. Zur Erinnerung ist diese Tonfolge auch jeweils nach Abnehmen des Hörers zu hören. Bei nicht erfolg- reicher Einstellung hören Sie den Besetztton. Stummschaltung Mit einem Druck auf die -Taste können Sie während einer Verbindung das Mi-... -
Seite 13: Wahlwiederholung
Wahlwiederholung Zur Wahlwiederholung der zuletzt gewählten Rufnummer drücken Sie bitte die -Taste. Blockwahl (Wahlvorbereitung) Haben Sie Blockwahl für Ihr Telefon eingestellt (siehe Kapitel „Telefoneinstellun- gen/Leistungsmerkmale“) können Sie alle Rufnummern und Kennziffern bei auf- liegendem Hörer eingeben. Diese werden erst nach Abheben des Hörers oder Drücken der -Taste gewählt. -
Seite 14: Merkmale
Anzeige aktiver Leistungsmerkmale In der zweiten Displayzeile finden Sie unten rechts die Anzeige aktiver Leistungs- merkmale. Bei Varix SD48 werden Symbole, bei Varix S47 Buchstaben angezeigt. Es bedeuten Varix S47 varix SD48 Bedeutung Stummschaltung Kopfsprechgarnitur Freisprechen/Lauthören Gebühren Anruferliste Termin Weitere aktive Leistungsmerkmale werden Ihnen im Display als Text angezeigt. -
Seite 15: Teamfunktionen
Teamfunktionen Beispiel TOP- bzw. MAKLER-Team Teamschaltungen bestehen aus mehreren Telefonen bei denen die Gesprächsta- sten parallel geschaltet sind. Parallel geschaltete INTERN-Tasten/ (mit der eige- nen Rufnummer) heissen bei den anderen Teilnehmern TEAM-Tasten . Mit den TEAM-Tasten können somit Anrufe für andere Teilnehmer entgegenommen und ggf. - Seite 16 Beispiel MAKLER-Team Telefon 11 Telefon 12 Telefon 10 Teamfunktionen...
-
Seite 17: Telefonieren
Telefonieren Anruf entgegennehmen Nehmen Sie den Hörer ab und/oder drücken Sie eine Gesprächstaste an der der Anruf signalisiert wird. Intern anrufen vom intern gerichteten Telefon /t/pG Wählen Sie bei abgenommenem Hörer die Rufnummer oder drücken Sie eine TEAM- oder PARTNER-Taste. Intern anrufen vom extern gerichteten Telefon Hi* Z/t/pG Drücken Sie bei abgenommenem Hörer die INTERN-Taste... -
Seite 18: Extern Anrufen Vom Extern Gerichteten Telefon
Extern anrufen vom extern gerichteten Telefon /e* Z Wählen Sie nach Abnehmen des Hörers und/oder Drücken der EXTERN-Taste die Rufnummer. Gespräche beenden T/L/h Drücken Sie die TRENNEN-Taste und/oder legen Sie den Hörer auf. Den Freisprechbetrieb beenden Sie mit der FREISPRECHEN-Taste. Rückfrage RZ/iZ/eZ/t/p Drücken Sie die... -
Seite 19: Tasten
Hinweis: Bei einer externen Übergabe werden u.U. zwei externe Teilnehmer über Ihre Telefonanlage zusammengeschaltet und anfallende Gesprächsgebühren für Ihr Telefon gebucht. Im ISDN haben Sie keine Kontrolle wann das vermittelte Ge- spräch beendet wird. Im analogen Netz wird eine derartige Verbindung nach 5 Minuten automatisch unterbrochen. -
Seite 20: Leistungsmerkmale Im Service Menü
Leistungsmerkmale im Service Menü Intern-/Extern- und Ein-/Aus-Einstellfeld Leistungsmerkmale rufen Sie aus dem Service Menü auf. Dazu benutzen Sie die -Taste und geben - wie folgend dargestellt - Kennziffern ein oder blättern im * /# Menü mit den -Tasten (siehe „Navigieren im Service Menü“). Bei einigen der folgenden Leistungsmerkmale werden Sie aufgefordert eine Auswahl einzu- geben. -
Seite 21: Aus Dem Telefonbuch Anrufen (Alphawahl)
Aus dem Telefonbuch anrufen (Alphawahl) Um das Telefonbuch zu nutzen, sollte an Ihrem Gerät eine TELEFONBUCH-Taste für das interne bzw. externe Telefonbuch programmiert sein. D53P2(P)3.*/#/W Nach Menüaufruf geben Sie durch (mehrfaches) Drücken der Zifferntasten Buchstaben ein (hier z.B. ). Die -Ta- ste brauchen Sie nur dann betätigen, wenn der nächste Buchstabe auf der glei- chen Taste liegt. -
Seite 22: Rufumleitung Sammelanschluss
Ziel lässt sich auch ein Speicherplatz des Kurzwahlspeichers eingeben (siehe aus- führliches Handbuch). D210PPD Löscht alle Rufumleitungen Rufumleitung Sammelanschluss D214P/Z/*Z/*1.3/*0/1PD schaltet die Ruf- umleitung für einen Sammelanschluss, dem Sie zugeordnet sind, ein/aus. Geben Sie nach dem Menüaufruf die Sammelanschluss-Rufnummer ein. Nach der Taste wird das interne oder externe Ziel eingegeben. -
Seite 23: Konferenz Intern/Extern
Konferenz intern/extern GD646PG Leiten Sie aus einem Gespräch die Rückfrage ein und wäh- len Sie den 2. Gesprächspartner. Kündigen Sie die Konferenz an und geben Sie die Serviceprozedur ein. Sammelanschluss D14P/0/1PD schaltet Ihr Telefon aus dem Sammelanschluss heraus oder hinzu. Wählberechtigung verändern D020PPD schaltet Ihr Telefon in die Wählberechtigung „einge-... -
Seite 24: Message Waiting Senden
Message waiting senden D691PZPZP Nach dem Menüaufruf geben Sie den Nachrichten- text über die Ziffern-Tasten (Ziffer 2: A, B, C usw) ein. Nach der Texteingabe geben Sie die Zielrufnummer ein und verschicken die Nachricht mit Message waiting abfragen D68P*/#P(S)H Nach Menüaufruf oder Drücken der Taste für message waiting abfragen blättern Sie mit die Nachrichten durch. -
Seite 25: Leistungsmerkmale Und Multi-Funktion-Taste
Leistungsmerkmale und MULTI-FUNKTION-Taste Belegung der Multifunktionstasten MULTI-FUNKTION-Tasten sind Tasten, auf denen Leistungsmerkmale gestapelt sind. Durch mehrfachen Tastendruck auf eine derartige Taste blättern Sie die Lei- stungsmerkmale durch und bestätigen Ihre Auswahl mit der -Taste. Das Lei- stungsmerkmal wird dann ausgeführt oder Sie gelangen in das Service Menü, um in den Einstellfeldern weitere Eingaben vorzunehmen. - Seite 26 Taste DURCHSAGE/LAUTSTÄRKE: Lautstärke Lautsprecher, Hörerlautstärke, Durch- sage, Gegensprechen freigeben Hinweis: Das Programmieren und die Bedienung der MULTI-FUNKTION-Tasten entnehmen Sie bitte der ausführlichen Bedienungsanleitung. Leistungsmerkmale und MULTI-FUNKTION-Taste...
-
Seite 27: Telefoneinstellungen
Telefoneinstellungen Tonruf und Lautsprecher Alle Einstellungen beginnen Sie mit der SERVICE-Taste, wählen Sie dann... Kennziffern Einstellung mit ... für ... 011P Hörer Lautstärke 012P Lautsprecher Lautstärke 013P Tonruf Lautstärke 014P Tonrufklang 015P Tonrufmelodie 010P Grundeinstellung speichern und beenden Sie die Einstellung. Leistungsmerkmale D Alle Einstellungen beginnen Sie mit der SERVICE-Taste, wählen Sie dann ... - Seite 28 Kennziffern Einstellungen mit ... für ... 090P Sicherungscode ändern alter Code neuer Code neuer Code 062P Automatische TTW-Umschaltung aus Automatische TTW-Umschaltung ein speichern und beenden Sie die jeweilige Einstellung Telefoneinstellungen...
-
Seite 29: Tastenprogrammierung
Tastenprogrammierung Tasten mit Rufnummern programmieren (Zieltasten) DA(S)ZPD Wählen Sie eine Taste und löschen Sie ggf. deren Inhalt mit . Geben Sie dann die Rufnummer (bei externen Zielen mit Leitungskennziffer z.B. 0) ein. Tasten mit Leistungsmerkmalen belegen DA(S)RA.PD Drücken Sie nach der SERVICE-Taste die zu program- mierende Taste und löschen Sie ggf. -
Seite 30: Navigieren Im Service Menü
Navigieren im Service Menü Das Service Menü besteht aus 10 Leistungsmerkmalgruppen (S 0 ... 9), die wie- derum in Untergruppen unterteilt sind. Wie in der folgenden Grafik dargestellt, können Sie durch Kennzifferneingabe gezielt die Einstellfelder der Leistungs- merkmale aufrufen. Alternativ besteht die Möglichkeit das Menü durchzublät- tern. -
Seite 31: Zubehör/Besondere Leistungsmerkmale
Zubehör/Besondere Leistungsmerkmale Zubehör Kopfsprechgarnitur mit Umschalter Türbesetztanzeige Tonbandadapter Mithörmuschel (Zweithörer) Wahlhilfen: PC-Dialer TAPI-Treiber PC-Telefon Besondere Leistungsmerkmale Interaktives Sprachsystem (Voice Mail), Auto Attendant, Fax-Mail, Alarmie- rung, usw. Statistik- und Gebührenerfassung via PC Verbuchen der Gebühren auf PIN, Kostenstellen, usw. Zubehör/Besondere Leistungsmerkmale...
