DETEWE OpenCom 130 Bedienungsanleitung Seite 43

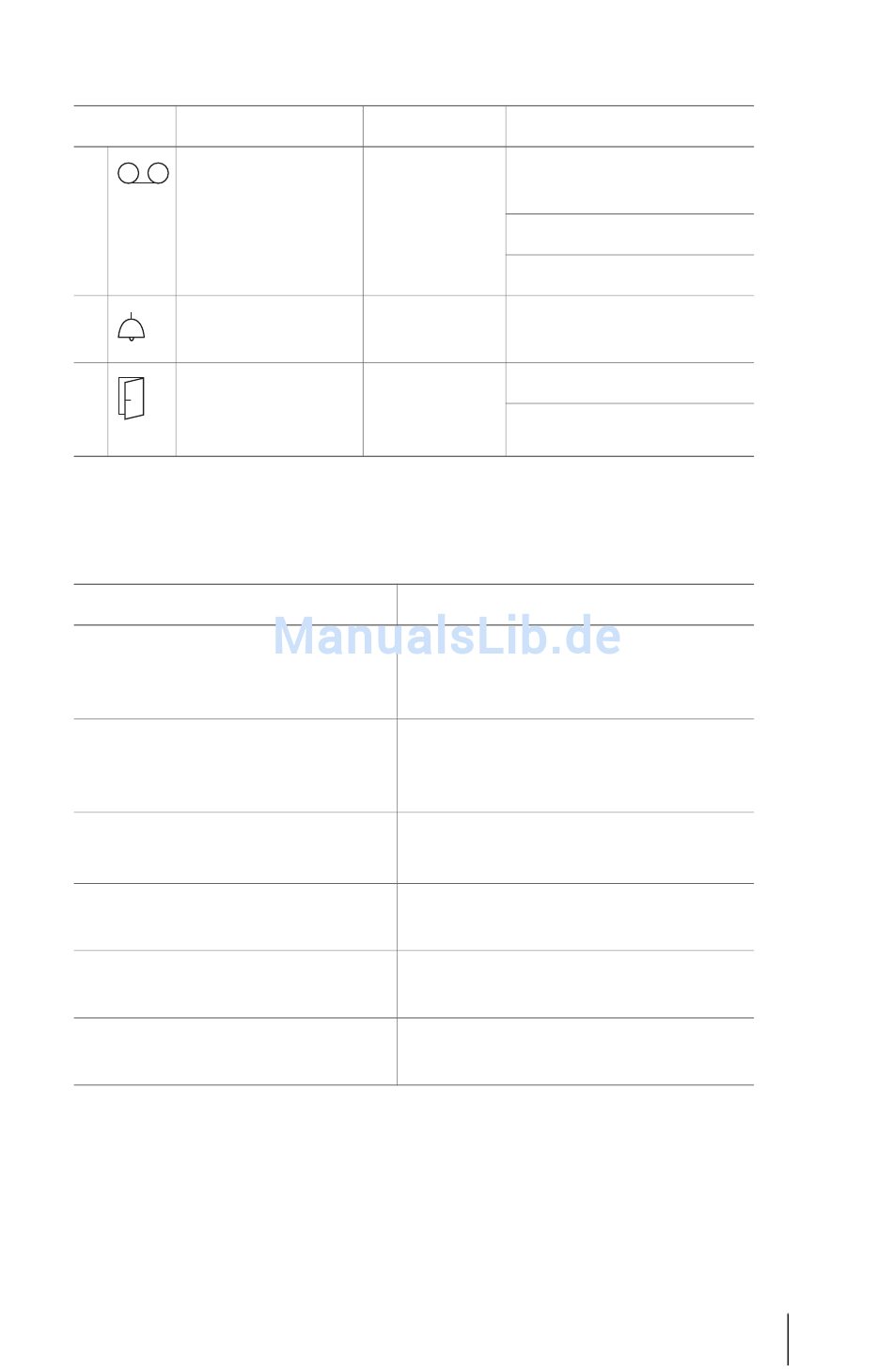

Anschlussbelegung des Audio-Adapters
Anschluss für
2 Mitschneideeinrich-
tung. Der Relaiskon-
takt gibt das Signal
zum Starten und Stop-
pen der Aufzeichnung
3 Nicht verwendet bei
OpenCom 130
4 Türtableau
Elektrische Daten der Anschlüsse
Geräteanschluss
Mikrofon,
Mikrofon des zweiten Hörers,
Headset-Mikrofon
Hörmuschel,
Lautsprecher des zweiten Hörers,
Kopfhörer, Headset-Lautsprecher
Aktiver Lautsprecher
Mitschneideeinrichtung Audio-Eingang
Mitschneideeinrichtung Start/Stopp
(Relaiskontakt 1)
Türtableau
(Relaiskontakt 2)
Installation
Buchse Belegung
Stereo-Klinke, 1 (GND): Mitschneidesignal -,
3,5 mm Relaiskontakt 1
2 (Spitze): Mitschneidesignal +
3 (Ring): Relaiskontakt 1
Hohlbuchse -
(4 mm)
RJ-11 oder RJ-12 4, 5: Relaiskontakt 2
(6-polige
1, 2, 3, 6: nicht belegt
Western-Buchse)
Anschlusswerte
Elektretmikrofon,
typ. Empfindlichkeit: 10 mV / Pa
Speisung: I < 300 µA bei 1,5 V
typ. Impedanz: 150 Ohm ± 30 Ohm
typ. Empfindlichkeit: 94 dB / 1 mW
(0 dB = 20 µPa)
bei Eingangsimpedanz > 10 kOhm
max. Ausgangsspannung: 1 V
Eingangsempfindlichkeit: typ. 0,24 mV
(Mikrofonpegel)
Schaltspannung: max. 50 V= / 29 V ~
Schaltstrom: max. 1 A = / 0,7 A ~
Schaltspannung: max. 50 V= / 29 V ~
Schaltstrom: max. 1 A = / 0,7 A ~
eff
Zubehör und Adapter
41
