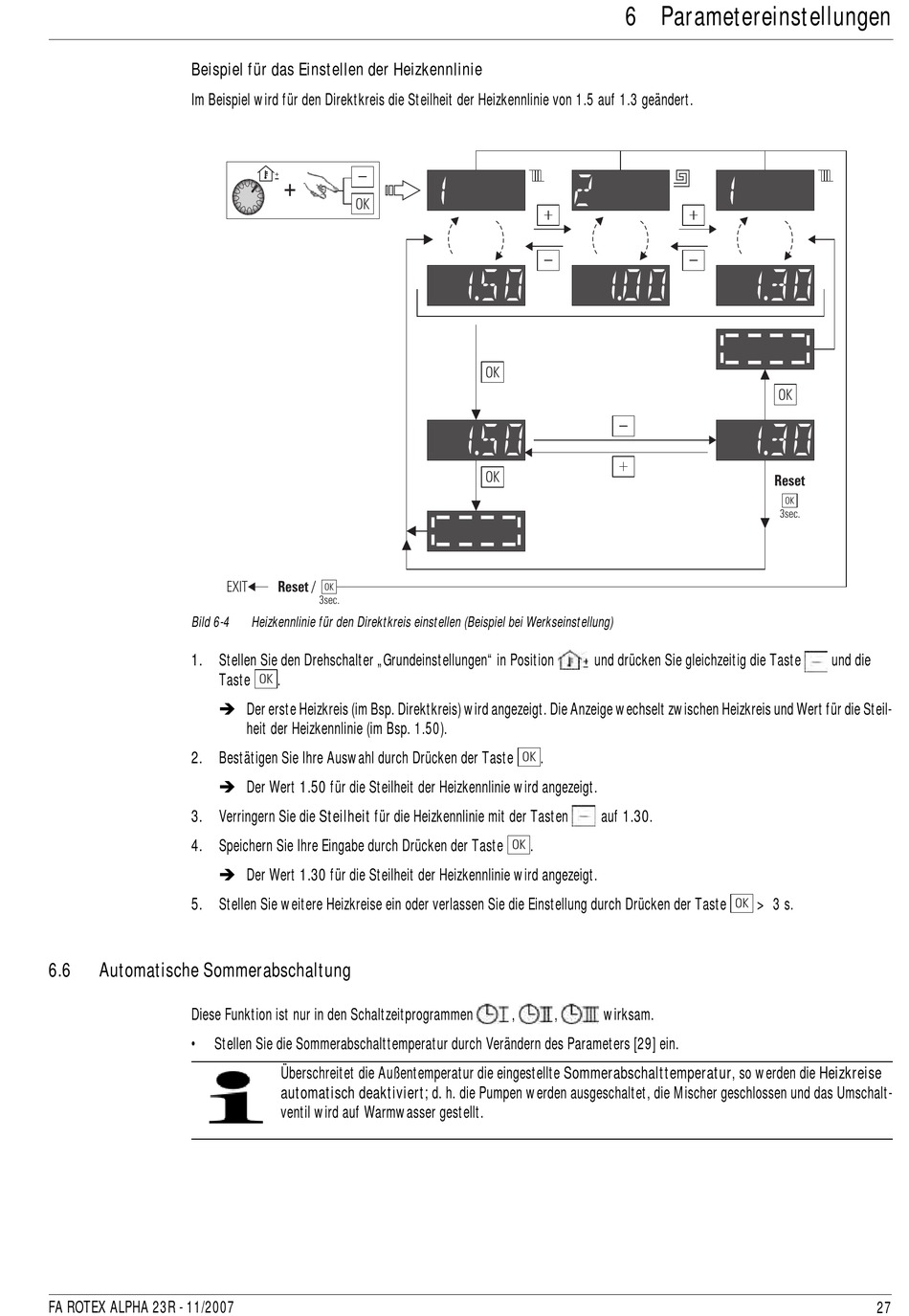

Beispiel für das Einstellen der Heizkennlinie
Im Beispiel wird für den Direktkreis die Steilheit der Heizkennlinie von 1.5 auf 1.3 geändert.
Bild 6-4
1. Stellen Sie den Drehschalter „Grundeinstellungen" in Position
Taste
2. Bestätigen Sie Ihre Auswahl durch Drücken der Taste
3. Verringern Sie die Steilheit für die Heizkennlinie mit der Tasten
4. Speichern Sie Ihre Eingabe durch Drücken der Taste
5. Stellen Sie weitere Heizkreise ein oder verlassen Sie die Einstellung durch Drücken der Taste
6.6

Automatische Sommerabschaltung

Diese Funktion ist nur in den Schaltzeitprogrammen
• Stellen Sie die Sommerabschalttemperatur durch Verändern des Parameters [29] ein.
