Rotex ALPHA 23R Bedienungsanleitung Seite 12

3 x Installation
J7 - Mischer
Anschlüsse mit Sicherheitskleinspannung
J4 - Kommunikation mit Feuerungsauto-
mat (COM)
J8 - 12 poliger Sensorstecker
J10 - Sensorstecker (intern)
1) Zum Anschluss einer Speicherladepumpe wird ein separates Anschlusskabel benötigt, welches als Zubehör erhältlich ist (
Tab. 3-1

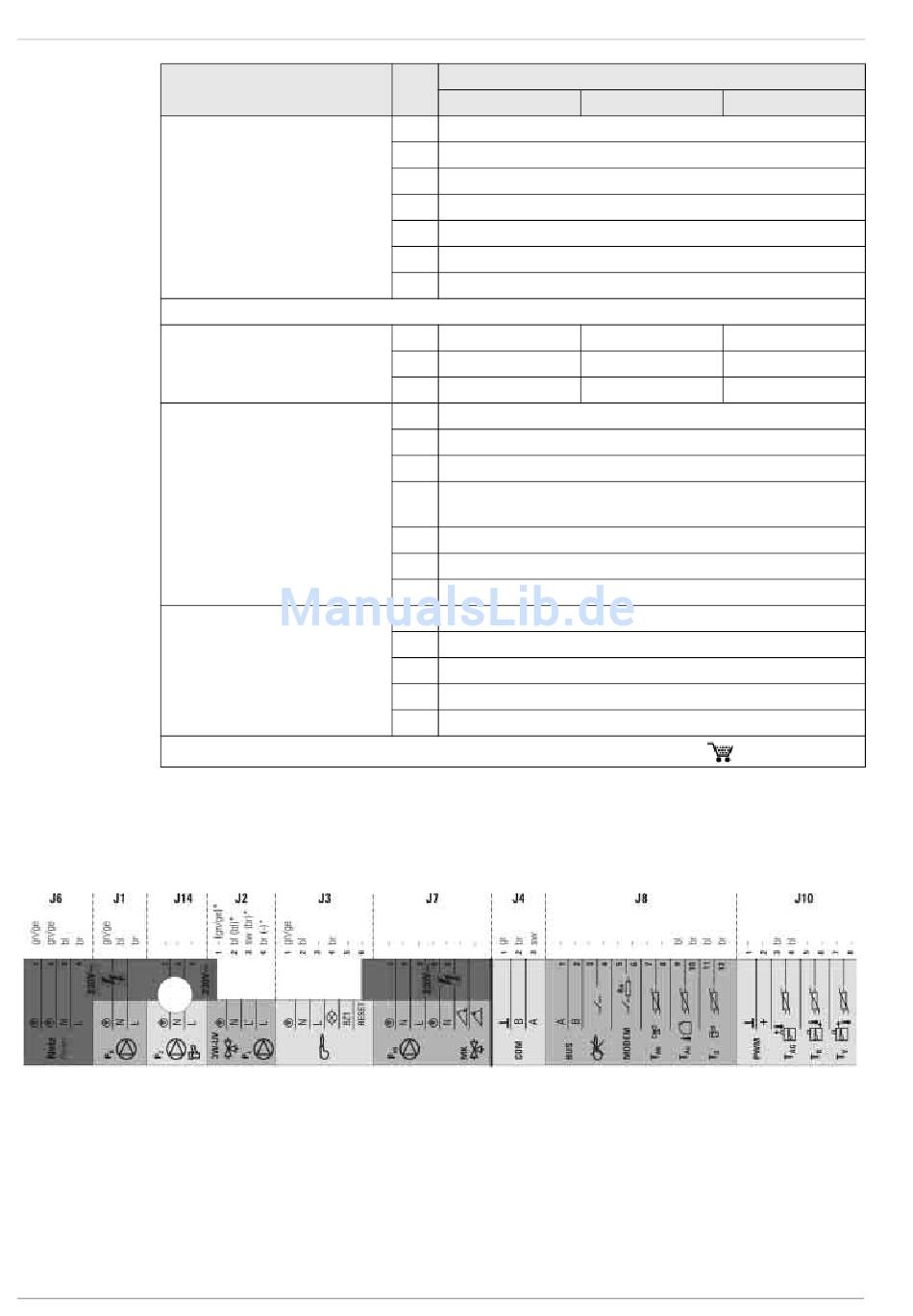

Bild 3-3 Aufkleber Anschlussbelegung im Kesselschaltfeld
Farben der Anschlusskabel
12
Stecker
Anschlussbelegung Kesselschaltfeld
sw schwarz
bl blau
br braun
Pin
A1
1 Schutzleiter (Pumpe)
2 N (Nullleiter Pumpe)
3 L (Phase Pumpe)
1 Schutzleiter (Mischer)
2 N (Nullleiter Mischer)
3 L1 (Mischer zu)
7 L2 (Mischer auf)
1 nicht belegt
2 nicht belegt
3 nicht belegt
1 Raumtemperaturregler A
2 Raumtemperaturregler B
3, 4 Brennersperrkontakt
5, 6 Modem (geschalteter Eingangswiderstand siehe Kapitel 5 „Parametereinstel-
lungen")
7, 8 Vorlauftemperaturfühler Mischerkreis
9, 10 Außentemperaturfühler
11, 12 Warmwassertemperaturfühler (Speicher)
1 n.c.
2 n.c.
3, 4 Abgastemperaturfühler
5, 6 Rücklauftemperaturfühler
7, 8 Vorlauftemperaturfühler
gn grün
ge gelb
rt rot
Belegung
GSU
Masse nicht belegt
Interner Bus B nicht belegt
Interner Bus A nicht belegt
E 15 00 430).
ws weiß
gr grau
FA ROTEX ALPHA 23R - 11/2007
ESU
