BusAdapter montieren

Einleitung
Bild 6-8
Prinzip
Über den BusAdapter schließen Sie PROFINET IO an das IO-Device an.
Die Möglichkeiten der Verbindung mit den PROFINET-Anschlusskabeln ist abhängig vom Typ
des BusAdapters.
Über den integrierten 2‑Port‑Switch können Sie PROFINET weiterschleifen.
Spannungsversorgung
Beachten Sie die Technischen Daten und die Informationen zur Versorgungsspannung im
Kapitel "Regeln und Vorschriften zum Betrieb (Seite 72)".
Aufbaurichtlinien für IO-Device mit PROFINET IO-Schnittstellen
In LAN-Netzwerken (Local Area Networks) dürfen Sie IO-Device mit PROFINET IO-
Schnittstellen in LAN-Netzwerken (Local Area Networks) nur betreiben, wenn folgende
Bedingung eingehalten ist:
Alle angeschlossenen Teilnehmer werden mit Spannungsversorgungen (z. B. Netzteil,
Batterie) vom Typ SELV/PELV mit sicherer elektrisch getrennter Funktionskleinspannung
betrieben.
Für die Ankopplung an das WAN (Wide Area Network) ist eine Datenübergabestelle
vorgeschrieben, die diese Sicherheit gewährleistet.
Benötigtes Werkzeug
Schraubendreher 3,5 mm oder TORX T10 (Empfohlen)

Busanschluss-Stecker montieren

Schließen Sie das PROFINET-Anschlusskabel an dem BusAdapter an.
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB

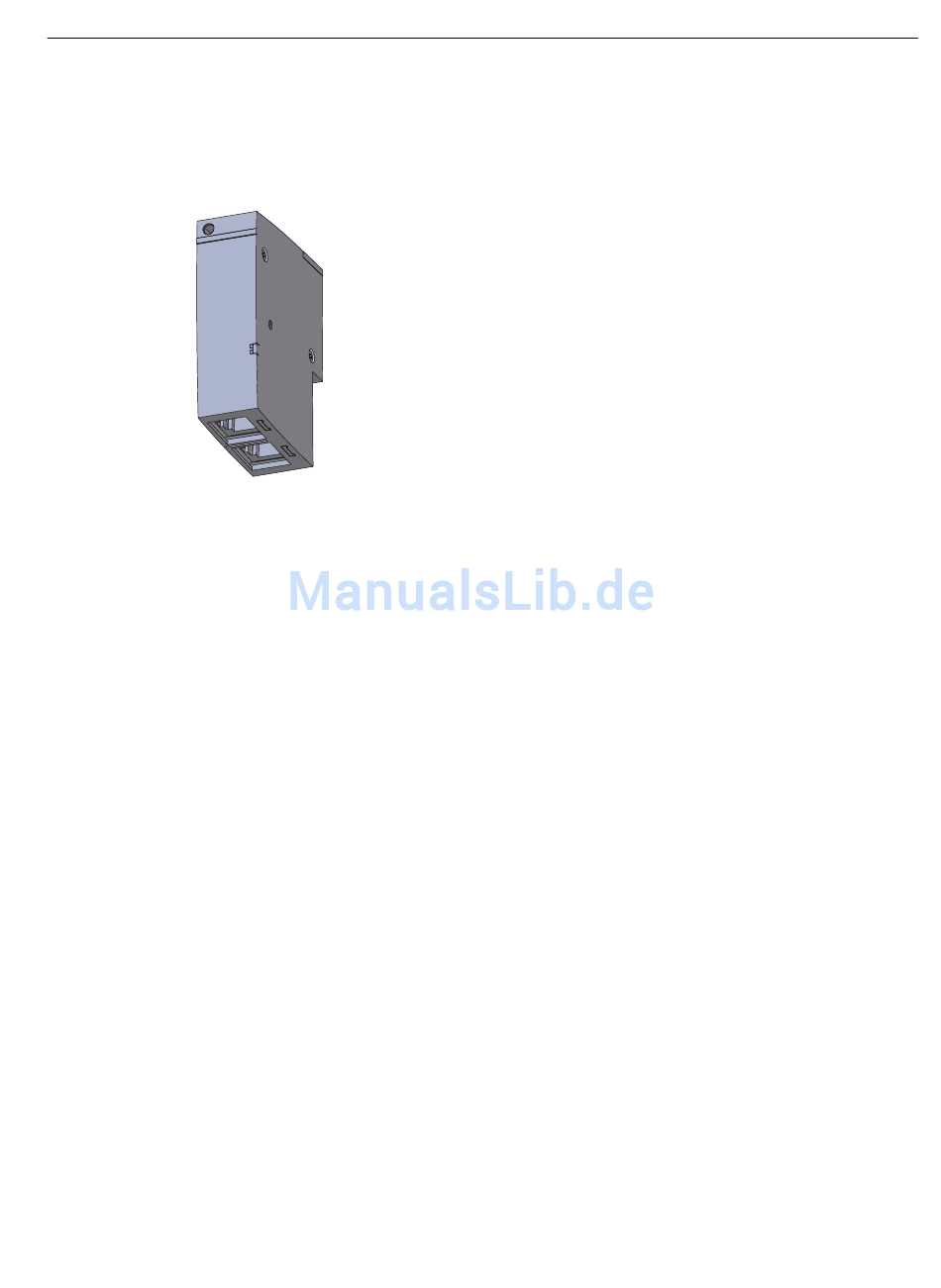

Beispiel BusAdapter BA 2×RJ45
