Systemübersicht

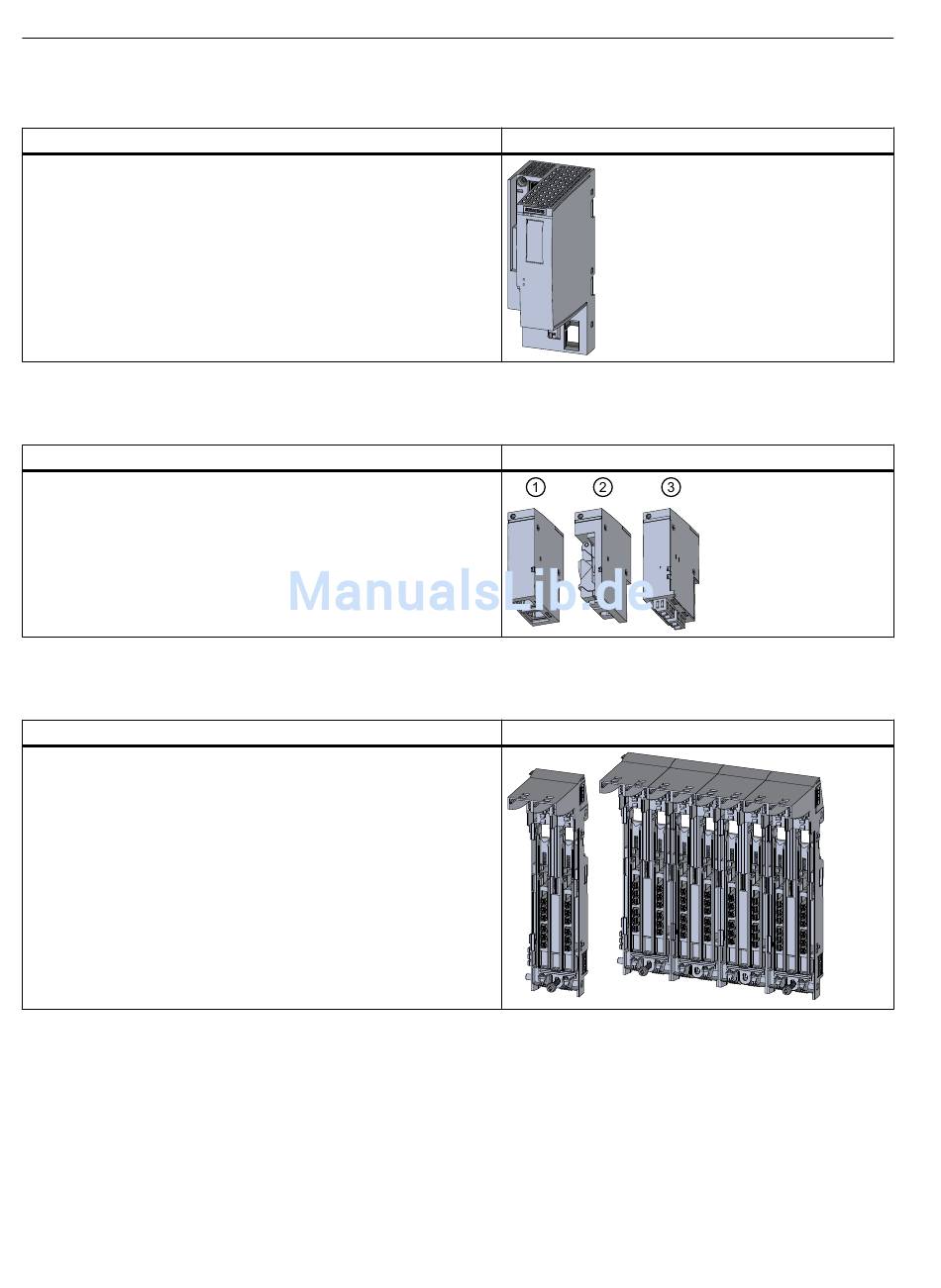

3.2 Basiskomponenten des IO-Device
Tabelle 3-4
Interfacemodul (Modul für PROFINET IO)
Das Interfacemodul:
● Verbindet das IO-Device mit dem IO‑Controller
● Tauscht über den Rückwandbus Daten mit den
Peripheriemodulen aus.
Tabelle 3-5
BusAdapter
Die BusAdapter für PROFINET IO ermöglichen Ihnen die freie Aus‐
wahl der Anschlusstechnik für das IO-Device. Für die Interfacemo‐
dule sind folgende Varianten verfügbar:
● Standard RJ45-Stecker (BA 2×RJ45)
● Fast Connect Stecker für direkten Anschluss des Buskabels
②
(BA 2×FC)
● Stecker für Lichtwellenleiter Glasfaser (BA 2xLC)
Tabelle 3-6
Trägermodul
Das Trägermodul leitet den Rückwandbus zu allen Peripheriemo‐
dulen weiter. Der Powerbus wird in Abhängigkeit vom jeweils plat‐
zierten Terminalblock weitergeleitet.
Trägermodule für Peripheriemodule sind in folgenden Varianten
verfügbar:
● Trägermodul 2-fach
● Trägermodul 8-fach
Hinweis:
Im Auslieferungszustand sind die Befestigungsschrauben für den
Transport gesichert.
Entfernen Sie diese Transportsicherungen vor dem Anziehen der
Befestigungsschrauben.
16
Funktion
Funktion
①
③
Funktion
Abbildung
Abbildung
Abbildung
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB
