- Seite 1 Security-Hinweise Produktübersicht Anschließen SIMATIC Parameter ET 200SP HA Digitaleingabemodul DI Anzeigen und Alarme 8x24...125VDC HA (6DL1131-6DF00-0PK0) Technische Daten Gerätehandbuch Treiber, Parameter, Diagnosemeldungen und Adressraum 11/2017 A5E39288658-AB...
-
Seite 2: Qualifiziertes Personal
Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Security-Hinweise............................5 Produktübersicht............................7 Eigenschaften des Peripheriemoduls DI 8x24…125VDC HA..........7 Anschließen..............................9 Anschlussbelegung des Peripheriemoduls DI 8x24…125VDC HA..........9 Prinzipschaltbild........................11 Parameter..............................13 Parameter des Peripheriemoduls DI 8x24…125VDC HA............13 Modul-/Kanalparameter......................14 Erklärung der Modul-/Kanalparameter...................16 Anzeigen und Alarme..........................19 Status- und Fehleranzeigen des Peripheriemoduls DI 8x24…125VDC HA......19 Alarme............................22 Technische Daten............................23 Treiber, Parameter, Diagnosemeldungen und Adressraum...............27 Konzept der Treiber- und Diagnosebausteine...............27... - Seite 4 Inhaltsverzeichnis Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
-
Seite 5: Security-Hinweise
Security-Hinweise [ID: 90983944203] Siemens bietet Produkte und Lösungen mit Industrial Security-Funktionen an, die den sicheren Betrieb von Anlagen, Systemen, Maschinen und Netzwerken unterstützen. Um Anlagen, Systeme, Maschinen und Netzwerke gegen Cyber-Bedrohungen zu sichern, ist es erforderlich, ein ganzheitliches Industrial Security-Konzept zu implementieren (und kontinuierlich aufrechtzuerhalten), das dem aktuellen Stand der Technik entspricht. - Seite 6 Security-Hinweise Konventionen Beachten Sie auch die folgendermaßen gekennzeichneten Hinweise: Hinweis Ein Hinweis enthält wichtige Informationen zum in der Dokumentation beschriebenen Produkt, zur Handhabung des Produkts oder zu dem Teil der Dokumentation, auf den besonders aufmerksam gemacht werden soll. Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
-
Seite 7: Produktübersicht

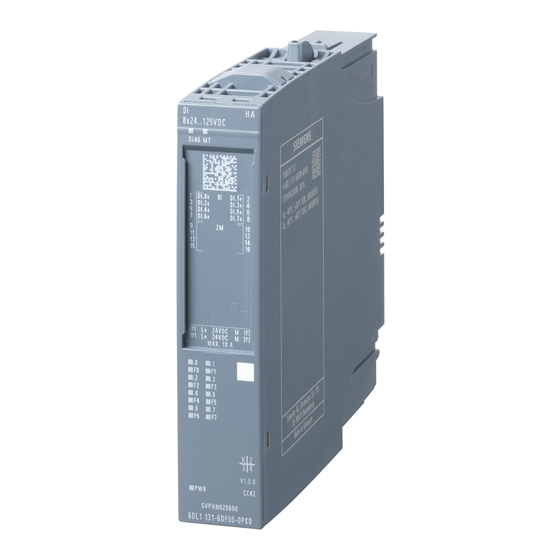

Produktübersicht Eigenschaften des Peripheriemoduls DI 8x24…125VDC HA [ID: 80184473739] Ansicht des Moduls 8x 24 ..1 25 VD C DI AG M T 1 DI .0 + DI .1+ 3 DI .2+ DI .3 + 5 DI .4 + 7 DI .6 + DI .5 + DI .7+ 1P 1 L+ 24... - Seite 8 Produktübersicht 2.1 Eigenschaften des Peripheriemoduls DI 8x24…125VDC HA Eigenschaften Das Peripheriemodul hat folgende technische Eigenschaften: ● 8 Digitaleingänge potentialgetrennt zum Rückwandbus und zur Versorgungsspannung L+/ M Wurzelung 8 ● Digitaleingänge mit folgenden kanalgranular parametrierbaren Eigenschaften – Diagnose – Eingangsverzögerung – Prozessalarme bei steigender und fallender Flanke ●...
-
Seite 9: Anschließen
Anschließen Anschlussbelegung des Peripheriemoduls DI 8x24…125VDC HA [ID: 80184505355] Terminalblöcke Das Peripheriemodul können Sie mit folgenden Terminalblöcken betreiben: ● 6DL1193-6TP00-0DK0, hell ● 6DL1193-6TP00-0BK0, dunkel Der Terminalblock ist nicht im Lieferumfang des Peripheriemoduls enthalten und extra zu bestellen. Hinweis Weitere Informationen zum Aufbau entnehmen Sie dem Systemhandbuch. Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB... -
Seite 10: Allgemeine Anschlussbelegung
Anschließen 3.1 Anschlussbelegung des Peripheriemoduls DI 8x24…125VDC HA Allgemeine Anschlussbelegung Tabelle 3-1 Anschlussbelegung des DI 8×24...125VDC HA Klemme Belegung Klemme Belegung Erläuterungen : Eingangssignal, Kanal n 2M: Signalspannung 1P1: Versorgungsspannung L+ der Potenzial‐ schiene 1P 2P1: Versorgungsspannung L+ der Potenzial‐ schiene 2P 1P2: Massebezug der Potenzialschiene 1P 2P2: Massebezug der Potenzialschiene 2P... -
Seite 11: Prinzipschaltbild
Anschließen 3.2 Prinzipschaltbild Prinzipschaltbild [ID: 80184569227] Das folgende Bild zeigt das Prinzipschaltbild des DI 8x24...125VDC HA. DIAG Status Kanal 0...7 Status Diagnose Fehler Kanal 0 Fehler Kanal 7 Spannungs- DC24V 3,3V überwachung Verpolschutz Bild 3-1 Prinzipschaltbild DI 8×24 ...125VDC HA Um eine Drahtbruchprüfung durchführen zu können ist es erforderlich, Geberkontakte mit einem Widerstand zu beschalten. - Seite 12 Anschließen 3.2 Prinzipschaltbild Tabelle 3-2 Abhängigkeiten von Eingangsnennspannung und Widerstand Eingangsnennspannung Widerstand Rs DC 24 V 43 kΩ DC 48 V 100 kΩ DC 125 V 300 kΩ Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
-
Seite 13: Parameter
Parameter Parameter des Peripheriemoduls DI 8x24…125VDC HA [ID: 80184625803] Projektieren Sie projektieren das Peripheriemodul mit PCS 7 ab V9.0. Parameter Über Parameter legen Sie die Arbeitsweise des Peripheriemoduls fest. Die Zeitstempelung (Genauigkeit 1 ms) konfigurieren Sie im Parametrierdialog des Peripheriemoduls. Die Parameter unterteilen sich in: ●... -
Seite 14: Modul-/Kanalparameter
Parameter 4.2 Modul-/Kanalparameter Modul-/Kanalparameter [ID: 91143428107] Parameter des DI 8x24…125VDC HA Sie haben folgende Einstellmöglichkeiten: Tabelle 4-1 Parameter und deren Voreinstellung Parameter Wertebereich Voreinstellung Umparametrie‐ Wirkungsbe‐ ren im RUN reich Diagnose aktiviert Modul ● aktiviert fehlende Versorgungsspan‐ ● deaktiviert nung L+ Diagnose aktiviert Kanal... -
Seite 15: Umparametrierung
Parameter 4.2 Modul-/Kanalparameter Umparametrierung Jede Umparametrierung setzt das entsprechende Verhalten zurück. Siehe auch Prinzipschaltbild (Seite 11) Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB... -
Seite 16: Erklärung Der Modul-/Kanalparameter
Parameter 4.3 Erklärung der Modul-/Kanalparameter Erklärung der Modul-/Kanalparameter [ID: 80184636939] Betriebsart Legt fest, ob ein Kanal aktiviert oder deaktiviert ist. Diagnose fehlende Versorgungsspannung L+ Freigabe der Diagnose bei fehlender oder zu geringer Versorgungsspannung L+. Diagnose Drahtbruch Bei aktivierter Drahtbruch Prüfung und einem am Eingang zu geringen Stromfluß können Sie über den Parameter Diagnose Drahtbruch eine Drahtbruchdiagnose freigeben. - Seite 17 Parameter 4.3 Erklärung der Modul-/Kanalparameter Eine Potenzialgruppe endet mit dem dunklen Terminalblock, welchem ein heller Terminalblock oder ein Servermodul im Stationsaufbau folgt. Weitere Informationen zum Aufbau der Potenzialgruppe entnehmen Sie dem SIMATIC; Dezentrales Peripheriesystem; ET 200SP HA. Systemhandbuch Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
- Seite 18 Parameter 4.3 Erklärung der Modul-/Kanalparameter Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
-
Seite 19: Anzeigen Und Alarme
Anzeigen und Alarme Status- und Fehleranzeigen des Peripheriemoduls DI 8x24…125VDC [ID: 80184678667] LED-Anzeigen Im folgenden Bild sehen Sie die LED-Anzeigen des Peripheriemoduls. 8x24..125VDC DIAG MT 1 DI.0+ DI.1+ 3 DI.2+ DI.3+ 5 DI.4+ DI.5+ 7 DI.6+ DI.7+ 1P1 L+ 24VDC M 1P2 2P1 L+ 24VDC M 2P2 MAX. - Seite 20 Anzeigen und Alarme 5.1 Status- und Fehleranzeigen des Peripheriemoduls DI 8x24…125VDC HA LED DIAG Tabelle 5-1 Diagnoseanzeige der LED DIAG LED DIAG Bedeutung Die Versorgungsspannung der ET 200SP HA ist gestört oder ausgeschaltet Modul ist nicht parametriert blinkt Modul ist parametriert, es steht keine Moduldiagnose an Modul ist parametriert, es steht mindestens eine Diagnosemeldung an.
- Seite 21 Anzeigen und Alarme 5.1 Status- und Fehleranzeigen des Peripheriemoduls DI 8x24…125VDC HA LED Kanalstatus LED Kanalfehler Bedeutung Prozesssignal = 0 und ● Kanal aktiviert und Kanaldiagnose anstehend Prozesssignal = 1 und ● Kanal aktiviert und Kanaldiagnose anstehend LED PWR Tabelle 5-4 Statusanzeige der LED PWR LED PWR Bedeutung...
-
Seite 22: Alarme
Anzeigen und Alarme 5.2 Alarme Alarme [ID: 80184722827] Das Peripheriemodul unterstützt Diagnosealarme und Prozessalarme. Weitere Informationen über Prozessalarme finden Sie im Anhang Prozessalarme (Seite 36) Diagnosealarme Über Diagnosealarme werden vom Peripheriemodul sowohl Diagnosemeldungen wie auch Maintenance-Ereignisse gemeldet, siehe auch Anhang Diagnosemeldungen und Maintenance-Ereignisse (Seite 34). -
Seite 23: Technische Daten
Technische Daten [ID: 80184746251] Technische Daten des DI 8×24...125VDC HA Artikelnummer 6DL1131-6DF00-0PK0 Allgemeine Informationen Produkttyp-Bezeichnung DI 8x24 ... 125VDC HA HW-Funktionsstand FS01 Firmware-Version V1.0 ● FW-Update möglich verwendbarer Terminalblock TB-Typ K0 Farbcode für modulspezifisches Farbkennzeich‐ CC42 nungsschild Produktfunktion Ja; I&M0 bis I&M3 ●... - Seite 24 Technische Daten Artikelnummer 6DL1131-6DF00-0PK0 Eingangskennlinie nach IEC 61131, Typ 1 Eingangskennlinie nach IEC 61131, Typ 3 Zeitstempelung Ja; Auflösung 10 ms Zeitstempelung (Genauigkeit 1ms) Ja; Auflösung 1 ms Eingangsspannung ● Art der Eingangsspannung -125 ... +5 V ● für Signal "0" +11 ...
- Seite 25 Technische Daten Artikelnummer 6DL1131-6DF00-0PK0 ● zwischen den Kanälen und Rückwandbus Zulässige Potenzialdifferenz zwischen verschiedenen Stromkreisen AC 250 V/DC 300 V Isolation Isolation geprüft mit DC 3 500 V/1 min, Type Test Umgebungsbedingungen Umgebungstemperatur im Betrieb -40 °C ● waagerechte Einbaulage, min. 70 °C ●...
- Seite 26 Technische Daten Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
-
Seite 27: Treiber, Parameter, Diagnosemeldungen Und Adressraum
Treiber, Parameter, Diagnosemeldungen und Adressraum Konzept der Treiber- und Diagnosebausteine [ID: 96680491787] Einsatz außerhalb des PCS 7-Umfeldes Die folgenden Informationen des Anhangs, sind für den Einsatz der ET 200SP HA außerhalb des PCS 7-Umfeldes relevant. Wenn Sie keinen Einsatz außerhalb des PCS 7-Umfeldes planen, benötigen Sie die Informationen des Anhangs nicht. -
Seite 28: Zeitoptimierte Abarbeitung
Treiber, Parameter, Diagnosemeldungen und Adressraum A.1 Konzept der Treiber- und Diagnosebausteine den Treibergenerator durch zusätzliche XML-Dateien (Objekt- und Aktionslisten) erweitert werden. Hinweis Beachten Sie folgende Hinweise: ● Die Bibliothek mit den Treiberbausteinen müssen Sie mit Setup auf dem PC installieren. Nur dann ist gewährleistet, dass Sie auch das für den Treibergenerator benötigte Metawissen zur Verfügung haben. -
Seite 29: Parametrierung
Treiber, Parameter, Diagnosemeldungen und Adressraum A.2 Parametrierung Parametrierung [ID: 80184760203] Parametrierung im Anwenderprogramm Sie können einzelne Kanäle des Moduls im RUN umparametrieren, ohne dass dies Rückwirkungen auf die übrigen Kanäle hat. Parameter ändern im RUN Die Parameter werden mit der Anweisung "WRREC" über den Datensatz 128 an das Modul übertragen. -
Seite 30: Zulässige Parameter
Treiber, Parameter, Diagnosemeldungen und Adressraum A.2 Parametrierung Zulässige Parameter Zulässig sind ausschließlich die im Folgenden jeweils angegebenen Werte. Werte, die nicht aufgelistet sind, werden vom Modul abgewiesen. Jeder Parameterdatensatz wird vom Modul überprüft. Wird ein fehlerhafter Parameter erkannt, wird der komplette Datensatz verworfen und die Parameter des Moduls bleiben unverändert. Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB... -
Seite 31: Parametrierung Und Aufbau Der Modul-/Kanalparameter
Treiber, Parameter, Diagnosemeldungen und Adressraum A.3 Parametrierung und Aufbau der Modul-/Kanalparameter Parametrierung und Aufbau der Modul-/Kanalparameter [ID: 91015110795] Aufbau des Datensatzes 128 Der Datensatz 128 hat eine Länge von 28 Byte. Er enthält Modulparameter sowie alle Kanalparameter der 8 Kanäle. Bild A-1 Aufbau Datensatz 128 Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) -
Seite 32: Kopfinformation Und Modulparameter
Treiber, Parameter, Diagnosemeldungen und Adressraum A.3 Parametrierung und Aufbau der Modul-/Kanalparameter Kopfinformation und Modulparameter Das folgende Bild zeigt den Aufbau der Kopfinformation und Modulparameter. Bild A-2 Kopfinformation und Modulparameter Datensatz 128 Kanalparameter Jeder Kanalparameterblock enthält die Kanalparameter für den Digitaleingang (2 Byte). Das folgende Bild zeigt den Aufbau der Kanalparameter für Kanal 0 bis 7. - Seite 33 Treiber, Parameter, Diagnosemeldungen und Adressraum A.3 Parametrierung und Aufbau der Modul-/Kanalparameter Alle nicht verwendeten Bits, sowie die mit „reserviert“ gekennzeichneten Bits oder Bytes müssen auf Null gesetzt sein. Sie aktivieren einen Kanalparameter, indem Sie das entsprechende Bit auf "1" bzw. auf den entsprechenden Wert setzen.
-
Seite 34: Diagnosemeldungen Und Maintenance-Ereignisse
Treiber, Parameter, Diagnosemeldungen und Adressraum A.4 Diagnosemeldungen und Maintenance-Ereignisse Diagnosemeldungen und Maintenance-Ereignisse [ID: 91008185867] Diagnosemeldungen Zu jedem erkannten Fehler wird eine Diagnosemeldung generiert. Am Modul blinkt die LED DIAG. Zusätzlich wird die Diagnose kanalgranular durch die entsprechenden Kanalfehler LEDs angezeigt. Die Diagnosemeldungen können z. - Seite 35 Treiber, Parameter, Diagnosemeldungen und Adressraum A.4 Diagnosemeldungen und Maintenance-Ereignisse Diagnosemel‐ Fehler‐ Zuordnung Bedeutung Abhilfe dung code Remanenzspei‐ Modul Ein Fehler des Speicherbausteins Trägermodul austauschen cher im Träger‐ auf dem Trägermodul wurde wäh‐ modul defekt rend des Anlaufs erkannt Remanenzspei‐ Modul Ein Fehler des Speicherbausteins Terminalblock austauschen cher im Terminal‐...
-
Seite 36: Prozessalarme
Treiber, Parameter, Diagnosemeldungen und Adressraum A.5 Prozessalarme Prozessalarme [ID: 91008194059] Prozessalarme Das DI 8x24…125VDC HA kann bei Signalwechsel von Digitaleingängen Prozessalarme auslösen. Im Falle eines Alarms werden in der CPU automatisch Alarm-OBs aufgerufen. Detaillierte Informationen zum Ereignis erhalten Sie im Prozessalarm-Organisationsbaustein mit der Anweisung "RALRM"... -
Seite 37: Adressraum
Treiber, Parameter, Diagnosemeldungen und Adressraum A.6 Adressraum Adressraum [ID: 80184647691] Abkürzungen ● „EB“ steht für Eingangsbyte, also Modulanfangsadresse im Eingabebereich ● „DI“ steht für Digitaleingang ● „QDIn“ steht für Wertstatus (QI) des Digitaleingangs n Adressraum Das folgende Bild zeigt die Belegung des Adressraums des DI 8×24...125VDC HA. EB x + Bedeutung QDI7... -
Seite 38: Adressraum Mit Zeitstempelung (Genauigkeit 1 Ms)
Treiber, Parameter, Diagnosemeldungen und Adressraum A.7 Adressraum mit Zeitstempelung (Genauigkeit 1 ms) Adressraum mit Zeitstempelung (Genauigkeit 1 ms) [ID: 91907821067] Abkürzungen ● „EB“ steht für Eingangsbyte, also Modulanfangsadresse im Eingabebereich ● „DI“ steht für Digitaleingang ● „QDIn“ steht für Wertstatus (QI) des Digitaleingangs n Digitalbetrieb mit Zeitstempelung (Genauigkeit 1 ms) Die folgende Tabelle zeigt die Belegung des Adressraums des Moduls DI 8x24...125VDC HA im Digitalbetrieb mit Zeitstempelung (Genauigkeit 1 ms). -
Seite 39: Index
Index Anschlussbelegung, 10 Technologieparameter, 31 Terminalblock, 9 Datensatz 128, 31 Kopfinformation, 32 Wertstatus DI 8x24…125VDC HA auswerten, 37, 38 Anschlussbelegung, 10 Eigenschaften, 8 Funktionen, 8 Kanalparameter, 14 Modulparameter, 14 Parameter, 13, 14 Prinzipschaltbild, 11 Technische Daten, 23 Zubehör, 8 Diagnosealarm, 22 Dokumentation Gültigkeitsbereich, 5 Kanalparameter, 14, 31... - Seite 40 Index Digitaleingabemodul DI 8x24...125VDC HA (6DL1131-6DF00-0PK0) Gerätehandbuch, 11/2017, A5E39288658-AB...
