Profilschiene für Montage vorbereiten (für Profischienen > 530 mm)
Um die 1500 mm-Profilschiene für die Montage vorzubereiten, gehen Sie folgendermaßen vor:
1. Kürzen Sie die Profilschiene auf das erforderliche Maß.
2. Reißen Sie die Löcher an. Die notwendigen Maße finden Sie in der Tabelle "Maßangaben
für die Bohrungen":
– Bohren Sie nach dem Anfang und vor dem Ende der Profilschiene Befestigungspunkte
– Empfehlung zur Befestigung von Profilschienen > 530 mm:
Hinweis
Achten Sie darauf, dass sich keine Grate oder Späne an der Profilschiene befinden.
Um eine sichere Montage der Module zu gewährleisten, achten Sie darauf, dass Sie die
Bohrungen zentrisch auf der Kennzeichnungsrille platzieren und nur Schrauben der
maximalen Größe verwenden.
①
②

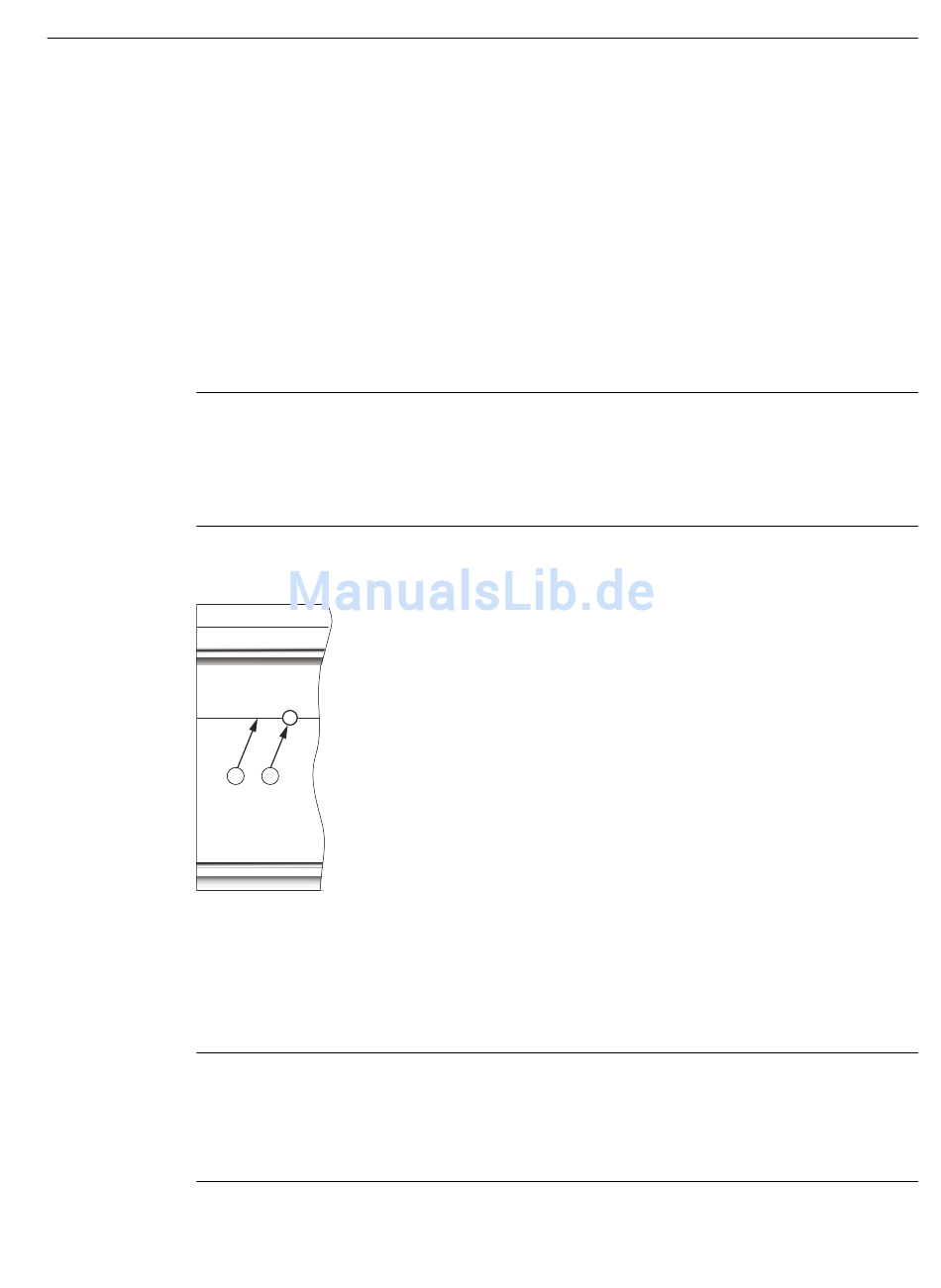

Bild 5-1
Profilschiene montieren
Hinweis
Mindestabstände
Beachten Sie die Mindestabstände im Schaltschrank.
Weitere Informationen hierzu finden Sie im Kapitel "Mindestabstände im Schaltschrank
(Seite 52)".
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB
(Abstand 15 mm).
Vermitteln Sie zwischen dem ersten und letzten Befestigungspunkt zusätzliche
Bohrungen (maximaler Abstand 500 mm).
1 2
Kennzeichnungsrille für zusätzliche Bohrungen
Zusätzliche Bohrung
Profilschiene für Montage vorbereiten
Montieren
5.3 Profilschiene montieren
