Anschließen
6.7 Versorgungsspannung am Interfacemodul anschließen
6.7
Versorgungsspannung am Interfacemodul anschließen
Einleitung
Die Versorgungsspannung des Interfacemoduls wird über einen 4-poligen Anschluss-Stecker
zugeführt, der sich vorn am Interfacemodul befindet.
Spannungsversorgung
Beachten Sie die Technischen Daten und die Informationen zur Versorgungsspannung im
Kapitel "Regeln und Vorschriften zum Betrieb (Seite 72)".

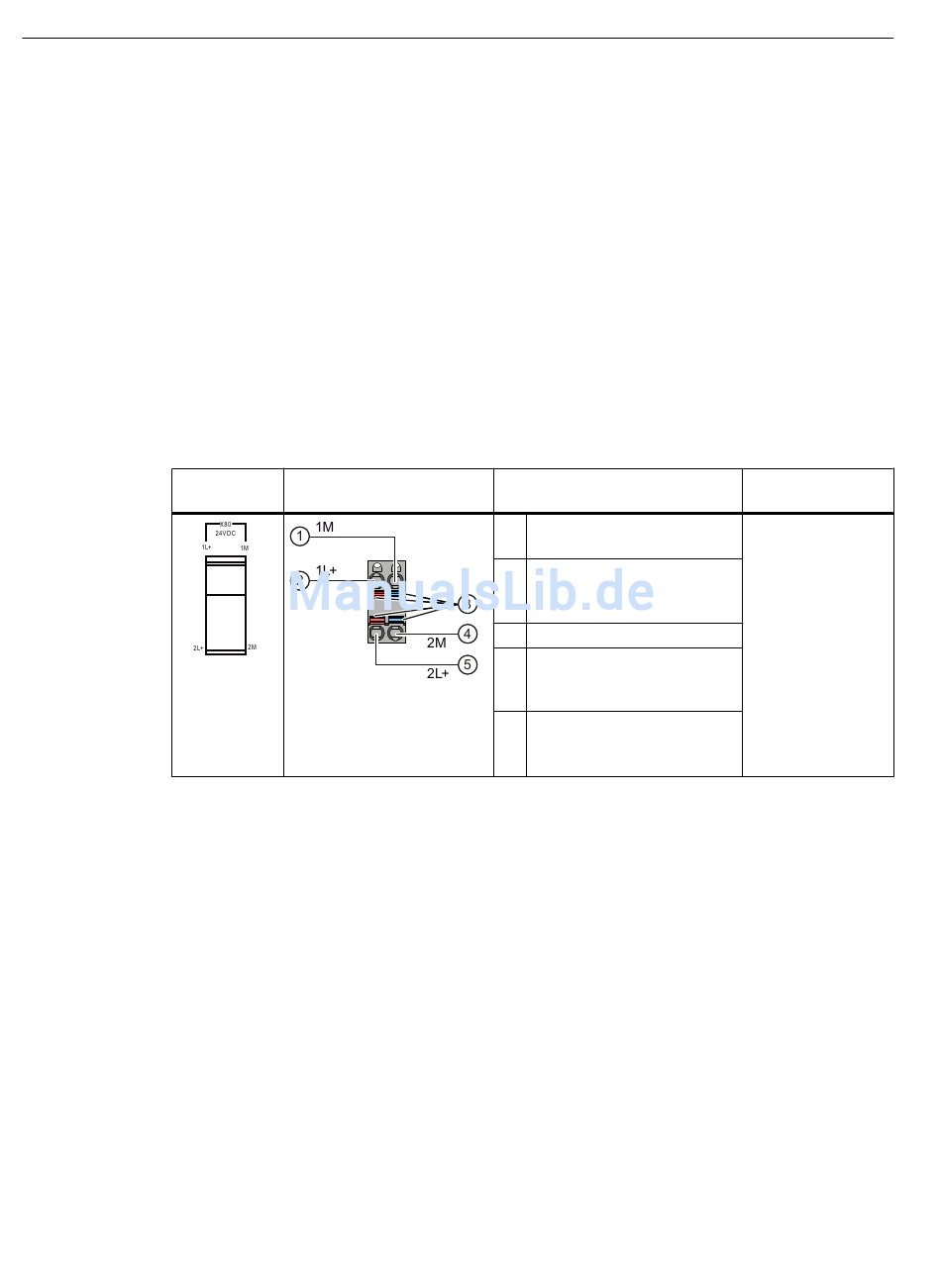

Anschluss für Spannungsversorgung (X80)
Die Kontakte des Anschluss-Steckers sind für folgende Anschlüsse vorgesehen:
IM: Steck‐
platz X80
Der maximale Anschlussquerschnitt beträgt 2,5 mm
Voraussetzung
Verdrahten Sie den Anschlussstecker nur bei ausgeschalteter Versorgungsspannung.
Benötigtes Werkzeug
Je nach Leitertyp
● eindrähtig ohne Aderendhülse: Werkzeuglos
● mehrdrähtig (Litze) mit Aderendhülse oder ultraschallverdichtet: Geeignetes Werkzeug
● mehrdrähtig (Litze) ohne Aderendhülse, unverarbeitet: Schraubendreher 3 bis 3,5 mm
Beachten Sie das Kapitel "Verdrahtungsregeln (Seite 77)".
86
Anschluss-Stecker
Anschlussbelegung
①
Versorgungsspannung: Mas‐
se (zulässiger Strom 10 A)
②
Versorgungsspannung: L+
DC 24 V (zulässiger Strom
10 A)
③
Federöffner
④
Versorgungsspannung wei‐
terschleifen: Masse (zulässi‐
ger Strom 10 A)
⑤
Versorgungsspannung wei‐
terschleifen: L+ DC 24 V (zu‐
lässiger Strom 10 A)
. Eine Zugentlastung ist nicht vorhanden.
2
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB
Verbunden
Im Anschluss-Ste‐
cker sind folgende
Kontakte miteinan‐
der verbunden:
● 1L+ und 2L+
● 1M und 2M
Damit haben Sie
die Möglichkeit die
Versorgungsspan‐
nung weiterzu‐
schleifen.
