Montage und Demontage
4.4 Montage auf der Hutschiene
Montieren

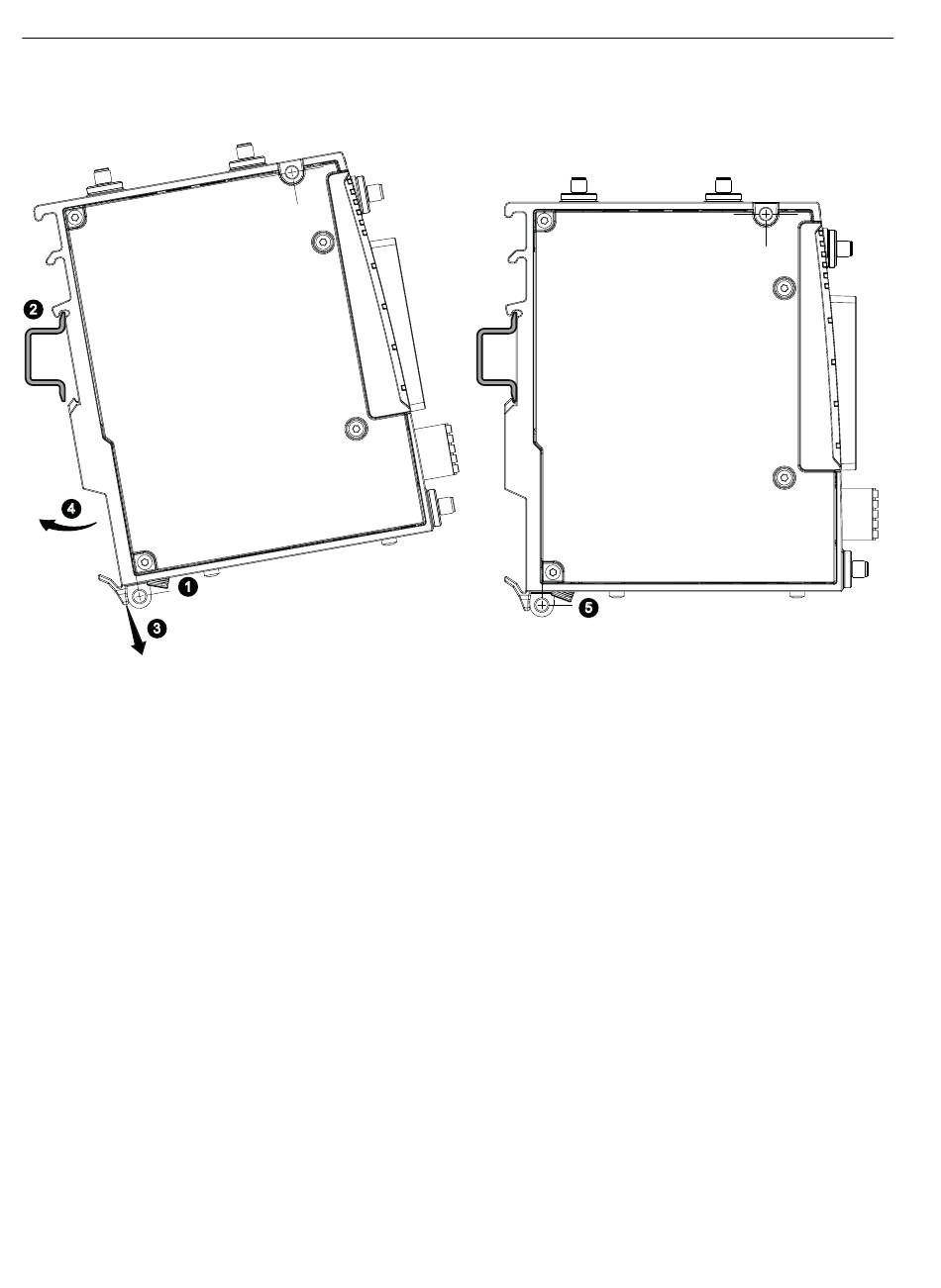

Führen Sie folgende Schritte durch, um das Gerät auf einer Hutschiene zu montieren:
1. Lösen Sie die Rändelschraube mit der Hand oder einem Schraubendreher.
2. Setzen Sie die dritte Gehäuseführung des Geräts auf die Oberkante der Hutschiene.
3. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel bis zum Anschlag nach unten.
4. Schwenken Sie das Gerät bei gezogenem Befestigungsriegel zur Hutschiene und drücken Sie
es gegen die Hutschiene, bis der gefederte Befestigungsriegel dort einrastet.
5. Drehen Sie die Rändelschraube zu, um das Gerät zusätzlich zu fixieren (Drehmoment 0,5
Nm).
6. Schließen Sie das Gerät an, siehe Kapitel "Anschließen (Seite 49)".
Demontieren
1. Schalten Sie das Gerät spannungslos.
2. Demontieren Sie alle angeschlossenen Leitungen.
3. Lösen Sie ggf. die Rändelschraube mit der Hand oder einem Schraubendreher.
4. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel auf der Rückseite des Geräts
nach unten.
5. Heben Sie das Gerät unten von der Hutschiene weg.
44
Betriebsanleitung, 10/2022, C79000-G8900-C650-03
SCALANCE MUM853-1
