6.6 Leitungsschirme anschließen
Einleitung
● Den Schirmanschluss benötigen Sie zum Auflegen von Leitungsschirmen (z. B. für
Analogmodule). Der Schirmanschluss leitet Störströme auf Kabelschirmen über die
Profilschiene zur Erde ab. Die Schirmanbindung bei Leitungseintritt in den Schaltschrank
ist nicht erforderlich.
● Den Schirmanschluss befestigen Sie am Terminalblock.
● Der Schirmanschluss besteht aus einer Schirmauflage und einer Schirmklemme.
● Der Schirmanschluss ist nach der Montage automatisch mit der Funktionserde FE der
Profilschiene verbunden.
Voraussetzungen
● Terminalblock

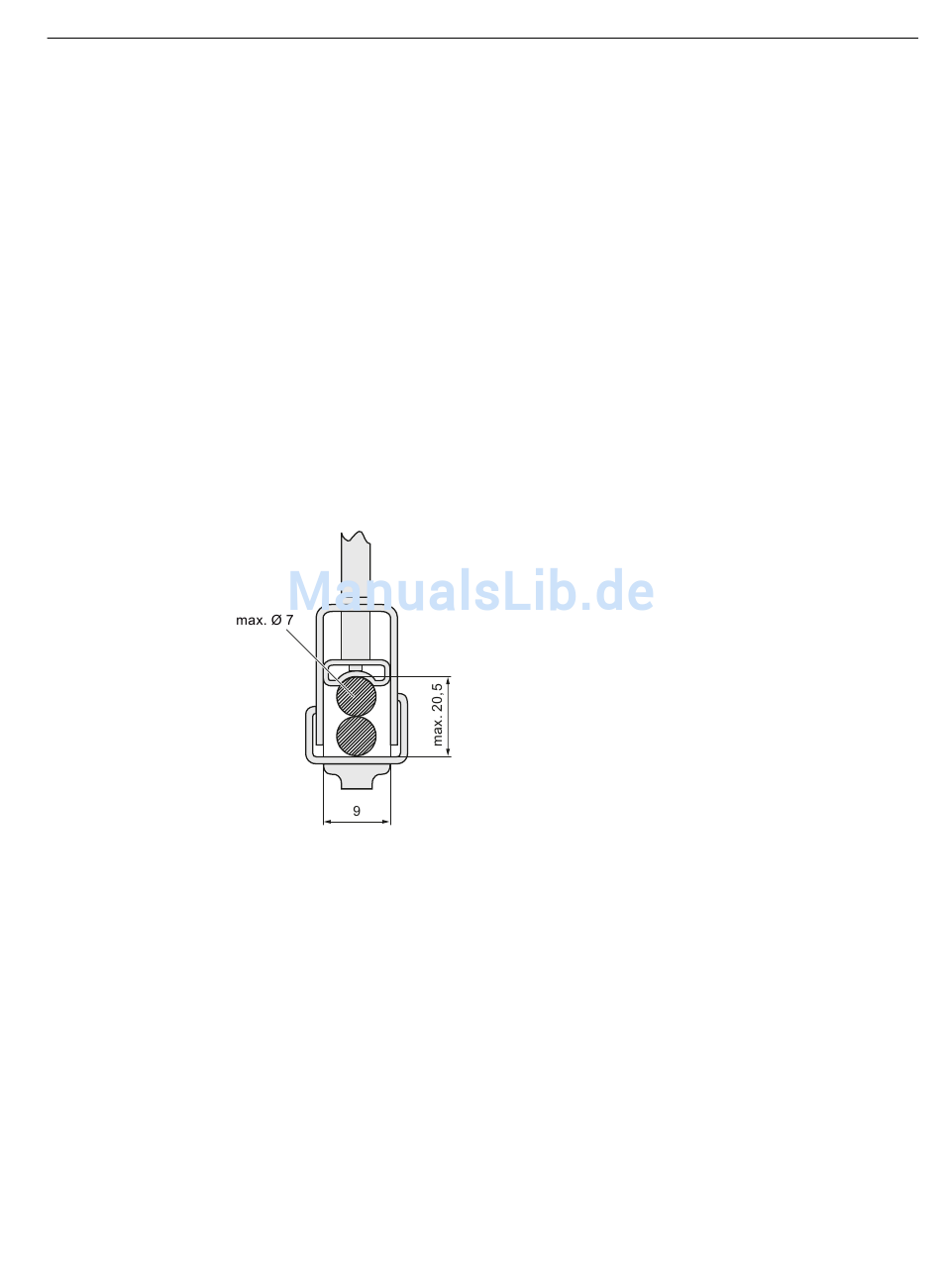

● Die Schirmklemme ist geeignet für Kabel mit max. je ∅ 7 mm.
Bild 6-7
Benötigtes Werkzeug
● Abisolierwerkzeug
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB
Schirmklemme
Anschließen
