6.4

Verdrahtungsregeln

Leitungsquerschnitte und Aderendhülsen
Informationen hierzu finden Sie im Kapitel "Leitungsquerschnitte und Aderendhülsen
(Seite 163)".
TWIN-Aderendhülsen für die Leitungen der Push-In-Klemmen
Aufgrund des Platzbedarfs von TWIN-Aderendhülsen mit 0,75 mm
beim Crimpen der TWIN-Aderendhülse auf einen korrekten Winkel zur Leiteranordnung
achten, damit die Leitungen optimal angeordnet sind.
①
②
③

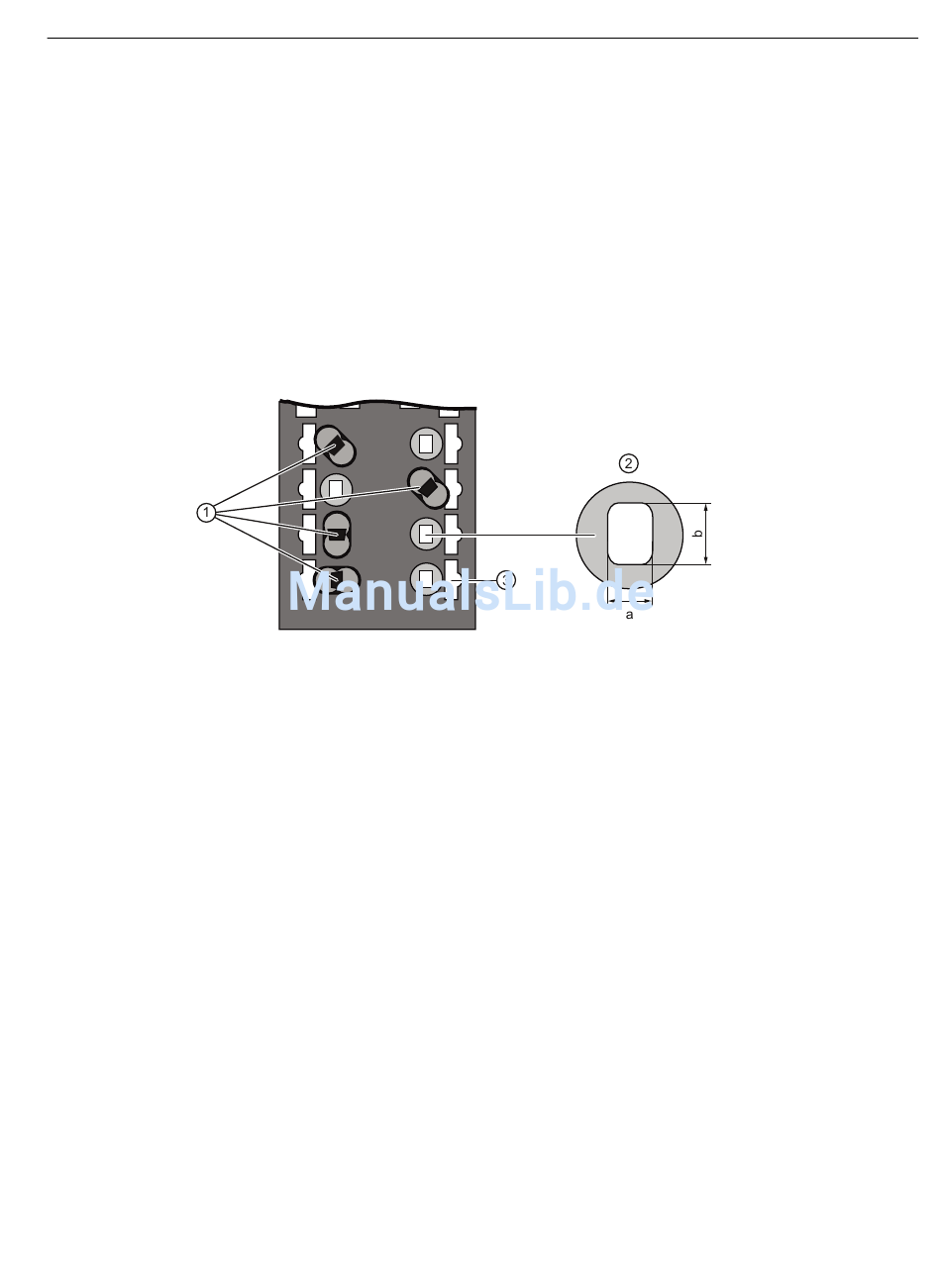

Bild 6-5
Zulässige Kabeltemperatur
Beachten Sie die Informationen im Kapitel "Mechanische und klimatische
Umgebungsbedingungen (Seite 132)".
Dezentrales Peripheriesystem ET 200SP HA
Systemhandbuch, 11/2017, A5E39261292-AB
TWIN-Aderendhülsen im korrekten Winkel crimpen
Querschnitt des Klemmraums
● a: 1,8 mm
● b: 2,4 mm
Federöffner
TWIN-Aderendhülsen
Anschließen
6.4 Verdrahtungsregeln
Querschnitt müssen Sie
