USV: OFFICE 400 - 2000
3.2 Gerätekomponenten der USV
Die gesamte Geräte-Serie ist in ein Kunststoff-Formgehäuse integriert. Alle Ge-
räteelemente zur Bedienung sind auf der Gerätefront und jene zum Anschluss
auf der Geräterückseite verteilt (sehen Sie hierzu die nachfolgenden Abbildun-
gen). Dabei sind die Gerätefronten bei allen Ausführungen gleich gestaltet.

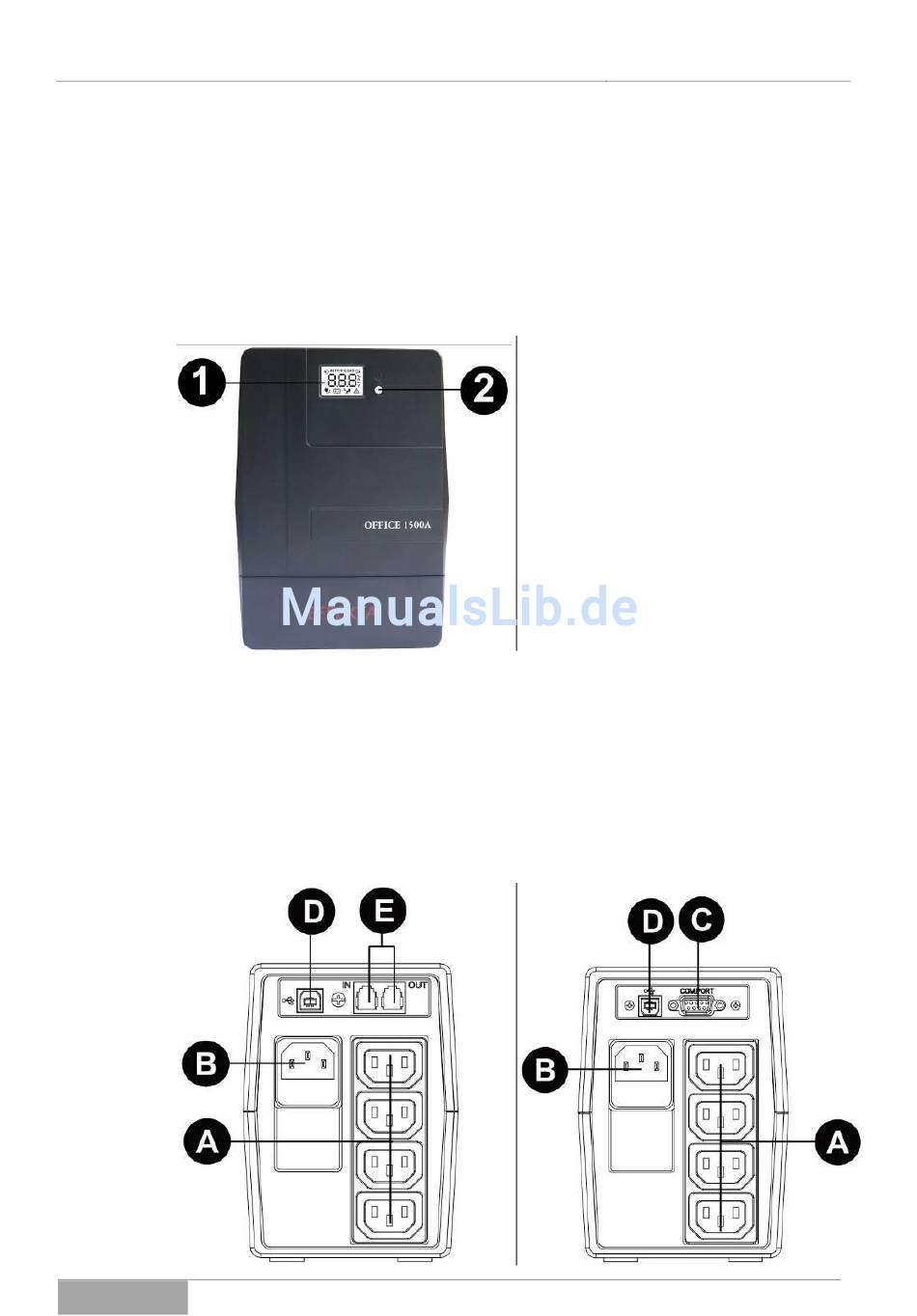

Die Gerätefront dient gleichermaßen als Bedienpanel und sei hier stellvertre-
tend für alle Geräte dargestellt:
Bei der OFFICE-Geräteserie unterscheiden sich die Geräterückseiten in der jeweili-
gen Ausführung und Leitungsklasse gemäß den nachfolgenden Abbildungen. Zu-
sammengefasst, in jeweils einer Gehäusegröße, sind hierbei die Leistungsbereiche:
400 – 800 VA, 1000 – 2000 VA untergebracht. Innerhalb eines Gerätes sind lediglich
die Ausführungsvarianten zwischen der seriellen Schnittstelle (RS-Variante) oder des
Überspannungsschutzes (LSP-Variante) möglich.
Darstellung der Geräte-Rückseiten: 400, 600, 800 VA
Serie
OFFICE
Gerätebeschreibung
Gerätefront (Bedienpanel):
(1) Geräteanzeige (DISPLAY)
(2) Geräteschalter Ein/Aus
19
