Effekta VVW 1200 Handbuch Seite 27

USV: VVW 1200
Auch hier ist darauf zu achten, dass die Schutzleiterverbindung und die ent-
sprechende Absicherung der Verbraucher vorliegen.

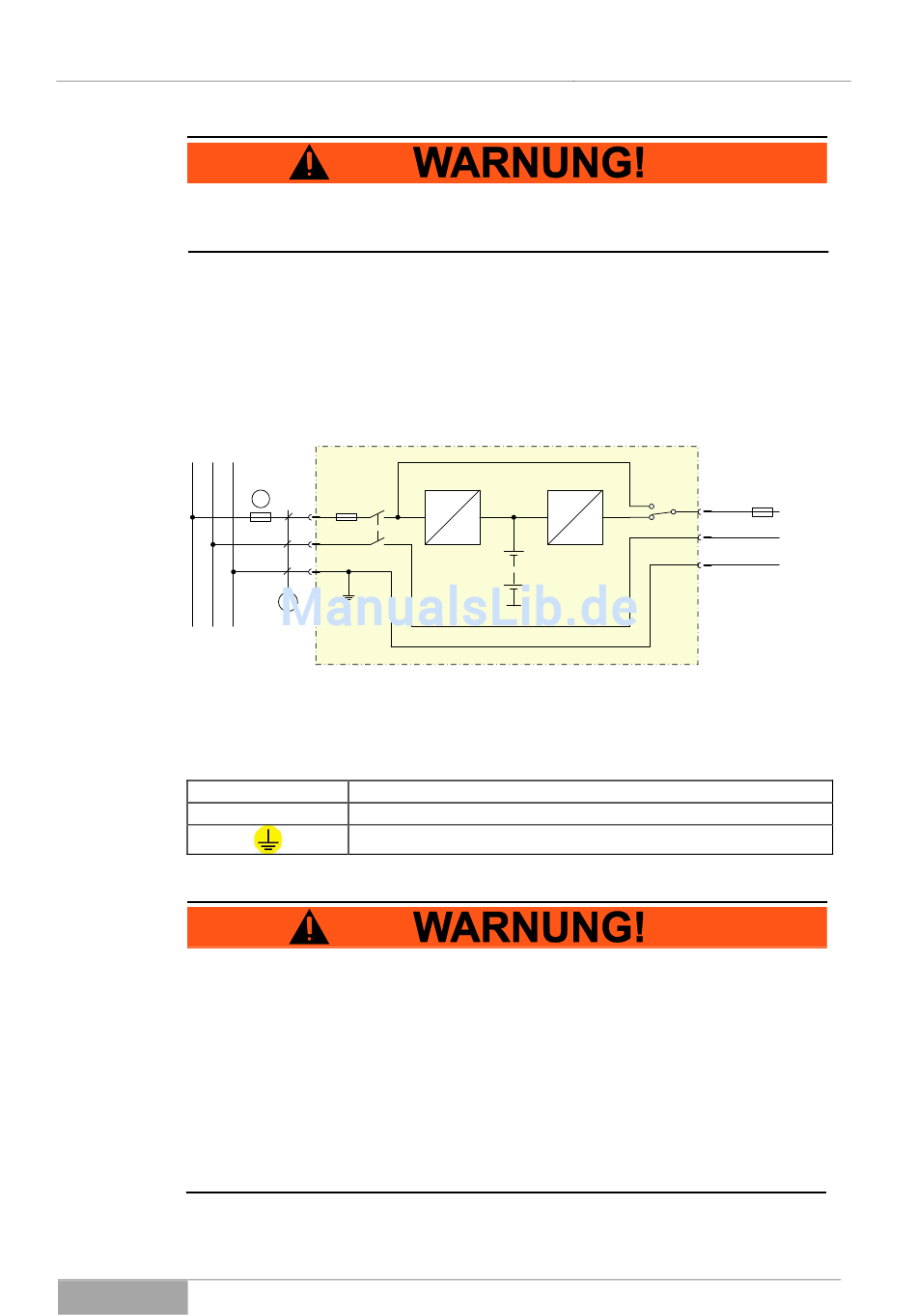

Sollte ein Festanschluss der USV erfolgen, beachten Sie bitte das nachfolgende
Anschlussschema.
Netz
L N PE
Abb. 5-2 Anschlussschema der USV an das Netz und die Verbraucher.
Der Schutzleiter ist hier unbedingt anzuschließen und der Schleifenwiderstand
bis zum letzten Verbraucher einzuhalten.
Es ist ebenfalls möglich die Verbraucher separat gegen Über- und Fehlerstrom
abzusichern und direkt zu erden.
Achten Sie Immer auf die korrekte Polung zwischen Ein- und Ausgang der USV.
Befindet sich die USV innerhalb eines Not-Aus-Kreises, ist zu beachten, dass
nach der Betätigung des Not-Aus-Kreises der USV-Ausgang nicht stromlos
wird. Die Verbraucher werden über die Dauer der USV-Autonomiezeit weiter
versorgt.
Serie VVW
S
L
N
PE
1
(S) Leitungsschutzschalter oder Sicherung 10A;
(1) Leitungsquerschnitt der Anschlussleitung 0,75 mm²;
Erdung!
Installation und Anschluss
~
=
= ~
L
L
N
Last
N
PE
PE
27
