Installation und Anschluss der USV
Alle in den technischen Daten aufgeführten Grenzwerte bezüglich der Umge-
bungs- und Betriebsbedingungen sind einzuhalten, um die einwandfreie Funkti-
onsweise der USV-Einrichtung zu gewährleisten.
Die USV-Einrichtung muss in einer gut belüfteten Umgebung aufgestellt wer-
den, weit entfernt von Flüssigkeiten, entflammbaren Gasen und Korrosionsmit-
teln.
Im Allgemeinen gelten für die Installation des USV-Systems folgende Regeln:

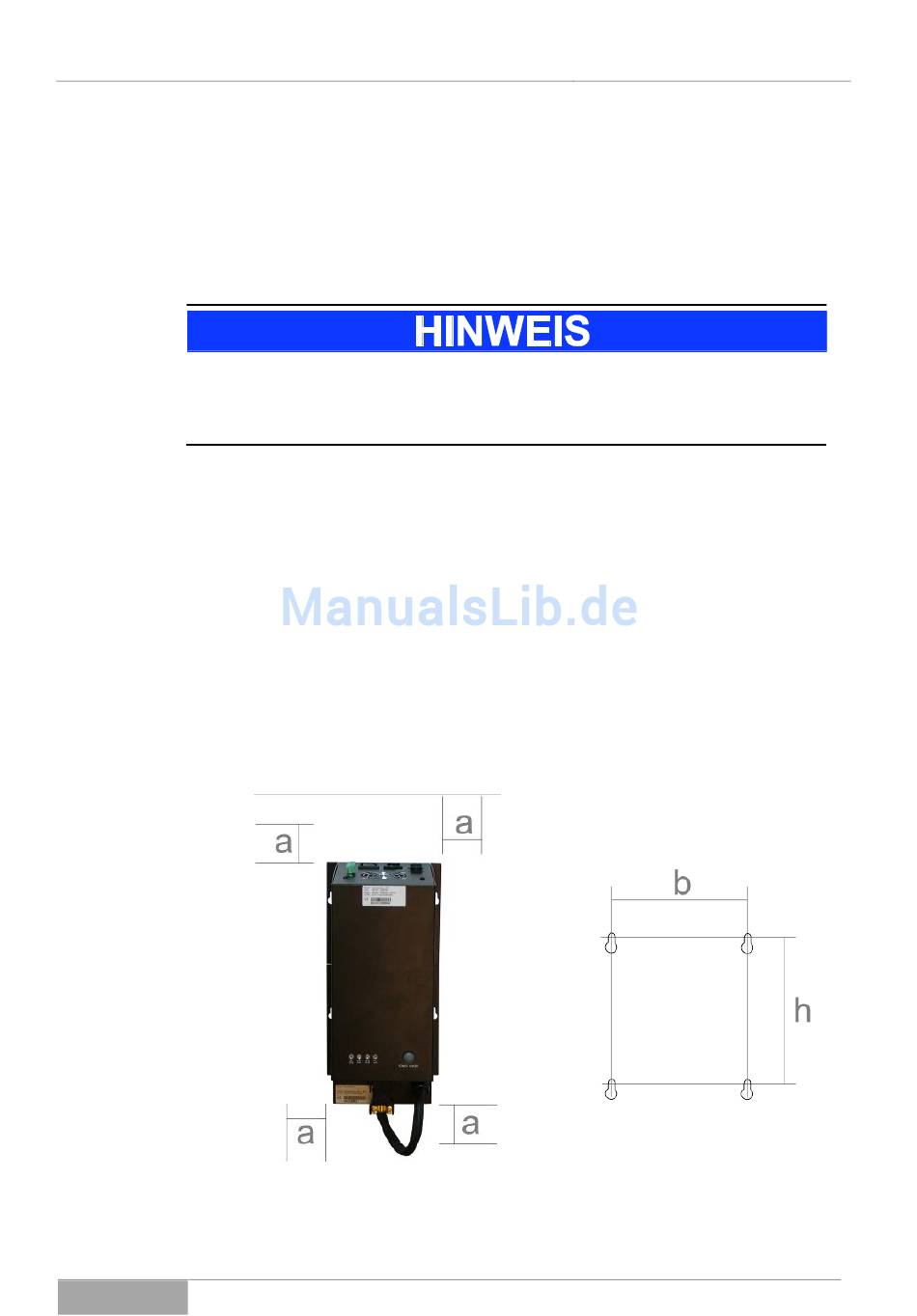

Abb. 5-1 Wandmontage und Mindestabstände des USV Systems. Nutzen Sie
eine Bohrschablone: b = 141 mm und h = 162 mm.
Der Abstand zu Nachbareinrichtungen beträgt (Minimum): a = 50 mm.
Serie VVW
–
Die Wandmontage der USV und der Akkubank darf nur an einer
tragfähigen, festen Wand erfolgen. Nutzen Sie geeignete Schrauben
und Dübel;
–
Beachten Sie die vorgegebene senkrechthängende Installationslage
(siehe Abb. 5-1). Nutzen Sie eine Bohrschablone um die Verschrau-
bungspositionen der USV und der Akkubank exakt einzuhalten;
–
Die USV darf nur an einem sauberen, staubfreien und trockenen Ort
installiert werden;
–
Des Weiteren muss ein Luftaustausch gemäß EN62040-1, Anhang
M für Einrichtungen mit Akkumulatoren eingehalten werden;
Installation und Anschluss
25
