USV: VVW 1200
3.2.2

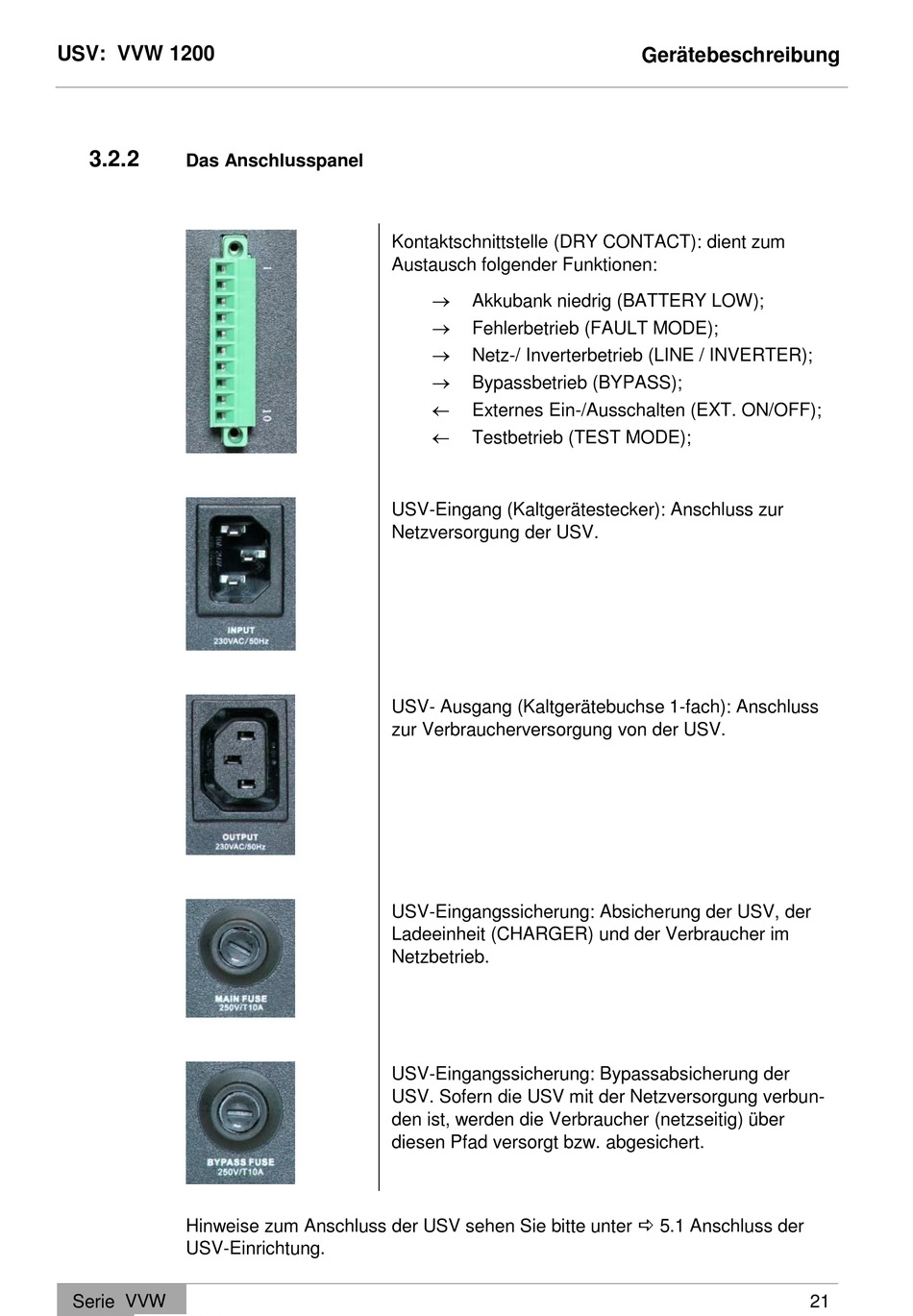

Das Anschlusspanel
Hinweise zum Anschluss der USV sehen Sie bitte unter 5.1 Anschluss der
USV-Einrichtung.
Serie VVW
Kontaktschnittstelle (DRY CONTACT): dient zum
Austausch folgender Funktionen:
Akkubank niedrig (BATTERY LOW);
Fehlerbetrieb (FAULT MODE);
Netz-/ Inverterbetrieb (LINE / INVERTER);
Bypassbetrieb (BYPASS);
Externes Ein-/Ausschalten (EXT. ON/OFF);
Testbetrieb (TEST MODE);
USV-Eingang (Kaltgerätestecker): Anschluss zur
Netzversorgung der USV.
USV- Ausgang (Kaltgerätebuchse 1-fach): Anschluss
zur Verbraucherversorgung von der USV.
USV-Eingangssicherung: Absicherung der USV, der
Ladeeinheit (CHARGER) und der Verbraucher im
Netzbetrieb.
USV-Eingangssicherung: Bypassabsicherung der
USV. Sofern die USV mit der Netzversorgung verbun-
den ist, werden die Verbraucher (netzseitig) über
diesen Pfad versorgt bzw. abgesichert.
Gerätebeschreibung
