BEDIENELEMENTE UND ANSCHLÜSSE

STROMQUELLE T.I.M.E. SYNERGIC

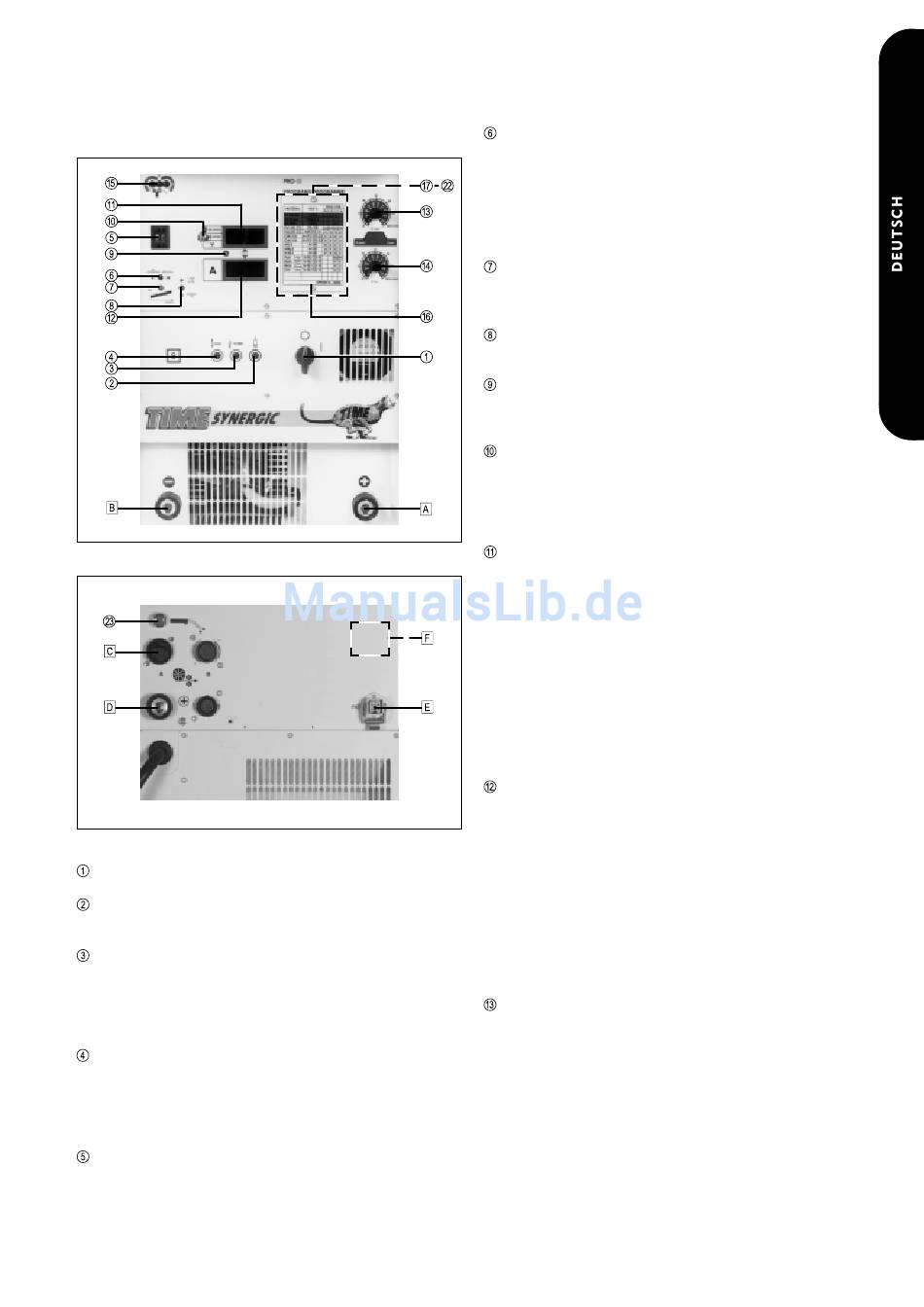

Abb.2 Vorderseite Stromquelle T.I.M.E. Synergic
Abb.3 Rückseite Stromquelle T.I.M.E. Synergic
Netzschalter
Anzeige Betriebsbereit ... leuchtet wenn der Netzschalter auf „I"
geschaltet ist
Anzeige Übertemperatur leuchtet ...
- wenn Gerät thermisch überlastet ist
- Stecker für Kühlgerätversorgung nicht eingesteckt ist
- Kühlgerät defekt ist
- Wasserdurchfluß zu gering ist (nur mit Option Strömungswächter)
Anzeige Über- bzw. Unterspannung leuchtet ...
- wenn die Netzspannung außerhalb des Toleranzbereiches liegt
(Stromquelle schaltet ab)
- für 10 s., wenn Netzeinbrüche oder Überspannungsspitzen vorlie-
gen (Stromquelle schaltet ab und sofort wieder ein)
Programm-Wahlschalter (0-99) dient zur Anwahl des gewünschten
Puls-, Standard- bzw. T.I.M.E. Schweißprogrammes in Abhängigkeit
von Schutzgas und Zusatzwerkstoff
Anzeige Manuell / No Program
- leuchtet, im MIG/MAG-Manuellbetrieb (mit Fernbedienung TR 34
T.I.M.E.) ständig, wenn am Programm-Wahlschalter eine program-
mierte Position ausgewählt ist
- leuchtet im E-Handschweißbetrieb ständig
- blinkt, wenn am Programm-Wahlschalter eine nicht programmierte
Position ausgewählt ist
Anzeige Übergangslichtbogen ... zwischen Kurz- und Sprühlicht-
bogen entsteht ein spritzerbehafteter Übergangslichtbogen. Um die-
sen zu Vermeiden leuchtet die Anzeige Übergangslichtbogen.
Anzeige T.I.M.E. leuchtet, wenn ein T.I.M.E. Programm angewählt
ist - es gilt die Skalierung für Drahtgeschwindigkeit 0-30 m/min
Anzeige Hold ... bei jedem Schweißende werden die aktuellen Ist-
Werte von Schweißstrom und -spannung gespeichert - die Anzeige
Hold leuchtet
Bereichsschalter m/min - mm - V ... zur Anwahl der gewünschten
Funktion
m/min.......Drahtvorschubgeschwindigkeit
mm...........Blechdicke
V...............Leerlauf- oder Schweißspannung (Volt)
Anzeige m/min - mm - V
- Drahtgeschwindigkeit (m/min) ... Sollwert im MIG/MAG-Programm-
und Manuell-Betrieb
- Blechdicke (mm) im MIG/MAG-Programmbetrieb
- Schweißspannung (V) ... Sollwert im MIG/MAG-Programmbetrieb
- Schweißspannung (V) ... Istwert im MIG/MAG-Programm- und
Manuell- sowie E-Handschweißbetrieb
- Schweißspannung (V) ... Hold-Wert im MIG/MAG-Programm- und
Manuellbetrieb
Hinweis! Erscheint zusätzlich zur angezeigten Blechdicke der Buchsta-
be H (z. B. H12), so bedeutet dies, daß sich der angezeigte Wert trotz
Erhöhung der Schweißleistung nicht mehr nach oben verändert.
Anzeige Schweißstrom
- Sollwert im MIG/MAG-Manuell- bzw. E-Handschweißbetrieb
- Istwert im MIG/MAG-Programm- und Manuellbetrieb
- Hold-Wert im MIG/MAG-Programmbetrieb
Hinweis! Begriffsdefinition von Soll-, Ist- und Hold-Wert:
- Sollwert ist der je nach Schweißverfahren vorwählbare, und im
Leerlauf angezeigte „gewünschte" Wert
- Istwert ist jener während der Schweißung angezeigte „tatsächliche"
Wert
- Hold-Wert ist jener nach Ende der Schweißung angezeigte „gespei-
cherte" Wert.
Einstellregler P-Start ... 0 - 30 m/min (T.I.M.E.) bzw. 1 - 10 (Power)
empfohlene Einstellung T.I.M.E.: 9 m/min
- Abhängig von der Anzeige T.I.M.E. gilt die Skalierung für Drahtge-
schwindigkeit (0 - 30 m/min) bzw. Schweißleistung (1-10)
- P-Start beeinflußt die Stabilität des Lichtbogens in der Zündphase
(sichere Zündung des Lichtbogens) bzw. das Abbinden von
Schweißnähten
- In Betriebsart T.I.M.E. 4-Takt kann mittels P-Start die Start-
Drahtgeschwindigkeit eingestellt werden; der eingestellte Wert ist
absolut, d.h. der Wert ist unabhängig von der eingestellten
Schweißleistung
