- Bereichsschalter für Digitalanzeigen
- Mit Einstellregler Schweißleistung
einstellen
Achtung! Während des Drahteinfädelns Schweißbrenner vom
Körper weg halten.
- Taste Drahteinfädeln
drücken bis die Drahtelektrode aus dem
Brenner herausragt
- Einfädel-Vorgang durch Loslassen der Taste Drahteinfädeln
enden
Hinweis! Nach Loslassen der Brennertaste soll die Drahtspule nicht
nachlaufen. Gegebenenfalls Bremse nachjustieren.
- Kontaktrohr einschrauben
- Gasdüse aufsetzen
- Drahtspulenabdeckung schließen
- Netzschalter
in Stellung „O" schalten

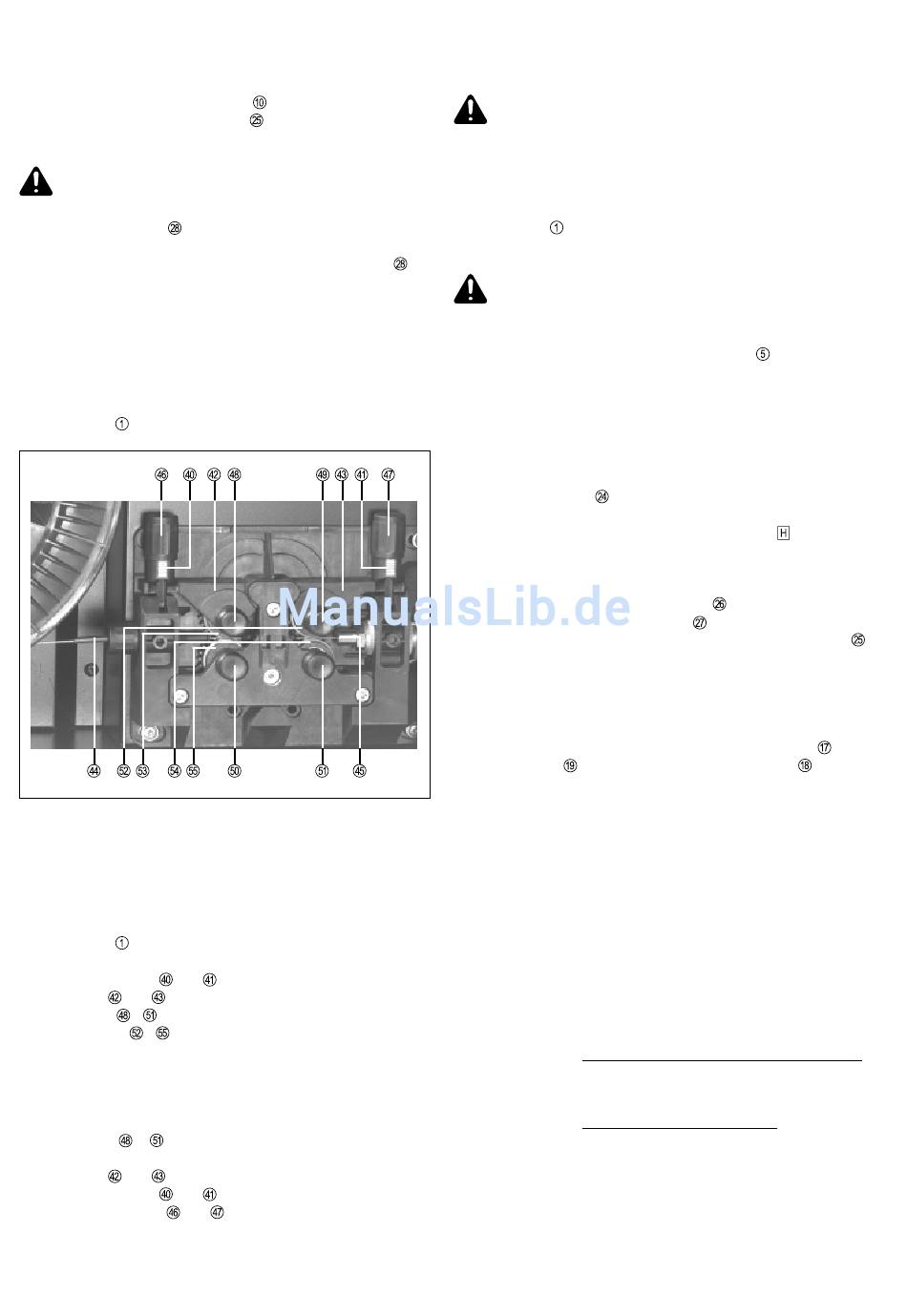

Abb.16
4-Rollenantrieb
VORSCHUBROLLEN WECHSELN
Um eine optimale Förderung der Drahtelektrode zu gewährleisten müs-
sen die Vorschubrollen dem zu verschweißendem Drahtdurchmesser
sowie der Drahtlegierung angepaßt sein.
- Netzschalter
in Stellung „O"
- Drahtspulenabdeckung öffnen
- Spannvorrichtungen
und
- Druckhebel
und
nach oben klappen
- Steckachsen
-
herausziehen
- Vorschubrollen
-
entfernen
- Neue Vorschubrollen einlegen
Hinweis! Vorschubrollen so einlegen, daß die Bezeichnung für den
Drahtdurchmesser lesbar ist.
- Steckachsen
-
wieder einschieben - Verdrehsicherung der
Steckachse muß einrasten
- Druckhebel
und
nach unten klappen
- Spannvorrichtungen
und
- Mittels Spannmuttern
und
- Drahtspulenabdeckung schließen
in Stellung m/min schalten
eine Wert von ~ 5 m/min
nach vorne schwenken
in senkrechte Position schwenken
Anpreßdruck einstellen
MIG/MAG-SCHWEISSEN
Achtung! Vor Erstinbetriebnahme das Kapitel „Sicherheitsvor-
schriften" sowie „Stromquelle in Betrieb nehmen" lesen.
- Massekabel in Strombuchse einstecken und verriegeln
- Mit anderem Ende des Massekabels Verbindung zum Werkstück
herstellen
- Netzstecker einstecken
- Netzschalter
einschalten
- Netzkontrolleuchte leuchtet
be-
Achtung! Wassergekühlte Anlagen: Der Wasserdurchfluß muß
im Betrieb in regelmäßigen Abständen kontrolliert werden - ein
einwandfreier Rückfluß muß ersichtlich sein.
- Schweißprogramm mit Programm-Wahlschalter
zeige No Program darf nicht aufleuchten oder blinken)
Hinweis! Sämtliche Programme wurden mit einem Standardbrenner
geschweißt (außer T.I.M.E.-Programme). Bei der Schweißung von Stan-
dardprogrammen mit T.I.M.E.-Brenner kann dies daher zu Veränderung
der Schweißeigenschaften führen.
- Schalter Betriebsart
schalten
- Fernbedienung an Anschlußbuchse Fernbedienung
(für die Pulsschweißung die Fernbedienung TR 34 T.I.M.E. anschlie-
ßen. Schalter Betriebsart an der Fernbedienung TR 34 T.I.M.E. auf
Pulsschweißung stellen)
- Einstellregler Lichtbogenlängenkorrektur
- Einstellregler Tropfenablösekorrektur
- gewünschte Stromstärke mittels Einstellregler Schweißleistung
einstellen (Sollwertanzeige an der Anzeige Stromstärke)
- Gasflaschenventil öffnen
- Gasmenge einstellen
- Brennertaste drücken und Schweißvorgang einleiten
Hinweis! In manchen Fällen ist es notwendig die Gasvor-
Gasnachströmzeit
und/oder Anschleichgeschwindigkeit
gieren.
EINSTELLRICHTLINIEN FÜR DEN T.I.M.E.-PROCESS
Durch die Einknopf-Bedienung der T.I.M.E. Synergic ist nur die entspre-
chende Drahtgeschwindigkeit einzustellen; die Schweißspannung stellt
sich automatisch ein. Lediglich die Lichtbogenlänge ist entsprechend zu
korrigieren.
Berechnung der Abschmelzleistung
Diese Formel gilt nur für einen Drahtdurchmesser von 1,2 mm und un-
und niedriglegierte Stahldrähte. Spritzerverluste sind nicht berücksich-
tigt (typisch 1 - 2 %).
Abschmelzleistung [kg/h] =
z.B. Drahtgeschwindigkeit = 20m/min
Abschmelzleistung [kg/h] =
14
vorwählen (An-
am Drahtvorschub in gewünschte Position
auf „0" stellen
auf „0" stellen
Drahtgeschwindigkeit [m/min] x 60 x 8,9
1000
20 m/min x 60 x 8,9
1000
anschließen
bzw.
zu korri-
= 10,68 kg/h
